Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее.

Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства, грузопередающего устройства и весоизмерительного устройства с показывающим устройством. В весах предусмотрен поддонный крюк, который используется для определения плотности взвешиваемого образца и взвешивания магнитных материалов.

Весы выпускаются в следующих модификациях: GF-123A, GF-203A, GX-203A, GF-303A, GX-303A, GF-403A, GХ-403A, GF-603A, GX-603A, GF-1003A, GX-1003A, GF-1603A, GX-1603A, GF-6002A, GX-6002A, GF-1202A,  GF-2002A, GX-2002A, GF-3002A, GX-3002A,

GF-4002A, GX-4002A, GX-10002A, GF-10002A, GX-6001A, GF-6001A, GX-10001A, GF-10001A, отличающихся классом точности, максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным интервалом (e), а также массой и габаритными размерами.

Структура условного обозначения весов:

GD-ШШЛ

1 2

• 1 - наименование:

• - GX - оснащены устройством юстировки чувствительности встроенным грузом и устройством автоматической юстировки чувствительности при изменении температуры;

• - GF - оснащены устройством калибровки чувствительности внешней гирей.

• 2 - выбирается из ряда:

123, 1202 (только для GF);

203; 303; 403; 603; 1003; 1603; 6002; 2002; 3002; 4002; 10002; 6001; 10001 (для GX и GF).

Весы модификаций GF-123A, GF-203A, GX-203A, GF-303A, GX-303A, GF-403A, GX-403A, GF-603A, GX-603A, GF-1003A, GX-1003A, GF-1603A, GX-1603A оснащены ветрозащитной витриной.

Весы оснащены интерфейсом RS 232С и USB для связи с внешними электронными устройствами (например, компьютер, принтер и т.п.).

Питание весов осуществляется от сети через адаптер.

На корпусе весов должна быть прикреплена табличка, содержащая следующую информацию:

- наименование и обозначение весов;

- товарный знак предприятия-изготовителя;

-   значение максимальной нагрузки (Max);

-   значение минимальной нагрузки (Min);

-   значение поверочного интервала (е);

-   значение действительной цены деления (шкалы) (d);

-   обозначение класса точности весов по ГОСТ OIML R 76-1-2011;

-   знак утверждения типа средств измерений;

-   номер весов по системе нумерации предприятия-изготовителя.

Общий вид весов представлен на рисунке 1.

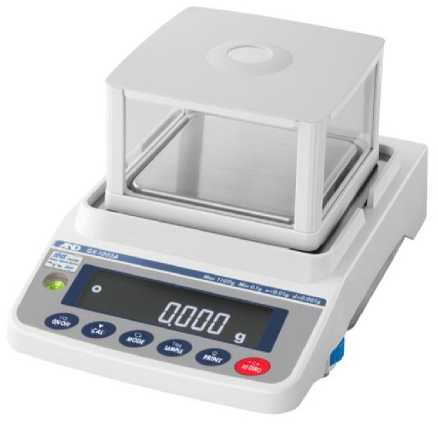

а) с ветрозащитной витриной модификации

GF-123A, GF-203A, GX-203A, GF-303A,

GX-303A, GF-403A, GX-403A, GF-603A,

GX-603A, GF-1003A, GX-1003A, GF-1603A, GX-1603A

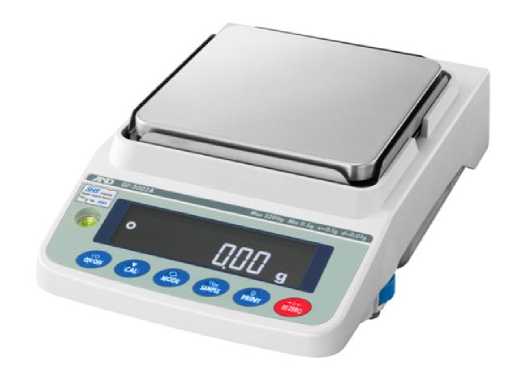

б) без ветрозащитной витрины модификации

GF-6002A, GX-6002A, GF-1202A, GF-2002A,

GX-2002A, GF-3002A, GX-3002A, GF-4002A, GX-4002A, GX-10002A, GF-10002A,

GX-6001A, GF-6001A, GX-10001A, GF-10001A

Рисунок 1 - Общий вид весов неавтоматического действия GX-A и GF-A

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство полуавтоматической установки на нуль (Т.2.7.2.2);

• - устройство установки по уровню (Т.2.7.1);

• - устройство выборки массы тары (Т.2.7.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство индикации отклонения от нуля (4.5.5);

• - совмещенное устройство установки на нуль и уравновешивания тары (4.6.9);

• - полуавтоматическое устройство юстировки чувствительности встроенным грузом (4.1.2.5);

• - цифровое показывающее устройство с отличающимся делением (3.4.1).

Схема пломбировки весов от несанкционированного доступа представлена на рисунке

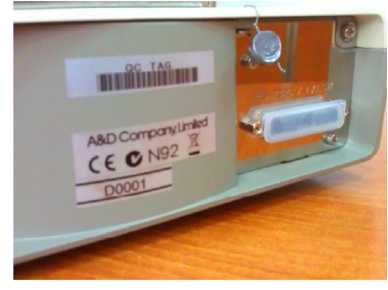

Рисунок 2 - Схема пломбировки весов от несанкционированного доступа

Таблица 7 -

Основные метрологические характеристики весов (класс точности по ГОСТ OIML R 76-1-2011, значения максимальной нагрузки (Max), поверочного интервала (e), действительной цены деления шкалы (d), числа поверочных интервалов (n)) приведены в таблицах 2 - 5, метрологические и технические характеристики весов приведены в таблице 6.

Таблица 2 - Метрологические характеристики весов модификаций GF-123A, GF-203A, GX-203A, GF-303A, GX-303A, GF-403A, GX-403A

Таблица 3 - Метрологические характеристики весов модификаций GF-603A GX-603A, GF-1003A, GX-1003A, GF-1603A, GX-1603A, GF-6002A, GX-6002A

Таблица 4 - Метрологические характеристики весов модификаций GF-1202A, GF-2002A, GX-2002A, GF-3002A, GX-3002A, GF-4002A, GX-4002A

Таблица 5 - Метрологические характеристики весов модификаций GX-10002A, GF-10002A, GX-6001A, GF-6001A, GX-10001A, GF-10001A

Таблица 6 - весов

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
