Сведения о средстве измерений: 74843-19 Дефектоскопы ультразвуковые однониточные

Номер по Госреестру СИ: 74843-19
74843-19 Дефектоскопы ультразвуковые однониточные
("СКАТ-2")

Назначение средства измерений:
Дефектоскопы ультразвуковые однониточные «СКАТ-2» (далее - дефектоскопы) предназначены для измерений глубины залегания дефектов ультразвуковым методом при выполнении сплошного неразрушающего контроля ультразвуковым методом одной нити железнодорожного пути по длине и сечению (за исключением перьев подошвы и участков, затененных болтовыми отверстиями), а также локального контроля отдельных сечений рельсов, сварных стыков рельсов и элементов стрелочных переводов.

сертификация программного обеспечения
Внешний вид. Дефектоскопы ультразвуковые однониточные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Дефектоскопы ультразвуковые однониточные
Рисунок № 1

Общие сведения

Дата публикации - 25.03.2024
Срок свидетельства - 23.04.2029
Номер записи -
ID в реестре СИ - 582733
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

СКАТ-2,

Производитель

Изготовитель - Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»)
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Дефектоскопы ультразвуковые однониточные ("СКАТ-2")

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
69472-17
24.11.2027
Автоматизированные системы контроля и оценки геометрических параметров пути, "СОКОЛ"
Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА») (РОССИЯ г. Москва)
ОТ
МП
1 год
71261-18
21.05.2029
Системы скоростного и высокоскоростного трехмерного сканирования, "Габарит-М"
Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА») (РОССИЯ г. Москва)
ОТ
МП
1 год
73277-18
30.11.2029
Дефектоскопы ультразвуковые однониточные, "СОМ"
Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА») (РОССИЯ г. Москва)
ОТ
МП
1 год
73113-18
21.11.2029
Дефектоскопы ультразвуковые, "СПРУТ-2"
Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА») (РОССИЯ г. Москва)
ОТ
МП
1 год
74843-19
23.04.2029
Дефектоскопы ультразвуковые однониточные, "СКАТ-2"
Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА») (РОССИЯ г. Москва)
ОТ
МП
1 год
75892-19
20.08.2029
Шаблоны электронные путевые, ШЭП
Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА») (РОССИЯ г. Москва)
ОТ
МП
1 год
76131-19
13.09.2029
Аппаратура виброизмерительная, "Аксиома"
Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА») (РОССИЯ г. Москва)
ОТ
МП
2 года
39646-15
27.04.2030
Комплексы автоматизированные натурного осмотра пути, АКНОП
Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА») (РОССИЯ г. Москва)
ОТ
МП
1 год

Казань — столица Республики Татарстан

Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.

Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.

В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.

В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.

Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Дефектоскопы ультразвуковые однониточные ("СКАТ-2")

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "Брянский ЦСМ"
(RA.RU.311364)
РСТ
  • СКАТ-2
  • 3 0 3 0 3 0 3
    АО«НПО«ЦНИИТМАШ»
    (RA.RU.311531)
  • СКАТ-2
  • 3 0 3 0 3 0 3
    ФБУ "ПРИОКСКИЙ ЦСМ"
    (RA.RU.311265)
  • СКАТ-2
  • 1 0 1 0 1 0 1

    Стоимость поверки Дефектоскопы ультразвуковые однониточные ("СКАТ-2")

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Дагестанский ЦСМ
    Республика Дагестан
    7296 7296

    Программное обеспечение

    В дефектоскопах установлено программное обеспечение, которое выполняет функции управления, настройки, сбора и обработки данных и визуализации результатов измерений.

    Конструкция дефектоскопов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

    Идентификационные данные ПО приведены в таблице 1.

    Уровень защиты программного обеспечения дефектоскопов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    SKAT-T

    Номер версии (идентификационный номер) ПО

    4.18.218 и выше

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации методом печати.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к дефектоскопам ультразвуковым однониточным «СКАТ-2»

    ВДМА.663500.191 ТУ. Дефектоскопы ультразвуковые однониточные «СКАТ-2». Технические условия

    Поверка

    Поверка

    осуществляется по документу МП № 203-39-2018 «Дефектоскопы ультразвуковые однониточные «СКАТ-2». Методика поверки», утвержденному ФГУП «ВНИИМС» 30 июля 2018 г.

    Основные средства поверки:

    - Прибор комбинированный VirtualBench NI VB-8012 (Рег. № 64911-16);

    - Комплект мер ультразвуковых ККО-3, мера № 2 (Рег. № 63388-16);

    - Штангенциркуль ШЦ-П-630-0,05 (Рег. № 22088-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых дефектоскопов с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель

    Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»)
    ИНН 7707011088
    Адрес: 109088, г. Москва, 1-й Угрешский пр., 26
    Юридический адрес: 107140, г. Москва, 1-й Красносельский пер., д. 3, пом. 1, комната 75 Телефон/факс: +7 (495) 230-30-26
    Web-сайт: www.tvema.ru
    E-mail: tvema@tvema.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Принцип действия дефектоскопов основан на ультразвуковом методе неразрушающего контроля. В основе метода лежит способность ультразвуковых колебаний распространяться в рельсах и отражаться от внутренних дефектов.

    Возбуждение ультразвуковых колебаний в рельсах и прием отраженных эхо-сигналов осуществляется пьезоэлектрическими преобразователями (ПЭП), которые связаны с генератором и приемником дефектоскопа.

    Дефектоскопы состоят из ходовой части, представляющей собой раму, опирающуюся на два ходовых колеса, и искательной системы. Искательная система состоит из блоков ПЭП. Для определения местоположения дефектоскоп снабжен модулем геопозиционирования.

    Акустический контакт между ПЭП и рельсом обеспечивается подачей контактирующей жидкости, которая хранится в баке, размещённом на раме.

    Общий вид дефектоскопов представлен на рисунке 1.

    Пломбирование дефектоскопов не предусмотрено.

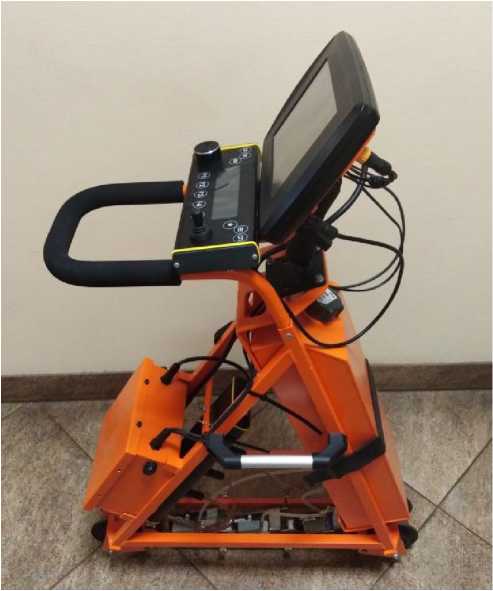

    Внешний вид. Дефектоскопы ультразвуковые однониточные (
