Номер по Госреестру СИ: 74335-19
74335-19 Терминалы многофункциональные интерфейсные
(ВЕКТОР-ТМИ)
Назначение средства измерений:
Терминалы многофункциональные интерфейсные ВЕКТОР-ТМИ (далее - терминал) предназначены для измерений аналоговых электрических сигналов (сила постоянного тока) и получения цифровых сигналов, поступающих от преобразователей первичных измерительных (далее - 1111И), с последующим преобразованием в значения физических величин и выработкой выходных унифицированных сигналов силы постоянного тока, дискретных (релейных) или цифровых сигналов на основании полученной и обработанной измерительной информации.
Внешний вид.
Терминалы многофункциональные интерфейсные
Рисунок № 1
Внешний вид.
Терминалы многофункциональные интерфейсные
Рисунок № 2
Программное обеспечение
Терминалы имеют встроенное программное обеспечение (далее - ВПО), устанавливаемое в энергонезависимую память при выпуске из производства. При эксплуатации ВПО не может быть изменено, загружено или прочитано через какой-либо интерфейс.
Защита ВПО терминалов от несанкционированного изменения обеспечивается пломбированием позиционного переключателя режима программирования и корпуса терминала (рисунок 2).
Уровень защиты программного обеспечения «высокий» в соответствии с Р.50.2.077-2014. Идентификационные данные ВПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ВПО
Идентификационные данные (признаки) |
Значение |
Наименование ВПО |
Программное обеспечение «ВЕКТОР-ТМИ» |
Идентификационное наименование ВПО |
TMI |
Номер версии (идентификационный номер ВПО) |
Не ниже v1.0 |
Цифровой идентификатор ВПО |
- |
Алгоритм вычисления цифрового идентификатора ВПО |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к терминалам многофункциональным интерфейсным ВЕКТОР-ТМИ
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ТУ 26.51.43-001-38352196-2018 Терминалы многофункциональные интерфейсные ВЕКТОР-ТМИ. Технические условия
Поверка
Поверкаосуществляется по документу МЦКЛ.0256.МП «Терминалы многофункциональные интерфейсные ВЕКТОР-ТМИ. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 23.11.2018 г.
Основные средства поверки:
- калибратор токовой петли Fluke 705, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 29194-05.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «ОКБ Вектор» (ООО «ОКБ Вектор») ИНН 7714865034Адрес: 123458, г. Москва, ул. Твардовского, д.8
Телефон/факс: (495) 989-52-73
Е-mail: info@okbvektor.ru
Web-сайт: okbvektor.ru
Испытательный центр
Закрытое акционерное общество консалтинго-инжиниринговое предприятие «Метрологический Центр Энергоресурсов»Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон: (495) 491-78-12, (495) 491-86-55
E-mail: sittek@mail.ru, kip-mce@nm.ru
Web-сайт: kip-mce.ru
Принцип действия терминалов основан на измерении и аналого-цифровом преобразовании электрических выходных сигналов, получаемых от Ш1И, а также получении цифровых сигналов от Ш1И с последующей выработкой выходных унифицированных аналоговых сигналов силы постоянного тока, дискретных (релейных) сигналов или цифровых сигналов на основании полученной и обработанной измерительной информации. Полученные от Ш1И данные выводятся на сенсорный дисплей в графическом виде.
Согласно классификации ГОСТ Р 8.596, терминалы относятся к комплексным компонентам измерительных систем.
Конструктивно терминалы состоят из:
-
- корпуса с сенсорно-графическим дисплеем;
-
- платы расширения (модификация платы определяет количество каналов ввода-вывода).
Терминалы имеют функцию отображения, регистрации, хранения и передачи измерительной информации.1ередача информации во внешние цепи осуществляется по стандартным интерфейсам типа RS-232, RS-485, Ethernet, аналоговые выводы (от 4 до 20 мА).
Терминалы обеспечивают измерение, преобразование и представление в виде значений измеряемой физической величины, аналоговые сигналы от 11И с выходными аналоговыми сигналами силы постоянного тока по ГОСТ 26.011-80.
Модификации, в которых выпускаются терминалы, отличаются друг от друга габаритными размерами, массой, количеством аналоговых и дискретных входов и выходов, а также количеством портов связи.
Общий вид терминалов приведен на рисунке 1.
Защита от несанкционированного доступа осуществляется посредством опломбирования корпуса терминала и позиционного переключателя режима программирования, а также при помощи системы условных секретных комбинаций символов (паролей), ограничивающей доступ к настройкам терминалов. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

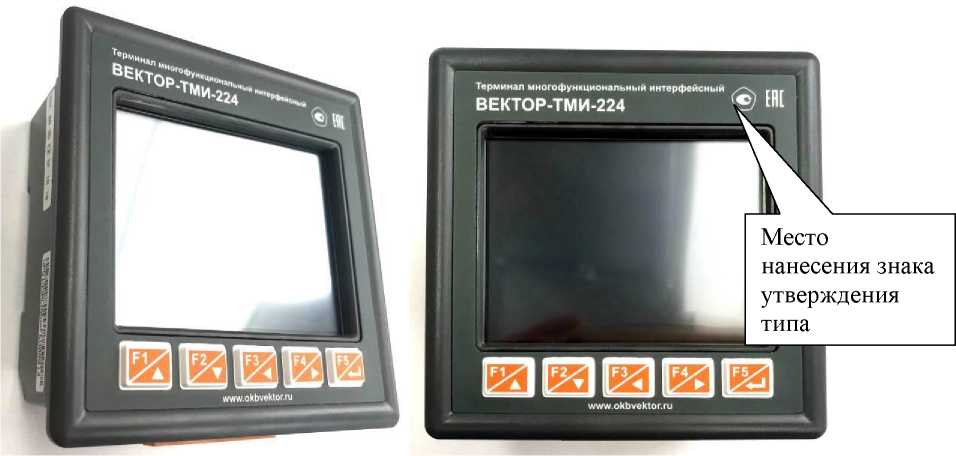

Рисунок 1 - Общий вид терминалов
Пломбирование корпуса терминала
Пломбирование позиционного переключателя режима программирования

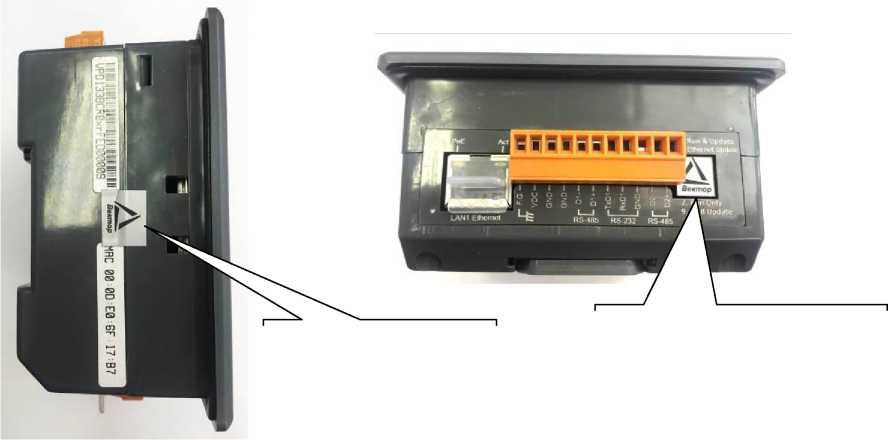

Рисунок 2 - Схема защиты от несанкционированного доступа
Комплектность терминалов приведена в таблице 5.
Таблица 5 - Комплектность терминалов
Наименование |
Обозначение |
Количество |
Терминал многофункциональный интерфейсный ВЕКТОР-ТМИ |
ВЕКТОР-ТМИ |
1 шт. |
Паспорт |
ВГАР.468157.001 ПС |
1 экз. |
Руководство оператора |
ВГАР.468157.001 РО |
1 экз. |
Руководство по эксплуатации |
ВГАР.468157.001 РЭ |
1 экз. |
Методика поверки |
МЦКЛ.0256.МП |
1 экз. |
терминалов приведены в таблицах 2-4.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений входных аналоговых сигналов и формирования выходных аналоговых сигналов силы постоянного тока, мА |
от 4 до 20 |
Пределы допускаемой основной приведенной погрешности к диапазону измерений входного аналогового сигнала (сила постоянного тока) и преобразования его в значение измеряемой физической величины, % |
±0,1 |
Пределы допускаемой основной приведенной погрешности к диапазону формирования выходных аналоговых сигналов, % |
±0,1 |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % |
±0,05 |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84 до 106,7 24 |
Примечание - Диапазон измерений физической величины, получаемой от ППИ с выходными аналоговыми сигналами силы постоянного тока, выбирается при программировании терминалов и отображается в единицах измеряемой физической величины не менее чем одним десятичным разрядом. |
Таблица 3 - Модификации и обозначения терминалов, включая их характеристики
ВЕКТОР-ТМИ-А Б В | ||||
«А» - Код конструктивных параметров | ||||
«А» Функция |
1 |
2 |
3 |
4 |
Сенсорный экран |
3,5" |
3,5" |
4,3" |
4,3" |
Максимальное разрешение, точек |
320х240 |
320х240 |
480х272 |
480х272 |
Клавиши управления, шт. |
- |
5 |
- |
5 |
Г абаритные размеры, мм |
103х103х53 |
103х103х53 |
131х105х54 |
131х105х54 |
Температура эксплуатации, °С |
от -20 до +50 |
от -20 до +50 |
от -20 до +50 |
от -20 до +50 |
Напряжение питания, В |
от 12 до 48 |
от 12 до 48 |
от 12 до 48 |
от 12 до 48 |
Потребляемая мощность, Вт |
2 |
2 |
2,5 |
2,5 |
«Б» - Код параметров внешних подключений | ||||
«Б» Функция |
1 |
2 | ||
Количество COM-портов RS-232/RS-485 |
2 |
2 | ||
Количество USB-портов v1.1 |
1 |
1 | ||
Количество портов Ethernet |
0 |
1 | ||
Количество портов 10/100 Mbit/s |
0 |
1 | ||
«В» - Код параметров платы расширения | ||||
«В» Функция |
1 |
2 |
3 |
4 |
Количество аналоговых входов (каналов), AI |
4 |
- |
4 |
- |
Количество аналоговых выходов (каналов), АО |
- |
2 |
2 |
4 |
Количество дискретных входов (каналов), DI |
4 |
4 |
4 |
4 |
Количество дискретных (релейных) выходов (каналов), DO (RLO) |
4 |
4 |
4 |
4 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Получение цифровых сигналов от ППИ |
RS-485, Ethernet |
Степень защиты по ГОСТ 14254-2015, по передней панели |
IP65 |
Масса, кг, не более |
0,35 |
Условия эксплуатации: о - температура окружающей среды, С |
от -20 до +50 |
- относительная влажность воздуха, %, не более |
90 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Средний срок службы, лет |
15 |
