Номер по Госреестру СИ: 79994-20
79994-20 Преобразователи температуры многоточечные
(ПТМ)
Назначение средства измерений:
Преобразователи температуры многоточечные ПТМ (далее - преобразователи) предназначены для измерений температуры продуктов (жидких, газообразных и сыпучих материалов).

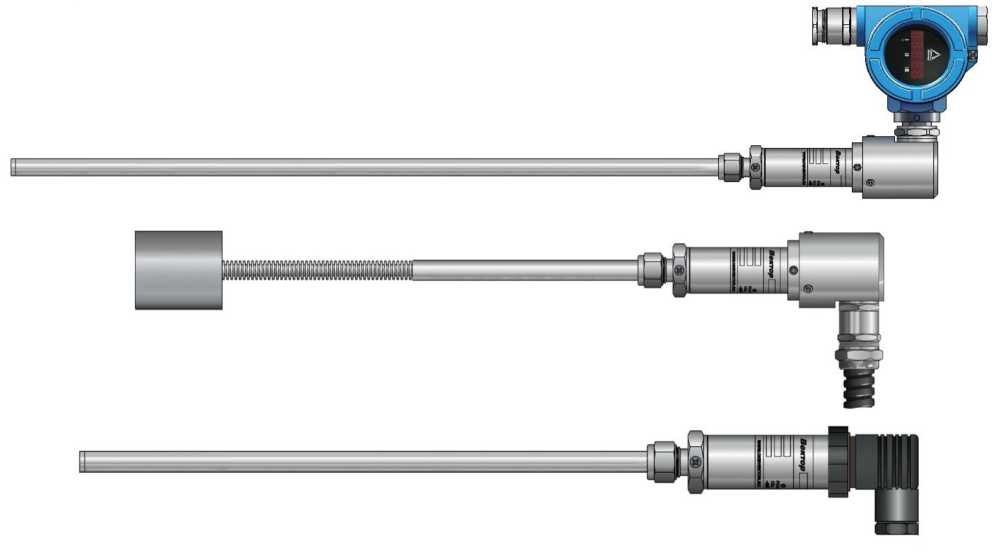

Внешний вид.
Преобразователи температуры многоточечные
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) является встроенным и метрологически значимым. ПО предназначено для обработки измерительной информации (индикации результатов измерений на дисплее преобразователя, формирования параметров выходных сигналов, проведения диагностики) и передачи данных.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Нормирование метрологических характеристик преобразователей проведено с учетом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соотв етствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Наименование программного обеспечения* |
Идентификацио нное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ПТМХХ-Н |
PTM_H |
v17 |
47416(B938) |
CRC16 |
ПТМХХ-U, ПТМХХ-RS |
PTM_U |
v17 |
15710(3D5E) |
CRC16 |
*- ПТМХХ-Н - для преобразователей с интерфейсом связи HART (с возможностью выходного сигнала от 4 до 20 мА); ПТМХХ-U; ПТМХХ-RS - для преобразователей с остальными интерфейсами связи. |
Знак утверждения типа
Знак утверждения типананосится на корпус ЭП любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульных листах паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям температуры многоточечным ПТМ
ТУ 26.51.51-001-38352196-2020 Преобразователи температуры многоточечные ПТМ. Технические условия
Поверка
Поверкаосуществляется по документу ВГАР.405213.001 МП «ГСИ. Преобразователи температуры многоточечные ПТМ. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 17.07.2020 г.
Основные средства поверки:
-
- калибратор многофункциональный DPI 620, рег. № 60401-15;
-
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 (термометр сопротивления платиновый вибропрочный ТСПВ-1, рег. № 50256-12);
-
- измеритель температуры многоканальный прецизионный МИТ 8.15, рег. № 19736-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта и/или на бланк свидетельства о поверке.
Изготовитель
Общество с ограниченной ответственностью «ОКБ Вектор» (ООО «ОКБ Вектор»)
Адрес: 123458, г. Москва, ул. Твардовского д.8
ИНН 7714865034
Телефон/факс: +7 (495) 989-52-73
Web-сайт: https://www.okbvektor.ru
E-mail: info@okbvektor.ru
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов»Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Преобразователи состоят из измерительного элемента (ИЭ) и электронного преобразователя (ЭП). ИЭ состоит из датчиков температуры (микросхем) и защитной оболочки. ЭП выполнен в виде печатной платы, заключённой в герметизированный корпус. ЭП включает в свой состав микроконтроллер, схему сопряжения и дисплей (опционально).
Принцип действия преобразователей основан на зависимости выходного сигнала датчиков температуры от измеряемой температуры. ЭП обрабатывает выходные сигналы поступающие от датчиков температуры и преобразовывает полученную информацию в цифровой код - значение температуры. Далее результаты измерений индицируются на дисплее ЭП и/или передаются во вторичные приборы по интерфейсам связи.
Преобразователи выпускаются в различных исполнениях, отличающиеся видами (гибкий, жесткий) и длиной ИЭ, видами ЭП (с дисплеем, без дисплея), интерфейсами связи (HART (с привязкой выходного аналогового сигнала силы постоянного тока от 4 до 20 мА к одному датчику температуры на выбор), UART, RS-485), количеством датчиков температуры, метрологическими и техническими характеристиками, приведенных в таблицах 2 - 3. Код заказа преобразователей указан в эксплуатационной документации.
Общий вид преобразователей представлен на рисунке 1.
Защита от несанкционированного доступа обеспечивается конструкцией преобразователей. Пломбирование преобразователей не предусмотрено.
Схема условного обозначения преобразователей:............
ПТМ |
1 |
- |
2 |
- |
3 |
- |
4 |
- |
5 |
- |
6 |
- |
7 |
- |
8 |
- |
9 |
- |
10 |
- |
11 |
- |
12 |
- |
13 |
где,
-
1 - Код обозначения типа и материала ИЭ;
-
2 - Код обозначения выходного сигнала;
-
3 - Код обозначения вида взрывозащиты;
-
4 - Код обозначения местной индикации;
-
5 - Код обозначения степени защиты по ГОСТ 14254-2015;
-
6 - Код обозначения диапазона и погрешности измерений;
-
7 - Код обозначения длины ИЭ;
-
8 - Код обозначения количества датчиков температуры;
-
9 - Код обозначения груза;
-
10 - Код обозначения штуцера установочного;
-
11 - Код обозначения монтажных частей, обеспечивающих присоединение к процессу;
-
12 - Код обозначения варианта внешнего электрического присоединения;
-
13 - Код обозначения наличия/отсутствия первичной поверки.
Коды обозначений приведены в руководстве по эксплуатации преобразователей.
Рисунок 1 - Общий вид преобразователей
Таблица 4 -
Наименование |
Обозначение |
Количество |
Преобразователь температуры многоточечный |
ПТМ* |
1 шт. |
Паспорт |
ВГАР.405213.001 ПС |
1 экз. |
Руководство по эксплуатации |
ВГАР.405213.001 РЭ |
1 экз. |
Методика поверки |
ВГАР.405213.001 МП |
1 экз. на партию |
Монтажные части и принадлежности* |
- |
- |
*- Определяется при заказе. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений температуры*, °С |
от -45 до +100 от -55 до +150 |
Пределы допускаемой абсолютной погрешности измерения температуры*, °С:
|
±0,2; ±0,5 ±0,3 |
Диапазон формирования выходного аналогового сигнала силы постоянного тока, мА |
от 4 до 20 |
Пределы допускаемой основной приведенной погрешности к диапазону выходного аналогового сигнала силы постоянного тока, % |
±0,1 |
Пределы допускаемой дополнительной приведенной погрешности выходного аналогового сигнала силы постоянного тока на каждые 10 °С окружающей среды, % |
±0,005 |
Нормальные условия измерений**: - температура окружающей среды ЭП, °С |
от +15 до +25 |
Разрешающая способность показаний измерений, °С |
0,01 |
*- Указаны предельные значения диапазона, конкретный диапазон (значение) указан в эксплуатационной документации. **- Для преобразователей с выходным аналоговым сигналом силы постоянного тока. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Количество датчиков температуры в ИЭ, шт |
от 1 до 32 |
Напряжение питания постоянного тока, В* |
от 12 до 36 от 24 до 36 от 3,2 до 3,6 |
Рабочие условия измерений:
|
от -55 до +85** 100 от 84 до 106,7 |
Длина ИЭ, м, не более:
|
35,0 6,0 |
Габаритные размеры ЭП, мм, не более:
|
260x135x100 168x55x38 |
Масса ЭП, кг, не более |
2 |
Средний срок службы, лет |
15 |
Среднее время наработки на отказ, ч |
52000 |
Степень защиты по ГОСТ 14254-2015 |
IP65;IP66 |
Маркировка взрывозащиты |
0 Ex 1аIIB Т5...Т3 Ga X; Ga/Gb Ex ie/d IIB Т5.Т3 X |
*- Напряжение питания постоянного тока зависит от исполнения преобразователя, конкретное значение указано в эксплуатационной документации. **- Указаны предельные значения диапазона, конкретный диапазон (значение) указан в эксплуатационной документации. |
