Номер по Госреестру СИ: 74303-19
74303-19 Системы мониторинга коррозии и эрозии
(Permasense WirelessHART)
Назначение средства измерений:
Системы мониторинга коррозии и эрозии Permasense WirelessHART (далее - системы) предназначены для дистанционного измерения толщины стенок трубопроводов и другого промышленного оборудования, подверженных коррозионному и эрозионному износу.
Внешний вид.
Системы мониторинга коррозии и эрозии
Рисунок № 1
Внешний вид.
Системы мониторинга коррозии и эрозии
Рисунок № 2
Внешний вид.
Системы мониторинга коррозии и эрозии
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 05.03.2024
Номер записи -
ID в реестре СИ - 548086
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - Первичная поверка до ввода в эксплуатацию
Наличие периодической поверки - Нет
Методика поверки
Модификации СИ
Permasense WirelessHART,
Производитель
Изготовитель - Фирма "Permasense Limited"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 34
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 11
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 0 дн.
Приказы РСТ, где упоминается данный тип СИ
№3059 от 2019.12.18 О переоформлении свидетельства № 73139 об утверждении типа средств измерений "Системы мониторинга коррозии и эрозии Permasense WirelessHART" и внесении изменений в описание типа
№403 от 2019.03.05 Об утверждении типов средств измерений ((утв, 6-ДЛД, 16-ГЕВ, 19-КИБ) 41 позиц)
Наличие аналогов СИ: Системы мониторинга коррозии и эрозии (Permasense WirelessHART)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
74303-19 Системы мониторинга коррозии и эрозии (Permasense WirelessHART) Фирма "Permasense Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) | 87525-22 Системы мониторинга коррозии и эрозииФирма "Permasense Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
Все средства измерений Фирма "Permasense Limited"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64723-16 12.08.2021 |
Системы мониторинга технического состояния трубопроводов и оборудования, Permasense Фирма "Permasense Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
74303-19 05.03.2024 |
Системы мониторинга коррозии и эрозии, Permasense WirelessHART Фирма "Permasense Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.
В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.
Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.
Бесплатный
Кто поверяет Системы мониторинга коррозии и эрозии ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 11 | 11 | 0 | 0 | 11 | 11 | 0 | |||
| АО "ПГ "МЕТРАН" (RA.RU.311702) | 11 | 6 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 12 | 12 | 0 | 0 | 12 | 12 | 0 |
Стоимость поверки Системы мониторинга коррозии и эрозии ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В локальную сеть пользователя устанавливается программное обеспечение Data Manager с электронного носителя. В ПО Data Manager происходит обработка данных от датчиков, внесение поправки на температуру поверхности объекта контроля, визуализация данных, структурирование результатов измерений толщины объекта контроля, а также предусмотрена возможность экспортировать информацию в формат CSV и реализованы другие функции.
Уровень защиты программного обеспечения «средний» в соответствии
с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Data Manager |
|
Номер версии (идентификационный номер) ПО |
не ниже 7.0 |
|
Цифровой идентификатор ПО |
- |
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по установке датчиков и/или паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам мониторинга коррозии и эрозии Permasense WirelessHART
ГОСТ Р 8.756-2014 ГСИ. Государственная поверочная схема для средств измерений скоростей распространения продольных, сдвиговых и поверхностных ультразвуковых волн в твердых средах
Техническая документация компании Permasense Limited, Великобритания
Поверка
Поверкаосуществляется по документу МП 15-261-2018 «ГСИ. Системы мониторинга коррозии и эрозии Permasense WirelessHART. Методика поверки» с изменением №1, утвержденному ФГУП «УНИИМ» 17.09.2019 г.
Основные средства поверки:
- эталон единицы скорости распространения продольных ультразвуковых волн в твердых средах 3-го разряда по ГОСТ Р 8.756-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт на систему.
Изготовитель
Permasense Limited, ВеликобританияАдрес: Alexandra House, Newton Road, Manor Royal, Crawley, West Sussex, RH10 9TT, UK Юридический адрес: Accurist House, 2nd Floor, 44 Baker Street, London, W1U 7AL, UK
Телефон: +44 20 3002 3672
Web-сайт: www.emerson.com/en-us/automation/permasense
Е-mail: Permasense.Info@Emerson.com
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»(ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон: +7 (343) 350-26-18
Факс: +7 (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия системы основан на ультразвуковом эхо-методе неразрушающего контроля с использованием объемных ультразвуковых волн. Ультразвуковой импульс, излучаемый пьезоэлектрическим преобразователем (ПЭП), или посредством электромагнитной акустики, проходит через контролируемый объект, отражается от его задней стенки и возвращается к передней стенке объекта. Определение толщины объекта, при известной скорости распространения звука в нем, осуществляется по измеренному времени задержки отраженного ультразвукового импульса относительно излученного.
Система состоит из датчиков WT210, ET210, ET310 и программного обеспечения Data Manager.
Датчики WT210, ET210, ET310 являются стационарными несъемными, устанавливаются на контролируемую поверхность всухую, без использования контактирующей жидкости.
Наличие волноводов для датчиков WT210 и дистанционных элементов для датчиков ET210, ET310 в конструкции позволяет использовать их для работы на поверхностях с высокой температурой. При необходимости для защиты корпуса датчика от интенсивного теплового излучения контролируемой поверхности устанавливается теплозащитный экран из нержавеющей стали.
Под опорной площадкой датчиков WT210, ET210, ET310 размещена термопара, которая используется для измерения температуры поверхности трубы. Программное обеспечение системы позволяет вводить температурную поправку в результаты измерений толщины.
Датчики передают данные посредством цифрового промышленного протокола WirelessHART, образуя беспроводную ячеистую сеть. Инфраструктура WirelessHART является цифровым каналом передачи данных и не вносит метрологического влияния, не являясь метрологически значимым компонентом системы. Для работы сети WirelessHART могут использоваться шлюзы любых производителей, поддерживающие протокол WirelessHART. Количество датчиков, которые могут подключаться к шлюзу, и расстояние, на котором они могут находиться, определяется моделью используемого шлюза. Вся информация от датчиков передается в компьютер с установленным программным обеспечением Data Manager, которое накапливает полученную информацию, обрабатывает сигналы и представляет обработанную информацию в наглядном и удобном для чтения оператору виде. Конечный пользователь может просматривать данные со всех датчиков с помощью программного обеспечения Data Manager.
Датчики WT210 отличаются от датчиков ЕТ210 и ЕТ310 диапазоном измерения толщины стенки объекта контроля. Основным отличием датчиков ET210 и ЕТ310 является диапазон температур контролируемой поверхности.
Общий вид системы мониторинга коррозии и эрозии Permasense WirelessHART представлен на рисунке 1.
а) б) в)
д)

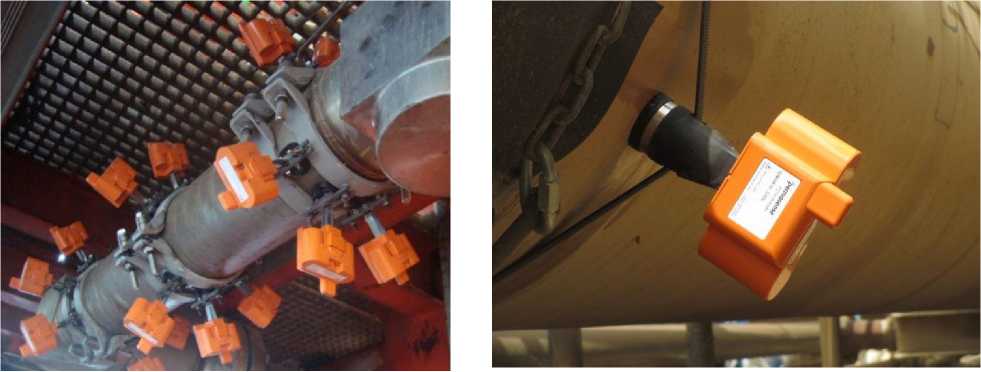

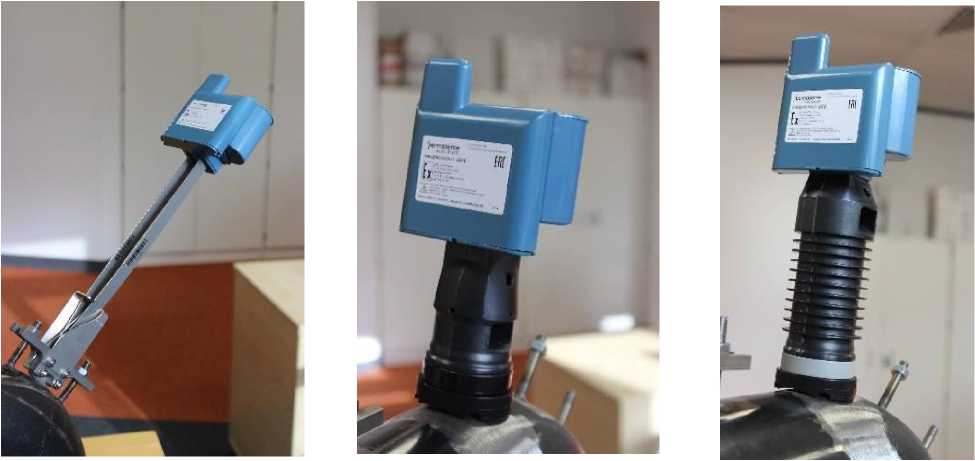

Рисунок 1 -Общий вид системы мониторинга коррозии и эрозии Permasense WirelessHART а) Датчик WT210; б) Датчик ET210; в) Датчик ET310; г) Общий вид крепления датчиков WT210 на трубопроводе; д) Общий вид крепления датчика ET210 на трубопроводе
