Номер по Госреестру СИ: 64723-16
64723-16 Системы мониторинга технического состояния трубопроводов и оборудования
(Permasense)
Назначение средства измерений:
Системы мониторинга технического состояния трубопроводов и оборудования Permasense предназначены для дистанционного измерения толщины стенок трубопроводов и емкостного оборудования (труб, сосудов и др.), подверженных коррозионному и эрозионному износу.
Внешний вид.
Системы мониторинга технического состояния трубопроводов и оборудования
Рисунок № 1
Внешний вид.
Системы мониторинга технического состояния трубопроводов и оборудования
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 12.08.2021
Номер записи - 156019
ID в реестре СИ - 378419
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - Первичная поверка до ввода в эксплуатацию
Наличие периодической поверки - Нет
Методика поверки
Модификации СИ
Permasense,
Производитель
Изготовитель - Фирма "Permasense Limited"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 27
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 358181 дн.
Приказы РСТ, где упоминается данный тип СИ
№1079 от 2016.08.12 Об утверждении типов средств измерений
Наличие аналогов СИ: Системы мониторинга технического состояния трубопроводов и оборудования (Permasense)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Permasense Limited"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64723-16 12.08.2021 |
Системы мониторинга технического состояния трубопроводов и оборудования, Permasense Фирма "Permasense Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
74303-19 05.03.2024 |
Системы мониторинга коррозии и эрозии, Permasense WirelessHART Фирма "Permasense Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Кто поверяет Системы мониторинга технического состояния трубопроводов и оборудования (Permasense)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 16 | 16 | 0 | 0 | 16 | 16 | 0 |
Стоимость поверки Системы мониторинга технического состояния трубопроводов и оборудования (Permasense)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
На сервер в локальную сеть пользователя устанавливается база данных Permasense с электронного носителя. В базе данных Permasense хранятся результаты измерений, полученные от шлюза с каждого датчика. Пользователь получает от изготовителя имя пользователя и пароль к программному обеспечению Data Manager, которое представляет собой web - интерфейс для доступа к базе данных Permasense. Для работы с программным обеспечением Data Manager используется web - браузер. Под своей учетной записью пользователь может просматривать и структурировать результаты измерения толщины объекта контроля, а также экспортировать информацию в формат CSV.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Data Manager |
|
Номер версии (идентификационный номер) ПО |
6.0 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.007 - 2014.
Лист № 3 Всего листов 4Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист инструкции по установке датчиков WT210 WiHART.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в «Руководстве пользователя - Data Manager 6.0».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе мониторинга технического состояния трубопроводов и оборудования Permasense
ГОСТ Р 8.756-2014 «ГСИ. Государственная поверочная схема для средств измерений скоростей распространения продольных, сдвиговых и поверхностных ультразвуковых волн в твердых средах»
Техническая документация компании Permasense Limited, Великобритания.
Поверка
Поверкаосуществляется по документу МП 14-261-2016 «ГСИ. Системы мониторинга технического состояния трубопроводов и оборудования Permasense. Методика поверки», утвержденному ФГУП «УНИИМ» 16 июня 2016 г.
Знак поверки наносится в паспорт на систему.
Основное средство поверки: эталон единицы скорости распространения продольных ультразвуковых волн в твердых средах 3-го разряда (комплект образцовых ультразвуковых мер толщины КМТ 176М-1, Госреестр № 6578-78).
Изготовитель
Permasense Limited, Великобритания
Адрес: Century House, 100 Station Road, Horsham, RH13 5UZ, UK.
Tel: +44 20 3002 3672
Сайт: www.permasense.com
Е-mail: support@permasense.com
Заявитель
Общество с ограниченной ответственностью «Ростнефтехим» (ООО «Ростнефтехим»)
Адрес: 450001, РФ, г. Уфа, ул. Степана Халтурина, 39, оф.101
Тел.: (347) 282-38-16, факс: (347) 282-38-18
Е-mail: rtnh@ufanet.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18
Факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия системы основан на ультразвуковом контактном эхо-импульсном методе неразрушающего контроля с использованием объемных продольных ультразвуковых волн. Ультразвуковой импульс, излучаемый пьезоэлектрическим преобразователем (ПЭП), проходит через контролируемый объект, отражается от его задней стенки и возвращается на приемную панель ПЭП. Определение толщины объекта, при известной скорости распространения звука в нем, осуществляется по измеренному времени задержки ультразвукового импульса относительно излученного.
Система состоит из датчиков серии WT210, беспроводного шлюза Emerson и программного обеспечения Data Manager.
Датчики серии WT210 являются стационарными несъемными, устанавливаются на контролируемую поверхность всухую, без использования контактирующей жидкости. Прижимной эффект обеспечивается благодаря специальному креплению.
ПЭП, находящийся в головке датчика, генерирует ультразвуковой сигнал, который по волноводу направляется к объекту контроля и отражается обратно. Наличие волноводов в конструкции датчика позволяет использовать датчики для работы на поверхностях с температурой от 0 до 600 оС. При необходимости для защиты головки датчика от интенсивного теплового излучения контролируемой поверхности устанавливается теплозащитный экран из нержавеющей стали.
Под опорной площадкой датчика размещена термопара, которая используется для мониторинга температуры поверхности трубы. Программное обеспечение системы позволяет вводить температурную поправку в результаты измерений толщины. Датчик с помощью антенны взаимодействует со шлюзом, указанным при инсталляции, и любым другим датчиком, образуя беспроводную ячеистую сеть. Количество датчиков, которые могут подключаться к шлюзу, от 1 до 100. Шлюз может находиться от датчиков на расстоянии до 400 м. Шлюз, в свою очередь, передает всю информацию в базу данных Permasense, которая обрабатывает сигналы и получает конечный результат измерения толщины стенки объекта контроля. Конечный пользователь может просматривать данные со всех датчиков с помощью программного обеспечения Data Manager.
а) б)

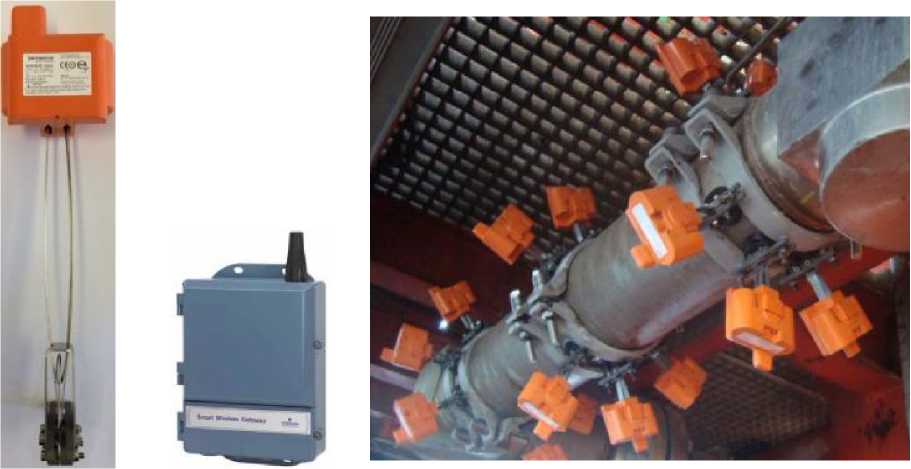

Рисунок 1 - а) Датчик серии WT210; б) Беспроводной шлюз; в) Общий вид крепления датчиков серии WT210 на трубопроводе
