Номер по Госреестру СИ: 73885-19
73885-19 Измерители уровня и объема нефтепродуктов и сжиженного углеводородного газа
(КомпАС-УР)
Назначение средства измерений:
Измерители уровня и объема нефтепродуктов и сжиженного углеводородного газа КомпАС-УР (далее - измерители КомпАС-УР) предназначены для измерений уровня и объёма нефтепродуктов и сжиженного углеводородного газа «СУГ», уровня подтоварной воды и температуры сжиженных газов и других жидкостей (далее - продукт) в резервуарах.
Внешний вид.
Измерители уровня и объема нефтепродуктов и сжиженного углеводородного газа
Рисунок № 1
Внешний вид.
Измерители уровня и объема нефтепродуктов и сжиженного углеводородного газа
Рисунок № 2
Внешний вид.
Измерители уровня и объема нефтепродуктов и сжиженного углеводородного газа
Рисунок № 3
Внешний вид.
Измерители уровня и объема нефтепродуктов и сжиженного углеводородного газа
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 08.02.2029
Номер записи -
ID в реестре СИ - 537229
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 10 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Си Ай С-Контролс" (АО "Си Ай С-Контролс")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№204 от 2019.02.08 Об утверждении типов средств измерений
№156 от 2024.01.22 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (16)
Наличие аналогов СИ: Измерители уровня и объема нефтепродуктов и сжиженного углеводородного газа (КомпАС-УР)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Си Ай С-Контролс" (АО "Си Ай С-Контролс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
73885-19 08.02.2029 |
Измерители уровня и объема нефтепродуктов и сжиженного углеводородного газа, КомпАС-УР Акционерное общество "Си Ай С-Контролс" (АО "Си Ай С-Контролс") (РОССИЯ г. Москва) |
ОТ МП |
10 лет |
|
91223-24 02.02.2029 |
Газоанализаторы многоканальные, Авангард G4P Акционерное общество "Си Ай С-Контролс" (АО "Си Ай С-Контролс") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
Кто поверяет Измерители уровня и объема нефтепродуктов и сжиженного углеводородного газа (КомпАС-УР)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители уровня и объема нефтепродуктов и сжиженного углеводородного газа (КомпАС-УР)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
10800 | 10800 |
Программное обеспечение
Программное обеспечение (далее - ПО) измерителей КомпАС-УР состоит из ПО трансмиттера измерителя и внешнего ПО для компьютера: CMS Recorder и АИС КомпАС.
ПО: CMS Recorder и АИС КомпАС не влияют на метрологические характеристики измерителя и предназначены для отображения результатов измерений и вычислений измерителей.
ПО трансмиттера измерителя предназначено для обработки результатов измерений послойной диэлектрической проницаемости продукта, температуры, вычислений количества и параметров жидкости, паров над жидкостью в резервуаре, а также передачу измеренных и вычисленных параметров по протоколу MODBUS в ПО АРМ оператора и автоматизированные системы учёта и управления.
ПО трансмиттера измерителей не разделено на метрологически значимую часть ПО и метрологически не значимую часть ПО и является интегральной частью микропроцессора трансмиттера.
Для защиты от изменений параметров настройки измерителей на электронной плате трансмиттера имеется переключатель, который исключает внесение изменений в настройки измерителей.
Идентификационные данные программного обеспечения измерителя приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
КомпАС УР Firmware |
|
Номер версии |
B2.032 |
|
Цифровой идентификатор ПО |
не используется |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «высокий» по Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, удаления и иных преднамеренных изменений ПО и/или изменений данных.
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителю КомпАС-УР
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 21552-84 Средства вычислительной техники. Общие технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование, хранение
ТУ 26.51.52-001-46813010-2016 Измеритель уровня, объема и массы нефтепродуктов и сжиженного углеводородного газа КомпАС-УР. Технические условия
Поверка
Поверкаосуществляется по документу МП 0785-7-2018 «Инструкция. ГСИ. Измерители уровня и объема нефтепродуктов и сжиженного углеводородного газа КомпАС-УР. Методика поверки», утвержденному ФГУП «ВНИИР» 06.07.2018 г.
Основные средства поверки:
-
- рабочий эталон единицы уровня жидкости по ГОСТ 8.477-82 в диапазоне значений от 0 до 20 м c пределом допускаемой абсолютной погрешности не более ±1 мм;
-
- рулетка измерительная металлическая с грузом 2-го класса точности по ГОСТ 7502-98 с верхним пределом измерений 10 м (рег. № 55464-13);
-
- рабочий эталон единицы температуры в диапазоне значений от минус 65 до плюс 100 °С по ГОСТ 8.558-2009 c пределом допускаемой абсолютной погрешности не более ±0,1 °С;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт измерителя.
Изготовитель
Акционерное общество «Си Ай С-Контролс» (АО «Си Ай С-Контролс») ИНН 7701159497
Адрес: 117105, г. Москва, Варшавское шоссе, д. 1, стр. 1-2, БЦ W-Plaza, офис А 405
Телефон (факс): 8 (495) 269-74-01, 8 (495) 269-74-02
E-mail: info@cis-controls.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии»Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Телефон/факс: 8 (843) 272-70-62/8 (843) 272-00-32
E-mail: office@vniir.org Web-сайт: www.vniir.org
Измерители КомпАС-УР представляют собой высокоточные измерители уровня и температуры, основанные на мульти-секционном методе измерения диэлектрической проницаемости продукта.
Измерители КомпАС-УР состоят из электронного блока, защищенного резьбовой крышкой и измерительного зонда.
Электронный блок имеет разъем J100 для подключения кабеля питания, связи и аналогового выхода и разъемы для подключения внутренних секций измерительного зонда и датчиков температуры.
Конструкция измерительного зонда представляет собой сборку из нержавеющих труб, соединенных муфтами из нержавеющей стали. Внешние секции имеют продольные прорези или отверстия для свободного доступа продукта в пространство между внешними и внутренними секциями для измерения диэлектрической проницаемости продукта.
Измерители могут использоваться как независимый узел с автоматическим (при оборудовании одним или несколькими дополнительными блоками, такими как КомпАС-ПЛ, КомпАС-ГС, или КомпАС-ГД) или ручным вводом значения плотности продукта в резервуаре и автоматической коррекцией плотности по температуре при пересчете массы. Измерители КомпАС-УР рекомендуются для применения с жидкостью с вязкостью, не превышающей 10 сантистокс.
Измерители КомпАС-УР может включать до 12 внутренних секций для точного измерения послойной диэлектрической проницаемости продукта в случае его не гомогенного распределения, и может включать до 6 высокоточных платиновых термометров сопротивления, включенных по компенсационной четырехпроводной схеме.
Измерители КомпАС-УР обеспечивают:
-
- измерение уровня, многоточечной и средней температуры продукта;
-
- расчет объема и массы продукта с учетом введенной калибровочной таблицы резервуара;
-
- обработку и передачу результатов измерений в АРМ оператора и
автоматизированные системы учёта и управления.
Общий вид электронного блока представлен на рисунках 1 - 4.

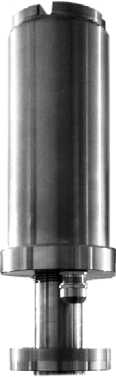

Рисунок 1 - Общий вид электронного блока с установленной резьбовой крышкой корпуса из нержавеющей стали

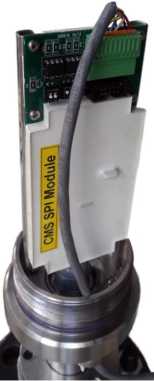

Рисунок 2 - Общий вид электронного блока без крышки, со стороны модуля SPI с подключенным кабелем питания связи и аналогового выхода к разъему J100 и переключателя, обеспечивающего защиту от внесения изменений в настройки измерителя

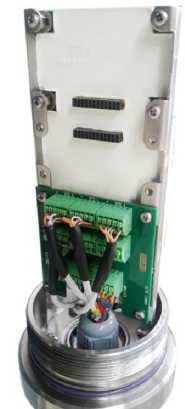

Рисунок 3 - Общий вид электронного блока без крышки, со стороны платы подсоединений с подключенными разъемами внутренних секций и датчиков температуры

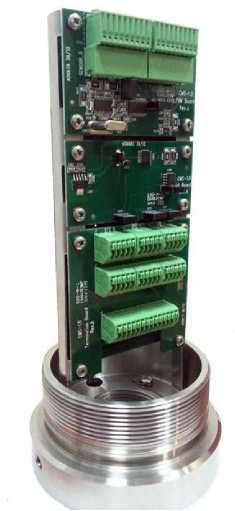

Рисунок 4 - Общий вид электронного блока в максимальной конфигурации(с опциями КомпАС-ГС и КомпАС-ГД) без крышки, со стороны платы
Комплектность измерителей приведена в таблице 4.
Таблица 4 - Комплектность измерителя
|
Наименование |
Обозначение |
Количество |
|
Измеритель уровня и объема нефтепродуктов и сжиженного углеводородного газа |
КомпАС-УР |
1 шт |
|
Кабели связи и питания к барьерам искробезопасности (опция, прибор может поставляться с кабелями, если на объекте отсутствуют кабели, удовлетворяющие техническим требованиям искробезопасности ); |
Кабель-УР |
1 комп. |
|
Программное обеспечение |
CMS Recorder |
1 шт. |
|
Программное обеспечение |
АИС КомпАС |
1шт. по запросу |
|
Компьютер |
IBM или совместимый |
1 шт. по запросу для ПО CMS Recorder, АИС КомпАС |
|
Шлюз коммуникационный |
ШК-АСИ |
1шт. по запросу |
|
Паспорт |
ПС |
1 экз. |
|
Руководство по эксплуатации |
26.51.52-001-46813010-2016 РЭ |
1 экз. |
|
Методика поверки |
МП 0785-7-2018 |
1 экз. |
Основные метрологические характеристики измерителя приведены в таблице 2.
Таблица 2 - Метрологические характеристики измерителей
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня продукта, м |
от 0 до 20 |
|
Диапазон измерений температуры, °С |
от -65 до +100 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,3 |
|
Диапазон измерений уровня подтоварной воды, м |
от 0 до 8 |
|
Пределы допускаемой абсолютной погрешности измерений уровня продукта в диапазоне от 0 до 8 м, мм
|
±2 ±3 |
|
Пределы допускаемой абсолютной погрешности измерений уровня продукта в диапазоне от 8 до 20 м, мм
|
±3 ±3 |
|
Пределы допускаемой абсолютной погрешности измерений уровня подтоварной воды, мм |
±4 |
|
* Относится к температуре погружной части измерителя и электронному блоку на открытом воздухе | |
Основные технические характеристики измерителя приведены в таблице 3.
Таблица 3 - Технические характеристики измерителей
|
Наименование характеристики |
Значение |
|
Максимальная высота резервуара, м |
20 |
|
Опция высокого давления, МПа |
от 0 до 4,5 |
|
Напряжение питания (постоянный ток), В |
от 6 до 12 (после барьеров искробезопасности) |
|
Диапазон рабочей температуры для электронной головки (на открытом воздухе), °С |
от -55 до +80 |
|
Диапазон рабочей температуры для погружной части измерителя (в резервуаре), °С |
от -65 до +100 |
|
Интерфейс |
RS-485, MODBUS RTU |
|
Аналоговый выход, мА |
от 4 до 201) |
|
Резолюция по аналоговому выходу, бит |
16 |
|
Потребление, мА |
от 40 до 70 (в зависимости от конфигурации системы и опций) |
|
Маркировка взрывозащиты |
0Ex ia ИВ T4 Ga Х; 0Ex ia ПА T4 Ga Х |
|
Масса на метр длины, не более, кг |
10 |
|
Диаметр погружной части, не более, мм Длина измерителя, не более, мм |
47 200002) |
| |
