Сведения о средстве измерений: 94340-25 Газоанализаторы одноканальные

Номер по Госреестру СИ: 94340-25
94340-25 Газоанализаторы одноканальные
(Авангард МИНИ)

Назначение средства измерений:
Газоанализаторы одноканальные Авангард МИНИ (далее - газоанализаторы) предназначены для измерений объемной доли одного газа и подачи предупредительной сигнализации о достижении установленных пороговых значений.

сертификация программного обеспечения
Внешний вид. Газоанализаторы одноканальные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Газоанализаторы одноканальные
Рисунок № 1
Внешний вид. Газоанализаторы одноканальные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Газоанализаторы одноканальные
Рисунок № 2
Внешний вид. Газоанализаторы одноканальные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Газоанализаторы одноканальные
Рисунок № 3

Общие сведения

Дата публикации - 21.01.2025
Срок свидетельства - 17.01.2030
Номер записи - 196141
ID в реестре СИ - 1422705
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество "Си Ай С-Контролс" (АО "Си Ай С-Контролс")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.

Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.

Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.

Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№80 от 2025.01.17 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Газоанализаторы одноканальные (Авангард МИНИ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Си Ай С-Контролс" (АО "Си Ай С-Контролс")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
73885-19
08.02.2029
Измерители уровня и объема нефтепродуктов и сжиженного углеводородного газа, КомпАС-УР
Акционерное общество "Си Ай С-Контролс" (АО "Си Ай С-Контролс") (РОССИЯ г. Москва)
ОТ
МП
10 лет
91223-24
02.02.2029
Газоанализаторы многоканальные, Авангард G4P
Акционерное общество "Си Ай С-Контролс" (АО "Си Ай С-Контролс") (РОССИЯ г. Москва)
ОТ
МП
1 год
94340-25
17.01.2030
Газоанализаторы одноканальные, Авангард МИНИ
Акционерное общество "Си Ай С-Контролс" (АО "Си Ай С-Контролс") (РОССИЯ г. Москва)
ОТ
МП
1 год

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Кто поверяет Газоанализаторы одноканальные (Авангард МИНИ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Газоанализаторы одноканальные (Авангард МИНИ)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (далее - ПО).

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

Уровень защиты ПО - «Высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Avangard Mini

Номер версии (идентификационный номер ПО), не ниже1)

В1.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Алгоритм вычисления цифрового идентификатора ПО

-

1) Первая цифра номера версии (идентификационного номера ПО) отвечает за метрологически значимую часть ПО.


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист технического паспорта и на шильд газоанализатора типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе «Методы измерений газоанализаторов» документа «Газоанализаторы одноканальные Авангард МИНИ. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ТУ 26.51.53-002-46813010-2023 «Газоанализатор одноканальный модель Авангард МИНИ. Технические условия».

Правообладатель

Акционерное общество «Си Ай С-Контролс» (АО «Си Ай С-Контролс»)

ИНН 7701159497

Юридический адрес: 117105, г. Москва, Варшавское ш., д. 1А, помещ. 1Н/5 Телефон: +7 (495) 269-74-01; 269-74-02

E-mail: info@cis-controls.ru

Изготовитель

Акционерное общество «Си Ай С-Контролс» (АО «Си Ай С-Контролс») ИНН 7701159497
Адрес: 117105, г. Москва, Варшавское ш., д. 1А, помещ. 1Н/5 Телефон: +7 (495) 269-74-01; 269-74-02
E-mail: info@cis-controls.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. I, ком. 28
Телефон: + 7 (495) 481-33-80
E-mail: info@prommashtest.ru

Правообладатель

Акционерное общество «Си Ай С-Контролс» (АО «Си Ай С-Контролс»)
ИНН 7701159497
Юридический адрес: 117105, г. Москва, Варшавское ш., д. 1А, помещ. 1Н/5 Телефон: +7 (495) 269-74-01; 269-74-02
E-mail: info@cis-controls.ru

Принцип действия газоанализаторов определяется типом используемого сенсора:

  • - электрохимический (ЭХ) основан на изменении электрических параметров электродов, находящихся в контакте с электролитом, в присутствии определяемого газа.

Газоанализаторы представляют собой автоматические портативные одноканальные приборы непрерывного действия.

Газоанализаторы состоят из пластикового корпуса, в котором установлен один сенсор на определяемый газ, микропроцессор, устройство сигнализации и блок аккумулятора. Встроенный микропроцессор управляет всем процессом измерений и преобразует электрические сигналы сенсора в показания на дисплее. На лицевой панели корпуса размещены: жидкокристаллический дисплей, сигнальная лампа, служащие для оповещения о состоянии атмосферы, динамик для оповещения о состоянии атмосферы, гнездо сенсора, кнопочная клавиатура (две кнопки).

Способ отбора пробы - диффузионный.

Газоанализаторы обеспечивают выполнение следующих функций:

  • - непрерывное измерение концентрации определяемого компонента и отображение измеренных значений на дисплее;

  • - автоматическая или принудительная градуировка нуля;

  • - сохранение в энергонезависимой памяти архива значений содержания определяемого компонента;

  • - сигнализация (звуковая, световая, вибрация) при выходе за установленные пороги.

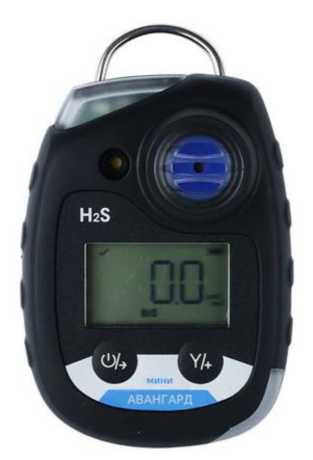

Общий вид газоанализаторов приведен на рисунке 1.

Пломбирование и нанесение знака поверки на средство измерений не предусмотрено. Серийный номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на наклейку, закрепленную на задней панели газоанализатора (рисунок 1). Шильд (рисунок 2) в виде наклейки крепится на заднюю панель газоанализаторов.

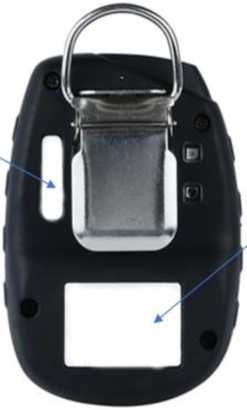

Внешний вид. Газоанализаторы одноканальные (Авангард МИНИ), http://oei-analitika.ru

Место для серийного номера

Внешний вид. Газоанализаторы одноканальные (Авангард МИНИ), http://oei-analitika.ru

Место наклейки шильдика

Рисунок 1 - Общий вид газоанализаторов одноканальных Авангард МИНИ с указанием места нанесения серийного номера

Газоанализатор одноканальный Авангард МИНИ Газ

H2S 0-200 ppm

-40^+55 °C

0Ex ia IIC T4 Ga X

IP 68

Напряжение 3,6V Дата производства

Траб.

й

Внешний вид. Газоанализаторы одноканальные (Авангард МИНИ), http://oei-analitika.ru

Производитель АО «Си Ай С-Контролс» 117105, г. Москва, Варшавское ш., д.1А, помещ. 1Н/5 тел 8 495 269 7401

Рисунок 2 - Шильд


Комплектность поставки газоанализаторов приведена в таблице 6.

Таблица 6 - Комплект поставки газоанализаторов

Наименование

Обозначение

Количество

Газоанализатор одноканальный

Авангард МИНИ

1 шт.

Руководство по эксплуатации

-

1 экз.

Технический паспорт

-

1 экз.

Калибровочный адаптер

-

1 шт.


Метрологические и основные технические характеристики газоанализаторов приведены в таблицах 2 - 5.

Таблица 2 - Метрологические характеристики газоанализаторов

Определяемый компонент

Диапазон измерений объемной доли

(%, млн-1)

Пределы допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности, %

Время установления показаний Т0,9, с, не более

Окись углерода (CO)

от 0 до 1000 млн-1

±3

20

Сероводород (H2S)

от 0 до 200 млн-1

±5

20

Кислород (O2)

от 0 до 30 %

±3

15

Таблица 3 - Дополнительные

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от -40 °С до +15 °С включ. и св. +25 °С до +55 °С на каждые 10 °С, в долях от пределов допускаемой основной погрешности

±0,5

Таблица 4 - Основные технические

Наименование характеристики

Значение

Время прогрева, мин, не более

1

Номинальное напряжение сменной батареи, В

3,6

Тип сменной батареи

Li-Ion

Ёмкость аккумуляторной батареи, мЛ^ч

1650

Габаритные размеры (ДхШ^В), мм, не более

90x66x33

Масса, г, не более

125

Маркировка взрывозащиты

0Ex ia IIC T4 Ga X

Степень защиты оболочки от внешних воздействий по ГОСТ 14254-2015

IP66/68

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность, (без конденсации влаги), %

  • - атмосферное давление, кПа

от -40 до +55

от 10 до 95

от 86 до 106

Таблица 5 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, ч, не менее

10000

Средний срок службы, лет, не менее

10


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
