Наименование

Обозначение

Количество

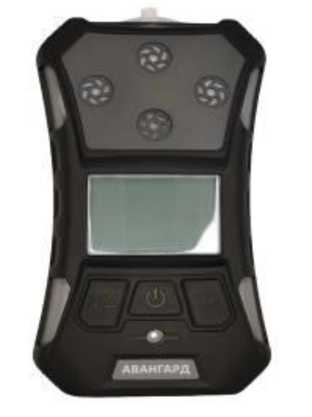

Газоанализатор многоканальный

Авангард G4P

1 шт.

Кредл (устройство для зарядки и считывания информации с ГА)

1 шт.

220В/1А адаптер питания

1 шт.

USB-кабель

1 шт.

Внешний фильтр

1 шт.

Калибровочный адаптер

1 шт.

Алюминиевый транспортировочный кейс

1 шт.

Паспорт газоанализатора

1 экз.

Руководство по эксплуатации

1 экз.

Определяемый

компонент

Тип сенсора

Диапазон измерений¹⁾²⁾ объемной доли (%, млн^-1), довзрывоопас-ной концентрации, % НКПР, определяемого компонента (массовой концентрации, мг/м³)

Пределы допускаемой погрешности, приведенной к ВПИ (верхнему пределу измерений), %

Время установления показаний

Т0,9, с, не более

Сероводород (H2S)

ЭХ

от 0 до 200 млн^-1 (от 0 до 286,6 мг/м³)

±5

20

Окись углерода (CO)

ЭХ

от 0 до 1000 млн^-1 (от 0 до 1 176 мг/м³)

±3

20

Кислород (O2)

ЭХ

от 0 до 30 %

±3

15

Цианистый водород (HCN)

ЭХ

от 0 до 1000 млн^-1 (от 0 до 1135,3 мг/м³)

±2

120

Диоксид азота (NO2)

ЭХ

от 0 до 20 млн^-1 (от 0 до 38,64 мг/м³)

±2

25

Аммиак (NH3)

ЭХ

от 0 до 100 млн^-1 (от 0 до 71,53 мг/м³)

±2

90

Диоксид серы (SO2)

ЭХ

от 0 до 20 млн^-1 (от 0 до 53,8 мг/м³)

±2

45

Фосфин (PH3)

ЭХ

от 0 до 20 млн^-1

(от 0 до 28,2 мг/м³)

±2

60

Формальдегид (Н2СО)

ЭХ

от 0 до 10 млн^-1 (от 0 до 12,6 мг/м³)

±5

120

Метантиол (CH3SH)

ЭХ

от 0 до 10 млн^-1 (от 0 до 19,96 мг/м³)

±2

40

Метан (CH4)

ИК

от 0 до 5 %

±3

30

от 0 до 4,4 %

±3

Пропан (C3H8)

ИК

от 0 до 2 %

±3

30

Метан (CH4)

ТК

от 0 до 100 % НКПР

±5

12

Пропан (C3H8)

ТК

от 0 до 100 % НКПР

±5

5

Бутан (C4H10)

ТК

от 0 до 100 % НКПР

±5

5

Бензол (C6H6)

ФИД

от 0 до 6000 млн^-1 (от 0 до 19 683,6 мг/м³)

±15

3

Толуол (C7H8)

ФИД

от 0 до 6000 млн^-1 (от 0 до 23 219,4 мг/м³)

±15

3

Стирол (C8H8)

ФИД

от 0 до 6000 млн^-1 (от 0 до 26 245,8 мг/м³)

±15

3

Ксилол (C8H10)

ФИД

от 0 до 6000 млн^-1 (от 0 до 26426,2 мг/м³)

±15

3

Сумма углеводородов

CxHy (поверочный компонент i-C4H8)

ФИД

от 0 до 6000 млн^-1 (от 0 до 14139,72 мг/м³)

±15

3

Пары нефтепродуктов (по Изобутилену (i-C4H8))

ФИД

от 0 до 6000 млн^-1 (от 0 до 14139,72 мг/м³)

±15

3

Определяемый компонент

Тип сенсора

Диапазон измерений¹⁾²⁾ объемной доли (%, млн^-1), довзрывоопас-ной концентрации, % НКПР, определяемого компонента (массовой концентрации, мг/м³)

Пределы допускаемой погрешности, приведенной к ВПИ (верхнему пределу измерений), %

Время установления показаний

Т0,9, с, не более

Пары бензина³⁾ (по Изобутилену (1-C4H0)

ФИД

от 0 до 6000 млн^-1 (от 0 до 14139,72 мг/м³)

±15

3

Пары дизельного топ-лива⁴⁾ (по Изобутилену (i-C4H«))

ФИД

от 0 до 6000 млн^-1 (от 0 до 14139,72 мг/м³)

±15

3

Пары керосина⁵⁾ (по

Изобутилену

(i-C4H))

ФИД

от 0 до 6000 млн^-1 (от 0 до 14139,72 мг/м³)

±15

3

Изобутилен (i-C4H«)

ФИД

от 0 до 6000 млн^-1 (от 0 до 14139,72 мг/м³)

±15

3

• ¹⁾ Пересчет значений объемной доли Х, млн^-1, в массовую концентрацию С, мг/м³, проводят по формуле: C=X^M/Vm, где С - массовая концентрация компонента, мг/м³; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм³/моль;

• ²⁾ Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020;

• ³⁾ Пары бензина по ГОСТ Р 51313-99, ГОСТ Р 51866-2002; ГОСТ 1012-2013;

• ⁴⁾ Пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013;

• ⁵⁾ Пары керосина по ГОСТ Р 52050-2006

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от -40 °С до +15 °С включ. и св. +25 °С до +50 °С на каждые 10 °С, в долях от пределов допускаемой основной погрешности

±0,5

Наименование характеристики

Значение

Время прогрева, мин, не более

1

Габаритные размеры (ДхШхВ), мм, не более

157x84,5x58,5

Масса, кг, не более (включая батарею и внешний фильтр)

0,365

Напряжение питания, В

3,7 ± 0,5

Время непрерывной работы без подзарядки аккумулятора, ч, не менее

20

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность (без образования конденсата), %

• - атмосферное давление, кПа

от -40 до +50

от 0 до 90

от 86 до 106

Наименование характеристики

Значение

Маркировка взрывозащиты

С термокаталитическим, электрохимическим сенсором

С оптическим, электрохимическим сенсором

С фотоионизационным, электрохимическим сенсором

РО Ex da ia I Ma Х 0Ex da ia IIC T4 Ga X 1Ex db ia IIC T4 Gb X

0Ex ia ПС T4 Ga X

Защита от внешних воздействий по ГОСТ 14254-2015

IP67

Средняя наработка до отказа, ч, не менее

10000

Средний срок службы, лет, не менее

15
