Номер по Госреестру СИ: 74080-19
74080-19 Дефектоскопы магнитно-вихретоковые
(ВИД-345)
Назначение средства измерений:
Дефектоскопы магнитно-вихретоковые ВИД-345 (далее - дефектоскопы) предназначены для обнаружения и измерения глубины трещин, выходящих на поверхность ферромагнитных металлических изделий, конструкций и токопроводящих материалов вихретоковым и магнитным методами.

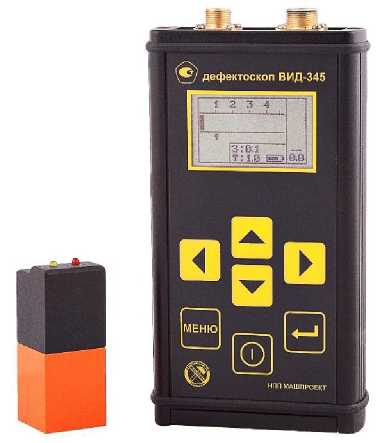

Внешний вид.
Дефектоскопы магнитно-вихретоковые
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) дефектоскопа предназначено для выбора и настройки режимов работы, а также отображения результатов измерений на дисплее дефектоскопа. Конструкция дефектоскопа исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ВИД345 |
Номер версии (идентификационный номер) ПО |
не ниже V1.01.345 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус электронного блока дефектоскопа типографским способом с нанесением защитного полимерного покрытия на табличке, закрепляемой методом наклейки, на титульный лист руководства по эксплуатации дефектоскопа.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дефектоскопам магнитно-вихретоковым ВИД-345
ТУ 4276-015-96819331-2014 «Дефектоскопы магнитно-вихретоковые ВИД-345. Технические условия»
Поверка
Поверкаосуществляется по документу МП 48-261-2018 «ГСИ. Дефектоскопы магнитно-вихретоковые ВИД-345. Методика поверки», утверждённому ФГУП «УНИИМ» 20 ноября 2018 г.
Основные средства поверки:
- эталон единицы длины в диапазоне номинальных значений от 0,2 до 2,0 мм с абсолютной погрешностью ± 0,01 мм (регистрационный номер в Федеральном информационном фонде № 3.1.ZZC.0290.2018) по локальной поверочной схеме для средств измерений длины в диапазоне от 0,2 до 2 мм СМК 02 СТО 36-2018.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Машпроект» (ООО «НПП «Машпроект»)
ИНН 7842345739
Адрес: 195009, г. Санкт-Петербург, ул. Ватутина, д. 17, литера К, офис 1
Телефон (факс): (812) 337-55-47, (812) 939-34-58
Web-сайт: www.control.sp.ru
Е-mail: mail@mashproj ect.ru
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4 Телефон: (343) 350-26-18
Факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия дефектоскопа основан на вихретоковом методе с добавлением элементов магнитного метода неразрушающего контроля. Вихретоковый преобразователь (ВТП) формирует возбуждающее электромагнитное поле, в результате воздействия которого в металле возбуждаются вихревые токи. Вихревые токи, протекая в металле, формируют вторичное электромагнитное поле, встречно направленное по отношению к возбуждающему. Поле, сформированное в результате сложения возбуждающего и вторичного электромагнитных полей, наводит электродвижущую силу в ВТП. Если в объекте контроля имеется дефект, то линии вихревых токов прерываются, изменяя вторичное электромагнитное поле. Как следствие, изменяется и результирующие электромагнитное поле, что приводит к изменению напряжения сигнала, формируемого на выходе ВТП.
Одновременно с помощью П-образного электромагнита, встроенного в ВТП, в объекте формируется низкочастотное переменное магнитное поле. Над дефектом происходит изменение магнитных линий создаваемого поля, которое регистрируется датчиком магнитного поля, входящего в состав преобразователя.
Электрические сигналы от ВТП усиливаются и отображаются на дисплее электронного блока дефектоскопа в графическом или цифровом виде. Наличие двух составляющих, несущих информацию о дефекте в сигнале ВТП, обеспечивает повышенную способность к выявлению трещин и определению их глубины в ферромагнитных материалах, в том числе и через слой изоляционного покрытия или воздушный зазор.
Дефектоскоп состоит из электронного блока и преобразователя, соединенных между собой кабелем. На передней панели электронного блока дефектоскопа размещены органы управления и индикации, на верхней панели - разъемы для подключения преобразователя и блока питания.
Общий вид дефектоскопа представлен на рисунке 1.
а) б)
Рисунок 1 - Общий вид дефектоскопа магнитно-вихретокового ВИД-345 а) Преобразователь; б) Электронный блок
Пломбирование дефектоскопа магнитно-вихретокового ВИД-345 не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Электронный блок |
ВИД-345 |
1 шт. |
Преобразователь |
1 шт. | |
Соединительный кабель для преобразователя |
1 шт. | |
Аккумуляторный блок (установлен в электронном блоке) |
1 шт. | |
Зарядное устройство |
1 шт. | |
Футляр для переноски и хранения |
1 шт. | |
Контрольный образец КМ-345 |
КМ-345 |
1 шт. |
Паспорт контрольного образца КМ-345 |
КМ-345.00.00.00 |
1 экз. |
Наушники* |
- |
1 шт. |
Переходной кабель для наушников* |
- |
1 шт. |
Руководство по эксплуатации |
ВИД-345 РЭ |
1 экз. |
Методика поверки |
МП 48-261-2018 |
1 экз. |
* поставляется дополнительно |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Порог чувствительности к определению параметров дефектов типа «пропил», мм, не более
|
0,25 0,20 |
Диапазон измерений глубины дефектов, мм |
от 0,2 до 2,0 |
Пределы допускаемой абсолютной погрешности измерений глубины дефектов, мм |
± (0,2-Я+0,15)* |
* где H - глубина дефекта, мм |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания, В |
от 2,4 до 3,0 |
Потребляемая мощность, Вт, не более |
0,3 |
Габаритные размеры электронного блока, мм, не более | |
- высота |
160 |
- ширина |
85 |
- глубина |
35 |
Габаритные размеры преобразователя, мм, не более | |
- высота |
60 |
- ширина |
25 |
- глубина |
35 |
Масса, кг, не более |
0,5 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от - 15 до + 35 |
- относительная влажность при 35 °С, %, не более |
80 |
Срок службы, лет, не менее |
5 |
