Номер по Госреестру СИ: 89231-23
89231-23 Дефектоскопы-толщиномеры термоэлектрические
(ТЭС-364М)
Назначение средства измерений:
Дефектоскопы-толщиномеры термоэлектрические ТЭС-364М (далее по тексту -дефектоскопы-толщиномеры) предназначены для измерений толщины гальванических и химических проводящих покрытий на металлических основаниях.
Внешний вид.
Дефектоскопы-толщиномеры термоэлектрические
Рисунок № 1
Общие сведения
Дата публикации - 06.06.2023
Срок свидетельства - 06.06.2028
Номер записи - 191215
ID в реестре СИ - 1409031
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТЭС-364М, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие "Машпроект" (ООО "НПП "Машпроект")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1160 от 2023.06.06 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Дефектоскопы-толщиномеры термоэлектрические (ТЭС-364М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "Машпроект" (ООО "НПП "Машпроект")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
74080-19 20.02.2029 |
Дефектоскопы магнитно-вихретоковые, ВИД-345 Общество с ограниченной ответственностью "Научно-производственное предприятие "Машпроект" (ООО "НПП "Машпроект") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
89231-23 06.06.2028 |
Дефектоскопы-толщиномеры термоэлектрические, ТЭС-364М Общество с ограниченной ответственностью "Научно-производственное предприятие "Машпроект" (ООО "НПП "Машпроект") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
90966-24 11.01.2029 |
Твердомеры универсальные , ТОР Общество с ограниченной ответственностью "Научно-производственное предприятие "Машпроект" (ООО "НПП "Машпроект") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
92789-24 06.08.2029 |
Трещиномеры электропотенциальные, 281М Общество с ограниченной ответственностью "Научно-производственное предприятие "Машпроект" (ООО "НПП "Машпроект") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
92789-24 06.08.2029 |
Трещиномеры электропотенциальные, 281М Общество с ограниченной ответственностью "Научно-производственное предприятие "Машпроект" (ООО "НПП "Машпроект") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
92789-24 06.08.2029 |
Трещиномеры электропотенциальные, 281М Общество с ограниченной ответственностью "Научно-производственное предприятие "Машпроект" (ООО "НПП "Машпроект") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Дефектоскопы-толщиномеры термоэлектрические (ТЭС-364М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АНК" (RA.RU.310566) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 9 | 9 | 0 | 0 | 9 | 9 | 0 |
Стоимость поверки Дефектоскопы-толщиномеры термоэлектрические (ТЭС-364М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Дефектоскопы-толщиномеры имеют в своем составе программное обеспечение (ПО), с помощью которого осуществляется сбор и обработка результатов измерений.
За метрологически значимое принимается все ПО. ПО прошито во внутренней долговременной памяти дефектоскопов-толщиномеров. При работе с дефектоскопом-толщиномером пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения дефектоскопов-толщиномеров соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО дефектоскопов-толщиномеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТЭС364 |
|
Номер версии (идентификационный номер) ПО |
1.10 или выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерения
Таблица 3 -
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Эксплуатация» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений ТУ 4276-012-96819331-2022 Дефектоскопы-толщиномеры термоэлектрические
ТЭС-364М. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Машпроект» (ООО «НПП «Машпроект»)
ИНН 7842345739
Юридический адрес: 195009, г. Санкт-Петербург, ул. Ватутина, д. 17, лит. К, оф. 1
Телефон: +7 (812) 337-55-47
Web-сайт: www.mashproject.ru
E-mail: mail@mashproject.ru
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Машпроект» (ООО «НПП «Машпроект»)
ИНН 7842345739
Адрес: 195009, г. Санкт-Петербург, ул. Ватутина, д. 17, лит. К, оф. 1
Телефон: +7 (812) 337-55-47
Web-сайт: www.mashproject.ru
E-mail: mail@mashproject.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 7736042404Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Машпроект» (ООО «НПП «Машпроект»)
ИНН 7842345739
Юридический адрес: 195009, г. Санкт-Петербург, ул. Ватутина, д. 17, лит. К, оф. 1
Телефон: +7 (812) 337-55-47
Web-сайт: www.mashproject.ru
E-mail: mail@mashproject.ru
Принцип действия дефектоскопов-толщиномеров основан на измерении термо электродвижущей силы (ТЭДС), возникающей при контакте горячего преобразователя дефектоскопа-толщиномера с контролируемой поверхностью изделия, зависящей от химического состава, структуры и толщины гальванических и химических слоев при разнице термоэлектрических свойств покрытия и основания.
Конструктивно дефектоскопы-толщиномеры состоят из электронного блока, преобразователя, подключаемого к электронному блоку при помощи кабеля и зажима для обеспечения электрического контакта объекта контроля с электронным блоком.

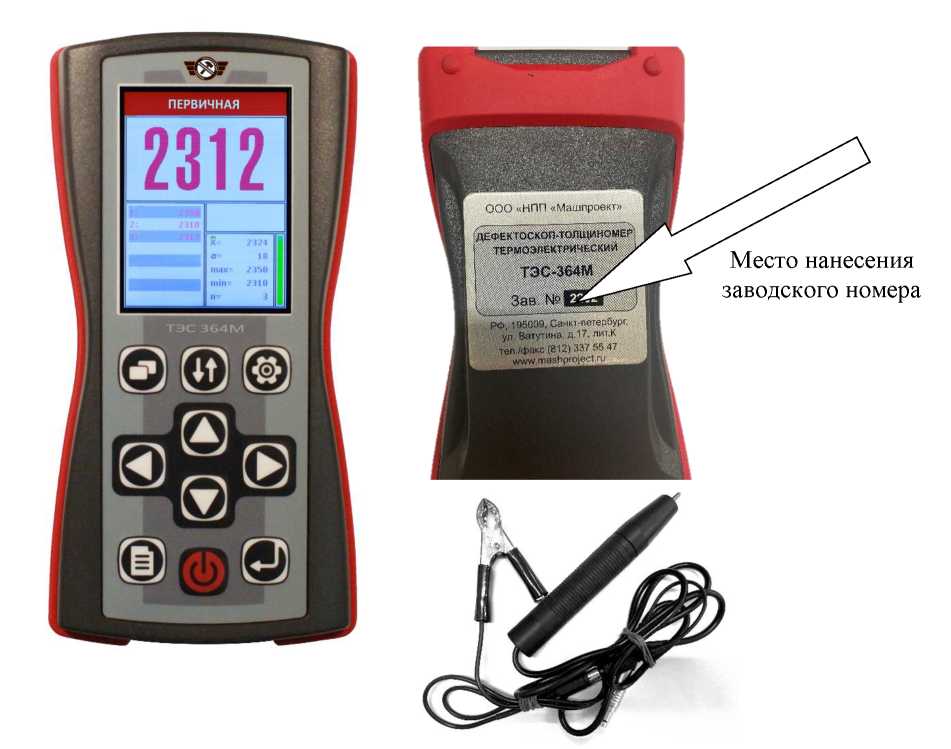

Общий вид дефектоскопов-толщиномеров приведен на рисунке 1.
Пломбирование дефектоскопов-толщиномеров не предусмотрено.
Заводской номер нанесен на шильд, который расположен на задней панели электронного блока дефектоскопа-толщиномера.
Нанесение знака поверки на дефектоскопы-толщиномеры не предусмотрено.
Рисунок 1 - Общий вид дефектоскопов-толщиномеров термоэлектрических ТЭС-364М
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины покрытий, мкм |
от 0 до 50 |
|
Пределы допускаемой абсолютной погрешности измерений толщины покрытий, мкм |
± (1 + 0,1-Н), |
|
Примечание - H - измеренное значение толщины, мкм | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания через сетевой блок питания: -напряжение сети переменного тока, В |
220±22 |
|
Габаритные размеры электронного блока, мм, не более: - длина |
150 |
|
- ширина |
55 |
|
- высота |
200 |
|
Габаритные размеры преобразователя, мм, не более: - длина |
150 |
|
- диаметр |
30 |
|
Масса электронного блока, кг, не более |
0,3 |
|
Масса преобразователя, кг, не более |
0,2 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -15 до + 35 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
