Назначение средства измерений:
Трещиномеры электропотенциальные 281М (далее по тексту - трещиномеры) предназначены для измерений глубины дефектов в виде трещин на поверхности деталей из металлов.

Внешний вид.
Трещиномеры электропотенциальные
Рисунок № 1

Внешний вид.
Трещиномеры электропотенциальные
Рисунок № 2

Внешний вид.
Трещиномеры электропотенциальные
Рисунок № 3

Внешний вид.
Трещиномеры электропотенциальные
Рисунок № 4
Программное обеспечение
Трещиномеры имеют в своем составе программное обеспечение (ПО), с помощью которого осуществляется сбор, обработка информации и вывод результатов измерений.
За метрологически значимое принимается все ПО. ПО прошито во внутренней долговременной памяти трещиномеров. При работе с трещиномером пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения измерителей соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
данные ПО
Идентификационные данные (признаки) |
Значение | |
281М-М |
281М-С | |
Идентификационное наименование ПО |
т281 | |
Номер версии (идентификационный номер) ПО |
1.1 или выше | |
Цифровой идентификатор ПО |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Эксплуатация» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 4276-010-96819331-2010 «Трещиномеры электропотенциальные 281М. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Научно-производственное предприятие «Машпроект» (ООО «НПП «Машпроект»)
ИНН 7842345739
Юридический адрес: 195009, г. Санкт-Петербург, ул. Ватутина, д. 17, лит. К, оф. 1 Телефон: +7 (812) 337-55-47
Web-сайт: www.mashproject.ru
E-mail: mail@mashproject.ru
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Машпроект» (ООО «НИИ «Машпроект»)ИНН 7842345739
Юридический адрес: 195009, г. Санкт-Иетербург, ул. Ватутина, д. 17, лит. К, оф. 1
Адрес: 195009, г. Санкт-Петербург, ул. Ватутина, д. 17, лит. К, оф. 1 Телефон: +7 (812) 337-55-47
Web-сайт: www.mashproject.ru
E-mail: mail@mashproject.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)ИНН 9729315781
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Машпроект» (ООО «НПП «Машпроект»)ИНН 7842345739
Юридический адрес: 195009, г. Санкт-Петербург, ул. Ватутина, д. 17, лит. К, оф. 1 Телефон: +7 (812) 337-55-47
Web-сайт: www.mashproject.ru
E-mail: mail@mashproject.ru
Принцип действия трещиномеров основан на электропотенциальном методе неразрушающего контроля.
С помощью токовых электродов в области измеряемого дефекта пропускается постоянный ток частотой 1 кГц. С помощью приемных электродов и электронного блока определяется напряжение, возникающее в результате прохождения тока по стенкам дефекта, которое пропорционально глубине дефекта.
Конструктивно трещиномеры состоят из электронного блока и преобразователя, подключаемого к электронному блоку при помощи соединительного кабеля.
Трещиномеры изготавливаются в двух исполнениях 281М-М и 281М-С, отличающихся типом дисплея, внешним видом корпуса.
Трещиномеры работают с преобразователями производства ООО «НПП «Машпроект», которые имеют маркировку 1*4, 2*2, 3+1:
Преобразователь 1*4 является базовым и подходит для большинства задач.
Преобразователь 2*2 позволяет производить измерения в труднодоступных местах деталей (тонкие валы, гантельные переходы).
Преобразователь 3+1 предназначен для измерений на магнитных металлах и сплавах. Общий вид трещиномеров электропотенциальных 281М приведен на рисунке 1 (а, б). Пломбирование трещиномеров не предусмотрено.
Заводской номер трещиномеров в цифровом формате наносится на табличку, расположенную на задней панели электронного блока. Место нанесения заводского номера показано на рисунке 2 (а, б).
Нанесение знака поверки на трещиномеры не предусмотрено.

а) 281М-М
\»z |
281М/ |
ч |
■I |

б) 281М-С

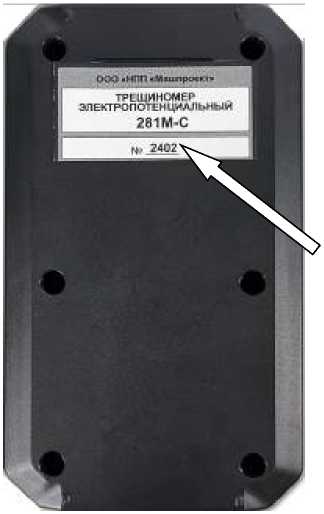

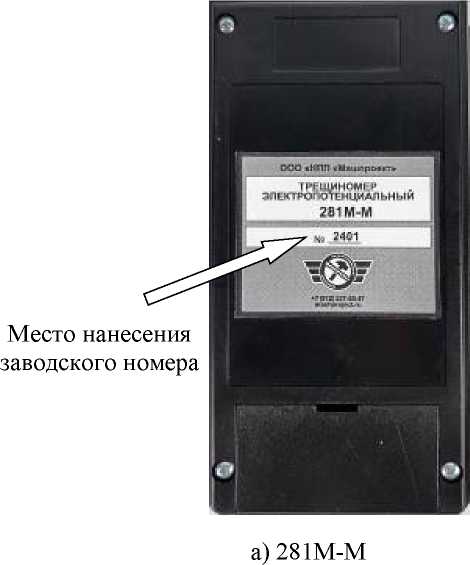

Рисунок 2 - Место нанесения заводского номера

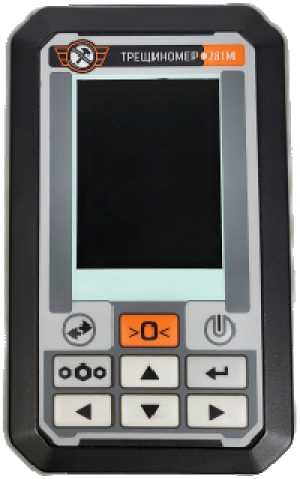

Рисунок 1 - Общий вид трещиномеров электропотенциальных 281М

Место нанесения заводского номера
б) 281М-С
Таблица 2 -
Наименование характеристики |
Значение | |
281М-М |
281М-С | |
Диапазон измерений глубины дефектов, мм: | ||
- преобразователь 1*4 |
от 0,5 до 30 | |
- преобразователь 2*2 |
от 0,5 до 20 | |
- преобразователь 3+1 |
от 0,5 до 30 | |
Пределы допускаемой абсолютной погрешности измерений глубины дефектов, мм |
± (0,2 + 0,1хН) | |
где H - измеренное значение глубины дефектов, мкм |
Таблица 3 - Основные технические
Наименование характеристики |
Значение | |
281М-М |
281М-С | |
Диапазон показаний глубины дефектов, мм: | ||
- преобразователь 1*4 |
от 30 до 100 | |
- преобразователь 2*2 |
от 30 до 100 | |
- преобразователь 3+1 |
от 30 до 100 | |
Параметры электрического питания через аккумуляторную батарею: | ||
- напряжение постоянного тока, В |
3,6 | |
- емкость, А^ч, не менее |
1,1 | |
Габаритные размеры электронного блока, мм, не более: | ||
- длина |
150 | |
- ширина |
80 | |
- высота |
30 | |
Габаритные размеры преобразователя, мм, не более: | ||
- длина |
200 | |
- диаметр |
40 | |
Масса электронного блока, кг, не более |
0,5 | |
Масса преобразователя, кг, не более |
0,2 | |
Условия эксплуатации: | ||
- температура окружающего воздуха, °С |
от -5 до +40 | |
- относительная влажность воздуха, % |
от 30 до 80 |
