Сведения о средстве измерений: 73765-19 Колонки раздаточные комбинированные топлива и сжиженного газа

Номер по Госреестру СИ: 73765-19
73765-19 Колонки раздаточные комбинированные топлива и сжиженного газа
(Helix 6000 B2B LPG)

Назначение средства измерений:
Колонки раздаточные комбинированные топлива и сжиженного газа Helix 6000 B2B LPG предназначены для измерений объёма топлива (бензин, керосин, дизельное топливо) и сжиженного углеводородного газа по ГОСТ 27578-87 и ГОСТ Р 52087-2003.

сертификация программного обеспечения
Внешний вид. Колонки раздаточные комбинированные топлива и сжиженного газа, http://oei-analitika.ru рисунок № 1
Внешний вид.
Колонки раздаточные комбинированные топлива и сжиженного газа
Рисунок № 1
Внешний вид. Колонки раздаточные комбинированные топлива и сжиженного газа, http://oei-analitika.ru рисунок № 2
Внешний вид.
Колонки раздаточные комбинированные топлива и сжиженного газа
Рисунок № 2
Внешний вид. Колонки раздаточные комбинированные топлива и сжиженного газа, http://oei-analitika.ru рисунок № 3
Внешний вид.
Колонки раздаточные комбинированные топлива и сжиженного газа
Рисунок № 3
Внешний вид. Колонки раздаточные комбинированные топлива и сжиженного газа, http://oei-analitika.ru рисунок № 4
Внешний вид.
Колонки раздаточные комбинированные топлива и сжиженного газа
Рисунок № 4
Внешний вид. Колонки раздаточные комбинированные топлива и сжиженного газа, http://oei-analitika.ru рисунок № 5
Внешний вид.
Колонки раздаточные комбинированные топлива и сжиженного газа
Рисунок № 5
Внешний вид. Колонки раздаточные комбинированные топлива и сжиженного газа, http://oei-analitika.ru рисунок № 6
Внешний вид.
Колонки раздаточные комбинированные топлива и сжиженного газа
Рисунок № 6
Внешний вид. Колонки раздаточные комбинированные топлива и сжиженного газа, http://oei-analitika.ru рисунок № 7
Внешний вид.
Колонки раздаточные комбинированные топлива и сжиженного газа
Рисунок № 7
Внешний вид. Колонки раздаточные комбинированные топлива и сжиженного газа, http://oei-analitika.ru рисунок № 8
Внешний вид.
Колонки раздаточные комбинированные топлива и сжиженного газа
Рисунок № 8
Внешний вид. Колонки раздаточные комбинированные топлива и сжиженного газа, http://oei-analitika.ru рисунок № 9
Внешний вид.
Колонки раздаточные комбинированные топлива и сжиженного газа
Рисунок № 9
Внешний вид. Колонки раздаточные комбинированные топлива и сжиженного газа, http://oei-analitika.ru рисунок № 10
Внешний вид.
Колонки раздаточные комбинированные топлива и сжиженного газа
Рисунок № 10

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 14.01.2024
Номер записи -
ID в реестре СИ - 531752
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Колонка сжиженного газа HELIX 6000B2B LPD, Helix 6000 B2B LPG, Helix 6000 B2B GPL, 0,

Производитель

Изготовитель - Фирма "Dover Fueling Solutions UK Limited"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.

Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.

Бесплатный

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 182 дн.

Приказы РСТ, где упоминается данный тип СИ

№19 от 2019.01.14 Об утверждении типов средств измерений

Наличие аналогов СИ: Колонки раздаточные комбинированные топлива и сжиженного газа (Helix 6000 B2B LPG)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
73765-19 Колонки раздаточные комбинированные топлива и сжиженного газа (Helix 6000 B2B LPG)
Фирма "Dover Fueling Solutions UK Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
68952-17 Установки топливораздаточные ("ШЕЛЬФ ..." Х КЕД-Х-Х-Х.../LPG)
Общество с ограниченной ответственностью "Научно-производственная компания "Шельф" (ООО "НПК "Шельф") (РОССИЯ Ростовская обл., г. Шахты)

Все средства измерений Общество с ограниченной ответственностью "Научно-производственная компания "Шельф" (ООО "НПК "Шельф")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
72356-18
06.09.2024
Колонки топливораздаточные, Helix
Фирма "Dover Fueling Solutions UK Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
73727-18
29.12.2024
Колонки раздаточные жидкости, AdBlue Helix 6000 AdBlue
Фирма "Dover Fueling Solutions UK Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
73726-18
29.12.2024
Колонки раздаточные сжатого природного газа, Helix серии 6000 CNG
Фирма "Dover Fueling Solutions UK Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
73696-18
29.12.2024
Колонки раздаточные сжиженного газа, Helix LPG
Фирма "Dover Fueling Solutions UK Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
73765-19
14.01.2024
Колонки раздаточные комбинированные топлива и сжиженного газа, Helix 6000 B2B LPG
Фирма "Dover Fueling Solutions UK Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
77009-19
23.12.2024
Установки раздаточные, Quantium 510 AdBlue
Фирма "Dover Fueling Solutions UK Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Кто поверяет Установки топливораздаточные ("ШЕЛЬФ ..." Х КЕД-Х-Х-Х.../LPG)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЛОГОМАСС"
(РОСС RU.0001.310398)
  • Helix 6000 B2B LPG
  • 1 0 0 0 0 0 0
    ООО "МЕТРОЛОГ"
    (РОСС RU.0001.310058)
  • Колонка сжиженного газа HELIX 6000B2B LPD
  • 1 0 0 0 0 0 0
    ООО "МЕТРОЛОГ"
    (RA.RU.311577)
  • 0
  • Helix 6000 B2B GPL
  • 2 1 1 0 2 1 1

    Стоимость поверки Установки топливораздаточные ("ШЕЛЬФ ..." Х КЕД-Х-Х-Х.../LPG)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Мордовский ЦСМ
    Республика Мордовия
    1656 1656

    Программное обеспечение

    Программное обеспечение выполняет функции вычисления и отображения объёма отпущенного топлива и газа, управления режимами работы колонок.

    Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

    Таблица 1- Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    iGEM SW ver. 12.XX

    Номер версии (идентификационный номер) ПО

    12.XX

    Цифровой идентификатор ПО (контрольная сумма)

    62D1


    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную табличку фотографическим способом и титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.

    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к колонкам раздаточным комбинированным топлива и сжиженного газа Helix 6000 B2B LPG

    Техническая документация фирмы «DOVER FUELING SOLUTIONS UK LIMITED», Соединенное Королевство

    Поверка

    Поверка

    осуществляется по документам: МИ 1864-88   «Рекомендация. ГСИ. Колонки

    топливораздаточные. Методика поверки», МИ 2895-2004 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» - при поверке блока выдачи топлива; РТ-МП-5217-449-2018 «ГСИ. Колонки раздаточные комбинированные топлива и сжиженного газа Helix 6000 B2B LPG. Методика поверки», утверждённому ФБУ «Ростест - Москва» 17.09.2018 г., - при поверке блока выдачи сжиженного газа.

    Основные средства поверки:

    • - мерник металлический 2-го разряда для  сжиженных  газов ММСГ-1,

    (регистрационный номер в Федеральном информационном фонде 22482-07);

    • - мерники металлические эталонные 2-го разряда по ГОСТ 8.400-2013, номинальная вместимость 2, 5, 10, 20, 50, 100 л, погрешность ±0,1 %;

    • - термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер в Федеральном информационном фонде 32156-06), погрешность ±0,09 °C диапазон измерений от -50 до +50 °С;

    • - секундомер электронный «Интеграл С-01» (регистрационный номер в Федеральном информационном фонде 44154-10).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке, на электронный блок, и измеритель объёма поршневого типа LPG6000, GPL700 или расходомер массовый LPGmass, измерители объёма iMeter, или iMeter2, или Xflo.


    Изготовитель

    Фирма «DOVER FUELING SOLUTIONS UK LIMITED», Соединенное Королевство Адрес: Exchange Tower, 19 Canning Street, Edinburgh, EH3 8EH UK,
    Адрес места производства: Unit 3, Baker Road, West Pitkerro Industrial Estate, Dundee, DD5 3RT, UK
    Телефон: +44 (0)1382 598 000
    Web-сайт: doverfuelingsolutions.com
    Е-mail: waynerus@doverfs.com

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»
    Адрес: 117418, г. Москва, Нахимовский пр., 31
    Телефон: +7 (495) 544 00 00
    Web-сайт: www.rostest.ru
    Е-mail: info@rostest.ru

    Принцип действия колонок раздаточных комбинированных топлива и сжиженного газа Helix 6000 B2B LPG основан на измерениях объёма топлива, которое из резервуара через обратный клапан и насосный моноблок, оснащенный фильтром и газоотделителем, подается в измеритель объёма поршневого типа iMeter или iMeter2 производства фирмы «Wayne Fueling Systems, Brazil, Бразилия», или винтового типа Xflo производства фирмы «DOVER FUELING SOLUTIONS UK LIMITED», из которого через пропорциональный клапан и шланг с раздаточным рукавом с краном поступает в бак транспортного средства.

    Принцип действия колонок раздаточных комбинированных топлива и сжиженного газа Helix 6000 B2B LPG основан на измерениях объёма газа, который с помощью внешнего насоса под давлением подаётся из резервуара, через сепаратор с газоотделителем и фильтром поступает в измеритель объёма поршневого типа LPG6000 производства фирмы Petrolmeccanica s.r.l., Италия, или измеритель объёма поршневого типа GPL700 производства фирмы «DOVER FUELING SOLUTIONS UK LIMITED», Соединенное Королевство, или расходомер массовый LPGmass производства фирмы Endress+Hauser Flowtec AG, Швейцария. Затем сжиженный газ поступает в баллоны заправляемого транспортного средства через дифференциальный клапан, электромагнитный клапан, разрывную муфту и раздаточный рукав с краном. Газовая фаза из газоотделителя поступает обратно в резервуар. Контроль давления жидкой фазы газа на выходе обеспечивается манометром, установленным перед раздаточным рукавом.

    Информация об объёме поступает в электронный блок, на цифровом табло которого отображается объём отпущенного топлива и / или газа, цена и стоимость.

    Колонки раздаточные комбинированные топлива и сжиженного газа Helix 6000 B2B LPG состоят из корпуса, измерительного блока, блока электроники, раздаточных рукавов, а также могут комплектоваться электромеханическим счетчиком суммарного учета, мультимедийным дисплеем и терминалом оплаты.

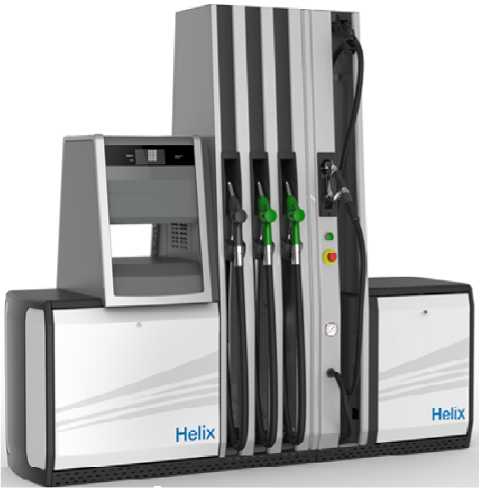

    Общий вид средства измерений представлен на рисунке 1.

    Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

    Внешний вид. Установки топливораздаточные (

    Рисунок 1- Общий вид средства измерений

    Внешний вид. Установки топливораздаточные (

    Знак поверки

    а) датчик импульсов и калибровочные крышки для iMeter, iMeter2 и XFlo

    Внешний вид. Установки топливораздаточные (

    б) электронный блок

    Внешний вид. Установки топливораздаточные (

    Знак поверки

    в) iMeter со всасывающим насосом

    Знак поверки

    Внешний вид. Установки топливораздаточные (

    г) iMeter с напорной подачей

    Знак поверки

    Внешний вид. Установки топливораздаточные (

    д) iMeter2

    Внешний вид. Установки топливораздаточные (

    е) всасывающий насос для iMeter2

    Знак поверки

    Внешний вид. Установки топливораздаточные (

    ж) XFlo со всасывающим насосом

    Внешний вид. Установки топливораздаточные (

    Знак поверки

    з) XFlo с напорной подачей

    Внешний вид. Установки топливораздаточные (

    и ) LPG6000

    Внешний вид. Установки топливораздаточные (

    к) LPGmass

    Знак

    поверки

    16:10

    л) GPL700 м) датчик импульсов GPL700

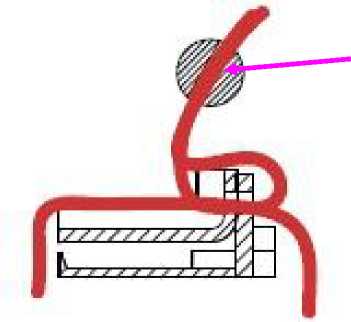

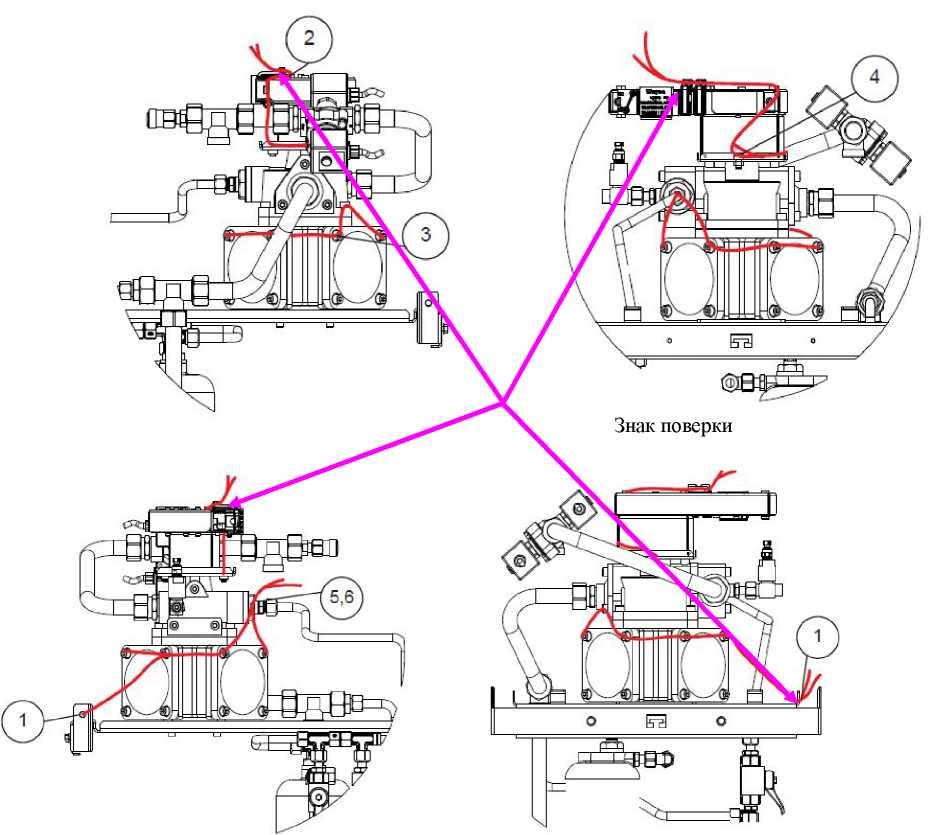

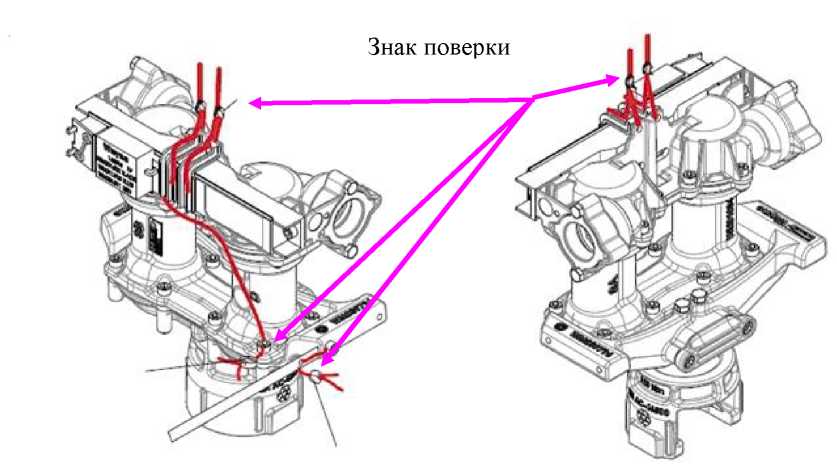

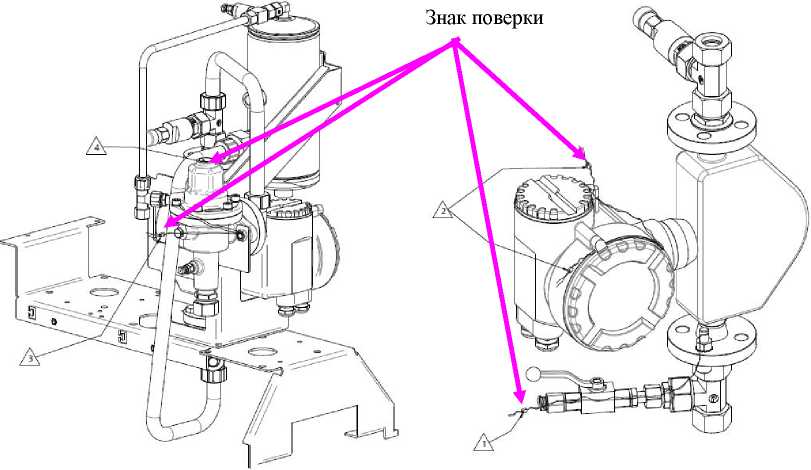

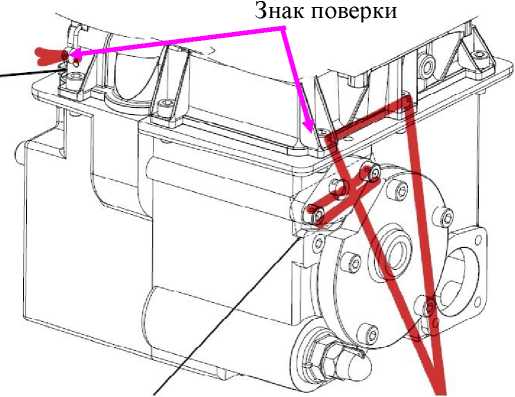

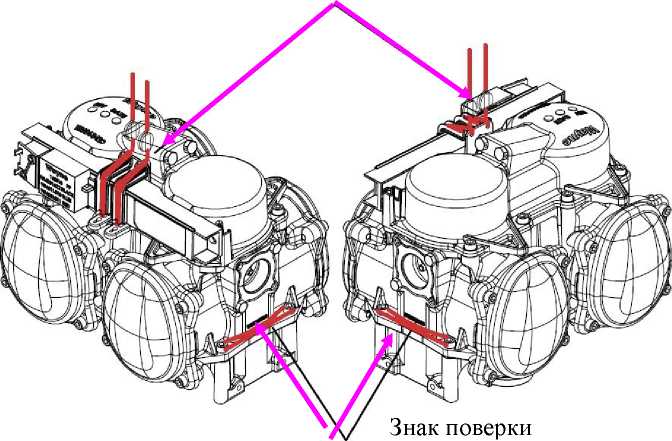

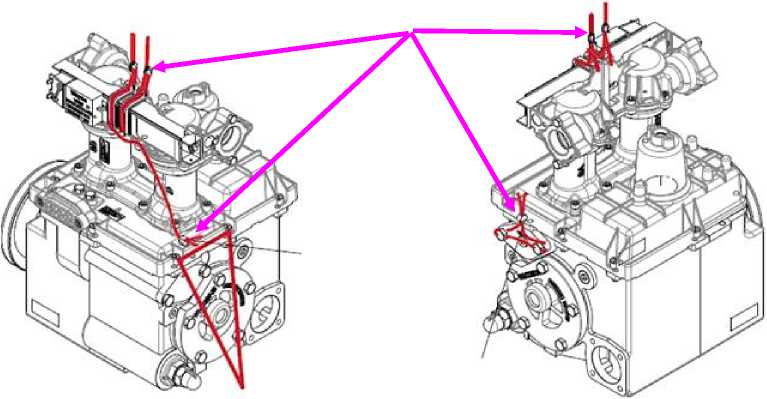

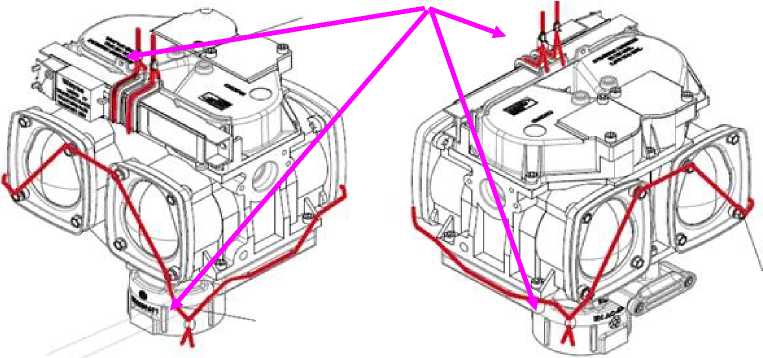

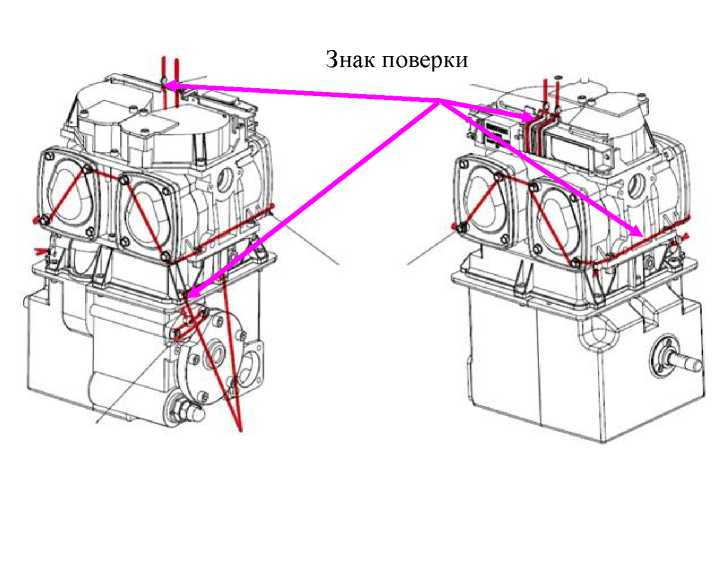

    Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места

    нанесения знака поверки


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Колонка раздаточная комбинированная топлива и сжиженного газа

    Helix 6000 B2B LPG

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Паспорт

    -

    1 экз.

    Методика поверки

    РТ-МП-5217-449-2018

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальный расход при измерениях объёма топлива, л/мин

    40, 70, 120

    Наименьший расход при измерениях объёма топлива, л/мин

    4, 7, 12

    Минимальная доза выдачи топлива, л

    2 или 5

    Максимальная производительность в зависимости от давления в баке при выдаче сжиженного газа, л/мин

    50

    Минимальная производительность в зависимости от давления в баке при выдаче сжиженного газа, л/мин

    5

    Минимальная доза выдачи сжиженного газа, л

    5

    Пределы допускаемой относительной погрешности колонки при измерениях объёма сжиженного газа, %

    ±1

    Пределы допускаемой относительной погрешности колонки при измерениях объёма топлива, %

    ±0,25

    Сходимость показаний, %

    10,251

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Максимальное давление сжиженного газа, МПа

    1,8

    Минимальное давление сжиженного газа, МПа

    1,0

    Параметры электрического питания:

    - напряжение переменного тока, В

    230 + 324,5 ,380-5378

    - частота переменного тока, Гц

    50+1

    Потребляемая мощность, Вт, не более

    4170

    Количество видов топлива, шт.

    от 2 до 5

    Количество раздаточных рукавов для топлива, шт., не более

    8

    Количество раздаточных рукавов для сжиженного газа, шт., не более

    2

    Г абаритные размеры, мм, не более

    2200x2250x670

    Масса, кг, не более

    880

    Длина раздаточного рукава, м, не более

    4

    Емкость цифрового табло:

    - объём, л

    999999

    - стоимость, руб.

    9999999

    - цена за 1 л, руб.

    99999

    Продолжение таблицы 3

    Наименование характеристики

    Значение

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    • - атмосферное давление, кПа

    от -40 до +60 от 84,0 до 106,7 до 95

    Маркировка взрывозащиты

    II Gb IIA T3 X


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
