Номер по Госреестру СИ: 73726-18
73726-18 Колонки раздаточные сжатого природного газа
(Helix серии 6000 CNG)
Назначение средства измерений:
Колонки раздаточные сжатого природного газа Helix серии 6000 CNG предназначены для измерений массы сжатого (компримированного) природного газа по ГОСТ 27577-2000.
Внешний вид.
Колонки раздаточные сжатого природного газа
Рисунок № 1
Внешний вид.
Колонки раздаточные сжатого природного газа
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 29.12.2024
Номер записи -
ID в реестре СИ - 529716
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Dover Fueling Solutions UK Limited"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2824 от 2018.12.29 Об утверждении типов средств измерений
Наличие аналогов СИ: Колонки раздаточные сжатого природного газа (Helix серии 6000 CNG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
73726-18 Колонки раздаточные сжатого природного газа (Helix серии 6000 CNG) Фирма "Dover Fueling Solutions UK Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
71015-18 Колонки для отпуска сжатого природного газа (Шельф …CNG) ООО "НПК "ШЕЛЬФ" (РОССИЯ г.Шахты) |
Все средства измерений ООО "НПК "ШЕЛЬФ"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
72356-18 06.09.2024 |
Колонки топливораздаточные, Helix Фирма "Dover Fueling Solutions UK Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
73727-18 29.12.2024 |
Колонки раздаточные жидкости, AdBlue Helix 6000 AdBlue Фирма "Dover Fueling Solutions UK Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
73726-18 29.12.2024 |
Колонки раздаточные сжатого природного газа, Helix серии 6000 CNG Фирма "Dover Fueling Solutions UK Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
73696-18 29.12.2024 |
Колонки раздаточные сжиженного газа, Helix LPG Фирма "Dover Fueling Solutions UK Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
73765-19 14.01.2024 |
Колонки раздаточные комбинированные топлива и сжиженного газа, Helix 6000 B2B LPG Фирма "Dover Fueling Solutions UK Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
77009-19 23.12.2024 |
Установки раздаточные, Quantium 510 AdBlue Фирма "Dover Fueling Solutions UK Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Кто поверяет Колонки для отпуска сжатого природного газа (Шельф …CNG)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Колонки для отпуска сжатого природного газа (Шельф …CNG)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение выполняет функции управления клапанами, подсчётом массы отпускаемого сжатого газа, вывод информации о массе отпущенного сжатого газа и его стоимости на дисплей и интерфейсы связи, управление режимами работы колонки.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TOS01802 |
|
Номер версии (идентификационный номер) ПО |
02X |
|
Цифровой идентификатор ПО (контрольная сумма) |
5B43 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и колонку в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к колонкам раздаточным сжатого природного газа Helix серии 6000 CNG
Техническая документация фирмы «DOVER FUELING SOLUTIONS UK LIMITED», Соединенное Королевство
Поверка
Поверкаосуществляется по документу РТ-МП-5220-449-2018 «ГСИ. Колонки раздаточные сжатого природного газа Helix серии 6000 CNG. Методика поверки», утверждённому ФБУ «Ростест -Москва» 17.09.2018 г.
Основное средство поверки:
- весы, наибольший предел взвешивания 100 кг, класс средний по ГОСТ OIML R
76-1-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт, электронновычислительное устройство OTP-ELT CNG, индикатор и расходомер массовый CNGmass.
Изготовитель
Фирма «DOVER FUELING SOLUTIONS UK LIMITED», Соединенное Королевство Адрес: Exchange Tower, 19 Canning Street, Edinburgh, EH3 8EH UKАдрес места производства: Unit 3, Baker Road, West Pitkerro Industrial Estate, Dundee, DD5 3RT, UK
Телефон: +44 (0)1382 598 000
Web-сайт: doverfuelingsolutions.com
Е-mail: waynerus@doverfs.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»Адрес: 117418, г. Москва, Нахимовский пр., 31
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
Е-mail: info@rostest.ru
Принцип действия колонок раздаточных сжатого природного газа Helix серии 6000 CNG основан на измерениях массы сжатого газа, который через фильтр и приёмный клапан подаётся в расходомер массовый CNGmass производства фирмы Endress+Hauser Flowtec AG, Швейцария, из которого через блок клапанов высокого давления с электромагнитным или пневматическим приводом и раздаточный рукав с краном поступает в газовый баллон транспортного средства.
Информация о массе сжатого газа, прошедшего через расходомер, по протоколу Modbus поступает в электронно-вычислительное устройство. На индикаторе колонки отображается масса отпускаемого сжатого газа, цена за килограмм и стоимость.
Колонки раздаточные сжатого природного газа Helix серии 6000 CNG состоят из корпуса, измерительного блока, блока электроники, раздаточных рукавов, выдерживающих давление не менее 35 МПа, индикатора, а также могут комплектоваться электромеханическим счетчиком суммарного учета, мультимедийным дисплеем и терминалом оплаты.

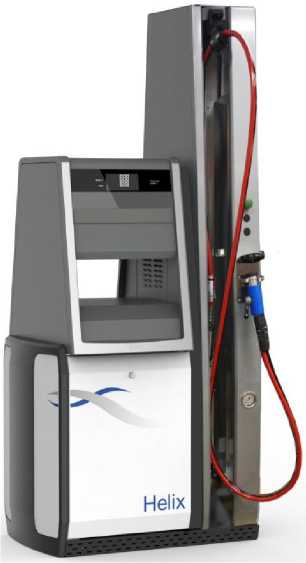

Общий вид колонок раздаточных сжатого природного газа Helix серии 6000 CNG представлен на рисунке 1.

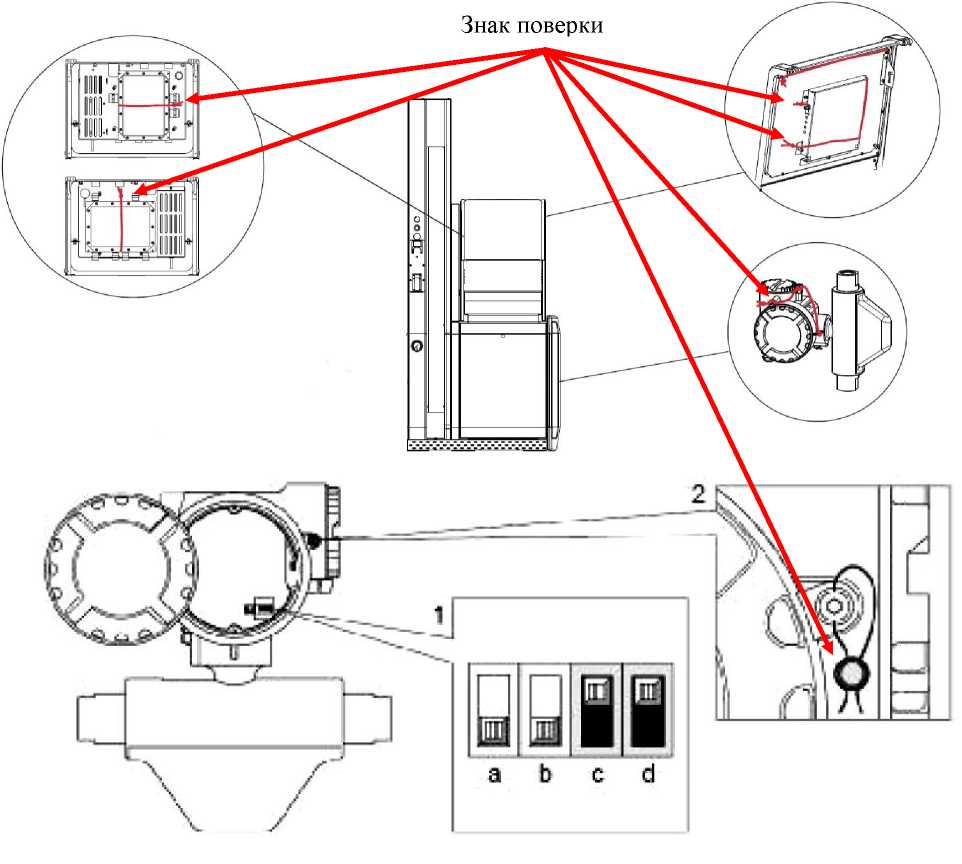

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 1- Общий вид средства измерений
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон расходов, кг/мин |
от 0,8 до 80 |
|
Минимальная доза отпуска сжатого природного газа, кг |
5,0 |
|
Пределы допускаемой относительной погрешности колонки, % |
±1,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное давление сжатого природного газа, МПа |
25 |
|
Параметры электрического питания: - напряжение переменного тока, В |
230 +23 |
|
- частота переменного тока, Гц |
50 +1 |
|
Потребляемая мощность, Вт, не более |
200 |
|
Г абаритные размеры, мм, не более |
893x600x2050 |
|
Масса, кг, не более |
300 |
|
Длина раздаточного рукава, м |
от 3,5 до 6,0 |
|
Маркировка взрывозащиты |
II Gb IIA T3 X |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +60 |
|
- относительная влажность, % |
до 95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
