Сведения о средстве измерений: 73696-18 Колонки раздаточные сжиженного газа

Номер по Госреестру СИ: 73696-18
73696-18 Колонки раздаточные сжиженного газа
(Helix LPG)

Назначение средства измерений:
Колонки раздаточные сжиженного газа Helix LPG предназначены для измерений объёма сжиженного углеводородного газа по ГОСТ 27578-87 и ГОСТ Р 52087-2003.

сертификация программного обеспечения
Внешний вид. Колонки раздаточные сжиженного газа, http://oei-analitika.ru рисунок № 1
Внешний вид.
Колонки раздаточные сжиженного газа
Рисунок № 1
Внешний вид. Колонки раздаточные сжиженного газа, http://oei-analitika.ru рисунок № 2
Внешний вид.
Колонки раздаточные сжиженного газа
Рисунок № 2
Внешний вид. Колонки раздаточные сжиженного газа, http://oei-analitika.ru рисунок № 3
Внешний вид.
Колонки раздаточные сжиженного газа
Рисунок № 3
Внешний вид. Колонки раздаточные сжиженного газа, http://oei-analitika.ru рисунок № 4
Внешний вид.
Колонки раздаточные сжиженного газа
Рисунок № 4
Внешний вид. Колонки раздаточные сжиженного газа, http://oei-analitika.ru рисунок № 5
Внешний вид.
Колонки раздаточные сжиженного газа
Рисунок № 5
Внешний вид. Колонки раздаточные сжиженного газа, http://oei-analitika.ru рисунок № 6
Внешний вид.
Колонки раздаточные сжиженного газа
Рисунок № 6

Общие сведения

Дата публикации - 04.12.2023
Срок свидетельства - 29.12.2024
Номер записи -
ID в реестре СИ - 529746
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

СВКМ-15Г, Helix 6000 LPG,

Производитель

Изготовитель - Фирма "Dover Fueling Solutions UK Limited"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 4
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 973 дн.

Приказы РСТ, где упоминается данный тип СИ

№2824 от 2018.12.29 Об утверждении типов средств измерений

Наличие аналогов СИ: Колонки раздаточные сжиженного газа (Helix LPG)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
73696-18 Колонки раздаточные сжиженного газа (Helix LPG)
Фирма "Dover Fueling Solutions UK Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
66705-17 Колонки для отпуска сжиженного газа ("Шельф …LPG")
Общество с ограниченной ответственностью "Научно-производственная компания "Шельф" (ООО "НПК "Шельф") (РОССИЯ Ростовская обл., г. Шахты)

Все средства измерений Общество с ограниченной ответственностью "Научно-производственная компания "Шельф" (ООО "НПК "Шельф")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
72356-18
06.09.2024
Колонки топливораздаточные, Helix
Фирма "Dover Fueling Solutions UK Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
73727-18
29.12.2024
Колонки раздаточные жидкости, AdBlue Helix 6000 AdBlue
Фирма "Dover Fueling Solutions UK Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
73726-18
29.12.2024
Колонки раздаточные сжатого природного газа, Helix серии 6000 CNG
Фирма "Dover Fueling Solutions UK Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
73696-18
29.12.2024
Колонки раздаточные сжиженного газа, Helix LPG
Фирма "Dover Fueling Solutions UK Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
73765-19
14.01.2024
Колонки раздаточные комбинированные топлива и сжиженного газа, Helix 6000 B2B LPG
Фирма "Dover Fueling Solutions UK Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
77009-19
23.12.2024
Установки раздаточные, Quantium 510 AdBlue
Фирма "Dover Fueling Solutions UK Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Колонки для отпуска сжиженного газа ("Шельф …LPG")

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ОМСКИЙ ЦСМ"
(RA.RU.311220)
РСТ
  • Helix 6000 LPG
  • 4 0 4 0 4 0 4
    АО "МЕДТЕХНИКА"
    (RA.RU.311218)
  • СВКМ-15Г
  • 2 0 2 0 0 0 0

    Стоимость поверки Колонки для отпуска сжиженного газа ("Шельф …LPG")

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Мордовский ЦСМ
    Республика Мордовия
    1656 1656

    Программное обеспечение

    Программное обеспечение выполняет функции вычисления и отображения объёма отпущенного газа, управления режимами работы колонок.

    Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

    Таблица 1- Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    iGEM SW ver. 12.XX

    Номер версии (идентификационный номер) ПО

    12.XX

    Цифровой идентификатор ПО (контрольная сумма)

    62D1


    Знак утверждения типа

    Знак утверждения типа

    наносят на маркировочную табличку колонки фотолитографическим способом, на титульный лист паспорта и руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к колонкам раздаточным сжиженного газа Helix LPG

    Техническая документация фирмы «DOVER FUELING SOLUTIONS UK LIMITED», Соединенное Королевство

    Поверка

    Поверка

    осуществляется по документу РТ-МП-5221-449-2018 «ГСИ. Колонки раздаточные сжиженного газа Helix LPG. Методика поверки», утверждённому ФБУ «Ростест - Москва» 17.09.2018 г.

    Основное средство поверки:

    - мерник металлический 2-го разряда для  сжиженных газов ММСГ-1,

    (регистрационный номер в Федеральном информационном фонде 22482-07);

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке, на электронный блок, измеритель объёма поршневого типа LPG6000, или расходомер массовый LPGmass, или измеритель объёма поршневого типа GPL700.


    Изготовитель


    Фирма «DOVER FUELING SOLUTIONS UK LIMITED», Соединенное Королевство
    Адрес: Exchange Tower, 19 Canning Street, Edinburgh, EH3 8EH UK
    Адрес места производства: Unit 3, Baker Road, West Pitkerro Industrial Estate, Dundee, DD5 3RT, UK
    Телефон: +44 (0)1382 598 000
    Web-сайт: doverfuelingsolutions.com
    Е-mail: waynerus@doverfs.com

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»
    Адрес: 117418, г. Москва, Нахимовский пр., 31
    Телефон: +7 (495) 544 00 00
    Web-сайт: www.rostest.ru
    Е-mail: info@rostest.ru

    Принцип действия колонок раздаточных сжиженного газа Helix LPG основан на измерениях объёма сжиженного углеводородного газа, который насосом под давлением поступает из резервуара через сепаратор с газоотделителем и фильтром в измеритель объёма поршневого типа LPG6000 производства фирмы Petrolmeccanica s.r.l., Италия, или измеритель объёма поршневого типа GPL700 производства фирмы "DOVER FUELING SOLUTIONS UK LIMITED", Соединенное Королевство, или расходомер массовый LPGmass производства фирмы Endress+Hauser Flowtec AG, Швейцария. Затем через дифференциальный клапан, электромагнитный клапан, разрывную муфту и раздаточный рукав сжиженный газ поступает в баллоны заправляемого автотранспортного средства. Газовая фаза из газоотделителя поступает обратно в резервуар. Контроль давления жидкой фазы газа на выходе обеспечивается манометром, установленным перед раздаточным рукавом.

    Информация о количестве газа, прошедшего через измеритель объёма, поступает в электронный блок, на цифровом табло которого отображается количество выданного газа, его цена и стоимость.

    Колонки раздаточные сжиженного газа Helix LPG состоят из корпуса, измерительного блока, блока электроники, раздаточных рукавов, а также могут комплектоваться электромеханическим счетчиком суммарного учета, мультимедийным дисплеем и терминалом оплаты. Блок электроники может комплектоваться электронагревателем для устойчивой работы при отрицательных температурах окружающего воздуха.

    Колонки раздаточные сжиженного газа Helix LPG выпускаются в следующих модификациях: Helix 1000 LPG и Helix 6000 LPG, которые отличаются габаритными размерами, конструктивными особенностями и количеством опций. Колонки модификации Helix 6000 LPG могут изготавливаться в исполнении B2B.

    Обозначения колонок раздаточных сжиженного газа Helix LPG:

    Helix серия LPG Xi 23) X4 Х5 Хб Х7 Х8,

    где указывается:

    серия - 1000 или 6000;

    Xi - тип стойки:

    C - тип C-образного вида;

    S - малогабаритный.

    Х2 - конструкция (используется один или более символов для обозначения в зависимости от заказанной комплектации):

    N - узкая;

    H - верхний шланг;

    L - нижний шланг.

    Х3 - расположение:

    ID - островная, двусторонний пользовательский интерфейс;

    IS - островная, односторонний пользовательский интерфейс;

    LM - ориентация шлангов на проезд зеркально;

    Х4 - количество входов: от 1 до 5.

    Х5 - количество выходов: от 1 до 8.

    Х6 - количество гидравлических блоков: от 0 до 5

    X7 - количество раздаточных рукавов / кранов на одной стороне:

    • 1 цифра - симметричное расположение; одинаковое количество выходов и скоростей отпуска со сторон А и Б;

    • 2 цифры - асимметричное расположение; разное количество выходов или скоростей отпуска с каждой из сторон А и Б; первая цифра - сторона А, вторая цифра - сторона Б;

    Х8 - базовые технические характеристики:

    используется один или более символов для обозначения, в зависимости от заказанной комплектации, например:

    L - LPG сжиженный газ;

    M - мультимедиа;

    P - платежный модуль;

    T - платежный терминал и другие обозначения.

    Также могут быть указаны номинальный расход, л/мин, для каждого гидравлического блока. Общий вид средства измерений представлен на рисунке 1.

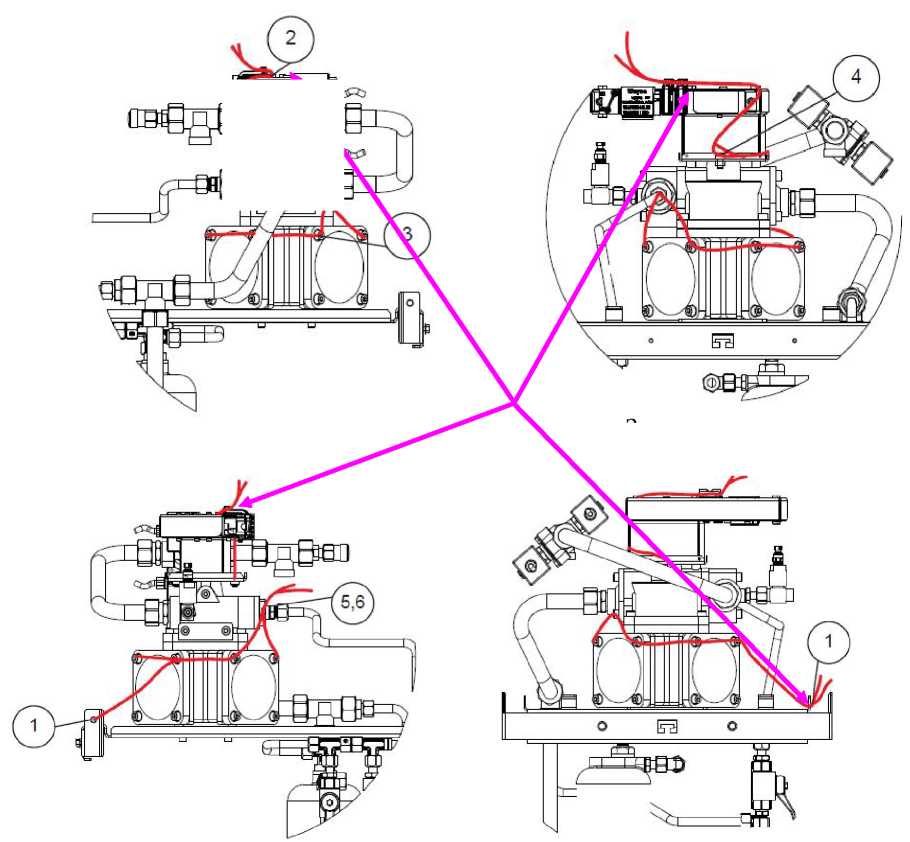

    Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

    Внешний вид. Колонки для отпуска сжиженного газа (
    Внешний вид. Колонки для отпуска сжиженного газа (

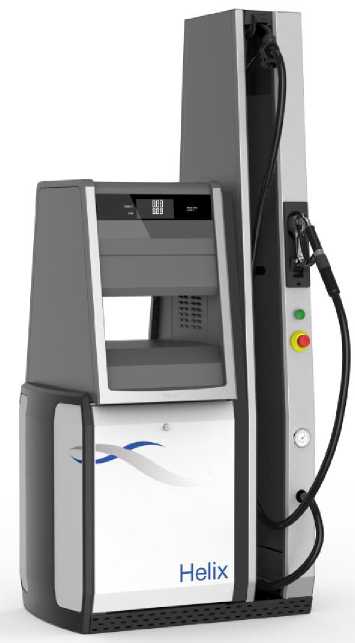

    б ) Helix 6000 LPG C-образного вида

    Рисунок 1- Общий вид средства измерений.

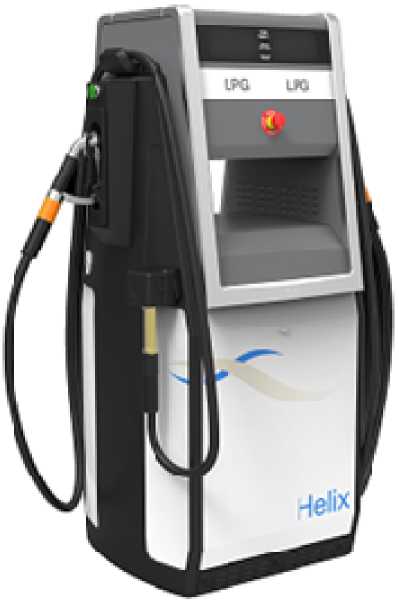

    а ) Helix 1000 LPG малогабаритный

    Внешний вид. Колонки для отпуска сжиженного газа (

    LPG6000

    ■ J-

    Ж

    ^9|l^~

    Знак поверки

    Знак поверки

    Внешний вид. Колонки для отпуска сжиженного газа (

    б) LPGmass

    Внешний вид. Колонки для отпуска сжиженного газа (

    Знак поверки

    ЕГ-Д1*]

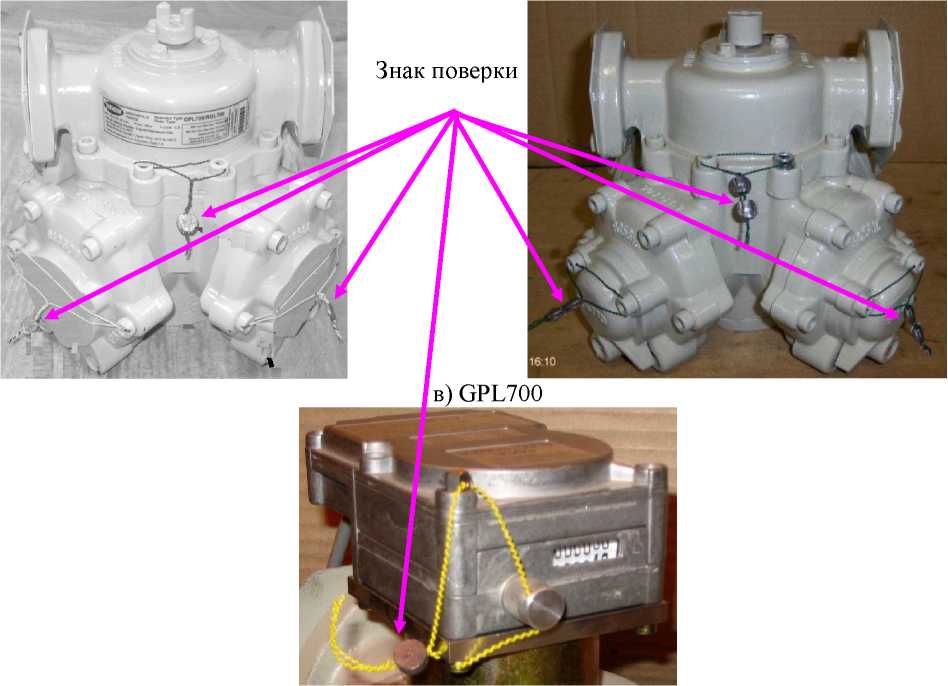

    в) GPL700

    г) датчик импульсов GPL700

    Внешний вид. Колонки для отпуска сжиженного газа (

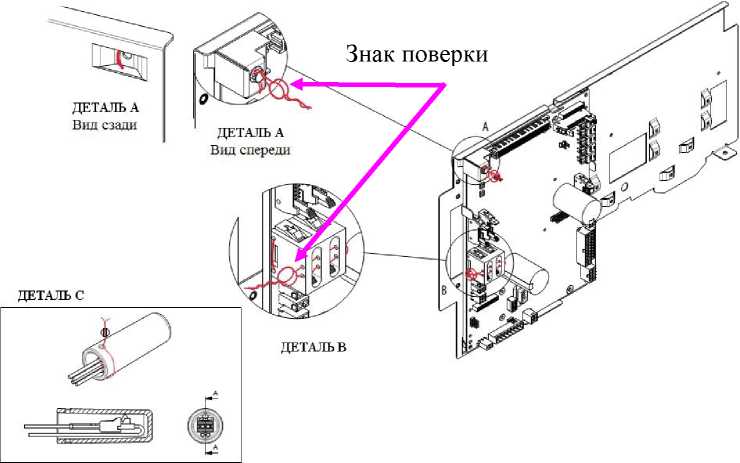

    д) электронный блок

    Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Колонка раздаточная сжиженного газа

    Helix LPG 1}

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.

    Паспорт

    -

    1 экз.

    Методика поверки

    РТ-МП-5221-449-2018

    1 экз.

    1) Модификация и исполнение зависят от заказа.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Максимальная производительность в зависимости от давления в баке, л/мин

    50

    Минимальная производительность в зависимости от давления в баке, л/мин

    5

    Минимальная доза выдачи, л

    5

    Пределы допускаемой относительной погрешности колонки, %

    ±1

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Максимальное давление сжиженного газа, МПа

    1,8

    Минимальное давление сжиженного газа, МПа

    1,0

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    230 + 23

    _ 34,5

    50+1

    Потребляемая мощность, Вт, не более

    450

    Масса, кг, не более

    180

    Г абаритные размеры, мм, не более

    2200x2250x670

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • -  относительная влажность, %

    • -  атмосферное давление, кПа

    от -40 до +60 до 95 от 84,0 до 106,7
