73033-18 Счетчики газа двухкамерные с электронным температурным компенсатором
(СГМН-ЭТ)
Назначение средства измерений:
Счетчики газа двухкамерные с электронным температурным компенсатором СГМН-ЭТ (далее - счетчики газа) предназначены для измерения израсходованного количества природного газа по ГОСТ 5542-2014 или паров сжиженного углеводородного газа по ГОСТ 20448-90, применяемых в бытовых и производственных целях.
Внешний вид.
Счетчики газа двухкамерные с электронным температурным компенсатором
Рисунок № 1
Внешний вид.
Счетчики газа двухкамерные с электронным температурным компенсатором
Рисунок № 2
Программное обеспечение
отсутствует.Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на информационную табличку (пластину с надписью) отсчетного устройства методом тампопечати и на паспорт счетчика типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам газа двухкамерным с электронным температурным компенсатором СГМН-ЭТГОСТ Р 8.618-2014 ГСИ Государственная поверочная схема для средств измерений объемного и массового расхода газа
ТУ BY 500235715.087-2010 Счетчики газа двухкамерные с электронным температурным компенсатором СГМН-ЭТ. Технические условия
Поверка
Поверкаосуществляется по документу ГОСТ 8.324-2002 «ГСИ. Счётчики газа. Методика поверки».
Основные средства поверки:
- поверочная расходомерная установка 1-го разряда по ГОСТ Р 8.618-2014 (диапазон воспроизведения объемного расхода газа от 0,04 до 10 м3/ч, пределы допускаемой относительной погрешности измерений объема газа ± 0,5%).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на навесную пломбу, расположенную на леске, проходящей через отверстие в винте, соединяющем корпус и крышку счетчика.
Изготовитель
Открытое Акционерное Общество «Новогрудский завод газовой аппаратуры» (ОАО «НЗГА»), Республика БеларусьАдрес: Республика Беларусь, 231400, г. Новогрудок, ул. Мицкевича, 109
Телефон: 8-103751597-4-37-71
E-mail: info@novogas.com
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы»(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия счетчиков газа основан на отборе части механической энергии измеряемого газа для приведения в движение мембран.
Счетчики газа состоят из измерительного механизма, корпуса, крышки, электронного отсчетного устройства со встроенным температурным компенсатором.
Измерительный механизм состоит из двух измерительных камер с мембранами, распределительного канала и распределительного механизма.
Распределительный механизм служит для управления при помощи золотников притоком газа к измерительным камерам и преобразования поступательного движения мембран в непрерывное вращательное движение коленчатого валика. На коленчатом валике установлен постоянный магнит, который один раз за оборот коленчатого валика проходит возле чувствительного элемента электронного отсчетного устройства, вызывая его срабатывание. Сигналы с чувствительного элемента считываются электронным отсчетным устройством.
Электронное отсчетное устройство выполнено в виде электронного блока с цифровым табло, элементом питания напряжением 3В, датчиком температуры и температурным корректором.
Температурный корректор производит корректировку показаний отсчетного устройства в зависимости от температуры газа, проходящего через счетчик. Температура газа измеряется полупроводниковым датчиком температуры, установленном во втулке на крышке счетчика, непосредственно контактирующей с потоком газа.
Направление потока газа обозначено стрелкой, без возможности ее удаления, на крышке счетчика.
Счетчики выпускают следующих исполнений: СГМН-ЭТ^6, СГМН-ЭТ1^6, СГМН-ЭТ'1-04, отличающихся габаритными размерами корпуса, расстоянием между осями патрубков для присоединения к газопроводу и типоразмером. Счетчики исполнений СТМН-ЭТ-С6 и СТМН-ЭТ'1-06 выпускают с левой и правой подачей газа, счетчики исполнения СТМН-ЭТ'1-04 выпускают с левой подачей газа.
При изготовлении счетчиков применяются синтетические мембраны SYREX NV - G6 производства фирмы TOYO TIRE & RUBBER CO.,LTD. (Япония) или мембраны Z-FLEX G-6 фирмы «ZGS-membrany.a.s.Zlin» (Чехия).
Внешний вид счетчика приведен на рисунке 1.
Схема пломбирования счетчика газа СТМН-ЭТ'1-04 приведена на рисунке 2.

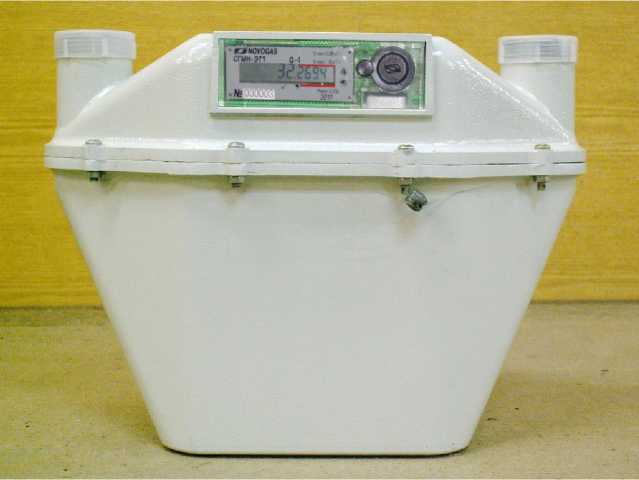

Рисунок 1 - Внешний вид счетчика газа
Схема пломбирования счетчика газа СГМН-ЭТ
Место пломбирования

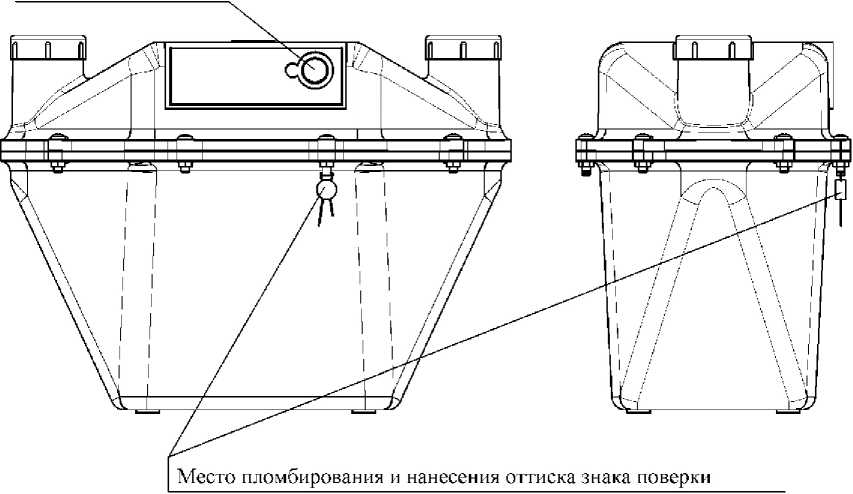

Рисунок 2 - Схема пломбирования счетчика газа
Программное обеспечение отсутствует.
Лист № 3 Всего листов 5
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальный расход, Qhom, м3/ч - для типоразмера счетчика G6 |
6,0 |
- для типоразмера счетчика G4 |
4,0 |
Максимальный расход, Q^c, м3/ч, не более - для типоразмера счетчика G6 |
10,0 |
- для типоразмера счетчика G4 |
6,0 |
Минимальный расход, QmH, м3/ч, не менее - для типоразмера счетчика G6 |
0,06 |
- для типоразмера счетчика G4 |
0,04 |
Порог чувствительности, м3/ч, не менее - для типоразмера счетчика G6 |
0,012 |
- для типоразмера счетчика G4 |
0,008 |
Допускаемая потеря давления при максимальном расходе, Па, не более - для типоразмера счетчика G6 |
250 |
- для типоразмера счетчика G4 |
200 |
Допускаемая потеря давления при номинальном расходе, Па, не более - для типоразмера счетчика G6 |
125 |
- для типоразмера счетчика G4 |
80 |
Пределы допускаемой основной относительной погрешности счетчика при выпуске из производства и после ремонта, % - при расходе от Qмин до 0,1Qhom |
±3 |
- при расходе свыше 0,1Qhom до Qмакc |
±1,5 |
Пределы допускаемой основной относительной погрешности счетчика в эксплуатации, % при расходе от Qмин до 0,1Qhom |
±5 |
при расходе свыше 0,1Qhom до Qm^ |
±3 |
Пределы допускаемой дополнительной относительной погрешности счетчика, вызванной отклонением температуры измеряемого газа от нормальной на 1 °С, % |
±0,1 |
Нормальные условия измерений: - температура измеряемой среды, °С |
от +17 до +23 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Емкость отсчетного устройства, м3 |
99999 |
Цена единицы младшего разряда отсчетного устройства, м3 |
0,0001 |
Масса, кг, не более: | |
СГМН-ЭТ |
3,3 |
СГМН-ЭТ1 |
3,5 |
Габаритные размеры, мм, не более: | |
СГМН-ЭТ | |
- высота |
240 |
- ширина |
180 |
- длина |
320 |
СГМН-ЭТ1 | |
- высота |
250 |
- ширина |
180 |
- длина |
270 |
Продолжение таблицы 2
Присоединительные размеры: Номинальное расстояние между осями патрубков, мм: СГМН-ЭТ СГМН-ЭТ1 |
250 200 |
Резьбовой патрубок с трубной резьбой по ГОСТ 6357-81 |
G1 %-В |
Диапазон температур окружающей среды, °С |
от -30 до +50 |
Диапазон температур измеряемого газа, °С |
от -30 до +50 |
Избыточное рабочее давление, кПа, не более |
3,0 |
Средняя наработка на отказ, час, не менее |
2500 |
