Номер по Госреестру СИ: 55558-13
55558-13 Счетчики газа двухкамерные
(СГМН-ЭТ)
Назначение средства измерений:
Счетчики газа двухкамерные СГМН-ЭТ (далее-счетчики газа) предназначены для измерения израсходованного количества природного газа по ГОСТ 5542-87 или паров сжиженного углеводородного газа по ГОСТ 20448-90, применяемых в бытовых и производственных целях.
Внешний вид.
Счетчики газа двухкамерные
Рисунок № 1
Внешний вид.
Счетчики газа двухкамерные
Рисунок № 2
Внешний вид.
Счетчики газа двухкамерные
Рисунок № 3
Внешний вид.
Счетчики газа двухкамерные

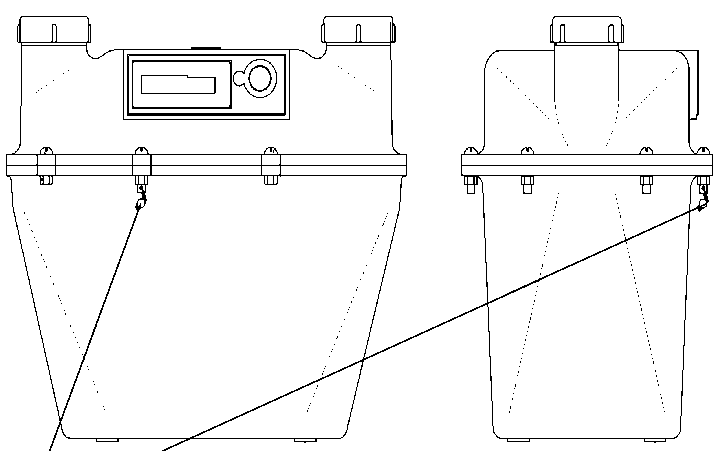

Рисунок № 4
