Номер по Госреестру СИ: 73220-18
73220-18 Автотопливозаправщики
(УСТ 5453)
Назначение средства измерений:
Автотопливозаправщики УСТ 5453 (далее - АТЗ) предназначены для транспортирования, кратковременного хранения светлых нефтепродуктов c плотностью не более 0,86 г/см3 и механизированной заправки техники с измерением выдаваемого объема топлива.
Внешний вид.
Автотопливозаправщики
Рисунок № 1
Внешний вид.
Автотопливозаправщики
Рисунок № 2
Внешний вид.
Автотопливозаправщики
Рисунок № 3
Внешний вид.
Автотопливозаправщики
Рисунок № 4
Внешний вид.
Автотопливозаправщики
Рисунок № 5
Внешний вид.
Автотопливозаправщики
Рисунок № 6
Знак утверждения типа
Знак утверждения типананосится фотохимическим или ударным способом на маркировочную табличку, прикрепляемую на цистерну АТЗ, и типографским способом на титульный лист руководства по эксплуатации и формуляра.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к автотопливозаправщикам УСТ 5453
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Государственная поверочная схема для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расхода жидкости»
ТУ 4521-134-53838447-2017 Автотопливозаправщики УСТ 5453. Технические условия
Поверка
Поверкаосуществляется по документу МП-4301-001-2018 «Автотопливозаправщики УСТ 5453. Методика поверки», утвержденному ФБУ «УРАЛТЕСТ» 20.06.2018 г.
Основные средства поверки:
Рабочий эталон единицы объема 2 разряда по Приложению к приказу Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 - комплекс градуировки резервуаров МИГ, регистрационный номер в Федеральном информационном фонде 20570-00.
Рабочий эталон единицы объема 2 разряда по Приложению к приказу Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 - мерник образцовый 2-го разряда М2р, регистрационный номер в Федеральном информационном фонде 21422-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в местах, указанных в эксплуатационной документации.
Изготовитель
Общество с ограниченной ответственностью «УралСпецТранс»(ООО «УралСпецТранс»)
ИНН 7415044142
Адрес: 456320, Челябинская обл., г. Миасс, пр. Макеева, 56 Телефон (факс): (3513) 54-63-00, (351) 215-67-77
Е-mail: kulikov_sn@ust.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)
Адрес: 620990, г. Екатеринбург, ул. Красноармейская, д. 2а Телефон: (343) 350-25-83
Факс: (343) 350-40-81
Web-сайт: www.uraltest.ru
Е-mail: uraltest@uraltest.ru
Принцип действия АТЗ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или с помощью насоса.
АТЗ являются мерой полной вместимости и изготавливаются в зависимости от технических характеристик автомобильных шасси. Конструкция цистерны выполнена в поперечном сечении в виде чемоданообразной, эллиптической, овальной или круглой формы и может состоять из одной или нескольких секций. Максимальное количество секций - 7. Каждая секция может иметь разную номинальную вместимость. Корпус цистерны изготовлен из листовой стали и усилен внутри перегородками, выполняющими так же роль поперечных волнорезов.
В верхней части каждой секции (при наличии нескольких секций) цистерны приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, воздухоотводящими трубками, в нижней части каждой секции цистерны установлены донные клапаны. На АТЗ имеется площадка обслуживания с противоскользящей поверхностью в зоне обслуживания горловины. Для подъема на площадку обслуживания служит лестница. Кран слива отстоя из цистерны, устанавливается только по требованию заказчика.
Электрооборудование АТЗ состоит из системы световой сигнализации и наружного освещения. АТЗ снабжается противопожарными средствами, к которым относятся: огнетушитель; емкость для песка; заземляющее устройство; цепь походного заземления.
Узел выдачи топлива АТЗ состоит из фильтра тонкой очистки, счетчика жидкости СЖ-ППО 40 или СЖ-ППО 25 (номер Государственного реестра 59916-15), предохранительного клапана и раздаточного рукава с раздаточным краном (пистолетом).
АТЗ выпускаются в следующих модификациях: 5453 DR-200, 5453 DR-201, 5453 DR-202, 5453 JR-200, 5453 KR-200, 5453 LR-200, 5453 MR-200, 5453 JR-201, 5453 KR-201, 5453 LR-201, 5453 MR-201, 5453 JR-202, 5453 KR-202, 5453 LR-202, 5453 MR-202, 5453 Z1-200, 5453 JR-203, 5453 KR-203, 5453 MR-203, 5453 Z1-201, 5453 JR-204, 5453 KR-204, 5453 MR-204, 5453 Z1-202, 5453 JR-205, 5453 KR-205, 5453 MR-205, 5453 Z1-203, 5453 JR-206, 5453 KR-206, 5453 MR-206, 5453 8К-200, 5453 8L-200, 5453 8M-200, 5453 8N-200, 5453 8Р-200, 5453 8R-200, 5453 8Т-200, 5453 8U-200, 5453 8Y-200, 5453 8Z-200, 5453 Z1-204, 5453 JR-207, 5453 KR-207, 5453 MR-207, 5453 8К-201, 5453 8L-201, 5453 8M-201, 5453 8N-201, 5453 8Р-201, 5453 8R-201, 5453 8Т-201, 5453 8U-201, 5453 8Y-201, 5453 8Z-201, 5453 Z1-205, 5453 8К-202, 5453 8L-202, 5453 8M-202, 5453 8N-202, 5453 8Р-202, 5453 8R-202, 5453 8Т-202, 5453 8U-202, 5453 8Y-202, 5453 8Z-202, 5453 7Y-200, 5453 7Z-200, 5453 AD-200, 5453 SA-200, 5453 H1-200, 5453 Z1-206, 5453 MA-200, 5453 T1-200, 5453 V1-200, 5453 8К-203, 5453 8L-203, 5453 8M-203, 5453 8N-203, 5453 8Р-203, 5453 8R-203, 5453 8Т-203, 5453 8U-203, 5453 8Y-203, 5453 8Z-203, 5453 7Y-201, 5453 7Z-201, 5453 AD-201, 5453 SA-201, 5453 H1-201, 5453 Z1-207, 5453 MA-201, 5453 T1-201, 5453 V1-201, 5453 8К-204, 5453 8L-204, 5453 8M-204, 5453 8N-204, 5453 8Р-204, 5453 8R-204, 5453 8Т-204, 5453 8U-204, 5453 8Y-204, 5453 8Z-204, 5453 7Y-202, 5453 7Z-202, 5453 AD-202, 5453 SA-202, 5453 H1-202, 5453 Z1-208, 5453 MA-202, 5453 T1-202, 5453 V1-202, 5453 8К-205, 5453 8L-205, 5453 8M-205, 5453 8N-205, 5453 8Р-205, 5453 8R-205, 5453 8Т-205, 5453 8U-205, 5453 8Y-205, 5453 8Z-205, 5453 7Y-203, 5453 7Z-203, 5453 AD-203, 5453 SA-203, 5453 H1-203, 5453 Z1-209, 5453 MA-203, 5453 T1-203, 5453 V1-203, 5453 8К-206, 5453 8L-206, 5453 8M-206,
5453 8N-206, 5453 8Р-206, 5453 8R-206, 5453 8Т-206, 5453 8U-206, 5453 8Y-206, 5453 8Z-206, 5453 7Y-204, 5453 7Z-204, 5453 AD-204, 5453 SA-204, 5453 H1-204, 5453 Z1-210, 5453 MA-204, 5453 T1-204, 5453 V1-204, 5453 8К-207, 5453 8L-207, 5453 8M-207, 5453 8N-207, 5453 8Р-207, 5453 8R-207, 5453 8Т-207, 5453 8U-207, 5453 8Y-207, 5453 8Z-207, 5453 7Y-205, 5453 7Z-205, 5453 AD-205, 5453 SA-205, 5453 H1-205, 5453 Z1-211, 5453 MA-205, 5453 T1-205, 5453 V1-205, 5453 8L-208, 5453 8M-208, 5453 8N-208, 5453 8R-208, 5453 8Т-208, 5453 8U-208, 5453 8Y-208, 5453 8Z-208, 5453 7Y-206, 5453 7Z-206, 5453 AD-206, 5453 SA-206, 5453 H1-206, 5453 Z1-212, 5453 MA-206, 5453 T1-206, 5453 V1-206, 5453 8L-211, 5453 8M-211, 5453 8N-211, 5453 8R-211, 5453 8Т-211, 5453 8U-211, 5453 8Y-211, 5453 8Z-211, 5453 7Z-209, 5453 AD-209, 5453 SA-209, 5453 H1-209, 5453 Z1-215, 5453 MA-209, 5453 T1-209, 5453 V1-209, 5453 8L-212, 5453 8M-212, 5453 8N-212, 5453 8R-212, 5453 8Т-212, 5453 8U-212, 5453 8Y-212, 5453 8Z-212, 5453 7Z-210, 5453 AD-210, 5453 SA-210, 5453 H1-210, 5453 Z1-216, 5453 MA-210, 5453 T1-210, 5453 V1-210, 5453 8L-213, 5453 8M-213, 5453 8N-213, 5453 8R-213, 5453 8Т-213, 5453 8U-213, 5453 8Y-213, 5453 8Z-213, 5453 7Z-211, 5453 AD-211, 5453 SA-211, 5453 H1-211, 5453 Z1-217, 5453 MA-211, 5453 T1-211, 5453 V1-211, 5453 8L-214, 5453 8M-214, 5453 8N-214, 5453 8R-214, 5453 8Т-214, 5453 8U-214, 5453 8Y-214, 5453 8Z-214, 5453 7Z-212, 5453 AD-212, 5453 UA-200, 5453 SA-212, 5453 H1-212, 5453 Z1-218, 5453 MA-212, 5453 T1-212, 5453 V1-212, 5453 8L-215, 5453 8M-215, 5453 8N-215, 5453 8R-215, 5453 8Т-215, 5453 8U-215, 5453 8Y-215, 5453 8Z-215, 5453 7Z-213, 5453 AD-213, 5453 UA-201, 5453 SA-213, 5453 H1-213, 5453 Z1-219, 5453 MA-213, 5453 8L-216, 5453 8M-216, 5453 8N-216, 5453 8R-216, 5453 8Т-216, 5453 8U-216, 5453 8Y-216, 5453 8Z-216, 5453 7Z-214, 5453 AD-214, 5453 UA-202, 5453 SA-214, 5453 H1-214, 5453 Z1-220, 5453 MA-214, 5453 3W-200, 5453 3Х-200, 5453 UA-203, 5453 SA-215, 5453 H1-215, 5453 Z1-221, 5453 MA-215, 5453 T1-215, 5453 V1-215, 5453 3W-201, 5453 3Х-201, 5453 UA-204, 5453 SA-216, 5453 H1-216, 5453 Z1-222, 5453 MA-216, 5453 T1-216, 5453 V1-216, 5453 3W-202, 5453 3Х-202, 5453 UA-205, 5453 SA-217, 5453 H1-217, 5453 Z1-223, 5453 MA-217, 5453 T1-217, 5453 V1-217, 5453 8S-200, 5453 3W-203, 5453 3Х-203, 5453 3Z-200, 5453 5К-200, 5453 5L-200, 5453 3Y-200, 5453 5J-200, 5453 UA-206, 5453 SA-218, 5453 H1-218, 5453 Z1-224, 5453 MA-218, 5453 T1-218, 5453 V1-218, 5453 8S-201, 5453 3W-204, 5453 3Х-204, 5453 3Z-201, 5453 5К-201, 5453 5L-201, 5453 3Y-201, 5453 5J-201, 5453 UA-207, 5453 SA-219, 5453 H1-219, 5453 Z1-225, 5453 MA-219, 5453 T1-219, 5453 V1-219, 5453 8S-202, 5453 3W-205, 5453 3Х-205, 5453 3Z-202, 5453 5К-202, 5453 5L-202, 5453 3Y-202, 5453 5J-202, 5453 UA-208, 5453 SA-220, 5453 H1-220, 5453 Z1-226, 5453 MA-220, 5453 T1-220, 5453 V1-220, 5453 8S-203, 5453 3W-206, 5453 3Х-206, 5453 3Z-203, 5453 5К-203, 5453 5L-203, 5453 3Y-203, 5453 5J-203, 5453 UA-209, 5453 SA-221, 5453 H1-221, 5453 Z1-227, 5453 MA-221, 5453 T1-221, 5453 V1-221, 5453 8S-204, 5453 3W-207, 5453 3Х-207, 5453 3Z-204, 5453 5К-204, 5453 5L-204, 5453 3Y-204, 5453 5J-204, 5453 UA-210, 5453 SA-222, 5453 H1-222, 5453 Z1-228, 5453 MA-222, 5453 T1-222, 5453 V1-222, 5453 8S-205 5453 3Z-205, 5453 5К-205, 5453 5L-205, 5453 3Y-205, 5453 5J-205, 5453 UA-211, 5453 SA-223, 5453 H1-223, 5453 Z1-229, 5453 MA-223, 5453 T1-223, 5453 V1-223, 5453 8S-206, 5453 3Z-206, 5453 5К-206, 5453 5L-206, 5453 3Y-206, 5453 5J-206, 5453 UA-212, 5453 SA-224, 5453 H1-224, 5453 Z1-230, 5453 MA-224, 5453 T1-224, 5453 V1-224, 5453 8S-207, 5453 3Z-207, 5453 5L-207, 5453 3Y-207, 5453 5J-207, 5453 UA-213, 5453 SA-225, 5453 H1-225, 5453 Z1-231, 5453 MA-225, 5453 T1-225, 5453 V1-225, 5453 8S-208, 5453 3Z-208, 5453 5L-208, 5453 3Y-208, 5453 5J-208, 5453 UA-214, 5453 SA-226, 5453 H1-226, 5453 Z1-232, 5453 MA-226, 5453 T1-226, 5453 V1-226, 5453 8S-209, 5453 3Z-209, 5453 5L-209, 5453 3Y-209, 5453 5J-209, 5453 UA-215, 5453 SA-227, 5453 H1-227, 5453 Z1-233, 5453 MA-227, 5453 T1-227, 5453 V1-227, 5453 8S-210, 5453 3Z-210, 5453 5L-210, 5453 3Y-210, 5453 5J-210, 5453 UA-216, 5453 SA-228, 5453 H1-228, 5453 Z1-234, 5453 MA-228, 5453 T1-228, 5453 V1-228, 5453 8S-211, 5453 3Z-211, 5453 5L-211, 5453 3Y-211, 5453 5J-211, 5453 UA-217, 5453 SA-229, 5453 H1-229, 5453 Z1-235, 5453 MA-229, 5453 T1-229, 5453 V1-229, 5453 8S-212, 5453 3Z-212, 5453 5L-212, 5453 3Y-212, 5453 5J-212, 5453 UA-218, 5453 SA-230, 5453 H1-230, 5453 Z1-236, 5453 MA-230, 5453 T1-230, 5453 V1-230 ,5453 8S-213, 5453 3Z-213, 5453 5L-213, 5453 3Y-213, 5453 5J-213, 5453 UA-219, 5453 SA-231, 5453 H1-231, 5453 Z1-237, 5453 MA-231, 5453 T1-231, 5453 V1-231, 5453 8S-214, 5453 3Z-214, 5453 5L-214, 5453 3Y-214, 5453 5J-214, 5453 UA-220, 5453 SA-232, 5453 H1-232, 5453 Z1-238, 5453 MA-232, 5453 T1-232, 5453 V1-232, 5453 8S-215, 5453 3Z-215, 5453 5L-215, 5453 3Y-215, 5453 5J-215, 5453 UA-221, 5453 SA-233, 5453 H1-233, 5453 Z1-239, 5453 MA-233, 5453 T1-233, 5453 V1-233, 5453 3Z-216, 5453 5L-216, 5453 3Y-216, 5453 5J-216, 5453 UA-222, 5453 SA-234, 5453 H1-234, 5453 Z1-240, 5453 MA-234, 5453 T1-234, 5453 V1-234, 5453 3Z-217, 5453 5L-217, 5453 3Y-217, 5453 5J-217, 5453 UA-223, 5453 SA-235, 5453 H1-235, 5453 Z1-241, 5453 MA-235, 5453 T1-235, 5453 V1-235, 5453 3Z-218, 5453 5L-218, 5453 3Y-218, 5453 5J-218, 5453 UA-224, 5453 SA-236, 5453 H1-236, 5453 Z1-242, 5453 MA-236, 5453 T1-236, 5453 V1-236, которые отличаются геометрическими размерами и номинальной вместимостью.
Общий вид АТЗ представлен на рисунках 1 - 4.
Схема пломбировки от несанкционированного доступа представлена на рисунках 5 - 7.

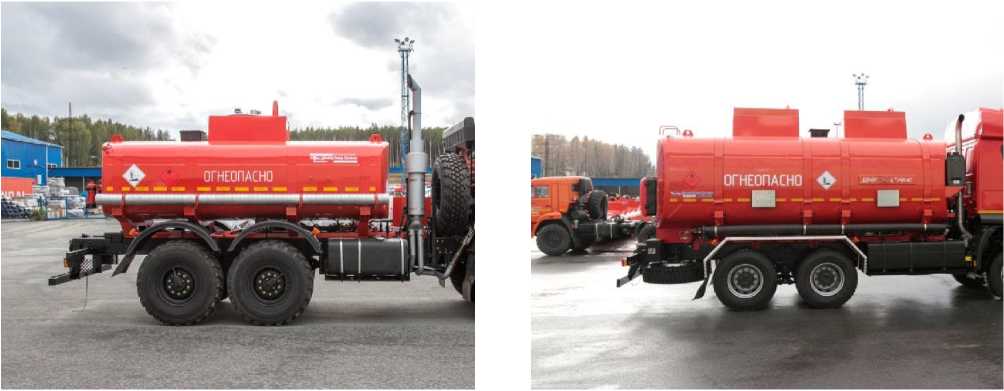

Рисунок 1 - Общий вид АТЗ с одной секцией

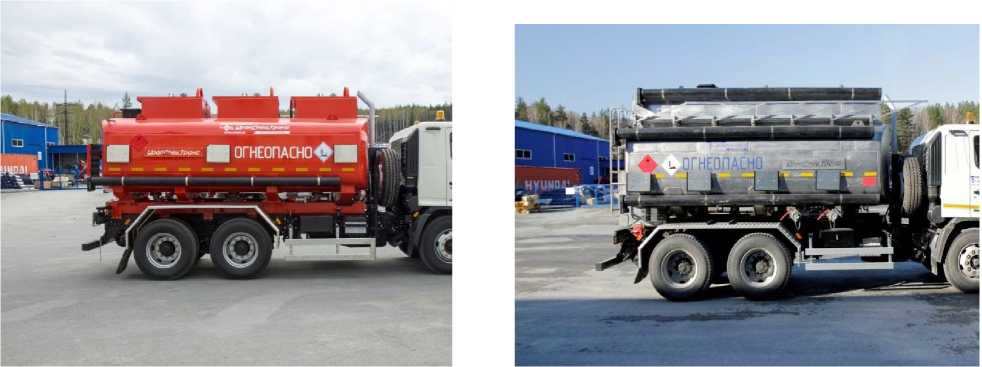

Рисунок 2 - Общий вид АТЗ с двумя секциями
Рисунок 3 - Общий вид АТЗ с тремя секциями Рисунок 4 - Общий вид АТЗ с вариантами
исполнения от четырех до семи секций
Место пломбирования
Место пломбирования

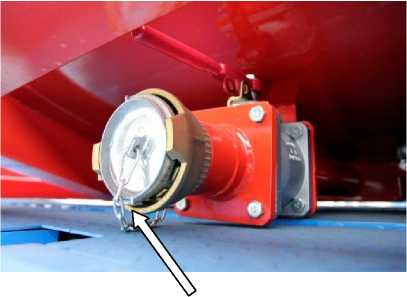

Рисунок 6 - Кран слива отстоя из АТЗ (при наличии в конструкции)

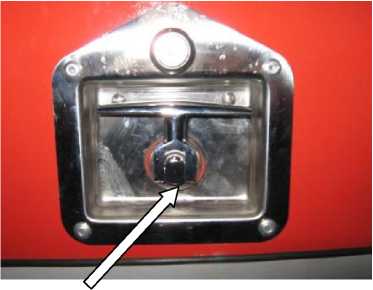

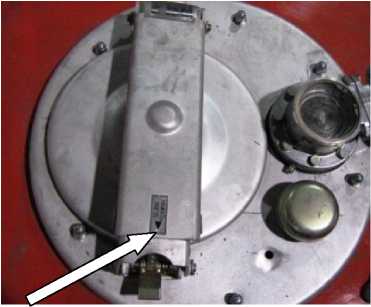

Рисунок 5 - Запорный механизм крышки заливной горловины АТЗ
Место пломбирования
Место пломбирования
Рисунок 7 - Ручка открывания технологического отсека или заглушка открывания трубопровода слива топлива из АТЗ (в зависимости от конструктивного исполнения)
Таблица 8 -
Наименование |
Обозначение |
Количество |
Автотопливозаправщик |
1 шт. | |
Огнетушитель |
2 шт. | |
Ёмкость для песка |
1 шт. | |
Заземляющее утройство |
1 шт. | |
Цепь походного заземления |
1 шт. | |
Руководство по эксплуатации на насос |
1 экз. | |
Руководство по эксплуатации |
5453.00.00.000 РЭ |
1 экз. |
Формуляр |
5453.00.00.000 Ф |
1 экз. |
Методика поверки |
МП-4301-001-2018 |
1 экз. |
Таблица 1 -
Наименование характеристики |
Значение | |||||
Модификация |
5453 DR-200 |
5453 DR-201 |
5453 DR-202 |
5453 JR-200, 5453 KR-200, 5453 LR-200, 5453 MR-200 |
5453 JR-201, 5453 KR-201, 5453 LR-201, 5453 MR-20 |
5453 JR-202, 5453 KR-202, 5453 LR-202, 5453 MR-202, 5453 Z1-200 |
Номинальная вместимость цистерны, м3 |
0,500±0,015 |
1,000±0,030 |
1,500±0,045 |
2,000±0,050 |
2,500±0,063 |
3,000±0,075 |
Номинальная вместимость секций, м3 |
0,5 |
от 0,5 до 1,0 |
от 0,5 до 1,5 |
от 0,5 до 2,0 |
от 0,5 до 2,5 |
от 0,5 до 3,0 |
Количество секций |
от 1 до 3 включ. | |||||
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | |||||
Объем вместимости горловины цистерны (секций), м3, не менее |
0,01 |
0,02 |
0,03 |
0,04 |
0,05 |
0,06 |
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0005 |
0,0010 |
0,0015 |
0,0020 |
0,0025 |
0,0030 |
Время заполнения цистерны (секций) своим насосом, мин, не более |
3,0 |
4,0 |
5,0 |
7,0 |
8,5 |
9,0 |
Время слива цистерны (секций) своим насосом, мин, не более |
2,0 |
3,0 |
4,0 |
6,0 |
7,0 |
8,0 |
Время слива цистерны (секций) самотеком, мин, не более |
8 |
10 |
12 |
14 |
16 |
18 |
Габаритные размеры (длинах ширинах высота), мм, не более |
6610x2550x2340 |
7840x2550x3300 | ||||
Снаряженная масса, кг, не более |
2150 |
4950 | ||||
Полная масса, кг, не более |
3500 |
8700 | ||||
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более |
±3,0 |
±2,5 | ||||
Пределы допускаемой относительной погрешности измерительного устройства топливораздачи, % |
±0,5 | |||||
* при периодической поверке |
Наименование характеристики |
Значение | ||||
Модификация |
5453JR-203, |
5453JR-204, |
5453 JR-205, |
5453 JR-206, 5453 KR-206, |
5453 JR- 207, 5453 KR-207, |
5453KR-203, |
5453KR-204, |
5453 KR-205, |
5453 MR-206, 5453 8К-200, |
5453 MR-207, 5453 8К-201, | |
5453MR-203, |
5453MR-204, |
5453 MR-205, |
5453 8L-200, 5453 8M-200, |
5453 8L-201, 5453 8M-201, | |
5453Z1-201 |
5453Z1-202 |
5453 Z1-203 |
5453 8N-200, 5453 8Р-200, |
5453 8N-201, 5453 8Р-201, | |
5453 8R-200, 5453 8Т-200, |
5453 8R-201, 5453 8Т-201, | ||||
5453 8U-200, 5453 8Y-200, |
5453 8U-201, 5453 8Y-201, | ||||
5453 8Z-200, 5453 Z1-204 |
5453 8Z-201, 5453 Z1-205 | ||||
Номинальная вместимость цистерны, м3 |
3,500±0,088 |
4,000±0,100 |
4,500±0,113 |
5,000±0,100 |
5,500±0,110 |
Номинальная вместимость секций, м3 |
от 0,5 до 3,5 |
от 0,5 до 4,0 |
от 0,5 до 4,5 |
от 0,5 до 5,0 |
от 0,5 до 5,5 |
Количество секций |
от 1 до 3 включ. | ||||
Пределы допускаемой относительной | |||||
погрешности вместимости цистерны (секций)*, % |
±0,4 | ||||
Объем вместимости горловины цистерны (секций), м3, не менее |
0,07 |
0,08 |
0,09 |
0,10 |
0,11 |
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0035 |
0,0040 |
0,0045 |
0,0050 |
0,0055 |
Время заполнения цистерны (секций) своим насосом, мин, не более |
10,0 |
11,0 |
12,0 |
13,0 |
14,0 |
Время слива цистерны (секций) своим насосом, мин, не более |
9,0 |
10,0 |
10,5 |
11,0 |
12,0 |
Время слива цистерны (секций) самотеком, мин, не более |
19 |
21 |
23 |
25 |
27 |
Габаритные размеры (длинахширинах высота), мм, не более |
7840x2550x3300 |
8365x2550x4000 | |||
Снаряженная масса, кг, не более |
4950 |
9255 | |||
Полная масса, кг, не более |
8700 |
14400 | |||
Разность между номинальной и действи- | |||||
тельной вместимостью цистерны (секций), %, не более |
±2,5 |
±2,0 | |||
Пределы допускаемой относительной | |||||
погрешности измерительного устройства топливораздачи, % |
±0,5 | ||||
* при периодической поверке |
Наименование характеристики |
Значение | ||||||||
Модификация |
5453 8К-202, |
5453 8К-203, |
5453 8К-204, |
5453 8К-205, |
5453 8К-206, |
5453 8К-207, |
5453 8L-208, |
5453 8L-209, |
5453 8L-210, |
5453 8L-202, |
5453 8L-203, |
5453 8L-204, |
5453 8L-205, |
5453 8L-206, |
5453 8L-207, |
5453 8M-208, |
5453 8M-209, |
5453 8M-210, | |
5453 8M-202, |
5453 8M-203, |
5453 8M-204, |
5453 8M-205, |
5453 8M-206, |
5453 8M-207, |
5453 8N-208, |
5453 8N-209, |
5453 8N-210, | |
5453 8N-202, |
5453 8N-203, |
5453 8N-204, |
5453 8N-205, |
5453 8N-206, |
5453 8N-207, |
5453 8R-208, |
5453 8R-209, |
5453 8R-210, | |
5453 8Р-202, |
5453 8Р-203, |
5453 8Р-204, |
5453 8Р-205, |
5453 8Р-206, |
5453 8Р-207, |
5453 8Т-208, |
5453 8Т-209, |
5453 8Т-210, | |
5453 8R-202, |
5453 8R-203, |
5453 8R-204, |
5453 8R-205, |
5453 8R-206, |
5453 8R-207, |
5453 8U-208, |
5453 8U-209, |
5453 8U-210, | |
5453 8Т-202, |
5453 8Т-203, |
5453 8Т-204, |
5453 8Т-205, |
5453 8Т-206, |
5453 8Т-207, |
5453 8Y-208, |
5453 8Y-209, |
5453 8Y-210, | |
5453 8U-202, |
5453 8U-203, |
5453 8U-204, |
5453 8U-205, |
5453 8U-206, |
5453 8U-207, |
5453 8Z-208, |
5453 8Z-209, |
5453 8Z-210, | |
5453 8Y-202, |
5453 8Y-203, |
5453 8Y-204, |
5453 8Y-205, |
5453 8Y-206, |
5453 8Y-207, |
5453 7Y-206, |
5453 7Z-207, |
5453 7Z-208, | |
5453 8Z-202, |
5453 8Z-203, |
5453 8Z-204, |
5453 8Z-205, |
5453 8Z-206, |
5453 8Z-207, |
5453 7Z-206, |
5453 AD-207, |
5453 AD-208, | |
5453 7Y-200, |
5453 7Y-201, |
5453 7Y-202, |
5453 7Y-203, |
5453 7Y-204, |
5453 7Y-205, |
5453 AD-206, |
5453 SA-207, |
5453 SA-208, | |
5453 7Z-200, |
5453 7Z-201, |
5453 7Z-202, |
5453 7Z-203, |
5453 7Z-204, |
5453 7Z-205, |
5453 SA-206, |
5453 H1-207, |
5453 H1-208, | |
5453 AD-200, |
5453 AD-201, |
5453 AD-202, |
5453 AD-203, |
5453 AD-204, |
5453 AD-205, |
5453 H1-206, |
5453 Z1-213, |
5453 Z1-214, | |
5453 SA-200, |
5453 SA-201, |
5453 SA-202, |
5453 SA-203, |
5453 SA-204, |
5453 SA-205, |
5453 Z1-212, |
5453 MA-207, |
5453 MA-208, | |
5453 H1-200, |
5453 H1-201, |
5453 H1-202, |
5453 H1-203, |
5453 H1-204, |
5453 H1-205, |
5453 MA-206, |
5453 T1-207, |
5453 T1-208, | |
5453 Z1-206, |
5453 Z1-207, |
5453 Z1-208, |
5453 Z1-209, |
5453 Z1-210, |
5453 Z1-211, |
5453 T1-206, |
5453 V1-207 |
5453 V1-208 | |
5453 MA-200, |
5453 MA-201, |
5453 MA-202, |
5453 MA-203, |
5453 MA-204, |
5453 MA-205, |
5453 V1-206 | |||
5453 T1-200, |
5453 T1-201, |
5453 T1-202, |
5453 T1-203, |
5453 T1-204, |
5453 T1-205, | ||||
5453 V1-200 |
5453 V1-201 |
5453 V1-202 |
5453 V1-203 |
5453 V1-204 |
5453 V1-205 | ||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Номинальная вмести- 3 мость цистерны, м |
6,00±0,12 |
6,50±0,13 |
7,00±0,14 |
7,50±0,15 |
8,00±0,16 |
8,50±0,17 |
9,00±0,18 |
9,50±0,18 |
10,00±0,20 |
Номинальная вме- |
от 0,5 |
от 0,5 |
от 0,5 |
от 0,5 |
от 0,5 |
от 0,5 |
от 0,5 |
от 0,5 |
от 0,5 |
стимость секций, м3 |
до 6,0 |
до 6,5 |
до 7,0 |
до 7,5 |
до 8,0 |
до 8,5 |
до 9,0 |
до 9,5 |
до 10,0 |
Количество секций |
от 1 до 5 включ. | ||||||||
Пределы допускаемой относительной погреш- |
±0,4 | ||||||||
ности вместимости | |||||||||
цистерны (сеций)*, % | |||||||||
Объем вместимости горловины цистерны (секций), м3, не менее |
0,12 |
0,13 |
0,14 |
0,15 |
0,16 |
0,17 |
0,18 |
0,19 |
0,20 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0060 |
0,0065 |
0,0070 |
0,0075 |
0,0080 |
0,0085 |
0,0090 |
0,0095 |
0,0100 |
Время заполнения цистерны (секций) своим насосом, мин, не более |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
Время слива цистерны (секций) своим насосом, мин, не более |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
Время слива цистерны (секций) самотеком, мин, не более |
29 |
32 |
34 |
36 |
37 |
39 |
40 |
42 |
44 |
Габаритные размеры (длинах ширинахвысога), мм, не более |
11000x2550x4000 | ||||||||
Снаряженная масса, кг, не более |
11100 |
11500 | |||||||
Полная масса, кг, не более |
18500 |
20100 | |||||||
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более |
±2,5 |
±2,0 | |||||||
Пределы допускаемой относительной погрешности измерительного устройства топливораздачи, % |
±0,5 | ||||||||
* при периодической поверке |
Наименование характеристики |
Значение | ||||
Модификация |
5453 8L-211, |
5453 8L-212, |
5453 8L-213, |
5453 8L-214, |
5453 8L-215, |
5453 8M-211, |
5453 8M-212, |
5453 8M-213, |
5453 8M-214, |
5453 8M-215, | |
5453 8N-211, |
5453 8N-212, |
5453 8N-213, |
5453 8N-214, |
5453 8N-215, | |
5453 8R-211, |
5453 8R-212, |
5453 8R-213, |
5453 8R-214, |
5453 8R-215, | |
5453 8Т-211, |
5453 8Т-212, |
5453 8Т-213, |
5453 8Т-214, |
5453 8Т-215, | |
5453 8U-211, |
5453 8U-212, |
5453 8U-213, |
5453 8U-214, |
5453 8U-215, | |
5453 8Y-211, |
5453 8Y-212, |
5453 8Y-213, |
5453 8Y-214, |
5453 8Y-215, | |
5453 8Z-211, |
5453 8Z-212, |
5453 8Z-213, |
5453 8Z-214, |
5453 8Z-215, | |
5453 7Z-209, |
5453 7Z-210, |
5453 7Z-211, |
5453 7Z-212, |
5453 7Z-213, | |
5453 AD-209 |
5453 AD-210 |
5453 AD-211, |
5453 AD-212, |
5453 AD-213, | |
5453 SA-209, |
5453 SA-210, |
5453 SA-211, |
5453 UA-200, |
5453 UA-201, | |
5453 H1-209, |
5453 H1-210, |
5453 H1-211, |
5453 SA-212, |
5453 SA-213, | |
5453 Z1-215, |
5453 Z1-216, |
5453 Z1-217, |
5453 H1-212, |
5453 H1-213, | |
5453 MA-209, |
5453 MA-210, |
5453 MA-211, |
5453 Z1-218, |
5453 Z1-219, | |
5453 T1-209, |
5453 T1-210, |
5453 T1-211, |
5453 MA-212, |
5453 MA-213 | |
5453 V1-209 |
5453 V1-210 |
5453 V1-211 |
5453 T1-212, 5453 V1-212 | ||
1 |
2 |
3 |
4 |
5 |
6 |
Номинальная вместимость цистерны, м3 |
10,500±0,160 |
11,000±0,165 |
11,500±0,173 |
12,000±0,180 |
12,500±0,190 |
Номинальная вместимость секций, м3 |
от 0,5 до 10,5 |
от 0,5 до 11,0 |
от 0,5 до 11,5 |
от 0,5 до 12,0 |
от 0,5 до 12,5 |
Количество секций |
от 1 до 5 включ. | ||||
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | ||||
Объем вместимости горловины цистерны (секций), м3, не менее |
0,21 |
0,22 |
0,23 |
0,24 |
0,25 |
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0105 |
0,0110 |
0,0115 |
0,0120 |
0,0125 |
Время заполнения цистерны (секций) своим насосом, мин, не более |
28 |
29 |
31 |
33 |
34 |
Время слива цистерны (секций) своим насосом, мин, не более |
26 |
38 |
29 |
31 |
32 |
Время слива цистерны (секций) самотеком, мин, не более |
46 |
48 |
50 |
52 |
54 |
Габаритные размеры (длинахширинахвысота), мм, не более |
10500x2550x4000 |
12000х2550х 4000 |
1 |
2 |
3 |
4 |
5 |
6 |
Снаряженная масса, кг, не более |
11600 |
14000 | |||
Полная масса, кг, не более |
22000 |
28000 | |||
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более |
±2,0 |
±1,5 | |||
Пределы допускаемой относительной погрешности измерительного устройства топливораздачи, % |
±0,5 | ||||
* при периодической поверке |
Продолжение таблицы 1
Наименование характеристики |
Значение | ||||||
Модификация |
5453 8L-216, |
5453 3W-200, |
5453 3W-201, |
5453 3W-202, |
5453 8S-200, |
5453 8S-201, |
5453 8S-202, |
5453 8M-216, |
5453 3Х-200, |
5453 3Х-201, |
5453 3Х-202, |
5453 3W-203, |
5453 3W-204, |
5453 3W-205, | |
5453 8N-216, |
5453 UA-203, |
5453 UA-204, |
5453 UA-205, |
5453 3Х-203, |
5453 3Х-204, |
5453 3Х-205, | |
5453 8R-216, |
5453 SA-215, |
5453 SA-216, |
5453 SA-217, |
5453 3Z-200, |
5453 3Z-201, |
5453 3Z-202, | |
5453 8Т-216, |
5453 H1-215, |
5453 H1-216, |
5453 H1-217, |
5453 5К-200, |
5453 5К-201, |
5453 5К-202, | |
5453 8U-216, |
5453 Z1-221, |
5453 Z1-222, |
5453 Z1-223, |
5453 5L-200, |
5453 5L-201, |
5453 5L-202, | |
5453 8Y-216, |
5453 MA-215, |
5453 MA-216, |
5453 MA-217, |
5453 3Y-200, |
5453 3Y-201, |
5453 3Y-202, | |
5453 8Z-216 |
5453 T1-215, |
5453 T1-216, |
5453 T1-217, |
5453 5J-200 |
5453 5J-201 |
5453 5J-202 | |
5453 7Z-214, |
5453 V1-215 |
5453 V1-216 |
5453 V1-217 |
5453 UA-206, |
5453 UA-207, |
5453 UA-208, | |
5453 AD-214, |
5453 SA-218, |
5453 SA-219, |
5453 SA-220, | ||||
5453 UA-202, |
5453 H1-218, |
5453 H1-219, |
5453 H1-220, | ||||
5453 SA-214, |
5453 Z1-224, |
5453 Z1-225, |
5453 Z1-226, | ||||
5453 H1-214, |
5453 MA-218, |
5453 MA-219, |
5453 MA-220, | ||||
5453 Z1-220, |
5453 T1-218, |
5453 T1-219, |
5453 T1-220, | ||||
5453 MA-214 |
5453 V1-218 |
5453 V1-219 |
5453 V1-220 | ||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Номинальная вместимость цистерны, м3 |
13,000±0,195 |
13,500±0,200 |
14,000±0,210 |
14,500±0,217 |
15,000±0,225 |
15,500±0,232 |
16,000±0,240 |
Номинальная вместимость секций, м3 |
от 0,5 до 13,0 |
от 0,5 до 3,5 |
от 0,5 до 14,0 |
от 0,5 до 4,5 |
от 0,5 до 5,0 |
от 0,5 до 15,5 |
от 0,5 до 6,0 |
Количество секций |
от 1 до 5 включ. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | ||||||
Объем вместимости горловины цистерны (секций), м3, не менее |
0,26 |
0,26 |
0,28 |
0,29 |
0,30 |
0,31 |
0,32 |
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0130 |
0,0135 |
0,0140 |
0,0145 |
0,0150 |
0,0155 |
0,0160 |
Время заполнения цистерны (секций) своим насосом, мин, не более |
36 |
38 |
40 |
42 |
44 |
46 |
48 |
Время слива цистерны (секций) своим насосом, мин, не более |
34 |
36 |
38 |
40 |
42 |
44 |
46 |
Время слива цистерны (секций) самотеком, мин, не более |
56 |
58 |
60 |
62 |
64 |
66 |
68 |
Г абаритные размеры (длинах ширинах высота), мм, не более |
12000x2550x4000 | ||||||
Снаряженная масса, кг, не более |
14000 | ||||||
Полная масса, кг, не более |
28000 | ||||||
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более |
±1,5 | ||||||
Пределы допускаемой относительной погрешности измерительного устройства топливораздачи, % |
±0,5 | ||||||
* при периодической поверке |
Наименование характеристики |
Значение | ||||
5453 8S-203, |
5453 8S-204, |
5453 8S-205 |
5453 8S-206 |
5453 8S-207 | |
5453 3W-206, |
5453 3W-207, |
5453 3Z-205, |
5453 3Z-206, |
5453 3Z-207, | |
5453 3Х-206, |
5453 3Х-207, |
5453 5К-205, |
5453 5К-206, |
5453 5L-207, | |
5453 3Z-203, |
5453 3Z-204, |
5453 5L-205, |
5453 5L-206, |
5453 3Y-207 | |
5453 5К-203, |
5453 5К-204, |
5453 3Y-205, |
5453 3Y-206, |
5453 5J-207, | |
5453 5L-203, |
5453 5L-204, |
5453 5J-205 |
5453 5J-206, |
5453 UA-213, | |
5453 3Y-203 |
5453 3Y-204 |
5453 UA-211, |
5453 UA-212, |
5453 SA-225, | |
5453 5J-203 |
5453 5J-204 |
5453 SA-223, |
5453 SA-224, |
5453 H1-225, | |
5453 UA-209, |
5453 UA-210, |
5453 H1-223, |
5453 H1-224, |
5453 Z1-231, | |
5453 SA-221, |
5453 SA-222, |
5453 Z1-229, |
5453 Z1-230, |
5453 MA-225, | |
5453 H1-221, |
5453 H1-222, |
5453 MA-223, |
5453 MA-224, |
5453 T1-225, | |
5453 Z1-227, |
5453 Z1-228, |
5453 T1-223, |
5453 T1-224, |
5453 V1-225 | |
5453 MA-221, |
5453 MA-222, |
5453 V1-223 |
5453 V1-224 | ||
5453 T1-221, |
5453 T1-222, | ||||
5453 V1-221 |
5453 V1-222 | ||||
Номинальная вместимость цистерны, м3 |
16,500±0,250 |
17,000±0,255 |
17,500±0,262 |
18,000±0,270 |
18,500±0,278 |
Номинальная вместимость секций, м3 |
от 0,5 до 16,5 |
от 0,5 до 17,0 |
от 0,5 до 17,5 |
от 0,5 до 18,0 |
от 0,5 до 18,5 |
Количество секций |
от 1 до 7 включ. | ||||
Пределы допускаемой относительной погрешности |
±0,4 | ||||
вместимости цистерны (секций)*, % | |||||
Объем вместимости горловины цистерны (секций), м3, не менее |
0,33 |
0,34 |
0,35 |
0,36 |
0,37 |
Несливаемый остаток после опорожнения цистерны (секций), |
0,0165 |
0,0170 |
0,0175 |
0,0180 |
0,0185 |
м , не более | |||||
Время заполнения цистерны своим насосом, мин, не более |
50 |
52 |
54 |
56 |
58 |
Время слива цистерны своим насосом, мин, не более |
48 |
50 |
52 |
54 |
56 |
Время слива цистерны (секций) самотеком, мин, не более |
70 |
72 |
74 |
76 |
78 |
Габаритные размеры длинахширинахвысота), мм, не более |
12000x2550x4000 | ||||
Снаряженная масса, кг, не более |
14500 | ||||
Полная масса, кг, не более |
33500 | ||||
Разность между номинальной и действительной | |||||
вместимостью цистерны (секций), %, не более |
±1,5 | ||||
Пределы допускаемой относительной погрешности |
±0,5 | ||||
измерительного устройства топливораздачи, % | |||||
* при периодической поверке |
Наименование характеристики |
Значение | ||||||
5453 8S-208 |
5453 8S-209 |
5453 8S-210 |
5453 8S-211 |
5453 8S-212 |
5453 8S-213 |
5453 8S-214, | |
5453 3Z-208 |
5453 3Z-209, |
5453 3Z-210, |
5453 3Z-211 |
5453 3Z-212 |
5453 3Z-213 |
5453 3Z-214 | |
5453 5L-208, |
5453 5L-209, |
5453 5L-210, |
5453 5L-211, |
5453 5L-212, |
5453 5L-213, |
5453 5L-214, | |
5453 3Y-208 |
5453 3Y-209 |
5453 3Y-210 |
5453 3Y-211 |
5453 3Y-212 |
5453 3Y-213 |
5453 3Y-214 | |
5453 5J-208, |
5453 5J-209, |
5453 5J-210, |
5453 5J-211, |
5453 5J-212, |
5453 5J-213 |
5453 5J-214, | |
5453 UA-214, |
5453 UA-215, |
5453 UA-216, |
5453 UA-217, |
5453 UA-218, |
5453 UA-219, |
5453 UA-220, | |
5453 SA-226, |
5453 SA-227, |
5453 SA-228, |
5453 SA-229, |
5453 SA-230, |
5453 SA-231, |
5453 SA-232, | |
5453 H1-226, |
5453 H1-227, |
5453 H1-228, |
5453 H1-229, |
5453 H1-230, |
5453 H1-231, |
5453 H1-232, | |
5453 Z1-232, |
5453 Z1-233, |
5453 Z1-234, |
5453 Z1-235, |
5453 Z1-236, |
5453 Z1-237, |
5453 Z1-238, | |
5453 MA-226, |
5453 MA-227, |
5453 MA-228, |
5453 MA-229, |
5453 MA-230, |
5453 MA-231, |
5453 MA-232, | |
5453 T1-226, |
5453 T1-227, |
5453 T1-228, |
5453 T1-229, |
5453 T1-230, |
5453 T1-231, |
5453 T1-232, | |
5453 V1-226 |
5453 V1-227 |
5453 V1-228 |
5453 V1-229 |
5453 V1-230 |
5453 V1-231 |
5453 V1-232 | |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Номинальная вместимость цистерны, м3 |
19,000±0,285 |
19,500±0,292 |
20,000±0,300 |
20,500±0,307 |
21,000±0,315 |
21,500±0,322 |
22,000±0,330 |
Номинальная вместимость секций, м3 |
от 0,5 до 19,0 |
от 0,5 до 19,5 |
от 0,5 до 20,0 |
от 0,5 до 20,5 |
от 0,5 до 21,0 |
от 0,5 до 21,5 |
от 0,5 до 22,0 |
Количество секций |
от 1 до 7 включ. | ||||||
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | ||||||
Объем вместимости горловины цистерны (секций), м3, не менее |
0,38 |
0,39 |
0,40 |
0,41 |
0,42 |
0,43 |
0,44 |
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0190 |
0,0195 |
0,020 |
0,0205 |
0,0210 |
0,0215 |
0,0220 |
Время заполнения цистерны своим насосом, мин, не более |
60 |
62 |
64 |
66 |
68 |
70 |
72 |
Время слива цистерны своим насосом, мин, не более |
58 |
60 |
62 |
64 |
66 |
68 |
70 |
Время слива цистерны (секций) самотеком, мин, не более |
80 |
82 |
84 |
86 |
88 |
90 |
92 |
Габаритные размеры длинахширинах высота), мм, не более |
12000x2550x4000 | ||||||
Снаряженная масса, кг, не более |
14500 | ||||||
Полная масса, кг, не более |
33500 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более |
±1,5 | ||||||
Пределы допускаемой относительной погрешности измерительного устройства топливораздачи, % |
±0,5 | ||||||
* при периодической поверке |
Продолжение таблицы 1
Наименование характеристики |
Значение | |||
Модификация |
5453 8S-215, |
5453 8S-216, |
5453 8S-217, |
5453 8S-218, |
5453 3Z-215, |
5453 3Z-216, |
5453 3Z-217, |
5453 3Z-218, | |
5453 5L-215, |
5453 5L-216, |
5453 5L-217, |
5453 5L-218, | |
5453 3Y-215, |
5453 3Y-216, |
5453 3Y-217, |
5453 3Y-218, | |
5453 5J-215, |
5453 5J-216, |
5453 5J-217, |
5453 5J-218, | |
5453 UA-221, |
5453 UA-222, |
5453 UA-223, |
5453 UA-224, | |
5453 SA-233, |
5453 SA-234, |
5453 SA-235, |
5453 SA-236, | |
5453 H1-233, |
5453 H1-234, |
5453 H1-235, |
5453 H1-236, | |
5453 Z1-239, |
5453 Z1-240, |
5453 Z1-241, |
5453 Z1-242, | |
5453 MA-233, |
5453 MA-234, |
5453 MA-235, |
5453 MA-236, | |
5453 T1-233, |
5453 T1-234, |
5453 T1-235, |
5453 T1-236, | |
5453 V1-233 |
5453 V1-234 |
5453 V1-235 |
5453 V1-236 | |
1 |
2 |
3 |
4 |
5 |
Номинальная вместимость цистерны, м3 |
22,500±0,337 |
23,000±0,345 |
23,500±0,352 |
24,000±0,360 |
Номинальная вместимость секций, м3 |
от 0,5 до 22,5 |
от 0,5 до 23,0 |
от 0,5 до 23,5 |
от 0,5 до 24,0 |
Количество секций |
от 1 до 7 включ. | |||
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | |||
Объем вместимости горловины цистерны (секций), м3, не менее |
0,45 |
0,46 |
0,47 |
0,48 |
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0225 |
0,023 |
0,0235 |
0,024 |
Время заполнения цистерны (секций) своим насосом, мин, не более |
74 |
76 |
78 |
80 |
Время слива цистерны (секций) своим насосом, мин, не более |
72 |
74 |
76 |
78 |
1 |
2 |
3 |
4 |
5 |
Время слива цистерны (секций) самотеком, мин, не более |
94 |
96 |
98 |
102 |
Габаритные размеры длинахширина хвысота), мм, не более |
12000x2550x4000 | |||
Снаряженная масса, кг, не более |
14900 | |||
Полная масса, кг, не более |
33850 | |||
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более |
±1,5 | |||
Пределы допускаемой относительной погрешности измерительного устройства топливораздачи, % |
±0,5 | |||
* при периодической поверке |
