Номер по Госреестру СИ: 95574-25
95574-25 Прицепы и полуприцепы-цистерны
(тип 9465)
Назначение средства измерений:
Прицепы и полуприцепы-цистерны типа 9465 являются мерой полной вместимости, предназначены для измерений объема, транспортирования, кратковременного хранения и раздачи различных нефтепродуктов, нефтесодержащих жидкостей, нефти c плотностью не более 1,5 г/см3.
Внешний вид.
Прицепы и полуприцепы-цистерны

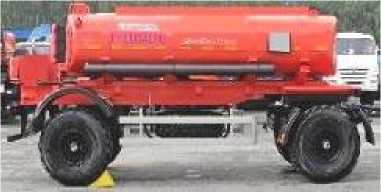

Рисунок № 1
Внешний вид.
Прицепы и полуприцепы-цистерны

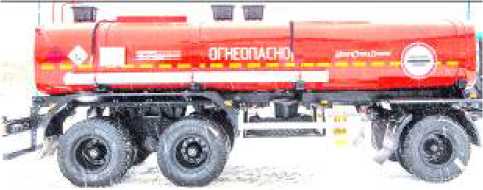

Рисунок № 2
Внешний вид.
Прицепы и полуприцепы-цистерны
Рисунок № 3
Внешний вид.
Прицепы и полуприцепы-цистерны
Рисунок № 4
Внешний вид.
Прицепы и полуприцепы-цистерны
Рисунок № 5
Внешний вид.
Прицепы и полуприцепы-цистерны
Рисунок № 6
Внешний вид.
Прицепы и полуприцепы-цистерны
Рисунок № 7
Общие сведения
Дата публикации - 28.05.2025
Срок свидетельства - 26.05.2030
Номер записи - 197349
ID в реестре СИ - 1425818
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ПЦ УСТ 9465-10, ППЦ УСТ 9465-40, ППЦ УСТ 9465-38, ППЦ УСТ 9465-32, ППЦ УСТ 9465-30, ППЦ УСТ 9465-28, ППЦ УСТ 9465-26,
Производитель
Изготовитель - Общество с ограниченной ответственностью "УралСпецТранс" (ООО "УралСпецТранс")
Страна - РОССИЯ
Населенный пункт - Челябинская обл. , г. Миасс
Уведомление о начале осуществления предпринимательской деятельности -
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Бесплатный
Статистика
Кол-во поверок - 37
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 35
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1024 от 2025.05.26 ПРИКАЗ Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Прицепы и полуприцепы-цистерны (тип 9465)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "УралСпецТранс" (ООО "УралСпецТранс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
73226-18 22.11.2029 |
Автоцистерны, УСТ 5453 Общество с ограниченной ответственностью "УралСпецТранс" (ООО "УралСпецТранс") (РОССИЯ Челябинская обл. , г. Миасс) |
ОТ МП |
1 год |
|
73220-18 22.11.2029 |
Автотопливозаправщики , УСТ 5453 Общество с ограниченной ответственностью "УралСпецТранс" (ООО "УралСпецТранс") (РОССИЯ Челябинская обл. , г. Миасс) |
ОТ МП |
1 год |
|
93980-24 |
Автоцистерна, УСТ 5453А4-60 Общество с ограниченной ответственностью "УралСпецТранс" (ООО "УралСпецТранс") (РОССИЯ Челябинская обл. , г. Миасс) |
ОТ МП |
2 года |
|
95574-25 26.05.2030 |
Прицепы и полуприцепы-цистерны, тип 9465 Общество с ограниченной ответственностью "УралСпецТранс" (ООО "УралСпецТранс") (РОССИЯ Челябинская обл. , г. Миасс) |
ОТ МП |
2 года |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Прицепы и полуприцепы-цистерны (тип 9465)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦЕТАН" (RA.RU.311425) | 37 | 11 | 37 | 0 | 0 | 37 | 37 | 0 |
Стоимость поверки Прицепы и полуприцепы-цистерны (тип 9465)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится фотохимическим или ударным способом на маркировочную табличку, прикрепляемую на цистерну, и типографским способом на титульный лист руководства по эксплуатации и формуляра.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Использование по назначению» руководства по эксплуатации 9465.00.00.000 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расхода жидкости»;
ТУ 29.20.23-163-53838447-2023 «Прицепы и полуприцепы-цистерны 9465». Технические условия.
Правообладатель
Общество с ограниченной ответственностью «УралСпецТранс» (ООО «УралСпецТранс») ИНН 7415029514
Юридический адрес: 456320, Челябинская обл., г. Миасс, пр-кт Макеева, д. 56
Изготовитель
Общество с ограниченной ответственностью «УралСпецТранс» (ООО «УралСпецТранс») ИНН 7415029514
Юридический адрес: 456320, Челябинская обл., г. Миасс, пр-кт Макеева, д. 56
Адрес места осуществления деятельности: 456300, Челябинская обл., г. Миасс, объездная дорога 2/14
Телефон (факс): (3513) 54-63-00, (351) 215-67-77
E-mail: kulikov_sn@ust.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, стр. 2а
Телефон: (343) 236-30-15
Е-mail: uraltest@uraltest.ru
Web-сайт: www.uraltest.ru
Правообладатель
Общество с ограниченной ответственностью «УралСпецТранс» (ООО «УралСпецТранс») ИНН 7415029514
Юридический адрес: 456320, Челябинская обл., г. Миасс, пр-кт Макеева, д. 56
Прицепы и полуприцепы-цистерны типа 9465 (далее - прицепы и полуприцепы-цистерны) являются мерой полной вместимости и изготавливаются в зависимости от грузоподъемности транспортных средств и подвижных составов. Конструкция цистерны может быть выполнена в поперечном сечении в виде чемоданообразной, овальной, эллиптической или круглой формы, состоящая из обечайки и двух днищ, ограничивающих емкость с торцов, а также перегородок, разделяющих емкость на изолированные секции и может состоять из одной или нескольких секций. Максимальное количество секций - 6. Каждая секция может иметь разную номинальную вместимость. Корпус цистерны изготавливается из сталей различных марок или алюминиевого сплава. Внутри корпуса установлены перегородки, выполняющие так же роль поперечных волнорезов для гашения гидравлических ударов во время движения. Во внутренней части корпуса цистерны могут быть установлены трубопроводы, с возможностью подогрева содержимого цистерны при помощи отработавших газов, автономных паровых установок, горелок и других нагревательных систем, и элементов, включая электронагрев.
Снаружи корпус цистерны может быть тепло-изолирован при помощи различных теплоизоляционных и тепло-пароизоляционных материалов, включая наружный электронагрев. Наружная обшивка теплоизоляционных материалов может быть выполнена из листов нержавеющей, оцинкованной или иной стали, алюминиевого сплава, или пластиковых листов с последующим покрытием.
В верхней части цистерны или ее секций (при наличии секций) приварена заливная горловина уменьшенного размера без смотрового окна с указателем уровня налива (мерный угольник). По просьбе заказчика смотровое окно может быть установлено. В верхней части цистерны или в каждой ее секции (при наличии нескольких секций) предусмотрен объем, необходимый для соблюдения температурного расширения нефтепродуктов или нефтесодержащих жидкостей.
В нижней, нижней боковой или нижней задней части цистерны (секций) устанавливаются внутренние запорные (донные) клапаны и/или наружные запорные клапаны (краны). На цистерне имеется площадка обслуживания в зоне размещения уменьшенной заливной горловины. Для подъема на площадку обслуживания служит лестница.
Наполнение цистерны (секций) может осуществляться через заливной люк уменьшенной горловины или через систему нижнего налива при использовании внешнего или собственного насоса. Опорожнение цистерны (секций) происходит самотеком или при помощи насоса.
Прицепы и полуприцепы - цистерны выпускаются в следующих исполнениях: ПЦ УСТ 9465-2, ПЦ УСТ 9465-2,5, ПЦ УСТ 9465-3, ПЦ УСТ 9465-3,5, ПЦ УСТ 9465-4, ПЦ УСТ 9465-4,5, ПЦ УСТ 9465-5, ПЦ УСТ 9465-5,5, ПЦ УСТ 9465-6, ПЦ УСТ 9465-6,5, ПЦ УСТ 9465-7, ПЦ УСТ 9465-7,5, ПЦ УСТ 9465-8, ПЦ УСТ 9465-8,5, ПЦ УСТ 9465-9, ПЦ УСТ 9465-9,5, ПЦ УСТ 9465-10, ПЦ УСТ 9465-10,5, ПЦ УСТ 9465-11, ПЦ УСТ 9465-11,5, ПЦ УСТ 9465-12, ПЦ УСТ 9465-12,5, ПЦ УСТ 9465-13, ПЦ УСТ 9465-13,5, ПЦ УСТ 9465-14,
|
ППЦ |
УСТ |
9465-14, ПЦ |
УСТ |
9465-14,5, ППЦ |
УСТ |
9465-14,5, ПЦ |
УСТ |
9465-15, | |
|
ППЦ |
УСТ |
9465-15, ПЦ |
УСТ |
9465-15,5, ППЦ |
УСТ |
9465-15,5 |
, ПЦ |
УСТ |
9465-16, |
|
ППЦ |
УСТ |
9465-16, ПЦ |
УСТ |
9465-16,5, ППЦ |
УСТ |
9465-16,5 |
, ПЦ |
УСТ |
9465-17, |
|
ППЦ |
УСТ |
9465-17, ПЦ |
УСТ |
9465-17,5, ППЦ |
УСТ |
9465-17,5 |
, ПЦ |
УСТ |
9465-18, |
|
ППЦ |
УСТ |
9465-18, ПЦ |
УСТ |
9465-18,5, ППЦ |
УСТ |
9465-18,5 |
, ПЦ |
УСТ |
9465-19, |
|
ППЦ |
УСТ |
9465-19, ПЦ |
УСТ |
9465-19,5, ППЦ |
УСТ |
9465-19,5 |
, ПЦ |
УСТ |
9465-20, |
|
ППЦ |
УСТ |
9465-20, ПЦ |
УСТ |
9465-20,5, ППЦ |
УСТ |
9465-20,5 |
, ПЦ |
УСТ |
9465-21, |
|
ППЦ |
УСТ |
9465-21, ПЦ |
УСТ |
9465-21,5, ППЦ |
УСТ |
9465-21,5 |
, ПЦ |
УСТ |
9465-22, |
|
ППЦ |
УСТ |
9465-22, ПЦ |
УСТ |
9465-22,5, ППЦ |
УСТ |
9465-22,5 |
, ПЦ |
УСТ |
9465-23, |
|
ППЦ |
УСТ |
9465-23, ПЦ |
УСТ |
9465-23,5, ППЦ |
УСТ |
9465-23,5 |
, ПЦ |
УСТ |
9465-24, |
|
ППЦ |
УСТ |
9465-24, ПЦ |
УСТ |
9465-24,5, ППЦ |
УСТ |
9465-24,5 |
, ПЦ |
УСТ |
9465-25, |
|
ППЦ |
УСТ |
9465-25, ППЦ |
УСТ |
9465-25,5, ППЦ |
УСТ |
9465-26, |
ППЦ |
УСТ |
9465-26,5, |
|
ППЦ |
УСТ |
9465-27, ППЦ |
УСТ |
9465-27,5, ППЦ |
УСТ |
9465-28, |
ППЦ |
УСТ |
9465-28,5, |
|
ППЦ |
УСТ |
9465-29, ППЦ |
УСТ |
9465-29,5, ППЦ |
УСТ |
9465-30, |
ППЦ |
УСТ |
9465-30,5, |
|
ППЦ |
УСТ |
9465-31, ППЦ |
УСТ |
9465-31,5, ППЦ |
УСТ |
9465-32, |
ППЦ |
УСТ |
9465-32,5, |
|
ППЦ |
УСТ |
9465-33, ППЦ |
УСТ |
9465-33,5, ППЦ |
УСТ |
9465-34, |
ППЦ |
УСТ |
9465-34,5, |
|
ППЦ |
УСТ |
9465-35, ППЦ |
УСТ |
9465-35,5, ППЦ |
УСТ |
9465-36, |
ППЦ |
УСТ |
9465-36,5, |
|
ППЦ |
УСТ |
9465-37, ППЦ |
УСТ |
9465-37,5, ППЦ |
УСТ |
9465-38, |
ППЦ |
УСТ |
9465-38,5, |
|
ППЦ |
УСТ |
9465-39, ППЦ |
УСТ |
9465-39,5, ППЦ |
УСТ |
9465-40, |
ППЦ |
УСТ |
9465-40,5, |
|
ППЦ |
УСТ |
9465-41, ППЦ |
УСТ |
9465-41,5, ППЦ |
УСТ |
9465-42, |
ППЦ |
УСТ |
9465-42,5, |
|
ППЦ |
УСТ |
9465-43, ППЦ |
УСТ |
9465-43,5, ППЦ |
УСТ |
9465-44, |
ППЦ |
УСТ |
9465-44,5, |
|
ППЦ |
УСТ |
9465-45, ППЦ |
УСТ |
9465-45,5, ППЦ |
УСТ |
9465-46, |
ППЦ |
УСТ |
9465-46,5, |
|
ППЦ |
УСТ |
9465-47, ППЦ |
УСТ |
9465-47,5, ППЦ |
УСТ |
9465-48, |
ППЦ |
УСТ |
9465-48,5, |
|
ППЦ |
УСТ |
9465-49, ППЦ |
УСТ |
9465-49,5, ППЦ |
УСТ |
9465-50, |
которые отличаются | ||
|
геометрическими размерами и номинальной вместимостью. | |||||||||
Прицепы в отличие от прицепов-цистерн, которые могут передвигаться только с помощью седельного тягача, могут передвигаться с помощью любого транспортного средства, оборудованного сцепным устройством.
Общие виды прицепов и полуприцепов - цистерн представлены на рисунках 1 - 4.
Схема пломбировки от несанкционированного доступа представлена на рисунках 5 - 6.
Заводской номер прицепов и полуприцепов - цистерн в цифровом формате наносится на маркировочную табличку цистерны механическим или лазерным способом, расположенную справа или слева цистерны.
5 fj яj; ад лдий - г.1
Пример места размещения маркировочной таблички с указанием зав одского номера и знака утверждения типа
Рисунок 1 - Общий вид полуприцепа-цистерны с одной заливной горловиной
Рисунок 2- Общий вид полуприцепа-цистерны с несколькими заливными горловинами
Рисунок 3 - Общий вид прицепа с одной заливной горловиной
Рисунок 4 - Общий вид прицепа с несколькими заливными горловинами
Места пломбирования
Рисунок 5 - Варианты запорных механизмов крышек заливной горловины прицепа и полуприцепа - цистерны
Место пломб ир ования

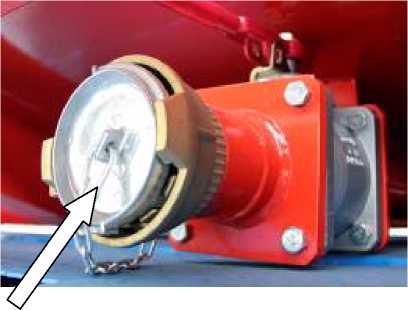

Рисунок 6 - Ручка открывания технологического отсека или заглушка открывания трубопровода слива топлива из прицепа и полуприцепа - цистерны (в зависимости от конструкции)
Место пломбирования
Предусмотрено нанесение знака поверки на прицепы и полуприцепы-цистерны. Схемы пломбировки, предотвращающей доступ к узлам регулировки, и обозначение места нанесения знака поверки представлены на рисунке 7. Пломбы устанавливаются организацией, осуществляющей поверку, с нанесением знака поверки ударным способом.

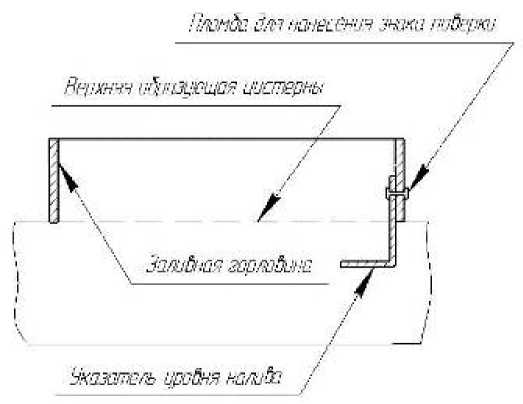

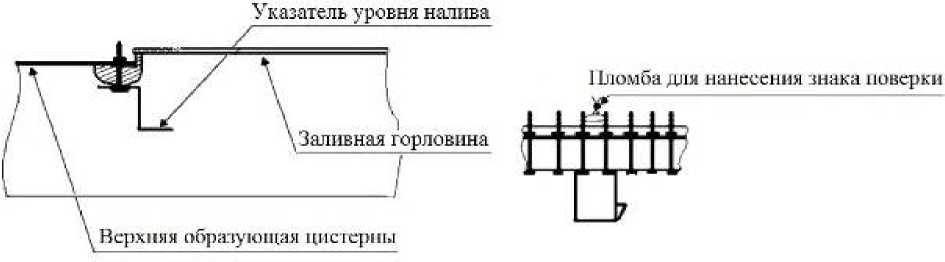

Рисунок 7 - Схемы пломбировки от несанкционированного изменения положения указателя уровня налива и обозначения мест нанесения знака поверки.
Таблица 10 -
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп и полуприцеп-цистерна |
-* |
1 шт. |
|
Огнетушитель |
2 шт. | |
|
Ёмкость для песка |
1 шт. | |
|
Заземляющее устройство |
1 шт. | |
|
Цепь походного заземления |
1 шт. | |
|
Руководство по эксплуатации на насос (при наличии насоса) |
1 экз. | |
|
Руководство по эксплуатации |
9465.00.00.000 РЭ |
1 экз. |
|
Формуляр |
9465.00.00.000 Ф |
1 экз. |
|
*в соответствии с исполнением | ||
Таблица 1 -
|
Наименование характеристики |
Значение | ||||||||||
|
Обозначение исполнения |
ПЦУСТ 9465-2 |
ПЦУСТ 9465-2,5 |
ПЦУСТ 9465-3 |
ПЦУСТ 9465-3,5 |
ПЦУСТ 9465-4 |
ПЦУСТ 9465-4,5 |
ПЦУСТ 9465-5 |
ПЦУСТ 9465-5,5 |
ПЦУСТ 9465-6 |
ПЦУСТ 9465-6,5 |
ПЦУСТ 9465-7 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
И |
12 |
|
Номинальная вместимость цистерны, |
2,000± |
2,500± |
3,000± |
3,500± |
4,000± |
4,500± |
5,000± |
5,500± |
6,000± |
6,500± |
7,000± |
|
м |
0,050 |
0,060 |
0,075 |
0,088 |
0,100 |
0,110 |
0,100 |
0,110 |
0,120 |
0,130 |
0,140 |
|
Номинальная вместимость секций, м3 |
от 0,5 |
от 0,5 |
от 0,5 |
от 0,5 |
от 0,5 |
от 0,5 |
от 0,5 |
от 0,5 |
от 0,5 |
от 0,5 |
от 0,5 |
|
до 2,0 |
до 2,5 |
до 3,0 |
до 3,5 |
до 4,0 |
до 4,5 |
до 5,0 |
до 5,5 |
ДО 6,0 |
до 6,5 |
до 7,0 | |
|
Количество секций |
от |
до 5 включ. | |||||||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | ||||||||||
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0020 |
0,0025 |
0,0030 |
0,0035 |
0,0040 |
0,0045 |
0,0050 |
0,0055 |
0,0060 |
0,0065 |
0,0070 |
|
Время слива цистерны (секций) самотеком мин, не более |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
30 |
32 |
|
Разность между номинальной и | |||||||||||
|
действительной вместимостью ци- |
±2,5 |
±2,0 | |||||||||
|
стерны (секций), %, не более | |||||||||||
|
Габаритные размеры (длинах шири-нахвысота), мм, не более |
12000x2550x4000 | ||||||||||
|
Снаряженная масса, кг, не более |
6000 | ||||||||||
|
Полная масса, кг, не более |
16000 | ||||||||||
|
Примечание | |||||||||||
|
* При периодической поверке | |||||||||||
|
Наименование характеристики |
Значение | ||||||||||
|
Обозначение исполнения |
ПЦУСТ 9465-7,5 |
ПЦУСТ 9465-8 |
ПЦУСТ 9465-8,5 |
ПЦУСТ 9465-9 |
ПЦУСТ 9465-9,5 |
ПЦУСТ 9465-10 |
ПЦУСТ 9465- 10,5 |
ПЦУСТ 9465-11 |
ПЦУСТ 9465- И,5 |
ПЦУСТ 9465-12 |
ПЦУСТ 9465- 12,5 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
И |
12 |
|
Номинальная вместимость цистерны, |
7,500± |
8,000± |
8,500± |
9,000± |
9,500± |
10,000± |
10,500 |
11,000± |
11,500± |
12,000± |
12,500± |
|
м |
0,150 |
0,160 |
0,170 |
0,180 |
0,180 |
0,200 |
±0,160 |
0,165 |
0,173 |
0,180 |
0,190 |
|
Номинальная вместимость секций, м3 |
от 0,5 |
от 0,5 |
от 0,5 |
от 0,5 |
от 0,5 |
от 0,5 |
от 0,5 |
от 0,5 |
от 0,5 |
от 0,5 |
от 0,5 |
|
до 7,5 |
до 8,0 |
до 8,5 |
до 9,0 |
до 9,5 |
до 10,0 |
до 10,5 |
ДО 11,0 |
до 11,5 |
до 12,0 |
до 12,5 | |
|
Количество секций |
от |
до 5 включ. | |||||||||
|
Пределы допускаемой относительной | |||||||||||
|
погрешности вместимости цистерны (секций)*, % |
±0,4 | ||||||||||
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0075 |
0,0080 |
0,0085 |
0,0090 |
0,0095 |
0,0100 |
0,0105 |
0,0110 |
0,0115 |
0,0120 |
0,0125 |
|
Время сливацистерны (секций) самотеком, мин, не более |
34 |
36 |
38 |
40 |
42 |
44 |
46 |
48 |
50 |
52 |
54 |
|
Разность между номинальной и дей- | |||||||||||
|
ствительной вместимостью цистерны |
±2,0 |
±1,5 | |||||||||
|
(секций), %, не более | |||||||||||
|
Габаритные размеры (длинах шири-нахвысота), мм, не более |
12000x2550x4000 | ||||||||||
|
Снаряженная масса, кг, не более |
14000 | ||||||||||
|
Полная масса, кг, не более |
33000 | ||||||||||
|
Примечание | |||||||||||
|
* При периодической поверке | |||||||||||
|
Наименование характеристики |
Значение | ||||||||||
|
Обозначение исполнения |
ПЦУСТ 9465-13 |
ПЦУСТ 9465- 13,5 |
ПЦУСТ 9465-14, ппц УСТ 9465-14 |
ПЦУСТ 9465-14,5, ППЦ УСТ 9465-14,5 |
ПЦУСТ 9465-15, ППЦ УСТ 9465-15 |
ПЦУСТ 9465-15,5, ППЦ УСТ 9465-15,5 |
ПЦУСТ 9465-16, ППЦ УСТ 9465-16 |
ПЦУСТ 9465-16,5, ППЦ УСТ 9465-16,5 |
ПЦУСТ 9465-17, ППЦ УСТ 9465-17 |
ПЦУСТ 9465-17,5, ППЦ УСТ 9465-17,5 |
ПЦУСТ 9465-18, ППЦ УСТ 9465-18 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
И |
12 |
|
Номинальная вместимость цистерны, м3 |
13,000± 0,195 |
13,500± 0,200 |
14,000± 0,210 |
14,500± 0,217 |
15,000± 0,225 |
15,500± 0,232 |
16,000± 0,240 |
16,500± 0,250 |
17,000± 0,255 |
17,500± 0,262 |
18,000± 0,270 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 13,0 |
от 0,5 до 13,5 |
от 0,5 до 14,0 |
от 0,5 до 14,5 |
от 0,5 до 15,0 |
от 0,5 до 15,5 |
от 0,5 ДО 16,0 |
от 0,5 до 16,5 |
от 0,5 до 17,0 |
от 0,5 до 17,5 |
от 0,5 до 18,0 |
|
Количество секций |
от 1 до 6 включ. | ||||||||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | ||||||||||
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0130 |
0,0135 |
0,0140 |
0,0145 |
0,0150 |
0,0155 |
0,0160 |
0,0165 |
0,0170 |
0,0175 |
0,0180 |
|
Время слива цистерны (секций) самотеком, мин, не более |
56 |
58 |
60 |
62 |
64 |
66 |
68 |
70 |
72 |
74 |
76 |
|
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более |
±1,5 | ||||||||||
|
Габаритные размеры (длинах ширинахвысота), мм, не более |
17000x2550x4000 | ||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
И |
12 |
|
Снаряженная масса, кг, не более |
18000 | ||||||||||
|
Полная масса, кг, не более |
46000 | ||||||||||
|
Примечание * При периодической поверке | |||||||||||
Таблица 4 -
|
Наименование характеристики |
Значение | ||||||||||
|
Обозначение исполнения |
ПЦУСТ 9465-18,5, ППЦУСТ 9465-18,5 |
ПЦУСТ 9465-19, ППЦУСТ 9465-19 |
ПЦУСТ 9465-19,5, ППЦУСТ 9465-19,5 |
ПЦУСТ 9465-20, ППЦУСТ 9465-20 |
ПЦУСТ 9465-20,5, ППЦУСТ 9465-20,5 |
ПЦУСТ 9465-21, ППЦУСТ 9465-21 |
ПЦУСТ 9465-21,5, ППЦУСТ 9465-21,5 |
ПЦУСТ 9465-22, ППЦУСТ 9465-22 |
ПЦУСТ 9465-22,5, ППЦУСТ 9465-22,5 |
ПЦУСТ 9465-23 ППЦУСТ 9465-23 |
ПЦУСТ 9465-23,5 ППЦУСТ 9465-23,5 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
И |
12 |
|
Номинальная вместимость цистерны, м3 |
18,500=1= 0,278 |
19,000=1= 0,285 |
19,500=1= 0,292 |
20,000± 0,300 |
20,500± 0,307 |
21,000± 0,315 |
21,500=1= 0,322 |
22,000± 0,330 |
22,500± 0,337 |
23,000± 0,345 |
23,500± 0,352 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 18,5 |
от 0,5 до 19,0 |
от 0,5 до 19,5 |
от 0,5 до 20,0 |
от 0,5 до 20,5 |
от 0,5 до 21,0 |
от 0,5 до 21,5 |
от 0,5 до 22,0 |
от 0,5 до 22,5 |
от 0,5 до 23,0 |
от 0,5 до 23,5 |
|
Количество секций |
от 1 до 6 включ. | ||||||||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | ||||||||||
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0185 |
0,0190 |
0,0195 |
0,0200 |
0,0205 |
0,0210 |
0,0215 |
0,0220 |
0,0225 |
0,0230 |
0,0235 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
И |
12 |
|
Время слива цистерны (секций) самотеком, мин, не более |
77 |
78 |
80 |
82 |
84 |
86 |
88 |
90 |
92 |
94 |
96 |
|
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более |
±1,5 | ||||||||||
|
Г абаритные размеры (длинахширинах высота), мм, не более |
18000x2550x4000 | ||||||||||
|
Снаряженная масса, кг, не более |
18500 | ||||||||||
|
Полная масса, кг, не более |
55000 | ||||||||||
|
Примечание * При периодической поверке | |||||||||||
|
Наименование характеристики |
Значение | ||||||||||
|
Обозначение исполнения |
ПЦУСТ 9465-24, ППЦУСТ 9465-24 |
ПЦУСТ 9465-24,5, ППЦУСТ 9465-24,5 |
ПЦУСТ 9465-25, ППЦУСТ 9465-25 |
ППЦУСТ 9465-25,5 |
ППЦУСТ 9465-26 |
ППЦУСТ 9465-26,5 |
ППЦУСТ 9465-27 |
ППЦУСТ 9465-27,5 |
ППЦУСТ 9465-28 |
ППЦУСТ 9465-28,5 |
ППЦУСТ 9465-29 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
И |
12 |
|
Номинальная вместимость цистерны, м3 |
24,000± 0,360 |
24,500± 0,367 |
25,000± 0,375 |
25,500± 0,382 |
26,000± 0,390 |
26,500± 0,397 |
27,000± 0,400 |
27,500± 0,410 |
28,000± 0,420 |
28,500± 0,427 |
29,000± 0,435 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 24,0 |
от 0,5 до 24,5 |
от 0,5 до 25,0 |
от 0,5 до 25,5 |
от 0,5 до 26,0 |
от 0,5 до 26,5 |
от 0,5 до 27,0 |
от 0,5 до 27,5 |
от 0,5 до 28,0 |
от 0,5 до 28,5 |
от 0,5 до 29,0 |
|
Количество секций |
от 1 до 6 включ. | ||||||||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | ||||||||||
|
Несливаемый остаток после опорожнения цистерны(секций), м3, не более |
0,0240 |
0,0245 |
0,0250 |
0,0255 |
0,0260 |
0,0265 |
0,0270 |
0,0275 |
0,0280 |
0,0285 |
0,0290 |
|
Время слива цистерны (секций) самотеком, мин, не более |
98 |
99 |
100 |
102 |
104 |
106 |
108 |
110 |
112 |
114 |
116 |
|
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более |
±1,5 | ||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
И |
12 |
|
Г абаритные размеры (длинахширинах высота), мм, не более |
18000x2550x4000 | ||||||||||
|
Снаряженная масса, кг, не более |
19000 | ||||||||||
|
Полная масса, кг, не более |
62000 | ||||||||||
|
Примечание | |||||||||||
|
* При периодической поверке | |||||||||||
Таблица б -
|
Наименование характеристики |
Значение | ||||||||||
|
Обозначение исполнения |
ППЦУСТ 9465-29,5 |
ППЦУСТ 9465-30 |
ППЦУСТ 9465-30,5 |
ППЦУСТ 9465-31 |
ППЦУСТ 9465-31,5 |
ППЦУСТ 9465-32 |
ППЦУСТ 9465-32,5 |
ППЦУСТ 9465-33 |
ППЦУСТ 9465-33,5 |
ППЦУСТ 9465-34 |
ППЦУСТ 9465-34,5 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
И |
12 |
|
Номинальная вместимость цистерны, м3 |
29,500± 0,442 |
30,000± 0,450 |
30,500± 0,457 |
31,000=1= 0,465 |
31,500=1= 0,472 |
32,000± 0,480 |
32,500± 0,487 |
33,000± 0,495 |
33,500± 0,502 |
34,000± 0,510 |
34,500± 0,517 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 29,5 |
от 0,5 до 30,0 |
от 0,5 до 30,5 |
от 0,5 до 31,0 |
от 0,5 до 31,5 |
от 0,5 до 32,0 |
от 0,5 до 32,5 |
от 0,5 до 33,0 |
от 0,5 до 33,5 |
от 0,5 до 34,0 |
от 0,5 до 34,5 |
|
Количество секций |
от 1 до 6 включ. | ||||||||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | ||||||||||
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0295 |
0,0300 |
0,0305 |
0,0310 |
0,0315 |
0,0320 |
0,0325 |
0,0330 |
0,0335 |
0,0340 |
0,0345 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
И |
12 |
|
Время слива цистерны (секций) самотеком, мин, не более |
118 |
120 |
122 |
124 |
126 |
128 |
130 |
132 |
134 |
136 |
138 |
|
Разность между номинальной и дествитель-ной вместимостью цистерны (секций), %, не более |
±1,5 | ||||||||||
|
Г абаритные размеры (длинах ширинах высота), мм, не более |
18000x2550x4000 | ||||||||||
|
Снаряженная масса, кг, не более |
19500 | ||||||||||
|
Полная масса, кг, не более |
63000 | ||||||||||
|
Примечание * При периодической поверке | |||||||||||
Таблица 7 -
|
Наименование характеристики |
Значение | ||||||||||
|
Обозначение исполнения |
ППЦУСТ 9465-35 |
ППЦУСТ 9465-35,5 |
ППЦУСТ 9465-36 |
ППЦУСТ 9465-36,5 |
ППЦУСТ 9465-37 |
ППЦУСТ 9465-37,5 |
ППЦУСТ 9465-38 |
ППЦУСТ 9465-38,5 |
ППЦУСТ 9465-39 |
ППЦУСТ 9465-39,5 |
ППЦУСТ 9465-40 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
И |
12 |
|
Номинальная вместимость цистерны, м3 |
35,000± 0,525 |
35,500± 0,532 |
36,000± 0,540 |
36,500± 0,547 |
37,000± 0,555 |
37,500± 0,562 |
38,000± 0,570 |
38,500± 0,577 |
39,000± 0,585 |
39,500± 0,592 |
40,000± 0,600 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 35,0 |
от 0,5 до 35,5 |
от 0,5 до 36,0 |
от 0,5 до 36,5 |
от 0,5 до 37,0 |
от 0,5 до 37,5 |
от 0,5 до 38,0 |
от 0,5 до 38,5 |
от 0,5 до 39,0 |
от 0,5 до 39,5 |
от 0,5 до 40,0 |
|
Количество секций |
от 1 до 6 включ. | ||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
И |
12 |
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | ||||||||||
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0350 |
0,0355 |
0,0360 |
0,0365 |
0,0370 |
0,0375 |
0,0380 |
0,0385 |
0,0390 |
0,0395 |
0,0400 |
|
Время слива цистерны (секций) самотеком, мин, не более |
140 |
142 |
144 |
146 |
148 |
150 |
152 |
154 |
156 |
158 |
160 |
|
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более |
±1,5 | ||||||||||
|
Г абаритные размеры (длинахширинах высота), мм, не более |
18000x2550x4000 | ||||||||||
|
Снаряженная масса, кг, не более |
20000 | ||||||||||
|
Полная масса, кг, не более |
64000 | ||||||||||
|
Примечание * При периодической поверке | |||||||||||
|
Наименование характеристики |
Значение | ||||||||||
|
Обозначение исполнения |
ППЦУСТ 9465-40,5 |
ППЦУСТ 9465-41 |
ППЦУСТ 9465-41,5 |
ППЦУСТ 9465-42 |
ППЦУСТ 9465-42,5 |
ППЦУСТ 9465-43 |
ППЦУСТ 9465-43,5 |
ППЦУСТ 9465-44 |
ППЦУСТ 9465-44,5 |
ППЦУСТ 9465-45 |
ППЦУСТ 9465-45,5 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
И |
12 |
|
Номинальная вместимость цистерны, м3 |
40,500± 0,607 |
41,000± 0,615 |
41,500=1= 0,622 |
42,000± 0,630 |
42,500± 0,637 |
43,000± 0,645 |
43,500± 0,652 |
44,000± 0,660 |
44,500± 0,667 |
45,000± 0,675 |
45,500± 0,682 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 40,5 |
от 0,5 до 41,0 |
от 0,5 до 41,5 |
от 0,5 до 42,0 |
от 0,5 до 42,5 |
от 0,5 до 43,0 |
от 0,5 до 43,5 |
от 0,5 до 44,0 |
от 0,5 до 44,5 |
от 0,5 до 45,0 |
от 0,5 до 45,5 |
|
Количество секций |
от 1 до 6 включ. | ||||||||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | ||||||||||
|
Не сливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0405 |
0,0410 |
0,0415 |
0,0420 |
0,0425 |
0,0430 |
0,0435 |
0,0440 |
0,0445 |
0,0450 |
0,0455 |
|
Время слива цистерны (секций) самотеком, мин, не более |
162 |
164 |
165 |
166 |
168 |
170 |
172 |
174 |
176 |
178 |
180 |
|
Разность между номинальной и действительной вместимостью цистерны секций), %, не более |
±1,5 | ||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
И |
12 |
|
Габаритные размеры (длинах ширинах высота), мм, не более |
18000x2550x4000 | ||||||||||
|
Снаряженная масса, кг, не более |
20200 | ||||||||||
|
Полная масса, кг, не более |
65000 | ||||||||||
|
Примечание | |||||||||||
|
* При периодической поверке | |||||||||||
Таблица 9 -
|
Наименование характеристики |
Значение | ||||||||
|
Обозначение исполнения |
ППЦУСТ 9465-46 |
ППЦУСТ 9465-46,5 |
ППЦУСТ 9465-47 |
ППЦУСТ 9465-47,5 |
ППЦУСТ 9465-48 |
ППЦУСТ 9465-48,5 |
ППЦУСТ 9465-49 |
ППЦУСТ 9465-49,5 |
ППЦУСТ 9465-50 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Номинальная вместимость цистерны, _,з м |
46,000± 0,690 |
46,500± 0,697 |
47,000± 0,705 |
47,500± 0,712 |
48,000± 0,720 |
48,500± 0,727 |
49,000± 0,735 |
49,500± 0,742 |
50,000± 0,750 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 46,0 |
от 0,5 до 46,5 |
от 0,5 до 47,0 |
от 0,5 до 47,5 |
от 0,5 до 48,0 |
от 0,5 до 48,5 |
от 0,5 до 49,0 |
от 0,5 до 49,5 |
от 0,5 до 50,0 |
|
Количество секций |
от 1 до 6 включ. | ||||||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | ||||||||
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0460 |
0,0465 |
0,0470 |
0,0475 |
0,0480 |
0,0485 |
0,0490 |
0,0495 |
0,0500 |
|
1 |
2 |
3 |
4 | |
|

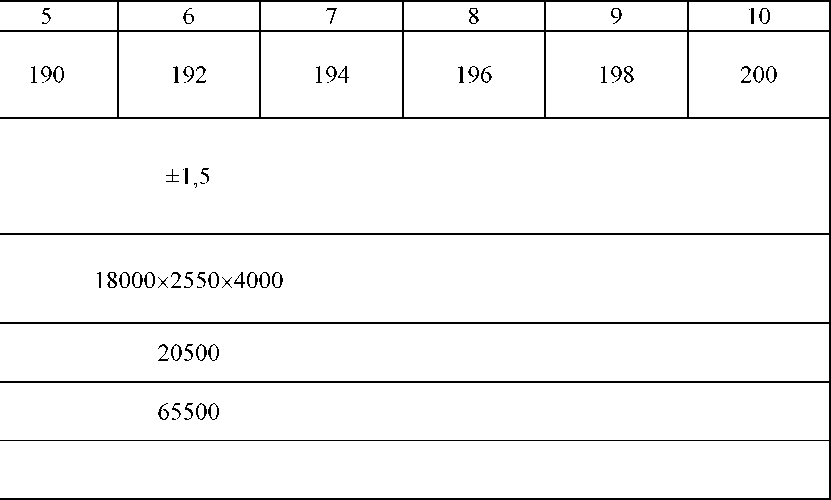

Время слива цистерны (секций) самотеком, мин, не более |
182 |
184 |
186 | |
|
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более | ||||
|
Г абаритные размеры (длинахширинахвысота), мм, не более | ||||
|
Снаряженная масса, кг, не более | ||||
|
Полная масса, кг, не более | ||||
|
Примечание * При периодической поверке | ||||
Лист № 16
Всего листов 18
