Номер по Госреестру СИ: 73226-18
73226-18 Автоцистерны
(УСТ 5453)
Назначение средства измерений:
Автоцистерны УСТ 5453 (далее - АЦ) являются мерой полной вместимости, предназначены для транспортирования и кратковременного хранения светлых нефтепродуктов c плотностью не более 0,86 г/см3.
Внешний вид.
Автоцистерны
Рисунок № 1
Внешний вид.
Автоцистерны
Рисунок № 2
Внешний вид.
Автоцистерны
Рисунок № 3
Внешний вид.
Автоцистерны
Рисунок № 4
Внешний вид.
Автоцистерны
Рисунок № 5
Внешний вид.
Автоцистерны
Рисунок № 6
Внешний вид.
Автоцистерны

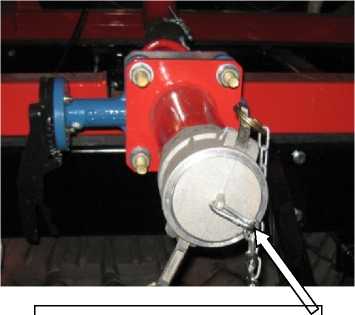

Рисунок № 7
Внешний вид.
Автоцистерны
Рисунок № 8
Общие сведения
Дата публикации -
Срок свидетельства - 22.11.2024
Номер записи -
ID в реестре СИ - 530180
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АЦ УСТ 54535G, АЦ УСТ 54535 G, АЦ УСТ 54533U, АЦ УСТ 5453, АЦ, автоцистерна УСТ 5453М2, Автоцистерна УСТ 5453, мод.54535G-206, Автоцистерна УСТ 5453, Автоцистерна модель УСТ 545317, Автоцистерна АЦ -10 УСТ 5453М2, автоцистерна, 8Е-0000025-01, 8S- 210, 5453МВ, 54535G-206, 54533U, 5453 Z2-234, 0-20011, -,
Производитель
Изготовитель - ООО "УралСпецТранс"
Страна - РОССИЯ
Населенный пункт - г.Миасс
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 141
Выдано извещений - 0
Кол-во периодических поверок - 99
Кол-во средств измерений - 64
Кол-во владельцев - 25
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2429 от 2018.11.22 Об утверждении типов средств измерений
№1493 от 2023.07.21 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (8)
Наличие аналогов СИ: Автоцистерны (УСТ 5453)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "УралСпецТранс"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48860-12 19.01.2017 |
Автотопливозаправщики , УСТ-54533C, УСТ-54533D ООО "УралСпецТранс" (РОССИЯ г.Миасс) |
ОТ |
1 год |
|
49096-12 20.02.2017 |
Прицепы-цистерны , УСТ 94651H, УСТ 94651G, УСТ 94651J и их мод. ООО "УралСпецТранс" (РОССИЯ г.Миасс) |
ОТ |
1 год |
|
51286-12 02.10.2017 |
Полуприцепы-цистерны, УСТ 94651К и их мод. ООО "УралСпецТранс" (РОССИЯ г.Миасс) |
ОТ |
1 год |
|
51974-12 20.12.2017 |
Полуприцепы-цистерны, УСТ 94651L и их мод. ООО "УралСпецТранс" (РОССИЯ г.Миасс) |
ОТ |
1 год |
|
54244-13 23.07.2018 |
Автотопливозаправщики , УСТ54533, УСТ54535, УСТ54537 ООО "УралСпецТранс" (РОССИЯ г.Миасс) |
ОТ |
1 год |
|
56352-14 05.02.2019 |
Автотопливозаправщики , УСТ 5453UA ООО "УралСпецТранс" (РОССИЯ г.Миасс) |
ОТ |
1 год |
|
56811-14 14.03.2019 |
Автотопливозаправщики , УСТ 54538 ООО "УралСпецТранс" (РОССИЯ г.Миасс) |
ОТ |
1 год |
|
57143-14 16.04.2019 |
Автоцистерны, УСТ 54533, УСТ 54535, УСТ 54539 ООО "УралСпецТранс" (РОССИЯ г.Миасс) |
ОТ |
1 год |
|
59329-14 08.12.2019 |
Автотопливозаправщики , УСТ 5453AD ООО "УралСпецТранс" (РОССИЯ г.Миасс) |
ОТ |
1 год |
|
61395-15 19.08.2025 |
Контейнеры-цистерны, УСТ 94653А ООО "УралСпецТранс" (РОССИЯ г.Миасс) |
ОТ МП |
1 год |
|
62834-15 24.12.2020 |
Прицепы и полуприцепы-цистерны, УСТ 94651 ООО "УралСпецТранс" (РОССИЯ г.Миасс) |
ОТ МП |
1 год |
|
73226-18 22.11.2024 |
Автоцистерны, УСТ 5453 ООО "УралСпецТранс" (РОССИЯ г.Миасс) |
ОТ МП |
1 год |
|
73220-18 22.11.2024 |
Автотопливозаправщики , УСТ 5453 ООО "УралСпецТранс" (РОССИЯ г.Миасс) |
ОТ МП |
1 год |
|
75067-19 |
Автоцистерна нефтепромысловая, УСТ 545307 ООО "УралСпецТранс" (РОССИЯ г.Миасс) |
ОТ МП |
2 года |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Автоцистерны (УСТ 5453)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 13 | 2 | 0 | 13 | 0 | 11 | 0 | 11 | |
| ООО "СТАНДАЛЬ" (RA.RU.311564) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 47 | 0 | 39 | 0 | 46 | 0 | 38 | ||
| ООО "КОМПАНИЯ КОНТУР ДС" (RA.RU.310478) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "МАГАДАНСКИЙ ЦСМ" (RA.RU.311544) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "НЦМ ИМ. Т.Н. ПРАХОВОЙ" (RA.RU.314030) | 4 | 0 | 4 | 0 | 2 | 0 | 2 | |||
| ФБУ "КАМЧАТСКИЙ ЦСМ" (RA.RU.311296) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "ЦЕТАН" (RA.RU.311425) | 12 | 2 | 10 | 0 | 0 | 12 | 10 | 0 | ||
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ГАЗПРОМ ТРАНСГАЗ САРАТОВ" (1437) | 1 | 0 | 0 | 0 | 1 | 0 | 0 | |||
| ООО РТМЦ "МЕТРОЛОГИЯ-СЕРВИС" (РОСС RU.0001.310409) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ООО ПКФ "ПРОМНЕФТЕСНАБ" (RA.RU.312855) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 8 | 0 | 7 | 0 | 8 | 0 | 7 | ||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 2 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "АКСС" (RA.RU.310570) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ЦЕТАН" (RA.RU.311425) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "УРАЛТЕХНОЛОГИЯ" (РОСС RU.0001.310241) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ЦСМ" (RA.RU.313985) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 2 | 1 | 0 | 2 | 0 | 0 | 0 | 0 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Автоцистерны (УСТ 5453)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Красноярский ЦСМ Красноярский край |
6395 | 9707 |
|
ФБУ Красноярский ЦСМ Красноярский край |
8067 | 9707 |
|
ФБУ Красноярский ЦСМ Красноярский край |
9589 | 9707 |
|
ФБУ Красноярский ЦСМ Красноярский край |
12325 | 9707 |
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
12158 | 9707 |
Знак утверждения типа
Знак утверждения типананосится фотохимическим или ударным способом на маркировочную табличку, прикрепляемую на АЦ, и типографским способом на титульный лист руководства по эксплуатации и формуляра.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к автоцистернам УСТ 5453
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Государственная поверочная схема для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расхода жидкости»
ТУ 4521-135-53838447-2017 Автоцистерны УСТ 5453. Технические условия
Поверка
Поверкаосуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
Рабочий эталон единицы объема 2-го разряда по Приложению к приказу Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 -комплекс градуировки резервуаров МИГ, регистрационный номер в Федеральном информационном фонде 20570-00.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в местах, указанных в эксплуатационной документации.
Изготовитель
Общество с ограниченной ответственностью «УралСпецТранс» (ООО «УралСпецТранс»)ИНН 7415044142
Адрес: 456320, Челябинская область, г. Миасс, пр. Макеева, 56
Телефон (факс): (3513) 54-63-00, (351) 215-67-77
E-mail: kulikov_sn@ust.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)Адрес: 620990, г. Екатеринбург, ул. Красноармейская, д. 2а
Телефон: (343) 350-25-83
Факс: (343) 350-40-81
Web-сайт: www.uraltest.ru
E-mail: uraltest@uraltest.ru
АЦ являются мерой полной вместимости и изготавливаются в зависимости от технических характеристик автомобильных шасси. Конструкция цистерны выполнена в поперечном сечении в виде чемоданообразной, эллиптической, овальной или круглой формы и может состоять из одной или нескольких секций. Максимальное количество секций - 7. Каждая секция может иметь разную номинальную вместимость. Корпус цистерны изготовлен из листовой стали и усилен внутри перегородками, выполняющими так же роль поперечных волнорезов.
В верхней части каждой секции (при наличии нескольких секций) цистерны приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, воздухоотводящими трубками; в нижней части каждой секции цистерны установлены донные клапаны. На АЦ имеется площадка обслуживания с противоскользящей поверхностью в зоне обслуживания горловины. Для подъема на площадку обслуживания служит лестница.
Электрооборудование АЦ состоит из системы световой сигнализации и наружного освещения. АЦ снабжается противопожарными средствами, к которым относятся: огнетушитель, емкость для песка, заземляющее устройство, цепь походного заземления.
Наполнение цистерны АЦ осуществляется через заливной люк горловины при использовании внешнего или собственного насоса. Опорожнение цистерны АЦ происходит с помощью насоса или самотеком.
АЦ выпускаются в следующих модификациях: 5453 ER-200, 5453 ER-201, 5453 ER-202, 5453 JS-200, 5453 KS-200, 5453 LS-200, 5453 MS-200, 5453 JS-201, 5453 KS-201, 5453 LS- 201, 5453 MS- 201, 5453 JS-202, 5453 KS-202, 5453 LS-202, 5453 Z2-200, 5453 MS-202, 5453 JS-203, 5453 KS-203, 5453 Z2-201, 5453 MS-203, 5453 JS-204, 5453 KS-204, 5453 Z2-202, 5453 MS-204, 5453 JS-205, 5453 KS-205, 5453 Z2-203, 5453 MS-205, 5453 JS-206, 5453 KS-206, 5453 MS-206, 5453 0К-200, 5453 0L-200, 5453 0M-200, 5453 0N-200, 5453 0Р-200, 5453 0R-200, 5453 0Т-200, 5453 0U-200, 5453 0Н-200, 5453 Z2-204, 5453 0J-200, 5453 JS-207, 5453 KS-207, 5453 MS-207, 5453 0К-201, 5453 0L-201, 5453 0M-201, 5453 0N-201, 5453 0Р-201, 5453 0R-201, 5453 0Т-201, 5453 0U-201, 5453 0H-201, 5453 Z2-205, 5453 0J-201, 5453 0К-202, 5453 0L-202, 5453 0M-02, 5453 0N-202, 5453 0Р-202, 5453 0R-202, 5453 0Т-202, 5453 0U-202, 5453 0H-202, 5453 0J-202, 5453 SB-200, 5453 H2-200, 5453 Z2-206, 5453 MB-200, 5453 T2-200, 5453 V2-200, 5453 9A-200, 5453 9В-200, 5453 AF-200, 5453 0К-203, 5453 0L-203, 5453 0M-203, 5453 0N-203, 5453 0Р-203, 5453 0R-203, 5453 0Т-203, 5453 0U-203, 5453 0H-203, 5453 0J -203, 5453 SB-201, 5453 H2-201, 5453 Z2-207, 5453 MB-201, 5453 T2-201, 5453 V2-201, 5453 9A-201, 5453 9B-201, 5453 AF-201, 5453 0К-204, 5453 0L-204, 5453 0M-204, 5453 0N-204, 5453 0Р-204, 5453 0R-204, 5453 0Т-204, 5453 0U-204, 54530Н-204, 5453 0J -204, 5453 SB-202, 5453 H2-202, 5453 Z2-208, 5453 MB-202, 5453 T2-202, 5453 V2-202, 5453 9A-202, 5453 9B-202, 5453 AF -202, 5453 0К-205, 5453 0L-205, 5453 0M-205, 5453 0N-205, 5453 0Р-205, 5453 0R-205, 5453 0Т-205, 5453 0U-205, 5453 0Н-205, 5453 0J -205, 5453 SB-203, 5453 H2-203, 5453 Z2-209, 5453 MB-203, 5453 T2-203, 5453 V2-203, 5453 9А-203, 5453 9B-203, 5453 AF-203, 5453 0К-206, 5453 0L-206, 5453 0M-206, 5453 0N-206,
5453 0Р-206, 5453 0R-206, 5453 0Т-206, 5453 0U-206, 5453 0Н-206, 5453 0J -206, 5453 SB-204,
5453 H2-204, 5453 Z2-210, 5453 MB-204, 5453 T2-204, 5453 V2-204, 5453 9A-204, 5453 9B-204, 5453 AF-204, 5453 0К-207, 5453 0L-207, 5453 0M-207, 5453 0N-207, 5453 0Р-207, 5453 0R-207,
5453 0Т-207, 5453 0U-207, 5453 0Н-207, 5453 0J -207, 5453 SB-205, 5453 H2-205, 5453 Z2-211,
5453 MB-205, 5453 T2-205, 5453 V2-205, 5453 9A-205, 5453 9B -205, 5453 AF-205, 5453 0L-208, 54530 M-208, 5453 0N-208, 5453 0R-208, 5453 0Т-208, 5453 0U-208, 5453 0Н-208, 5453 0J -208, 5453 SB-206, 5453 H2-206, 5453 Z2-212, 5453 MB-206, 5453 T2-206, 5453 V2-206, 5453 9A-206, 5453 9B -206, 5453 AF-206, 5453 0L-209, 5453 0M-209, 5453 0N-209, 5453 0R-209, 5453 0Т-209, 5453 0U-209, 5453 0Н-209, 5453 0J -209, 5453 SB-207, 5453 H2-207, 5453 Z2-213, 5453 MB-207,
5453 T2-207, 5453 V2-207, 5453 9B -207, 5453 AF-207, 5453 0L-210, 5453 0M-210, 5453 0N-210,
5453 0R-210, 5453 0Т-210, 5453 0U-210, 5453 0Н-210, 5453 0J -210, 5453 SB-208, 5453 H2-208,
5453 Z2-214, 5453 MB-208, 5453 T2-208, 5453 V2-208, 5453 9B -208, 5453 AF-208, 5453 0L-211,
5453 0M-211, 5453 0N-211, 5453 0R-211, 5453 0Т-211, 5453 0U-211, 5453 0Н-211, 5453 0J-211, 5453 SB-209, 5453 H2-209, 5453 Z2-215, 5453 MB-209, 5453 T2-209, 5453 V2-209, 5453 9B -209, 5453 AF-209, 5453 0L-212, 5453 0M-212, 5453 0N-212, 5453 0R-212, 5453 0Т-212, 5453 0U-212, 5453 0Н-212, 5453 0J -212, 5453 SB-210, 5453 H2-210, 5453 Z2-216, 5453 MB-210, 5453 T2-210, 5453 V2-210, 5453 9B-210, 5453 AF-210, 5453 0L-213, 5453 0M-213, 5453 0N-213, 5453 0R-213,
5453 0Т-213, 5453 0U-213, 5453 0Н-213, 5453 0J-213, 5453 SB-211, 5453 H2-211, 5453 Z2-217,
5453 MB-211, 5453 T2-211, 5453 V2-211, 5453 9B-211, 5453 AF-211, 5453 0L-214, 5453 0M-214, 5453 0N-214, 5453 0R-214, 5453 0Т-214, 5453 0U-214, 5453 0Н-214, 5453 0J -214, 5453 9B-212,
5453 AF-212, 5453 VA-200, 5453 SB-212, 5453 H2-212, 5453 Z2-218, 5453 MB-212, 5453 T2-212,
5453 V2-212, 5453 0L-215, 5453 0M-215, 5453 0N-215, 5453 0R-215, 5453 0Т-215, 5453 0U-215,
5453 0Н-215, 5453 0J -215, 5453 9B-213, 5453 AF-213, 5453 VA-201, 5453 SB-213, 5453 H2-213, 5453 Z2-219, 5453 MB-213, 5453 T2-213, 5453 V2-214, 5453 0L-216, 5453 0M-216, 5453 0N-216,
5453 0R-216, 5453 0Т-216, 5453 0U-216, 5453 0Н-216, 5453 0J-216, 5453 9B-214, 5453 AF-214,
5453 VA-202, 5453 SB-214, 5453 H2-214, 5453 Z2-220, 5453 MB-214, 5453 T2-214, 5453 V2-215, 5453 3S-200, 5453 3U-200, 5453 VA-203, 5453 SB-215, 5453 H2-215, 5453 Z2-221, 5453 MB-215, 5453 T2-215, 5453 V2-215, 5453 3S- 201, 5453 3U-201, 5453 VA-204, 5453 SB-216, 5453 H2-216, 5453 Z2-222, 5453 MB-216, 5453 T2-216, 5453 V2-216, 5453 3S-202, 5453 3U-202, 5453 VA-205, 5453 SB-217, 5453 H2-217, 5453 Z2-223, 5453 MB-217, 5453 T2-217, 5453 V2-217, 5453 0S-200, 5453 3S-203, 5453 3U-203, 5453 5X-200, 5453 5G-200, 5453 5H-200, 5453 3V-200, 5453 5Y-200,
5453 VA-206, 5453 SB-218, 5453 H2-218, 5453 Z2-224, 5453 MB-218, 5453 T2-218, 5453 V2-218,
5453 0S-201, 5453 3S-204, 5453 3U-204, 5453 5X-201, 5453 5G-201, 5453 5H-201, 5453 3V-201,
5453 5Y-201, 5453 VA-207, 5453 SB-219, 5453 H2-219, 5453 Z2-225, 5453 MB-219, 5453 T2-219,
5453 V2-219, 5453 0S-202, 5453 3S-205, 5453 3U-205, 5453 5X-202, 5453 5G-202, 5453 5H-202,
5453 3V-202, 5453 5Y-202, 5453 VA-208, 5453 SB-220, 5453 H2-220, 5453 Z2-226, 5453 MB-220, 5453 T2-220, 5453 V2-220, 5453 0S-203, 5453 3S-206, 5453 3U-206, 5453 5X-203, 5453 5G-203,
5453 5H-203, 5453 3V-203 5453 5Y-203 5453 VA-209, 5453 SB-221, 5453 H2-221, 5453 Z2-227,
5453 MB-221, 5453 T2-221, 5453 V2-221, 5453 0S-204, 5453 3S-207, 5453 3U-207, 5453 5X-204, 5453 5G-204, 5453 5H-204, 5453 3V-204, 5453 5Y-204, 5453 VA-210, 5453 SB-222, 5453 H2-222,
5453 Z2-228, 5453 MB-222, 5453 T2-222, 5453 V2-222, 5453 0S-205, 5453 5X-205, 5453 5G-205,
5453 5H-205, 5453 3V-205, 5453 5Y-205, 5453 VA-211, 5453 SB-223, 5453 H2-223, 5453 Z2-229,
5453 MB-223, 5453 T2-223, 5453 V2-223, 5453 0S-206, 5453 5X-206, 5453 5G-206, 5453 5H-206,
5453 3V-206, 5453 5Y-206, 5453 VA-212, 5453 SB-224, 5453 H2-224, 5453 Z2-230, 5453 MB-224,
5453 T2-224, 5453 V2-224, 5453 0S-207, 5453 5X-207, 5453 5H-207, 5453 3V-207, 5453 5Y-207,
5453 VA-213, 5453 SB-225, 5453 H2-225, 5453 Z2-231, 5453 MB-225, 5453 T2-225, 5453 V2-225, 5453 0S-208, 5453 5X-208, 5453 5H-208, 5453 3V-208, 5453 5Y-208, 5453 VA-214, 5453 SB-226, 5453 H2-226, 5453 Z2-232, 5453 MB-226, 5453 T2-226, 5453 V2-226, 5453 0S-209, 5453 5X-209, 5453 5H-209, 5453 3V-209, 5453 5Y-209, 5453 VA-215, 5453 SB-227, 5453 H2-227, 5453 Z2-233, 5453 MB-227, 5453 T2-227, 5453 V2-227, 5453 0S-210, 5453 5X-210, 5453 5H-210, 5453 3V-210, 5453 5Y-210, 5453 VA-216, 5453 SB-228, 5453 H2-228, 5453 Z2-234, 5453 MB-228, 5453 T2-228, 5453 V2-228, 5453 0S-211, 5453 5X-211, 5453 5H-211, 5453 3V-211, 5453 5Y-211, 5453 VA-217, 5453 SB-229, 5453 H2-229, 5453 Z2-235, 5453 MB-229, 5453 T2-229, 5453 V2-229, 5453 0S-212, 5453 5X-212, 5453 5H-212, 5453 3V-212, 5453 5Y-212, 5453 VA-218, 5453 SB-230, 5453 H2-230, 5453 Z2-236, 5453 MB-230, 5453 T2-230, 5453 V2-230, 5453 0S-213, 5453 5X-213, 5453 5H-213, 5453 3V-213, 5453 5Y-213, 5453 VA-219, 5453 SB-231, 5453 H2-231, 5453 Z2-237, 5453 MB-231, 5453 T2-231, 5453 V2-231, 5453 0S-214, 5453 5X-214, 5453 5H-214, 5453 3V-214, 5453 5J-214, 5453 5Y-204, 5453 VA-220, 5453 SB-232, 5453 H2-232, 5453 Z2-238, 5453 MB-232, 5453 T2-232, 5453 V2-232, 5453 0S-215, 5453 5X -215, 5453 5H-215, 5453 3V-215, 5453 5Y-215, 5453 VA-221, 5453 SB-232, 5453 H2-232, 5453 Z2-239, 5453 MB-232, 5453 T2-232, 5453 V2-232, 5453 0S-216, 5453 5X -216, 5453 5H-216, 5453 3V-216, 5453 5Y-216, 5453 VA-222, 5453 SB-233, 5453 H2-233, 5453 Z2-240, 5453 MB-233, 5453 T2-233, 5453 V2-233, 5453 0S-217, 5453 5X-217, 5453 5H-217, 5453 3V-217, 5453 5Y-217, 5453 VA-223, 5453 SB-234, 5453 H2-234, 5453 Z2-241, 5453 MB-234, 5453 T2-234, 5453 V2-234, 5453 0S-218, 5453 5X -218, 5453 5H-218, 5453 3V-218, 5453 5Y-218, 5453 VA-224, 5453 SB-234, 5453 H2-234, 5453 Z2-242, 5453 MB-234, 5453 T2-234, 5453 V2-234, которые отличаются геометрическими размерами и номинальной вместимостью.
Общий вид АЦ представлен на рисунках 1 - 4.
Схема пломбировки от несанкционированного доступа представлена на рисунках 5 - 7.

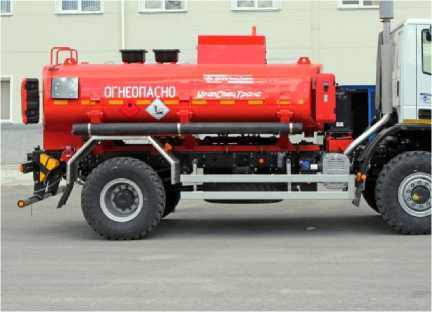

Рисунок 1 - АЦ с одной секцией

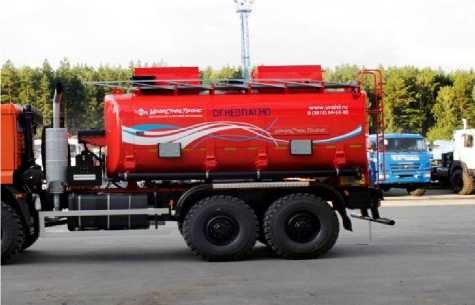

Рисунок 2 - АЦ с двумя секциями

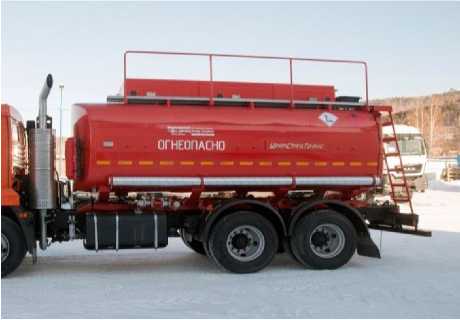

Рисунок 3 - АЦ с тремя секциями

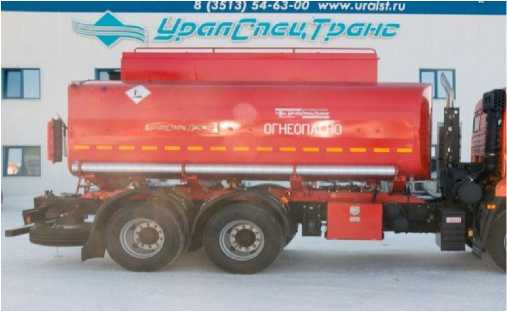

Рисунок 4 - АЦ с вариантами исполнения от четырех до семи секций
Место пломбирования

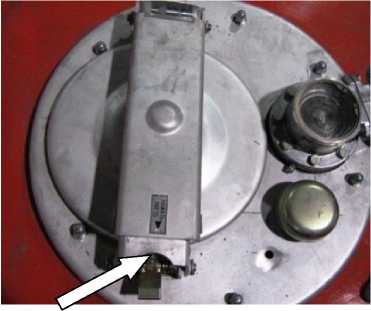

Рисунок 5 - Запорный механизм крышки заливной горловины АЦ (при наличии в конструкции)
Место пломбирования

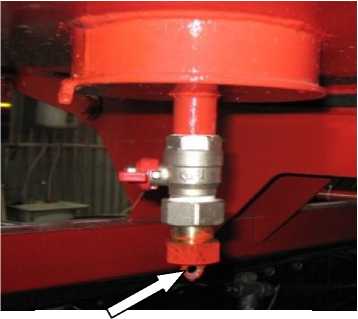

Рисунок 6 - Кран слива отстоя из АЦ
Место пломбирования
Место пломбирования

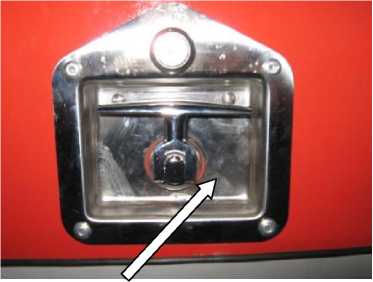

Рисунок 7 - Ручка открывания технологического отсека или заглушка открывания трубопровода слива топлива из АЦ (в зависимости от конструктивного исполнения)
Программное обеспечение отсутствует.
Таблица 10 -
|
Наименование |
Обозначение |
Количество |
|
Автоцистерна |
1 шт. | |
|
Огнетушитель |
2 шт. | |
|
Ёмкость для песка |
1 шт. | |
|
Заземляющее утройство |
1 шт. | |
|
Цепь походного заземления |
1 шт. | |
|
Руководство по эксплуатации на насос (при наличии) |
1 экз. | |
|
Руководство по эксплуатации |
5453.00.00.000 РЭ |
1 экз. |
|
Формуляр |
5453.00.00.000 Ф |
1 экз. |
Таблица 1 -
|
Наименование характеристики |
Значение | |||||||
|
Модификация |
5453 |
5453 |
5453 |
5453 JS-200, |
5453 JS-201, |
5453 JS-202, | ||
|
ER-200 |
ER-201 |
ER-202 |
5453 KS-200, |
5453 KS-201, |
5453 KS-202, | |||
|
5453 LS-200, |
5453 LS-201, |
5453 LS-202, | ||||||
|
5453 MS-200 |
5453 MS-201 |
5453 Z2-200, 5453 MS-202 | ||||||
|
Номинальная вместимость цистерны, м3 |
0,500±0,015 |
1,000±0,030 |
1,500±0,045 |
2,000±0,050 |
2,500±0,063 |
3,000±0,075 | ||
|
Номинальная вместимость секций, м3 |
0,5 |
от 0,5 до 1,0 |
от 0,5 до 1,5 |
от 0,5 до 2,0 |
от 0,5 до 2,5 |
от 0,5 до 3,0 | ||
|
Количество секций |
от 1 до |
3 включ. | ||||||
|
Пределы допускаемой относительной погрешности |
±0,4 | |||||||
|
вместимости цистерны (секций)*, % | ||||||||
|
Объем вместимости горловины цистерны (секций), м3, не менее |
0,01 |
0,02 |
0,03 |
0,04 |
0,05 |
0,06 | ||
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0005 |
0,0010 |
0,0015 |
0,0020 |
0,0025 |
0,0030 | ||
|
Время слива цистерны (секций) самотеком, мин, не более |
8 |
9 |
11 |
12 |
14 |
16 | ||
|
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более |
±3,0 |
±2,5 | ||||||
|
Г абаритные размеры (длинах ширинах высота), мм, |
6610x2550x2340 |
7840x2550x3300 | ||||||
|
не более | ||||||||
|
Снаряженная масса, кг, не более |
2150 |
4950 | ||||||
|
Полная масса, кг, не более |
3500 |
8700 | ||||||
|
* при периодической поверке | ||||||||
|
Наименование характеристики |
Значение | ||||
|
Модификация |
5453 JS-203, |
5453 JS-204, |
5453 JS-205, |
5453 JS-206, |
5453 JS-207, |
|
5453 KS-203, |
5453 KS-204, |
5453 KS-205, |
5453 KS-206, |
5453 KS-207, | |
|
5453 Z2-201, |
5453 Z2-202, |
5453 Z2-203, |
5453 MS-206 |
5453 MS-207, | |
|
5453 MS-203 |
5453 MS-204 |
5453 MS-205 |
5453 0К-200, |
5453 0К-201, | |
|
5453 0L-200, |
5453 0L-201, | ||||
|
5453 0M-200, |
5453 0M-201, | ||||
|
5453 0N-200, |
5453 0N-201, | ||||
|
5453 0Р-200, |
5453 0Р-201, | ||||
|
5453 0R-200, |
5453 0R-201, | ||||
|
5453 0Т-200, |
5453 0Т-201, | ||||
|
5453 0U-200, |
5453 0U-201, | ||||
|
54530Н-200, |
5453 0H-201, | ||||
|
5453 Z2-204, |
5453 Z2-205, | ||||
|
5453 0J-200 |
5453 0J-201 | ||||
|
Номинальная вместимость цистерны, м3 |
3,500±0,088 |
4,000±0,100 |
4,500±0,113 |
5,000±0,100 |
5,500±0,110 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 3,5 |
от 0,5 до 4,0 |
от 0,5 до 4,5 |
от 0,5 до 5,0 |
от 0,5 до 5,5 |
|
Количество секций |
от 1 до 3 включ. | ||||
|
Пределы допускаемой относительной погрешности вместимости |
±0,4 | ||||
|
цистерны (секций)*, % | |||||
|
Объем вместимости горловины цистерны (секций), м3, не менее |
0,07 |
0,08 |
0,09 |
0,10 |
0,11 |
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0035 |
0,0040 |
0,0045 |
0,0050 |
0,0055 |
|
Время слива цистерны (секций) самотеком, мин, не более |
18 |
20 |
22 |
24 |
26 |
|
Габаритные размеры (длинах ширинах высота), мм, не более |
7840x2550x3300 |
8365x2550x4000 | |||
|
Снаряженная масса, кг, не более |
4950 |
9255 | |||
|
Полная масса, кг, не более |
8700 |
14400 | |||
|
Разность между номинальной и действительной вместимостью цистерны |
±2,5 |
±2,0 | |||
|
(секций), %, не более | |||||
|
* при периодической поверке | |||||
|
Наименование характеристики |
Значение | |||
|
Модификация |
5453 0К-202, |
5453 0К-203, |
5453 0К-204, |
5453 0К-205, |
|
5453 0L-202, |
5453 0L-203, |
5453 0L-204, |
5453 0L-205, | |
|
5453 0M-02, |
5453 0M-203, |
5453 0M-204, |
5453 0M-205, | |
|
5453 0N-202, |
5453 0N-203, |
5453 0N-204, |
5453 0N-205, | |
|
5453 0Р-202, |
5453 0Р-203, |
5453 0Р-204, |
5453 0Р-205, | |
|
5453 0R-202, |
5453 0R-203, |
5453 0R-204, |
5453 0R-205, | |
|
5453 0Т-202, |
5453 0Т-203, |
5453 0Т-204, |
5453 0Т-205, | |
|
5453 0U-202, |
5453 0U-203, |
5453 0U-204, |
5453 0U-205, | |
|
5453 0H-202, |
5453 0H-203, |
5453 0Н-204, |
5453 0Н-205, | |
|
5453 0J-202, |
5453 0J -203, |
5453 0J -204, |
5453 0J -205, | |
|
5453 SB-200, |
5453 SB-201, |
5453 SB-202, |
5453 SB-203, | |
|
5453 H2-200, |
5453 H2-201, |
5453 H2-202, |
5453 H2-203, | |
|
5453 Z2-206, |
5453 Z2-207, |
5453 Z2-208, |
5453 Z2-209, | |
|
5453 MB-200, |
5453 MB-201, |
5453 MB-202, |
5453 MB-203, | |
|
5453 T2-200, |
5453 T2-201, |
5453 T2-202, |
5453 T2-203, | |
|
5453 V2-200, |
5453 V2-201, |
5453 V2-202, |
5453 V2-203, | |
|
5453 9A-200, |
5453 9A-201, |
5453 9A-202, |
5453 9А-203, | |
|
5453 9В-200, |
5453 9B-201, |
5453 9B-202, |
5453 9B-203, | |
|
5453 AF-200 |
5453 AF-201 |
5453 AF -202 |
5453 AF-203 | |
|
Номинальная вместимость цистерны, м3 |
6,00±0,12 |
6,50±0,13 |
7,00±0,14 |
7,50±0,15 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 6,0 |
от 0,5 до 6,5 |
от 0,5 до 7,0 |
от 0,5 до 7,5 |
|
Количество секций |
от 1 до 5 включ. | |||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | |||
|
Объем вместимости горловины цистерны (секций), м3, не менее |
0,12 |
0,13 |
0,14 |
0,15 |
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0060 |
0,0065 |
0,0070 |
0,0075 |
|
Время слива цистерны (секций) самотеком, мин, не более |
28 |
30 |
32 |
34 |
|
Г абаритные размеры (длинах ширинахвысота), мм, не более |
11000x2550x4000 | |||
|
Снаряженная масса, кг, не более |
11100 | |||
|
Полная масса, кг, не более |
18500 | |||
|
Разность между номинальной и действительной вместимостью цистерны (секций), %, |
±2,5 | |||
|
не более | ||||
|
* при периодической поверке | ||||
|
Наименование характеристики |
Значение | ||||
|
Модификация |
5453 0К-206, |
5453 0К-207, |
5453 0L-208, |
5453 0L-209, |
5453 0L-210, |
|
5453 0L-206, |
5453 0L-207, |
5453 0M-208, |
5453 0M-209, |
5453 0M-210, | |
|
5453 0M-206, |
5453 0M-207, |
5453 0N-208, |
5453 0N-209, |
5453 0N-210, | |
|
5453 0N-206, |
5453 0N-207, |
5453 0R-208, |
5453 0R-209, |
5453 0R-210, | |
|
5453 0Р-206, |
5453 0Р-207, |
5453 0Т-208, |
5453 0Т-209, |
5453 0Т-210, | |
|
5453 0R-206, |
5453 0R-207, |
5453 0U-208, |
5453 0U-209, |
5453 0U-210, | |
|
5453 0Т-206, |
5453 0Т-207, |
5453 0Н-208, |
5453 0Н-209, |
5453 0Н-210, | |
|
5453 0U-206, |
5453 0U-207, |
5453 0J -208, |
5453 0J -209, |
5453 0J -210, | |
|
5453 0Н-206, |
5453 0Н-207, |
5453 SB-206, |
5453 SB-207, |
5453 SB-208, | |
|
5453 0J -206, |
5453 0J -207, |
5453 H2-206, |
5453 H2-207, |
5453 H2-208, | |
|
5453 SB-204, |
5453 SB-205, |
5453 Z2-212, |
5453 Z2-213, |
5453 Z2-214, | |
|
5453 H2-204, |
5453 H2-205, |
5453 MB-206, |
5453 MB-207, |
5453 MB-208, | |
|
5453 Z2-210, |
5453 Z2-211, |
5453 T2-206, |
5453 T2-207, |
5453 T2-208, | |
|
5453 MB-204, |
5453 MB-205, |
5453 V2-206, |
5453 V2-207, |
5453 V2-208, | |
|
5453 T2-204, |
5453 T2-205, |
5453 9A-206, |
5453 9B -207, |
5453 9B -208, | |
|
5453 V2-204, |
5453 V2-205, |
5453 9B -206, |
5453 AF-207 |
5453 AF-208 | |
|
5453 9A-204, |
5453 9A-205, |
5453 AF-206 | |||
|
5453 9В-204, |
5453 9B -205, | ||||
|
5453 AF-204 |
5453 AF-205 | ||||
|
Номинальная вместимость цистерны, м3 |
8,00±0,16 |
8,50±0,17 |
9,00±0,18 |
9,50±0,18 |
10,00±0,20 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 8,0 |
от 0,5 до 8,5 |
от 0,5 до 9,0 |
от 0,5 до 9,5 |
от 0,5 до 10,0 |
|
Количество секций |
от 1 до 5 включ. | ||||
|
Пределы допускаемой относительной погрешности вместимости цистерны |
±0,4 | ||||
|
(секций)*, % | |||||
|
Объем вместимости горловины цистерны (секций), м3, не менее |
0,16 |
0,17 |
0,18 |
0,19 |
0,20 |
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0080 |
0,0085 |
0,0090 |
0,0095 |
0,0100 |
|
Время слива цистерны (секций) самотеком, мин, не более |
36 |
38 |
40 |
42 |
44 |
|
Г абаритные размеры (длинах ширинах высота), мм, не более |
11000x2550x4000 | ||||
|
Снаряженная масса, кг, не более |
11500 | ||||
|
Полная масса, кг, не более |
20100 | ||||
|
Разность между номинальной и действительной вместимостью цистерны | |||||
|
(секций), %, не более |
±2,0 | ||||
|
* при периодической поверке | |||||
|
Наименование характеристики |
Значение | |||||
|
Модификация |
5453 0L-211, |
5453 0L-212, |
5453 0L-213, |
5453 0L-214, |
5453 0L-215, |
5453 0L-216, |
|
5453 0M-211, |
5453 0M-212, |
5453 0M-213, |
5453 0M-214, |
5453 0M-215, |
5453 0M-216, | |
|
5453 0N-211, |
5453 0N-212, |
5453 0N-213, |
5453 0N-214, |
5453 0N-215, |
5453 0N-216, | |
|
5453 0R-211, |
5453 0R-212, |
5453 0R-213, |
5453 0R-214, |
5453 0R-215, |
5453 0R-216, | |
|
5453 0Т-211, |
5453 0Т-212, |
5453 0Т-213, |
5453 0Т-214, |
5453 0Т-215, |
5453 0Т-216, | |
|
5453 0U-211, |
5453 0U-212, |
5453 0U-213, |
5453 0U-214, |
5453 0U-215, |
5453 0U-216, | |
|
5453 0Н-211, |
5453 0Н-212, |
5453 0Н-213, |
5453 0Н-214, |
5453 0Н-215, |
5453 0Н-216, | |
|
5453 0J-211, |
5453 0J -212, |
5453 0J-213, |
5453 0J -214, |
5453 0J -215, |
5453 0J -216, | |
|
5453 SB-209, |
5453 SB-210, |
5453 SB-211, |
5453 9B-212, |
5453 9B-213, |
5453 9B -214, | |
|
5453 H2-209, |
5453 H2-210, |
5453 H2-211, |
5453 AF-212, |
5453 AF-213, |
5453 AF-214, | |
|
5453 Z2-215, |
5453 Z2-216, |
5453 Z2-217, |
5453 VA-200, |
5453 VA-201, |
5453 VA-202, | |
|
5453 MB-209, |
5453 MB-210, |
5453 MB-211, |
5453 SB-212, |
5453 SB-213, |
5453 SB-214, | |
|
5453 T2-209, |
5453 T2-210, |
5453 T2-211, |
5453 H2-212, |
5453 H2-213, |
5453 H2-214, | |
|
5453 V2-209, |
5453 V2-210, |
5453 V2-211, |
5453 Z2-218, |
5453 Z2-219, |
5453 Z2-220, | |
|
5453 9В -209, |
5453 9B-210, |
5453 9B-211, |
5453 MB-212, |
5453 MB-213, |
5453 MB-214, | |
|
5453 AF-209 |
5453 AF-210 |
5453 AF-211 |
5453 T2-212, |
5453 T2-213, |
5453 T2-214, | |
|
5453 V2-212 |
5453 V2-214 |
5453 V2-215 | ||||
|
Номинальная вместимость цистерны, м3 |
10,500±0,160 |
11,000±0,165 |
11,500±0,173 |
12,000±0,180 |
12,500±0,190 |
13,000±0,195 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 10,5 |
от 0,5 до 11,0 |
от 0,5 до 11,5 |
от 0,5 до 12,0 |
от 0,5 до 12,5 |
от 0,5 до 13,0 |
|
Количество секций |
от 1 до 5 включ. | |||||
|
Пределы допускаемой относительной погрешности вместимости | ||||||
|
цистерны (секций)*, % |
±0,4 | |||||
|
Объем вместимости горловины цистерны (секций), м3, не менее |
0,21 |
0,22 |
0,23 |
0,24 |
0,25 |
0,26 |
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0105 |
0,0110 |
0,0115 |
0,0120 |
0,0125 |
0,0130 |
|
Время слива цистерны (секций) самотеком, мин, не более |
46 |
48 |
50 |
52 |
54 |
56 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
10500x2550x4000 |
12000x2550x4000 | ||||
|
Снаряженная масса, кг, не более |
11600 |
14000 | ||||
|
Полная масса, кг, не более |
22000 |
28000 | ||||
|
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более |
±2,0 |
±1,5 | ||||
|
* при периодической поверке | ||||||
|
Наименование характеристики |
Значение | |||||
|
Модификация |
5453 3S-200, |
5453 3S-201, |
5453 3S-202, |
5453 0S-200, |
5453 0S-201, |
5453 0S-202, |
|
5453 3U-200, |
5453 3U-201, |
5453 3U-202, |
5453 3S-203, |
5453 3S-204, |
5453 3S-205, | |
|
5453 VA-203, |
5453 VA-204, |
5453 VA-205, |
5453 3U-203, |
5453 3U-204, |
5453 3U-205, | |
|
5453 SB-215, |
5453 SB-216, |
5453 SB-217, |
5453 5X-200, |
5453 5X-201, |
5453 5X-202, | |
|
5453 H2-215, |
5453 H2-216, |
5453 H2-217, |
5453 5G-200, |
5453 5G-201, |
5453 5G-202, | |
|
5453 Z2-221, |
5453 Z2-222, |
5453 Z2-223, |
5453 5H-200, |
5453 5H-201, |
5453 5H-202, | |
|
5453 MB-215, |
5453 MB-216, |
5453 MB-217, |
5453 3V-200, |
5453 3V-201, |
5453 3V-202, | |
|
5453 T2-215, |
5453 T2-216, |
5453 T2-217, |
5453 5Y-200 |
5453 5Y-201 |
5453 5Y-202, | |
|
5453 V2-215 |
5453 V2-216 |
5453 V2-217 |
5453 VA-206, |
5453 VA-207, |
5453 VA-208, | |
|
5453 SB-218, |
5453 SB-219, |
5453 SB-220, | ||||
|
5453 H2-218, |
5453 H2-219, |
5453 H2-220, | ||||
|
5453 Z2-224, |
5453 Z2-225, |
5453 Z2-226, | ||||
|
5453 MB-218, |
5453 MB-219, |
5453 MB-220, | ||||
|
5453 T2-218, |
5453 T2-219, |
5453 T2-220, | ||||
|
5453 V2-218 |
5453 V2-219 |
5453 V2-220 | ||||
|
Номинальная вместимость цистерны, м3 |
13,500±0,200 |
14,000±0,210 |
14,500±0,217 |
15,000±0,225 |
15,500±0,232 |
16,000±0,240 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 13,5 |
от 0,5 до 14,0 |
от 0,5 до 14,5 |
от 0,5 до 15,0 |
от 0,5 до 15,5 |
от 0,5 до 16,0 |
|
Количество секций |
от 1 до 5 включ. | |||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | |||||
|
Объем вместимости горловины цистерны (секций), м3, не менее |
0,26 |
0,28 |
0,29 |
0,30 |
0,31 |
0,32 |
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0135 |
0,0140 |
0,0145 |
0,0150 |
0,0155 |
0,0160 |
|
Время слива цистерны (секций) самотеком, мин, не более |
58 |
60 |
62 |
64 |
66 |
68 |
|
Г абаритные размеры (длинахширина хвысота), мм, не более |
12000x2550x4000 | |||||
|
Снаряженная масса, кг, не более |
14000 | |||||
|
Полная масса, кг, не более |
28000 | |||||
|
Разность между номинальной и действительной | ||||||
|
вместимостью цистерны (секций), %, не более |
±1,5 | |||||
|
* при периодической поверке | ||||||
|
Наименование характеристики |
Значение | |||||
|
Модификация |
5453 0S-203, |
5453 0S-204, |
5453 0S-205, |
5453 0S-206, |
5453 0S-207, |
5453 0S-208, |
|
5453 3S-206, |
5453 3S -207, |
5453 5X-205, |
5453 5X-206, |
5453 5X-207, |
5453 5X-208 | |
|
5453 3U-206, |
5453 3U-207, |
5453 5G-205, |
5453 5G-206, |
5453 5H-207, |
5453 5H-208, | |
|
5453 5X-203, |
5453 5X-204, |
5453 5H-205, |
5453 5H-206, |
5453 3V-207 |
5453 3V-208 | |
|
5453 5G-203, |
5453 5G-204, |
5453 3V-205, |
5453 3V-206, |
5453 5Y-207, |
5453 5Y-208, | |
|
5453 5H-203, |
5453 5H-204, |
5453 5Y-205 |
5453 5Y-206, |
5453 VA-213, |
5453 VA-214, | |
|
5453 3V-203 |
5453 3V-204 |
5453 VA-211, |
5453 VA-212, |
5453 SB-225, |
5453 SB-226, | |
|
5453 5Y-203 |
5453 5Y-204 |
5453 SB-223, |
5453 SB-224, |
5453 H2-225, |
5453 H2-226, | |
|
5453 VA-209, |
5453 VA-210, |
5453 H2-223, |
5453 H2-224, |
5453 Z2-231, |
5453 Z2-232, | |
|
5453 SB-221, |
5453 SB-222, |
5453 Z2-229, |
5453 Z2-230, |
5453 MB-225, |
5453 MB-226, | |
|
5453 H2-221, |
5453 H2-222, |
5453 MB-223, |
5453 MB-224, |
5453 T2-225, |
5453 T2-226, | |
|
5453 Z2-227, |
5453 Z2-228, |
5453 T2-223, |
5453 T2-224, |
5453 V2-225 |
5453 V2-226 | |
|
5453 MB-221, |
5453 MB-222, |
5453 V2-223 |
5453 V2-224 | |||
|
5453 T2-221, |
5453 T2-222, | |||||
|
5453 V2-221 |
5453 V2-222 | |||||
|
Номинальная вместимость цистерны, м3 |
16,500±0,250 |
17,000±0,255 |
17,500±0,262 |
18,000±0,270 |
18,500±0,278 |
19,000±0,285 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 16,5 |
от 0,5 до 17,0 |
от 0,5 до 17,5 |
от 0,5 до 18,0 |
от 0,5 до 18,5 |
от 0,5до 19,0 |
|
Количество секций |
от 1 до 7 включ. | |||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | |||||
|
Объем вместимости горловины цистерны (секций), м3, |
0,33 |
0,34 |
0,35 |
0,36 |
0,37 |
0,38 |
|
не менее | ||||||
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0165 |
0,0170 |
0,0175 |
0,0180 |
0,0185 |
0,0190 |
|
Время слива цистерны (секций) самотеком, мин, не более |
70 |
72 |
74 |
76 |
78 |
80 |
|
Г абаритные размеры (длинахширина хвысота), мм, не более |
12000x2550x4000 | |||||
|
Снаряженная масса, кг, не более |
14500 | |||||
|
Полная масса, кг, не более |
33500 | |||||
|
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более |
±1,5 | |||||
|
* при периодической поверке | ||||||
|
Наименование характеристики |
Значение | |||||
|
Модификация |
5453 0S-209, |
5453 0S-210, |
5453 0S-211, |
5453 0S-212, |
5453 0S-213, |
5453 0S-214, |
|
5453 5X-209, |
5453 5X-210, |
5453 5X-211, |
5453 5X-212, |
5453 5X-213 |
5453 5X-214 | |
|
5453 5H-209, |
5453 5H-210, |
5453 5H-211, |
5453 5H-212, |
5453 5H-213, |
5453 5H-214, | |
|
5453 3V-209, |
5453 3V-210, |
5453 3V-211, |
5453 3V-212, |
5453 3V-213 |
5453 3V-214 | |
|
5453 5Y-209, |
5453 5Y-210, |
5453 5Y-211, |
5453 5Y-212, |
5453 5Y-213 |
5453 5J-214, | |
|
5453 VA-215, |
5453 VA-216, |
5453 VA-217, |
5453 VA-218, |
5453 VA-219, |
5453 5Y-204 | |
|
5453 SB-227, |
5453 SB-228, |
5453 SB-229, |
5453 SB-230, |
5453 SB-231, |
5453 VA-220, | |
|
5453 H2-227, |
5453 H2-228, |
5453 H2-229, |
5453 H2-230, |
5453 H2-231, |
5453 SB-232, | |
|
5453 Z2-233, |
5453 Z2-234, |
5453 Z2-235, |
5453 Z2-236, |
5453 Z2-237, |
5453 H2-232, | |
|
5453 MB-227, |
5453 MB-228, |
5453 MB-229, |
5453 MB-230, |
5453 MB-231, |
5453 Z2-238, | |
|
5453 T2-227, |
5453 T2-228, |
5453 T2-229, |
5453 T2-230, |
5453 T2-231, |
5453 MB-232, | |
|
5453 V2-227 |
5453 V2-228 |
5453 V2-229 |
5453 V2-230 |
5453 V2-231 |
5453 T2-232, 5453 V2-232 | |
|
Номинальная вместимость цистерны, м3 |
19,500±0,292 |
20,000±0,300 |
20,500±0,307 |
21,000±0,315 |
21,500±0,322 |
22,000±0,330 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 19,5 |
от 0,5 до 20,0 |
от 0,5 до 20,5 |
от 0,5 до 21,0 |
от 0,5 до 21,5 |
от 0,5 до 22,0 |
|
Количество секций |
от 1 до 7 включ. | |||||
|
Пределы допускаемой относительной погрешности вместимости цистерны (секций)*, % |
±0,4 | |||||
|
Объем вместимости горловины цистерны (секций), м3, |
0,39 |
0,40 |
0,41 |
0,42 |
0,43 |
0,44 |
|
не менее | ||||||
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0195 |
0,020 |
0,0205 |
0,0210 |
0,0215 |
0,0220 |
|
Время слива цистерны (секций) самотеком, мин, не более |
82 |
84 |
86 |
88 |
90 |
92 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
12000x2550x4000 | |||||
|
Снаряженная масса, кг, не более |
14500 | |||||
|
Полная масса, кг, не более |
33500 | |||||
|
Разность между номинальной и действительной вместимостью цистерны (секций), %, не более |
±1,5 | |||||
|
* при периодической поверке | ||||||
|
Наименование характеристики |
Значение | |||
|
Модификация |
54530S-215, |
54530S-216, |
54530S-217, |
54530S-218, |
|
54535X -215, |
54535X -216, |
54535X -217, |
54535X -218, | |
|
54535H-215, |
54535H-216, |
54535H-217, |
54535H-218, | |
|
54533V-215, |
54533V-216, |
54533V-217, |
54533V-218, | |
|
54535Y-215, |
54535Y-216, |
54535Y-217, |
54535Y-218, | |
|
5453VA-221, |
5453VA-222, |
5453VA-223, |
5453VA-224, | |
|
5453SB-232, |
5453SB-233, |
5453SB-234, |
5453SB-234, | |
|
5453H2-232, |
5453H2-233, |
5453H2-234, |
5453H2-234, | |
|
5453Z2-239, |
5453Z2-240, |
5453Z2-241, |
5453Z2-242, | |
|
5453MB-232, |
5453MB-233, |
5453MB-234, |
5453MB-234, | |
|
5453T2-232, |
5453T2-233, |
5453T2-234, |
5453T2-234, | |
|
5453V2-232 |
5453V2-233 |
5453V2-234 |
5453V2-234 | |
|
Номинальная вместимость цистерны, м3 |
22,500±0,337 |
23,000±0,345 |
23,500±0,352 |
24,000±0,360 |
|
Номинальная вместимость секций, м3 |
от 0,5 до 22,5 |
от 0,5 до 23,0 |
от 0,5 до 23,5 |
от 0,5 до 24,0 |
|
Количество секций |
от 1 до 7 включ. | |||
|
Пределы допускаемой относительной погрешности вместимости цистерны |
±0,4 | |||
|
(секций)*, % | ||||
|
Объем вместимости горловины цистерны (секций), м3, не менее |
0,45 |
0,46 |
0,47 |
0,48 |
|
Несливаемый остаток после опорожнения цистерны (секций), м3, не более |
0,0225 |
0,023 |
0,0235 |
0,0240 |
|
Время слива цистерны (секций) самотеком, мин, не более |
96 |
98 |
100 |
102 |
|
Г абаритные размеры (длинахширина хвысота), мм, не более |
12000x2550x4000 | |||
|
Снаряженная масса, кг, не более |
14900 | |||
|
Полная масса, кг, не более |
33850 | |||
|
Разность между номинальной и действительной вместимостью цистерны | ||||
|
(секций), %, не более |
±1,5 ±1,5 | |||
|
* при периодической поверке | ||||
