Номер по Госреестру СИ: 73303-18
73303-18 Преобразователи измерительные
(MTL1000)
Назначение средства измерений:
Преобразователи измерительные серии MTL1000 (далее по тексту - преобразователи или ИП) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления, термоэлектрических преобразователей, омических устройств, милливольтовых устройств постоянного тока, а также нормированных аналоговых сигналов постоянного тока в унифицированные электрические выходные сигналы силы или напряжения постоянного тока с наложением на них цифрового частотно-модулированного сигнала по протоколу HART.
Внешний вид.
Преобразователи измерительные
Рисунок № 1
Внешний вид.
Преобразователи измерительные
Рисунок № 2
Внешний вид.
Преобразователи измерительные
Рисунок № 3
Внешний вид.
Преобразователи измерительные
Рисунок № 4
Общие сведения
Дата публикации - 05.12.2023
Срок свидетельства - 04.12.2024
Номер записи -
ID в реестре СИ - 530104
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MTL1272,
Производитель
Изготовитель - Фирма "Eaton Electric Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 10
Выдано извещений - 6
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2569 от 2018.12.04 Об утверждении типов средств измерений
Наличие аналогов СИ: Преобразователи измерительные (MTL1000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Eaton Electric Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39587-14 28.10.2024 |
Преобразователи измерительные, MTL4500, MTL4600, MTL5500 Фирма "Eaton Electric Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
4 года |
|
72174-18 20.08.2024 |
Модули интерфейсные для вибрационного датчика, MTL4531 и MTL5531 Фирма "Eaton Electric Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
4 года |
|
72175-18 20.08.2024 |
Изоляторы импульсные, MTL4532 и MTL5532 Фирма "Eaton Electric Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
4 года |
|
72208-18 24.08.2024 |
Анализаторы кислорода диоксид-циркониевые, Z530 Mk2 Фирма "Eaton Electric Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
73303-18 04.12.2024 |
Преобразователи измерительные, MTL1000 Фирма "Eaton Electric Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
4 года |
|
76964-19 23.12.2024 |
Преобразователи искробезопасные, MTL660 Фирма "Eaton Electric Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
76904-19 10.12.2024 |
Преобразователи температурные многоканальные, MTL830C Фирма "Eaton Electric Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
4 года |
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Преобразователи измерительные (MTL1000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 8 | 8 | 0 | 6 | 8 | 8 | 0 |
Стоимость поверки Преобразователи измерительные (MTL1000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Преобразователи с цифровым выходным сигналом по HART-протоколу имеют встроенное, метрологически значимое программное обеспечение (ПО). Данное ПО устанавливается на преобразователь на заводе-изготовителе во время производственного цикла. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии п. 4.3 рекомендации по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.00 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом или методом штемпелевания и/или также на корпус преобразователя при помощи наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным серии MTL1000
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Международный стандарт МЭК 60751 (2008, 07). Промышленные чувствительные элементы термометров сопротивления из платины
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 207-019-2018 «Преобразователи измерительные серии MTL1000. Методика поверки», утверждённому ФГУП «ВНИИМС», 06.03.2018 г.
Основные средства поверки:
- компаратор - калибратор универсальный КМ300 Р (регистрационный № 54727-13);
- мера электрического сопротивления постоянного тока многозначная МС 3070-3 (регистрационный № 50281-12);
- калибратор многофункциональный Fluke 5720A ( регистрационный № 52495-13);
- мультиметр 3458 А ( регистрационный № 25900-03);
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Eaton Electric Limited», ВеликобританияАдрес: Great Marlings, Butterfield, Luton, Bedfordshire LU2 8DL
Тел.: +44 (0) 1582 723633, факс: +44 (0) 1582 422283
E-mail: enquiry@mtl-inst.com
Web-сайт: www.mtl-inst.com
Заявитель
ООО «Купер Индастриз Раша»
ИНН 7731539680
Адрес: 107076, г. Москва, ул. Электрозаводская 33, стр. 4
Тел./факс: +7 (495) 981-37-70
E-mail: mtlrussia@eaton.com
Web-сайт: www.cooper-russia.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип работы преобразователей основан на измерении и преобразовании сигналов, поступающих от термопреобразователей сопротивления, термоэлектрических
преобразователей, омических устройств, милливольтовых устройств постоянного тока, а также нормированных аналоговых сигналов постоянного тока в унифицированные электрические выходные сигналы силы или напряжения постоянного тока с возможностью наложения на них цифрового частотно-модулированного сигнала по протоколу HART.
Преобразователи серии MTL1000 конструктивно выполнены в пластмассовом разборном корпусе прямоугольной формы, изготовленном из антистатического материала, внутри которого расположен электронный блок, включающий в себя аналого-цифровой преобразователь, цифро-аналоговый преобразователь, микропроцессор и вспомогательные цепи. Входные и выходные клеммные блоки с винтовыми зажимами расположены на противоположных сторонах корпуса.
Преобразователи серии MTL1000 имеют следующие модели: MTL1141; MTL1142; MTL1143; MTL1144; MTL1145; MTL1171; MTL1172; MTL1173; MTL1249; MTL1271; MTL1272. Модели ИП различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению. В зависимости от моделей ИП на корпусе могут быть расположены переключатели схем входного и (или) выходного сигналов. Питание преобразователей осуществляется с помощью модуля (коннектора) PBUS6.2 предназначенного для размещения на «Т» образной DIN-рейке или от токовой петли. Преобразователи моделей MTL1142; MTL1143 имеют выходной сигнал с поддержкой HART протокола.

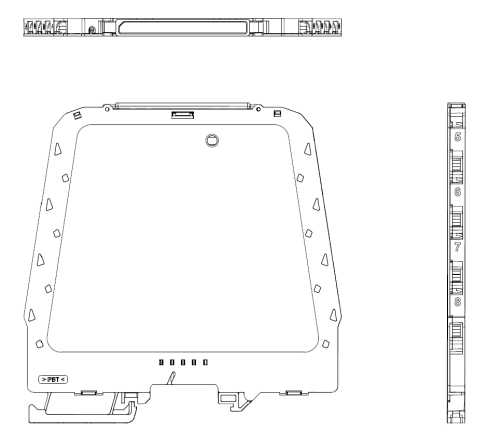

Фотография и чертеж общего вида преобразователей измерительных серии MTL1000 приведена на рисунке 1. Фотография общего вида модуля (коннектора) PBUS6.2 приведена на рисунке 2. Фотография общего вида разъемов PBUS02 для подключения источника питания к модулю PBUS6.2 приведена на рисунке 3.
Пломбирование преобразователей не предусмотрено.

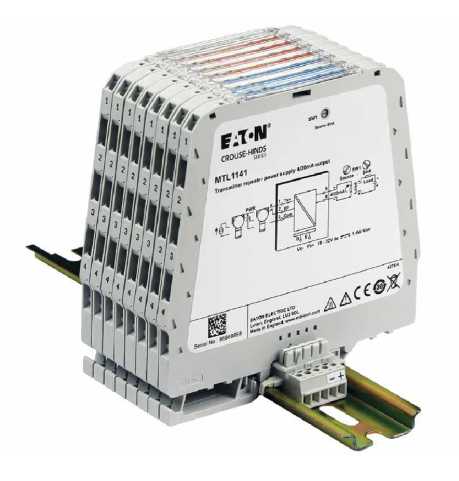

Рисунок 1 - Общий вид преобразователей измерительных серии MTL1000

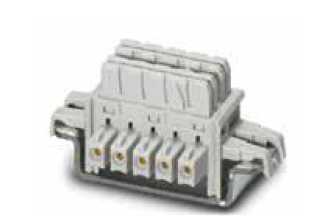

Рисунок 2 - Общий вид модуля
(коннектора) PBUS6.2

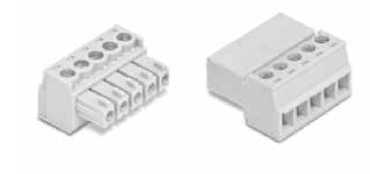

Рисунок 3 - Общий вид разъемов PBUS02 для подключения источника питания к модулю PBUS6.2
Комплектность поставки преобразователей измерительных серии MTL1000 приведена в таблице 12.
Таблица 12
|
Наименование и обозначение |
Количество |
Примечание |
|
Преобразователь измерительный |
1 шт. |
модель в соответствии с заказом |
|
Методика поверки МП 207-019-2018 |
1 экз. |
- |
|
Руководство по эксплуатации (на русском языке) |
1 экз. |
- |
|
По дополнительному заказу: модуль (коннектор) PBUS6.2, разъемы PBUS02, стоповый зажим PBUS03, источник питания MTL1991 | ||
преобразователей измерительных серии MTL1000 приведены в таблицах 2-11. Допускается использование преобразователей в поддиапазоне измерений находящегося в пределах верхней и нижней границы диапазона измерений.
Таблица 2
|
Наименование характеристики |
Значение характеристики (в зависимости от модели ИП) | ||
|
MTL1141 |
MTL1142 |
MTL1143 | |
|
Количество входных каналов |
1 | ||
|
Количество выходных каналов |
1 |
1 |
2 |
|
Диапазон измерений (входных сигналов) |
от 4 до 20 мА | ||
|
Диапазон выходных сигналов |
от 4 до 20 мА | ||
|
Пределы допускаемой основной абсолютной погрешности измерений (при +20 °С) |
±0,020 мА | ||
|
Пределы допускаемой дополнительной погрешности измерений |
±0,002 мА | ||
|
от влияния температуры окружающей среды / 1 °С | |||
Таблица 3
|
Наименование характеристики |
Значение характеристики (в зависимости от модели ИП) |
|
MTL1144 | |
|
Количество входных каналов |
1 |
|
Количество выходных каналов |
1 |
|
Диапазон измерений (входных сигналов) |
от 0 до 100 мВ; от 0 до 1 В; от 0 до 5 В; от 1 до 5 В; от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА |
|
Диапазон выходных сигналов |
от 4 до 20 мА |
|
Пределы допускаемой основной абсолютной погрешности измерений (при +20 °С) |
±0,4 мВ (для диапазона измерений от 0 до 100 мВ); ±0,2 % от настроенного диапазона измерений (для остальных диапазонов измерений) |
|
Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С |
±0,01 % от настроенного диапазона измерений |
|
Наименование характеристики |
Значение характеристики (в зависимости от модели ИП) |
|
MTL1145 | |
|
Количество входных каналов |
1 |
|
Количество выходных каналов |
1 |
|
Диапазон измерений (входных сигналов) |
от 4 до 20 мА |
|
Диапазон выходных сигналов |
от 4 до 20 мА |
|
Пределы допускаемой основной абсолютной погрешности измерений (при +20 °С) |
±0,15 мА |
|
Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С |
±0,016 мА |
Таблица 5
|
Наименование характеристики |
Значение характеристики (в зависимости от модели ИП) | |||
|
MTL1171 | ||||
|
Количество входных каналов |
1 | |||
|
Количество выходных каналов | ||||
|
Диапазон измерений (входных сигналов)(2) |
НСХ тип «J» |
НСХ тип «K» | ||
|
мВ |
°С |
мВ |
°С | |
|
от -7,890 до +57,953 |
от-200 до +1000 |
от-5,891 до +41,276 |
от -200 до +1000 | |
|
Диапазон выходных сигналов |
от 4 до 20 мА; от 1 до 5 В | |||
|
Пределы допускаемой основной абсолютной погрешности измерений (при +20 °С) |
±0,2 % от диапазона измерений | |||
|
Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С |
±0,01 % от диапазона измерений | |||
|
Пределы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары, °С |
±1,0 °С | |||
Примечания:
1) Допускается использование преобразователей в поддиапазоне измерений находящегося в пределах верхней и нижней границы диапазона измерений.
2) Типы НСХ термоэлектрических преобразователей по ГОСТ Р 8.585-2001/МЭК 60584-1:2013.
|
Наименование характеристики |
Значение характеристики (в зависимости от модели ИП) | |
|
MTL1172 | ||
|
Количество входных каналов |
1 | |
|
Количество выходных каналов |
1 | |
|
Диапазон измерений (входных сигналов)(2) |
НСХ тип «Pt100» (а=0,00385 °С-1) | |
|
Ом |
°С | |
|
от 18,52 до 390,48 |
от -200 до +850 | |
|
Диапазон выходных сигналов |
от 4 до 20 мА; от 1 до 5 В | |
|
Пределы допускаемой основной абсолютной погрешности измерений (при +20 °С) |
±0,2 % от диапазона измерений | |
|
Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С |
±0,01 % от диапазона измерений | |
|
Примечания:
| ||
Таблица 7
|
Наименование характеристики |
Значение характеристики (в зависимости от модели ИП) |
|
MTL1173 | |
|
Количество входных каналов |
1 |
|
Количество выходных каналов |
1 |
|
Диапазон измерений (входных сигналов) |
от 100 до 100000 Ом |
|
Диапазон выходных сигналов |
от 4 до 20 мА; от 1 до 5 В |
|
Пределы допускаемой основной абсолютной погрешности измерений (при +20 °С) |
±20 Ом (в диапазоне от 100 до 1000 Ом включ.) ±200 Ом (в диапазоне св. 1000 до 100000 Ом) |
|
Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С |
±10 Ом |
|
Примечания: Допускается использование преобразователей в поддиапазоне измерений находящегося в пределах верхней и нижней границы диапазона измерений. | |
|
Наименование характеристики |
Значение характеристики (в зависимости от модели ИП) |
|
MTL1249 | |
|
Количество входных каналов |
1 |
|
Количество выходных каналов |
1 |
|
Диапазон измерений (входных сигналов) |
от 0 до 100 мВ; от 0 до 1 В; от 0 до 5 В; от 0 до 10 В; от 1 до 5 В; от 0 до 20 мА; от 4 до 20 мА |
|
Диапазон выходных сигналов |
от 0 до 5 В; от 1 до 5 В; от 0 до 10 В; от 2 до 10 В; от 0 до 20 мА; от 4 до 20 мА |
|
Пределы допускаемой основной абсолютной погрешности измерений (при +20 °С) |
±0,4 мВ (для диапазона измерений от 0 до 100 мВ); ±0,2 % от настроенного диапазона измерений (для остальных диапазонов измерений) |
|
Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С |
±0,01 % от настроенного диапазона измерений |
|
Наименование характеристики |
Значение характеристики (в зависимости от модели ИП) | |||
|
MTL1271 | ||||
|
Количество входных каналов |
1 | |||
|
Количество выходных каналов |
1 | |||
|
Диапазон измерений (входных сигналов)*- 2 |
НСХ тип «J» |
НСХ тип «K» | ||
|
мВ |
°С |
мВ |
°С | |
|
от -7,890 до +57,953 |
от-200 до +1000 |
от-5,891 до +41,276 |
от -200 до +1000 | |
|
Диапазон выходных сигналов |
от 4 до 20 мА | |||
|
Пределы допускаемой основной абсолютной погрешности измерений (при +20 °С) |
±0,2 % от диапазона измерений | |||
|
Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С |
±0,01 % от диапазона измерений | |||
|
Пределы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары, оС |
±1,0 °С | |||
|
Примечания:
| ||||
|
Наименование характеристики |
Значение характеристики (в зависимости от модели ИП) | |
|
MTL1272 | ||
|
Количество входных каналов |
1 | |
|
Количество выходных каналов |
1 | |
|
Диапазон измерений (входных сигналов)(2) |
НСХ тип «Pt100» (а=0,00385 °С-1) | |
|
Ом |
°С | |
|
от 18,52 до 390,48 |
от -200 до +850 | |
|
Диапазон выходных сигналов |
от 4 до 20 мА; от 1 до 5 В | |
|
Пределы допускаемой основной абсолютной погрешности измерений (при +20 °С) |
±0,2 % от диапазона измерений | |
|
Пределы допускаемой дополнительной погрешности измерений от влияния температуры окружающей среды / 1 °С |
±0,01 % от диапазона измерений | |
|
Примечания:
| ||
Таблица 11
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 18 до 32 |
|
Максимальное потребление тока при сигнале 20 мА и напряжении 24 В, мА |
53 |
|
Средняя наработка на отказ, ч, не менее |
96000 |
|
Средний срок службы, лет, не менее |
12 |
|
Г абаритные размеры, не более, мм |
112,0 х 111,0 х 6,2 |
|
Масса, не более, г |
120 |
|
Температура окружающей среды при эксплуатации, °С |
от -20 до +60 |
|
Относительная влажность окружающей среды, не более, % |
95 |
