Номер по Госреестру СИ: 72174-18
72174-18 Модули интерфейсные для вибрационного датчика
(MTL4531 и MTL5531)
Назначение средства измерений:
Модули интерфейсные для вибрационного датчика MTL4531 и MTL5531 (далее -модули) предназначены для преобразований напряжения электрического тока поступающих с датчиков вибрации, расположенных во взрывоопасной зоне, в напряжение электрического тока для систем мониторинга в безопасной зоне.
Внешний вид.
Модули интерфейсные для вибрационного датчика
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на корпус модулей при помощи наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям интерфейсным для вибрационного датчика MTL4531 и MTL5531
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-095-18 «Модули интерфейсные для вибрационного датчика MTL4531 и MTL5531. Методика поверки», утверждённому ООО «ИЦРМ» 05.06.2018 г.
Основные средства поверки:
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09);
- мультиметр цифровой прецизионный Fluke 8508A (регистрационный номер в Федеральном информационном фонде 25984-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,3 6
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия модулей заключается в преобразовании сигналов измерительной информации, поступающих от датчиков, в аналоговый унифицированный электрический выходной сигнал, пропорциональный входному сигналу.
Модули конструктивно выполнены в пластмассовом разборном корпусе прямоугольной формы, изготовленном из антистатического материала, внутри которого расположен электронный блок, включающий в себя аналого-цифровой преобразователь, цифро-аналоговый преобразователь, микропроцессор и вспомогательные цепи. Входные и выходные клеммные блоки с винтовыми зажимами расположены на противоположных сторонах корпуса.
Модули обеспечивают искробезопасную связь и преобразование сигналов от вибрационных датчиков во взрывоопасной зоне в сигнал на систему мониторинга в безопасной зоне. Модули совместимы с 3-проводными вихретоковыми датчиками, акселерометрами или двухпроводными токовыми датчиками. Выбор датчиков осуществляется с помощью переключателя в боковой части модулей.
Модули выпускаются в двух модификациях MTL4531 и MTL5531. Модификации отличаются друг от друга по конструктивному исполнению и способу монтажа: модули MTL4531 монтируются на объединительной плате, модули MTL5531 монтируются на «Т» или «G» образной DIN-рейке.

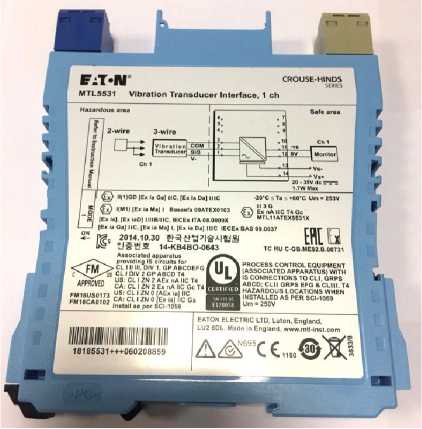

Общий вид модулей представлен на рисунке 1.
Рисунок 1 - Общий вид модулей
Пломбирование модулей не предусмотрено.
Программное обеспечение отсутствует.
Комплектность модулей представлена в таблице 2.
Таблица 2 - Комплектность модулей
Наименование |
Обозначение |
Количество |
Модуль интерфейсный для вибрационного датчика MTL4531 (MTL5531) |
- |
1 шт. |
Паспорт |
- |
1 экз. |
Методика поверки |
ИЦРМ-МП-095-18 |
1 экз. |
Основные метрологические и технические характеристики модулей приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики модулей
Наименование характеристики |
Значение |
Диапазон входных и выходных сигналов напряжения электрического тока при частоте переменного тока от 0 до 20 кГц, В |
от -20 до -0,5 |
Пределы допускаемой основной относительной погрешности преобразований напряжения электрического тока, %
|
±1 от -5 до +1 от -10 до +1 |
Пределы допускаемой дополнительной относительной погрешности преобразований напряжения электрического тока, вызванной изменением температуры окружающего воздуха в пределах рабочих условий измерений, 10-6/°С:
|
±100 ±50 |
Количество каналов |
1 или 2 |
Напряжение питания от источника постоянного тока, В |
от 20 до 35 |
Максимальное значение тока потребления при напряжении питания 24 В, мА |
96 |
Маркировка взрывозащиты:
|
[Exia Ga] IIC X [Exia] IIC X |
Нормальные условия измерений:
|
+19 до +21 от 30 до 80 |
Рабочие условия измерений:
|
от -20 до +65 от 5 до 95 |
Габаритные размеры (длинахширинахвысота), мм, не более |
109,8X15,8X118,8 |
Масса, кг, не более |
0,2 |
Средняя наработка на отказ, ч |
100000 |
Средний срок службы, лет |
10 |
