Номер по Госреестру СИ: 72208-18
72208-18 Анализаторы кислорода диоксид-циркониевые
(Z530 Mk2)
Назначение средства измерений:
Анализаторы кислорода диоксид-циркониевые Z530 Mk2 (далее - анализаторы) предназначены для измерений концентрации кислорода в воздухе и продуктах его разделения.
Внешний вид.
Анализаторы кислорода диоксид-циркониевые
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 24.08.2024
Номер записи -
ID в реестре СИ - 397711
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Z530 Mk2,
Производитель
Изготовитель - Фирма "Eaton Electric Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).
Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:
- Количество выполненных первичных поверок ИС и их элементов;
- Долю первичных поверок в общем объеме поверок организации;
- Долю на рынке первичных поверок и всех поверок ИС;
- Количество извещений о непригодности ИС и их рыночную долю;
- Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
- Число поверяемых типов СИ, относящихся к ИС и их элементам.
Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.
Кроме рейтинга, для каждого года доступна агрегированная статистика:
- Число уникальных организаций, выполнявших поверку ИС;
- Количество примененных эталонов и ГЭТ;
- Общее количество поверок по различным видам эталонов;
- Прослеживаемость поверок до конкретных ГЭТ.
Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.
Отчет может быть использован:
- Органами регулирования для анализа первичного рынка ИС;
- Руководителями организаций при выборе подрядчиков по поверке;
- Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.
Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.
Статистика
Кол-во поверок - 19
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 13
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1809 от 2018.08.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Анализаторы кислорода диоксид-циркониевые (Z530 Mk2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Eaton Electric Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39587-14 28.10.2024 |
Преобразователи измерительные, MTL4500, MTL4600, MTL5500 Фирма "Eaton Electric Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
4 года |
|
72174-18 20.08.2024 |
Модули интерфейсные для вибрационного датчика, MTL4531 и MTL5531 Фирма "Eaton Electric Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
4 года |
|
72175-18 20.08.2024 |
Изоляторы импульсные, MTL4532 и MTL5532 Фирма "Eaton Electric Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
4 года |
|
72208-18 24.08.2024 |
Анализаторы кислорода диоксид-циркониевые, Z530 Mk2 Фирма "Eaton Electric Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
73303-18 04.12.2024 |
Преобразователи измерительные, MTL1000 Фирма "Eaton Electric Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
4 года |
|
76964-19 23.12.2024 |
Преобразователи искробезопасные, MTL660 Фирма "Eaton Electric Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
76904-19 10.12.2024 |
Преобразователи температурные многоканальные, MTL830C Фирма "Eaton Electric Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
4 года |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Анализаторы кислорода диоксид-циркониевые (Z530 Mk2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КРИОГАЗ-ВЫСОЦК" (RA.RU.312847) | 4 | 1 | 3 | 0 | 4 | 1 | 3 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы кислорода диоксид-циркониевые (Z530 Mk2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы (плата) имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в анализаторы на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации;
- диагностику аппаратной части анализатора;
- проведение настройки анализатора;
- формирование унифицированного аналогового выходного сигнала;
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
290-5104 |
|
Номер версии (идентификационный номер) ПО |
1.01 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм расчета цифрового идентификатора ПО |
- |
|
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. | |
Влияние встроенного программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам кислорода диоксид-циркониевым Z530 Mk2ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
Техническая документация изготовителя Eaton Electric Limited, Великобритания
Поверка
Поверкаосуществляется по документу МП-037/04-2018 «Анализаторы кислорода диоксид-циркониевые Z530 Mk2. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 15.05.2018 г.
Основные средства поверки:
-
- азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением;
-
- стандартные образцы состава газовые смеси в баллонах под давлением 10706-2015;
-
- рабочий эталон 1-го разряда генератор газовых смесей ГГС-03-03 (регистрационный номер 65151-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Eaton Electric Limited, Великобритания
Адрес: 910 Great Marlings Butterfield Luton Bedfordshire LU2 8DL, United Kingdom
Тел.: + 44 (0)1582 723633
Факс: + 44 (0)1582 422283
Web-сайт: www.mtl-inst.com
E-mail: mtlenquiry@eaton.com
Заявитель
Акционерное общество «Грасис» (АО «Грасис»)
ИНН 7743696750
Адрес: 117303, г. Москва, ул. М. Юшуньская, д.1, к.1, этаж 1, пом. I, комн. № 24
Тел./факс: +7 (495) 777-77-34
Web-сайт: www.grasys.ru
E-mail: info@grasys.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»(ООО «ПРОММАШ ТЕСТ»)
Адрес: 117246, г. Москва, Научный проезд, д. 8, стр. 1, пом. XIX, комн. № 14-17
Тел.: +7 (495) 775-48-45
E-mail: info@prommashtest.ru
Анализатор кислорода диоксид-циркониевый Z530 Mk2 представляет собой сборную конструкцию, состоящую из двух составных частей, соединяемых электропроводами: микропроцессорной автономной электронной платы (далее - плата) и газоаналитической ячейки (далее - датчик) с сенсором из диоксида циркония, через которую осуществляется подача и сброс анализируемого газа. Газоаналитическая ячейка оснащена нагревательным элементом, обеспечивающим нагрев сенсора. Составные части поставляются по отдельности для того, чтобы обеспечить максимальную гибкость в при монтаже у конечного потребителя анализаторов. Плата оснащена монтажными отверстиями и клеммным разъемом для подключения электропитания (24 В постоянного тока), нагревателя, термопары, для съема входного сигнала датчика и для съема выходного сигнала платы: аналогового - в мА или цифрового по интерфейсу RS232.
Датчик анализатора оснащен штуцерами для входа и выхода анализируемого газа.
Принцип действия анализатора основан на том, что при температуре сенсора 650 °C, диоксид циркония становится проводником ионов кислорода, что приводит к тому, что между электродами, расположенными на внешних поверхностях диоксид-циркониевого сенсора при подаче на них напряжения, возникает ток, сила которого зависит от парциальных давлений кислорода в пробе и в эталонном газе (воздухе). Напряжение вызывает электрический ток в цепи пропорциональный концентрации кислорода в газе.
Анализатор в зависимости от выбранного режима может измерять концентрацию кислорода в анализируемой пробе в различных настраиваемых диапазонах.
Значение измеренной концентрации преобразуется в унифицированный выходной аналоговый сигнал постоянного тока от 4 до 20 мА.
1. Опломбирование корпуса анализато-
Внешний вид анализаторов приведен на рисунке
ра от несанкционированного доступа не предусмотрено.

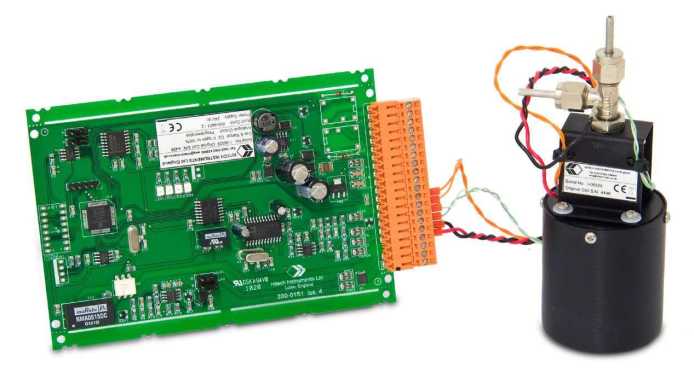

Рисунок 1 - Внешний вид анализаторов кислорода диоксид-циркониевых Z530 Mk2
