Номер по Госреестру СИ: 73335-18
73335-18 Осциллографы
(С8-46/1, С8-46/2, С8-46/3, С8-46/4)
Назначение средства измерений:
Осциллографы С8-46/1, С8-46/2, С8-46/3, С8-46/4 (далее - осциллографы) предназначены для исследования формы и измерения параметров однократных, периодических электрических сигналов в диапазоне частот до 100 МГц для С8-46/1, до 200 МГц для С8-46/2, до 60 МГц для С8-46/3 с максимальной частотой дискретизации 1 Гвыборка/с и эквивалентной частотой 25 Гвыборок/с и до 300 МГц для С8-46/4 с максимальной частотой дискретизации 2 Гвыборки/с и эквивалентной частотой 50 Гвыборок/с.

Внешний вид.
Осциллографы
Рисунок № 1

Внешний вид.
Осциллографы
Рисунок № 2

Внешний вид.
Осциллографы
Рисунок № 3

Внешний вид.
Осциллографы
Рисунок № 4

Внешний вид.
Осциллографы
Рисунок № 5

Внешний вид.
Осциллографы
Рисунок № 6
Программное обеспечение
Идентификационные данные программного обеспечения осциллографов С8-46/1, С8-46/2, С8-46/3 и С8-46/4 приведены в таблице 1.
Влияние ПО учтено при нормировании метрологических характеристик осциллографов. Метрологически значимые параметры не могут быть изменены потребителем без повреждения пломб.
Таблица 1 - Идентификационные данные ПО осциллографов
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Внутреннее программное обеспечение |
Номер версии (идентификационный номер) ПО С8-46/1, С8-46/2, С8-46/3 |
Версия 1.0.6 |
Номер версии (идентификационный номер) ПО С8-46/4 |
Версия 5.03.02.38 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
нет данных |
Примечание. Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО осциллографов останется без изменений.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель осциллографов методом офсетной печати, а также на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам С8-46/1, С8-46/2, С8-46/3, С8-46/4ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
ГОСТ 12.2.091-2012 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
Техническая документация Унитарного предприятия «Завод СВТ»
Поверка
Поверкаосуществляется по документу МРБ МП.2132-2011 ( УФЦИ.411161.002 МП) «Осциллографы С8-46/1, С8-46/2, С8-46/3, С8-46/4. Методика поверки», утвержденному БелГИМ 28.03.2011 г.
Основные средства поверки:
- калибратор осциллографов импульсный И1-9 (рег. № 5787-76), диапазон напряжения постоянного тока от 30 мкВ до 100 В, пределы допускаемой относительной погрешности установки напряжения постоянного тока ± 0,25 %, диапазон периода следования импульсов от 10 нс до 10 с, пределы допускаемой относительной погрешности установки периода следования импульсов ± 1 •IO-4;
-
- генератор испытательных импульсов И1-14 (рег. № 7512-79), диапазон периода следования импульсов от 0,1 до 10 мкс, пределы допускаемой относительной погрешности установки периода следования импульсов ± 10 %, длительность фронта импульсов 1 нс (не более), диапазон длительности импульсов от 0,1 до 10 мкс, пределы допускаемой относительной погрешности установки длительности импульсов ± 10 %, диапазон амплитуды импульсов от 0 до 20 В, пределы допускаемой относительной погрешности установки амплитуды импульсов ± 10 %;
-
- генератор испытательных импульсов И1-15 (рег. № 7513-79), диапазон периода следования импульсов от 0,01 до 100 мкс, пределы допускаемой относительной погрешности установки периода следования импульсов ± 10 %, длительность фронта импульсов 0,25 нс (не более), диапазон длительности импульсов от 0,1 до 10 мкс, пределы допускаемой относительной погрешности установки длительности импульсов ± 10 %, диапазон амплитуды импульсов от 0 до 10 В, пределы допускаемой относительной погрешности установки амплитуды импульсов ± 10 %;
-
- генератор сигналов низкочастотный Г3-112/1 (рег. № 6703-02), диапазон частоты синусоидального сигнала от 10 Гц до 10 МГц, пределы допускаемой относительной погрешности установки частоты синусоидального сигнала ± 5 %;
-
- генератор сигналов высокочастотный Г4-176 (рег. № 11207-88), диапазон частоты синусоидального сигнала от 0,1 до 1020 МГц, пределы допускаемой относительной погрешности установки частоты синусоидального сигнала ± 1,5• 10-7; диапазон уровня выходного сигнала от 0,03240-6 до 2 В, пределы допускаемой относительной погрешности установки опорного уровня ± 1 дБ;
-
- генератор сигналов низкочастотный прецизионный Г3-110 (рег. № 5460-76), диапазон частоты синусоидального сигнала от 0,01 Гц до 2 МГц, пределы допускаемой относительной погрешности установки частоты синусоидального сигнала ± 3 • 10-5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Унитарное предприятие «Завод СВТ», Республика Беларусь Адрес: 220005, г. Минск, пр. Независимости, 58, к. 30, к. 801 Телефон: 293-94-68, факс: 284-46-47
E-mail: info@zsvt.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево Телефон: (495) 526-63-59, факс: (495) 526-63-10
E-mail: office@vniiftri.ru
Осциллографы имеют блочную конструкцию и состоят из основного модуля, аттенюаторов каналов, аналогово-цифровых преобразователей (АЦП), блоков синхронизации и управления развертками, устройств преобразования, управления яркостью и формирования изображения, блока управления развертками, экрана на основе жидких кристаллов, блока питания, внутреннего генератора и устройства управления. Межблочные соединения осуществляются с помощью кабелей и жгутов.
Исследуемые сигналы подаются на входы аттенюаторов, в которых формируются сигналы синхронизации, поступающие на схему синхронизации, а также сигналы, поступающие на входы АЦП. АЦП преобразовывают аналоговые сигналы в цифровой код, который обрабатывается в устройстве преобразования. Блок синхронизации получает сигнал от аттенюаторов (или с входа внешнего запуска) и формирует импульсы запуска для устройства преобразования. Экран на основе жидких кристаллов служит для отображения сигнала в видимое изображение. Блок питания предназначен для формирования ряда напряжений, которые необходимы для работы всех устройств осциллографов. Устройство управления осуществляет выбор режимов работы осциллографов. Внутренний генератор предназначен для формирования прямоугольных импульсов и проверки работоспособности осциллографов.
Осциллографы обеспечивают следующие дополнительные режимы работы:
-
- хранение в памяти сигналов;
-
- хранение в памяти состояний панели и сигналов;
-
- обработка сигнала, записанного в памяти;
-
- усреднение периодических сигналов;
-
- сложение и вычитание по двум каналам;
-
- спектральный анализ сигналов.
Осциллографы обеспечивают следующие виды измерений параметров сигналов:
-
- измерение напряжения и временного интервала между двумя курсорами, установленными оператором;
-
- автоматическое измерение амплитудно-временных параметров импульсов (длительности фронта и среза, амплитуды и выброса).
Осциллографы имеют возможность управления по интерфейсу USB.
Защита от несанкционированного доступа производится на предприятии-изготовителе с помощью специальных пломб на задней панели корпуса прибора.
Внешний вид осциллографов представлен на рисунках 1, 2. Схема пломбировки осциллографов от несанкционированного доступа представлена на рисунках 3, 4.
Место нане-
сения знака
утверждения

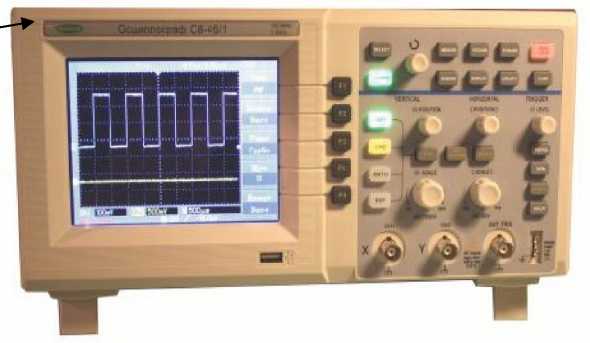

Рисунок 1 - Внешний вид осциллографов С8-46/1, С8-46/2, С8-46/3
Место нанесения знака утверждения типа

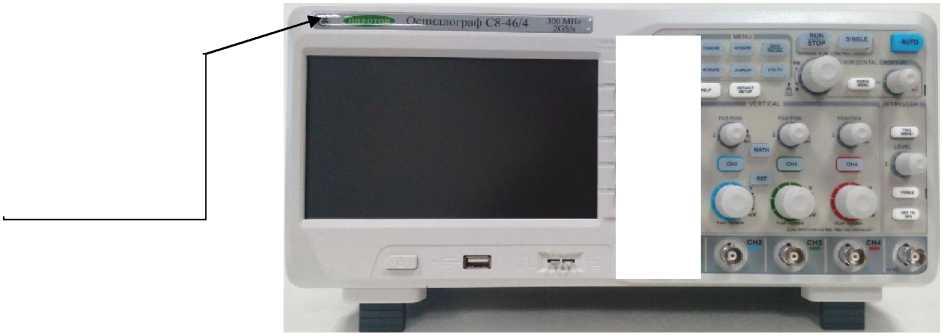

Рисунок 2 - Внешний вид осциллографа С8-46/4
<^jl |
AV |
О| |
[ |
о |
SZ |
О] | |
_____JI |
• |
1 |
-Лр. |
'ф*’1 |

Рисунок 3 - Схема пломбировки осциллографов С8-46/1, С8-46/2, С8-46/3

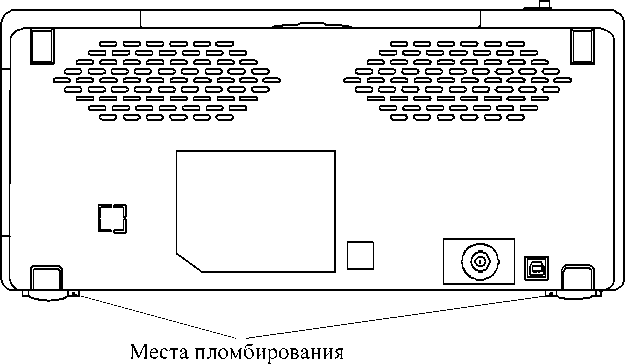

Места пломбирования
Рисунок 4 - Схема пломбировки осциллографа С8-46/4
Таблица 3
Наименование |
Обозначение |
Количество на исполнение |
Примеча ние | |||
00 |
01 |
02 |
03 | |||
Осциллограф С8-46/1 |
УФЦИ.411161.002 |
1 |
- |
- |
- | |
С8-46/2 |
УФЦИ.411161.002-01 |
- |
1 |
- |
- | |
С8-46/3 |
УФЦИ.411161.002-02 |
- |
- |
1 |
- | |
С8-46/4 |
УФЦИ.411161.002-03 |
- |
- |
- |
1 | |
Комплект принад- |
УФЦИ.305654.003 |
1 |
1 |
1 |
- | |
лежностей: |
УФЦИ.305654.003-01 |
- |
- |
- |
1 | |
- переход BNC-T |
- |
2 |
2 |
2 |
2 | |
- сетевой шнур |
- |
1 |
1 |
1 |
1 | |
- делитель 1:10 |
- |
2 |
2 |
2 |
4 | |
- кабель USB (n-п) тип А-В |
- |
1 |
1 |
1 |
1 | |
- кабель |
УШЯИ.645631.114 |
3 |
3 |
3 |
5 | |
- фильтр |
УФЦИ.468548.001-03 |
2 |
2 |
2 |
4 |
Продолжение таблицы 3
Наименование |
Обозначение |
Количество на исполнение |
Примеча ние | |||
00 |
01 |
02 |
03 | |||
Руководство по |
УФЦИ.411161.002 РЭ |
1 |
1 |
1 |
- | |
эксплуатации |
УФЦИ.411161.002 РЭ-01 |
- |
- |
- |
1 | |
Методика поверки |
МРБ МП.2132-2011 (УФЦИ.411161.002 МП) |
1 |
1 |
1 |
1 | |
Упаковка |
УФЦИ.305636.003 |
1 |
- |
- |
- | |
Упаковка |
УФЦИ.305636.003-01 |
- |
1 |
- |
- | |
Упаковка |
УФЦИ.305636.003-02 |
- |
- |
1 |
- | |
Упаковка |
УФЦИ.305636.003-03 |
- |
- |
- |
1 |
приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики |
Число каналов вертикального отклонения (в зависимости от исполнения):
|
2 (СН1, СН2) 4 (СН1, СН2, СН3, СН4) |
Диапазон коэффициентов отклонения каналов |
от 2 мВ/дел до 5 В/дел |
Параметры входов каналов вертикального отклонения для С8-46/1, С8-46/2, С8-46/3, С8-46/4:
|
1 ± 0,02 27 |
Параметры входов каналов вертикального отклонения для С8-46/4: - входное активное сопротивление, Ом |
50 ± 0,5 |
Продолжение таблицы 2
Наименование характеристики |
Значение характеристики |
Параметры входов каналов вертикального отклонения при работе с делителем 1:10:
|
10 ± 0,5 23 |
Допускаемое суммарное значение постоянного и переменного напряжения на закрытом и открытом входах каждого канала вертикального отклонения, В, не более:
|
400 5 |
Допускаемое суммарное значение постоянного и переменного напряжения на закрытом и открытом входах каждого канала вертикального отклонения с делителем 1:10 , В, не более:
|
250 50 |
Пределы допускаемой относительной основной погрешности при автоматическом измерении напряжения и измерении напряжения между курсорами, % |
± 3 (± 4 - для коэффициентов отклонения 2 мВ/дел и 5 мВ/дел) |
Пределы допускаемой относительной основной погрешности при автоматическом измерении напряжения и измерении напряжения между курсорами в рабочих условиях эксплуатации, % |
± 4,5 (± 6 - для коэффициентов отклонения 2 мВ/дел и 5 В/дел) |
Наименование характеристики |
Значение характеристики |
Пределы допускаемой относительной основной погрешности при автоматическом измерении напряжения и измерении напряжения между курсорами с делителем 1:10, |
±6 (± 9 - в рабочих условиях эксплуатации) |
Время нарастания переходной характеристики, не более:
5 В/дел, нс |
17,5 (20 для С8-46/4) 3,5 (для С8-46/1)
1,2 (для С8-46/4) |
Полоса пропускания, МГц, не менее: |
100 (для С8-46/1) 200 (для С8-46/2) 60 (для С8-46/3) 300 (для С8-46/4) |
Диапазон коэффициентов развертки для:
|
от 5 до 50 нс/дел от 2 до 50 нс/дел от 1 до 50 нс/дел |
Пределы допускаемой относительной основной погрешности измерений временных интервалов в автоматическом режиме и при измерениях с помощью курсоров, % |
± 2 |
Продолжение таблицы 2
Наименование характеристики |
Значение характеристики |
Пределы допускаемой относительной погрешности измерений временных интервалов в автоматическом режиме и при измерениях с помощью курсоров в рабочих условиях эксплуатации, % |
± 3 |
Параметры входа внешней синхронизации: - входное активное сопротивление, МОм |
1 ± 0,1 |
- входная емкость, пФ, не более |
27 |
Диапазон частот внутренней и внешней синхронизации: - С8-46/1 |
от 0,6 Гц до 100 МГц |
- С8-46/2 |
от 0,6 Гц до 200 МГц |
- С8-46/3 |
от 0,6 Гц до 60 МГц |
- С8-46/4 |
от 0,6 Гц до 300 МГц |
Масса, кг, не более: - для С8-46/1, С8-46/2, С8-46/3 |
2,5 |
- для С8-46/4 |
3,5 |
Потребляемая мощность, В •А, не более |
50 |
Рабочие условия эксплуатации осциллографов: - температура окружающей среды, °С |
от 5 до 40 |
- относительная влажность воздуха (при температуре воздуха 25°С), % |
до 80 |
- атмосферное давление, кПа |
от 70 до 106,7 |
- напряжение питающей сети, В |
230 ± 23 |
- частота питающей сети, Гц |
50 ± 1 |
