Номер по Госреестру СИ: 65947-16
65947-16 Осциллографы
(C1-127 (ЖКИ) М)
Назначение средства измерений:
Осциллографы С1-127 (ЖКИ) М (далее - осциллографы) предназначены для наблюдения и измерения электрических сигналов размахом от 4 мВ до 300 В и длительностью от 20 нс до 2 с в полосе частот от 0 до 70 МГц.
Внешний вид.
Осциллографы
Рисунок № 1
Внешний вид.
Осциллографы
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 26.04.2021
Номер записи -
ID в реестре СИ - 379767
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
С1-127 (ЖКИ) М-23, C1-127М, C1-127,
Производитель
Изготовитель - УП "Завод СВТ"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1878 от 2016.12.14 Об утверждении типов средств измерений
Наличие аналогов СИ: Осциллографы (C1-127 (ЖКИ) М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений УП "Завод СВТ"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64706-16 27.12.2017 |
Частотомеры электронно-счетные, Ч3-87 УП "Завод СВТ" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
65947-16 26.04.2021 |
Осциллографы, C1-127 (ЖКИ) М УП "Завод СВТ" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
70906-18 23.06.2022 |
Мультиметры портативные, МП-1 УП "Завод СВТ" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
73335-18 27.07.2021 |
Осциллографы, С8-46/1, С8-46/2, С8-46/3, С8-46/4 УП "Завод СВТ" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
75053-19 31.01.2022 |
Вольтметры универсальные цифровые, В7-40/1 УП "Завод СВТ" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
75976-19 31.01.2022 |
Осциллографы, С1-127 (ЖКИ), С1-127 Е УП "Завод СВТ" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
75893-19 31.10.2022 |
Осциллографы, С1-157 УП "Завод СВТ" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
44776-19 31.10.2022 |
Вольтметры универсальные, В7-73 УП "Завод СВТ" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
Кто поверяет Осциллографы (C1-127 (ЖКИ) М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "АВИААВТОМАТИКА" ИМ. В.В. ТАРАСОВА" (RA.RU.310692) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "НПП "ИСТОК" ИМ. ШОКИНА" (RA.RU.312635) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Осциллографы (C1-127 (ЖКИ) М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Идентификационные данные программного обеспечения осциллографов С1-127 (ЖКИ) М приведены в таблице 1.
Влияние ПО учтено при нормировании метрологических характеристик осциллографов. Метрологически значимые параметры не могут быть изменены потребителем без повреждения пломб.
Таблица 1 - Идентификационные данные ПО осциллографов С1-127 (ЖКИ) М
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Внутреннее программное обеспечение |
|
Номер версии (идентификационный номер) ПО |
Версия v.4 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
нет данных |
Примечание. Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО осциллографов останется без изменений.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель осциллографов методом офсетной печати, а также на титульный лист руководства по эксплуатации УШЯИ.411161.001-24 РЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам С1-127 (ЖКИ) М
-
1 ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
-
2 ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
-
3 ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».
-
4 УШЯИ.411161.001-24 МП «Осциллограф С1-127 (ЖКИ) М. Методика поверки».
-
5 Техническая документация унитарного предприятия «Завод СВТ», Республика Беларусь.
Поверка
Поверкаосуществляется по документу УШЯИ.411161.001-24 МП «Осциллограф С1-127 (ЖКИ) М. Методика поверки», утвержденному Белорусским государственным институтом метрологии 13.06.2016 г.
Основные средства поверки:
- калибратор осциллографов импульсный И1-9 (рег. № 5787-76), диапазон напряжения постоянного тока от 30 мкВ до 100 В, пределы допускаемой относительной погрешности установки напряжения постоянного тока ±0,25 %, диапазон периода следования импульсов от 100 нс до 10 с, пределы допускаемой относительной погрешности установки периода следования импульсов ±1 • 10-4;
- генератор испытательных импульсов И1-14 (рег. № 7512-79), диапазон периода следования импульсов от 0,1 до 10 мкс, пределы допускаемой относительной погрешности установки периода следования импульсов ±10 %, длительность фронта импульсов 1 нс (не более), диапазон длительности импульсов от 0,1 до 10 мкс, пределы допускаемой относительной погрешности установки длительности импульсов ±10 %, диапазон амплитуды импульсов от 0 до 20 В, пределы допускаемой относительной погрешности установки амплитуды импульсов ±10 %;
- генератор импульсов Г5-72 (рег. № 6701-78), диапазон периода следования импульсов от 20 нс до 10 мс, пределы допускаемой относительной погрешности установки периода следования импульсов ±10 %, длительность фронта импульсов 2 нс (не более, диапазон длительности импульсов от 5 нс до 500 мс, пределы допускаемой относительной погрешности установки длительности импульсов ±10 %, диапазон амплитуды импульсов от 0 до 10 В, пределы допускаемой относительной погрешности установки амплитуды импульсов ±10 %;
- генератор сигналов низкочастотный Г3-112/1 (рег. № 6703-02), диапазон частоты синусоидального сигнала от 10 Гц до 10 МГц, пределы допускаемой относительной погрешности установки частоты синусоидального сигнала ±5 %;
- генератор сигналов высокочастотный Г4-107 (рег. № 3891-73), диапазон частоты синусоидального сигнала от 12,5 до 400 МГц, пределы допускаемой относительной погрешности установки частоты синусоидального сигнала ±1 %; диапазон уровня выходного сигнала от 4 мВ до 1 В, пределы допускаемой относительной погрешности установки опорного уровня ±1 дБ.
Изготовитель
Унитарное предприятие «Завод СВТ» (УП «Завод СВТ»), Республика Беларусь
Адрес: 220005, г. Минск, пр. Независимости, 58, к. 30, к. 801
Тел.293-94-68, факс 284-46-47; Е-mail: info@zsvt.ru
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево
Телефон/факс: (495) 526-63-00; E-mail: office@vniiftri.ru
Осциллограф состоит из следующих частей:
-
- блока аналоговой обработки;
-
- аттенюаторов 1 и 2;
-
- схемы синхронизации;
-
- блока цифровой обработки;
-
- блока питания;
-
- блока управления;
-
- устройства подогрева ЖКИ;
-
- модуля ЖКИ.
Входные сигналы поступают на входы аттенюаторов 1 и 2, которые обеспечивают коэффициенты отклонения от 1 мВ/дел до 5 В/дел из ряда чисел 1, 2, 5 и формируют сигналы синхронизации, поступающие на схему синхронизации. С выходов аттенюаторов сигналы обоих каналов поступают в блок цифровой обработки сигналов, в котором происходит преобразование аналогового сигнала в цифровой.
Блок управления формирует сигналы управления для аттенюаторов и схемы синхронизации. Схема синхронизации получает сигнал от аттенюатора 1 (2) или с входа синхронизации и формирует из них импульсы запуска.
Модуль ЖКИ служит для отображения сигнала в видимое изображение.
Устройство подогрева ЖКИ необходимо при работе осциллографа при отрицательной температуре.
Блок питания предназначен для преобразования переменных напряжений питающей сети в необходимые для питания узлов осциллографа уровни напряжений.
Осциллографы выполнены в виде настольных переносных приборов.
Общий вид осциллографов приведен на рисунке 1. На рисунке 2 приведена схема с указанием мест нанесения знака поверки (клейма-наклейки) и пломбирования.

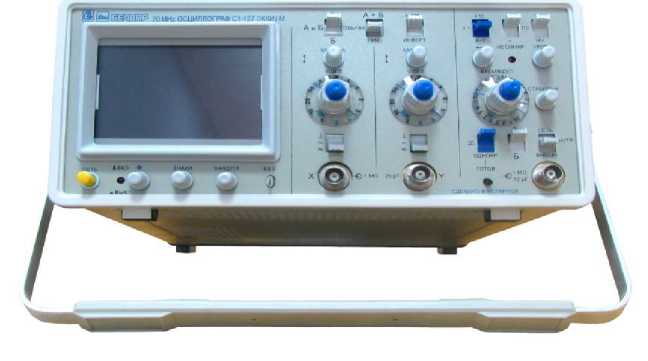

Рисунок 1 - Осциллограф С1-127 (ЖКИ) М (передняя панель)

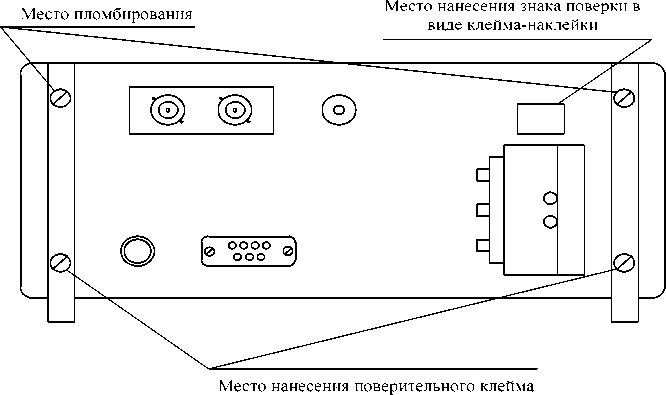

Рисунок 2 - Схема с указанием мест нанесения знака поверки (клейма-наклейки) и пломбирования осциллографов С 1-127 ( ЖКИ) М ( задняя панель )
Комплект поставки приведен в таблице 3.
Таблица 3
|
Наименование, тип |
Обозначение |
Количество |
|
Осциллограф С1-127 (ЖКИ) М |
УШЯИ.411161.001-24 |
1 |
|
Комплект ЗИП эксплуатационный: |
Тг4.072.06-21 |
1 |
|
- кабель N1; |
Тг4.850.252 |
3 |
|
- шнур питания 27 V; |
УФЦИ.685631.004 |
1 |
|
- шнур сетевой; |
РУВИ.685612.017-01 |
1 |
|
- крышка; |
Тг7.852.552 |
1 |
|
- вставка плавкая ВП2Б-1В-2,0 А-250 В; |
АГ0.481.304 ТУ |
4 |
|
- вставка плавкая ВП1-1-2,0 А-250 В; |
АГ0.481.304 ТУ |
2 |
|
- переход BNC-T; |
BNC-T |
2 |
|
- делитель 1:10. |
НР-9250 |
2 |
|
Эксплуатационная документация: | ||
|
- руководство по эксплуатации; |
УШЯИ.411161.001-24 РЭ |
1 |
|
- формуляр. |
УШЯИ.411161.001-24 ФО |
1 |
Таблица 2
|
Наименование характеристики |
Значение |
|
Рабочая часть экрана |
53 х 77 мм |
|
Число каналов |
2 |
|
Диапазон коэффициентов отклонения |
от 1 мВ/дел до 5 В/дел |
|
Пределы допускаемого значения основной погрешности:
(0,005 - 5) В/дел
1 и 2 мВ/дел |
±3 % (±4 % с делителем 1:10) ±4 % (±5 % с делителем 1:10) |
|
Наименование характеристики |
Значение |
|
- в рабочих условиях эксплуатации для коэффициентов отклонения (0,005 - 5) В/дел |
±4,5 % (±5,5 % с делителем 1:10) |
|
- в рабочих условиях эксплуатации для коэффициентов отклонения 1 и 2 мВ/дел |
±6,0 % (±7 % с делителем 1:10) |
|
Диапазон коэффициентов развертки |
от 0,05 мкс/дел до 0,2 с/дел |
|
Пределы допускаемого значения основной погрешности:
|
±3 % ±4 % |
|
Пределы допускаемого значения погрешности коэффициентов развертки в рабочих условиях эксплуатации |
±4,5 % |
|
Пределы допускаемого значения погрешности коэффициентов развертки в рабочих условиях эксплуатации с растяжкой |
±6 % |
|
Пределы допускаемого значения основной погрешности осциллографа при измерении временных интервалов для коэффициентов развертки 0,05; 0,1; 0,2 мкс/дел |
±5 % (с растяжкой) |
|
Пределы допускаемого значения погрешности осциллографа при измерении временных интервалов для коэффициентов развертки 0,05; 0,1; 0,2 мкс/дел в рабочих условиях эксплуатации |
±7,5 % |
|
Время нарастания ПХ, не более :
для коэффициентов отклонения (0,005 - 2) В/дел с делителем 1:10 |
5 нс 35 нс 5 нс |
|
Параметры входов каналов вертикального отклонения:
|
(1±0,03) МОм (10±0,3) МОм 25 пФ 15 пФ |
|
Диапазон частот синхронизации |
от 10 до 75 МГц |
|
Минимальный уровень сигнала, не более:
|
0,8 деления 0,2 В |
|
Напряжение питающей сети переменного тока |
(230±23) В частотой (50±1) Гц (220±11) В частотой (400±10) Гц (115±6) В частотой (400±10) Гц |
|
Напряжение питания источника постоянного тока |
(27±2,7) В |
|
Потребляемая мощность, не более:
|
50 ВА 30 Вт |
|
Г абаритные размеры, не более |
295 х 130 х 405 мм |
|
Масса осциллографа, не более |
4 кг |
|
Наименование характеристики |
Значение |
|
Нормальные условия эксплуатации осциллографа:
|
от +15 до +25 о С от 30 до 80 % |
|
Рабочие условия эксплуатации осциллографа:
|
от -30 до +50 о С 98 % при температуре +25 о С |
