Сведения о средстве измерений: 73407-18 Уровнемеры радарные

Номер по Госреестру СИ: 73407-18
73407-18 Уровнемеры радарные
(OPTIWAVE 5400 С, OPTIWAVE 6400 С, OPTIWAVE 7400 С, OPTIWAVE 3500 С, OPTIWAVE 6500 С, OPTIWAVE 7500 С)

Назначение средства измерений:
Уровнемеры радарные OPTIWAVE 5400 С, OPTIWAVE 6400 С, OPTIWAVE 7400 С, OPTIWAVE 3500 С, OPTIWAVE 6500 С, OPTIWAVE 7500 С (далее - уровнемеры) предназначены для бесконтактного измерения уровня жидкостей, паст, шламов, суспензий, пульп и различных сыпучих материалов в открытых и закрытых емкостях или емкостях, работающих под высоким давлением и при высокой температуре измеряемой среды, а также для передачи единицы уровня жидкости рабочим средствам измерений.

сертификация программного обеспечения

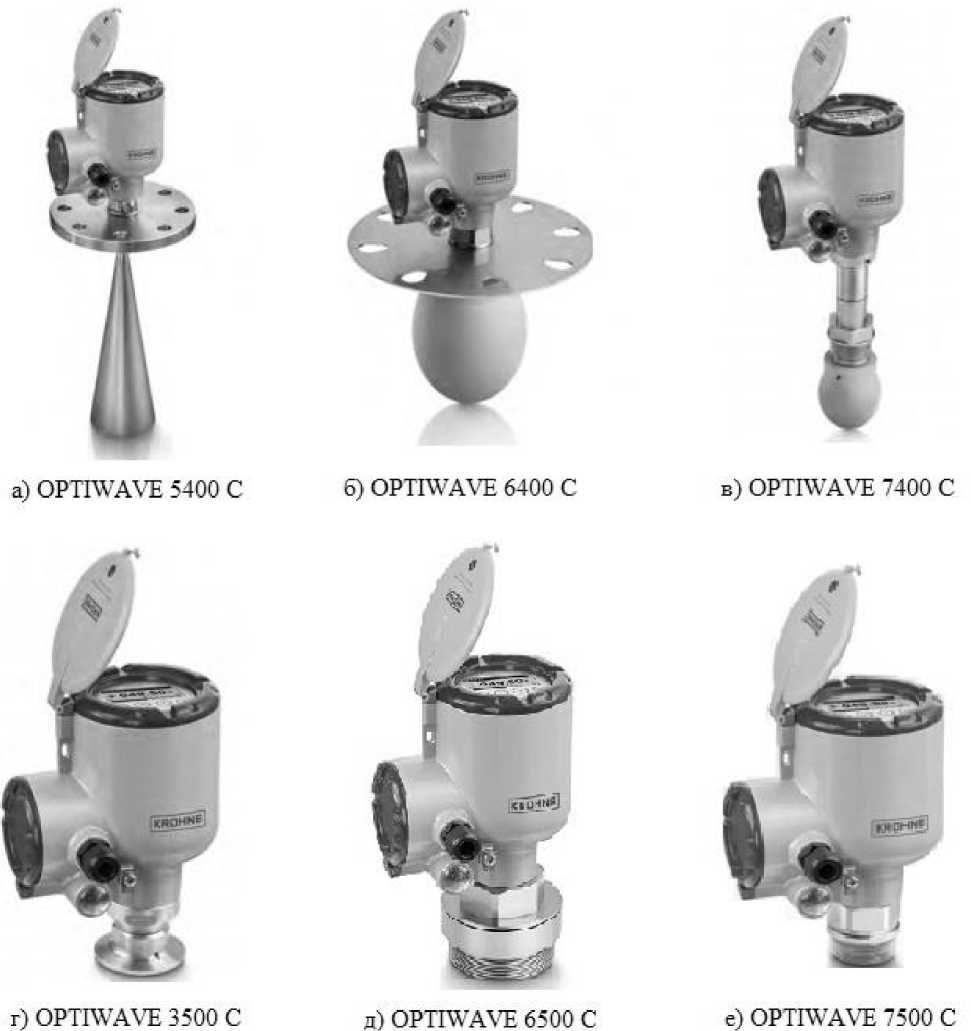

Внешний вид. Уровнемеры радарные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Уровнемеры радарные
Рисунок № 1

Общие сведения

Дата публикации - 31.03.2023
Срок свидетельства - 04.12.2024
Номер записи -
ID в реестре СИ - 529997
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

OPTIWAVE 7400 C, OPTIWAVE 6500C, OPTIWAVE 6500 С, OPTIWAVE 6500 C, OPTIWAVE 6400 С, OPTIWAVE 6400 C, OPTIWAVE 6400, OPTIWAVE 5400C, OPTIWAVE 5400 С, OPTIWAVE 5400 C, OPTIWAVE 3500C, OPTIWAVE 3500 C, OPTIWAVE, 7500 С, 7500, 7400 С, 7400, 6500 С, 6500, 5400,

Производитель

Изготовитель - Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»), пос. Верхняя Подстепновка, Волжский р-он, Самарская обл.; KROHNE S.A.S.
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 841
Выдано извещений - 2
Кол-во периодических поверок - 101
Кол-во средств измерений - 600
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 1817 дн.

Наличие аналогов СИ: Уровнемеры радарные (OPTIWAVE 5400 С, OPTIWAVE 6400 С, OPTIWAVE 7400 С, OPTIWAVE 3500 С, OPTIWAVE 6500 С, OPTIWAVE 7500 С)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
73407-18 Уровнемеры радарные (OPTIWAVE 5400 С, OPTIWAVE 6400 С, OPTIWAVE 7400 С, OPTIWAVE 3500 С, OPTIWAVE 6500 С, OPTIWAVE 7500 С)
Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»), пос. Верхняя Подстепновка, Волжский р-он, Самарская обл.; KROHNE S.A.S. (ФРАНЦИЯ )
72066-18 Калибраторы универсальные (Н4-14)
Акционерное общество "Научно-производственная компания "РИТМ" (АО "НПК "РИТМ") (РОССИЯ г. Краснодар)
73407-18 Уровнемеры радарные (OPTIWAVE 5400 С, OPTIWAVE 6400 С, OPTIWAVE 7400 С, OPTIWAVE 3500 С, OPTIWAVE 6500 С, OPTIWAVE 7500 С)
Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»), пос. Верхняя Подстепновка, Волжский р-он, Самарская обл.; KROHNE S.A.S. (ФРАНЦИЯ )
73383-18 Преобразователи расхода электромагнитные (МастерФлоу)
Общество с ограниченной ответственностью "ТехПромСервис" (ООО "ТехПромСервис") (РОССИЯ г. Калуга)
56764-14 Аппаратура геодезическая спутниковая (Trimble SPS985)
Фирма "Trimble Germany GmbH" (ГЕРМАНИЯ )
73407-18 Уровнемеры радарные (OPTIWAVE 5400 С, OPTIWAVE 6400 С, OPTIWAVE 7400 С, OPTIWAVE 3500 С, OPTIWAVE 6500 С, OPTIWAVE 7500 С)
Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»), пос. Верхняя Подстепновка, Волжский р-он, Самарская обл.; KROHNE S.A.S. (ФРАНЦИЯ )
73407-18 Уровнемеры радарные (OPTIWAVE 5400 С, OPTIWAVE 6400 С, OPTIWAVE 7400 С, OPTIWAVE 3500 С, OPTIWAVE 6500 С, OPTIWAVE 7500 С)
Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»), пос. Верхняя Подстепновка, Волжский р-он, Самарская обл.; KROHNE S.A.S. (ФРАНЦИЯ )
72084-18 Уровнемеры радарные (ВЗЛЕТ РУ)
АО "Взлет" (РОССИЯ г. Санкт-Петербург)
73407-18 Уровнемеры радарные (OPTIWAVE 5400 С, OPTIWAVE 6400 С, OPTIWAVE 7400 С, OPTIWAVE 3500 С, OPTIWAVE 6500 С, OPTIWAVE 7500 С)
Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»), пос. Верхняя Подстепновка, Волжский р-он, Самарская обл.; KROHNE S.A.S. (ФРАНЦИЯ )
73407-18 Уровнемеры радарные (OPTIWAVE 5400 С, OPTIWAVE 6400 С, OPTIWAVE 7400 С, OPTIWAVE 3500 С, OPTIWAVE 6500 С, OPTIWAVE 7500 С)
Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»), пос. Верхняя Подстепновка, Волжский р-он, Самарская обл.; KROHNE S.A.S. (ФРАНЦИЯ )

Все средства измерений Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»), пос. Верхняя Подстепновка, Волжский р-он, Самарская обл.; KROHNE S.A.S.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
73407-18
04.12.2024
Уровнемеры радарные, OPTIWAVE 5400 С, OPTIWAVE 6400 С, OPTIWAVE 7400 С, OPTIWAVE 3500 С, OPTIWAVE 6500 С, OPTIWAVE 7500 С
Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика»), пос. Верхняя Подстепновка, Волжский р-он, Самарская обл.; KROHNE S.A.S. (ФРАНЦИЯ )
ОТ
МП
5 лет

Назначение. Этот отчет — сводная аналитика по публикациям приказов Росстандарта. Он помогает быстро оценить общий объем и ритм выпусков, увидеть актуальность данных и ключевые показатели за текущий год, не погружаясь в первичную таблицу.

KPI и динамика. В верхних карточках показаны базовые метрики: первая и последняя даты публикаций, общее число приказов, количество уникальных типов и YTD. Блок графиков раскрывает ежедневную динамику (столбцы) с 7-дневной скользящей средней (линия) и кумулятивный итог, что позволяет отследить всплески и общий тренд.

Сезонность и структура. Теплокарта «год × месяц» подсвечивает сезонные пики, а распределение по дням недели показывает рабочие паттерны публикаций. Сравнение YTD vs LYTD по ISO-неделям помогает сопоставить темп с прошлым годом, а диаграммы по типам приказов и тематикам (по ключевым словам заголовков) дают представление о содержательной структуре потока.

Контроль качества и списки. Таблицы выделяют «пиковые дни», возможные дубликаты номеров в пределах года, самые длинные разрывы между публикациями и последние 50 записей; это упрощает проверку качества и оперативный мониторинг. Для заголовков оценивается их заполненность и длина, а все таблицы интерактивны: доступны поиск, сортировка и пагинация.

Бесплатный

Кто поверяет Уровнемеры радарные (OPTIWAVE 5400 С, OPTIWAVE 6400 С, OPTIWAVE 7400 С, OPTIWAVE 3500 С, OPTIWAVE 6500 С, OPTIWAVE 7500 С)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "КРОНЕ-АВТОМАТИКА"
(1522)
  • OPTIWAVE 7400 C
  • OPTIWAVE 7500 C
  • OPTIWAVE 6400 C
  • 45 0 0 0 0 0 0
    ФГУП "ВНИИМС"
    (01.00225-2011)
    РСТ
  • Уровнемер радарный OPTIWAVE 5400 С
  • Уровнемер радарный OPTIWAVE 6500 С
  • Уровнемер радарный OPTIWAVE 7500 С
  • Уровнемер радарный OPTIWAVE 6400 С
  • 7400
  • 7500
  • 6500
  • 5400
  • 34 0 0 0 0 0 0
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)
    РСТ
  • OPTIWAVE 7500 С
  • OPTIWAVE 7400 С
  • OPTIWAVE 6500 С
  • OPTIWAVE 5400 С
  • 305 298 7 0 301 294 7
    ФБУ "ПЕРМСКИЙ ЦСМ"
    (RA.RU.311363)
    РСТ
  • OPTIWAVE 3500 C
  • OPTIWAVE 7500 С
  • OPTIWAVE 6500 С
  • OPTIWAVE 7400 С
  • OPTIWAVE 5400 C
  • OPTIWAVE 6400 С
  • OPTIWAVE 5400 С
  • OPTIWAVE 6500 C
  • OPTIWAVE 7400 C
  • OPTIWAVE 6400 C
  • 161 102 2 0 104 102 2
    ООО "КРОНЕ-АВТОМАТИКА"
    (1522)
  • OPTIWAVE 7400 C
  • OPTIWAVE 6400 C
  • OPTIWAVE 6500 C
  • OPTIWAVE 7500 C
  • OPTIWAVE 5400 C
  • OPTIWAVE 7400C
  • OPTIWAVE 7500C
  • OPTIWAVE 5400C
  • 68 43 0 0 43 43 0
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • OPTIWAVE 5400 C
  • OPTIWAVE 7500 C
  • OPTIWAVE 7400С
  • OPTIWAVE 7500 С
  • 27 25 2 0 27 25 2
    ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН"
    (RA.RU.311406)
    РСТ
  • Нет модификации
  • 2 0 2 0 2 0 2
    ООО "НМОП"
    (RA.RU.311359)
  • OPTIWAVE 6400
  • OPTIWAVE 6500 С
  • мод. OPTIWAVE 5400 С
  • мод. OPTIWAVE 6500 С
  • мод. OPTIWAVE 5400
  • мод. Optiwave 6500 C
  • мод. Optiwave 5400 C
  • мод. Optiwave 7400 C
  • 109 16 95 14 2 109 95 14
    ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
    (RA.RU.311541)
    РСТ
  • OPTIWAVE 7400 С
  • 3 0 3 0 3 0 3
    ФБУ "КРАСНОЯРСКИЙ ЦСМ"
    (RA.RU.311479)
    РСТ
  • OPTIWAVE 6500 C
  • 7400 С
  • 5 1 0 5 0 5 0 5
    ФБУ "ИРКУТСКИЙ ЦСМ"
    (RA.RU.311392)
    РСТ
  • OPTIWAVE 5400 С
  • 1 0 1 0 1 0 1
    ФБУ "РЯЗАНСКИЙ ЦСМ"
    (RA.RU.311387)
    РСТ
  • OPTIWAVE 7400 С
  • 1 0 1 0 1 0 1
    ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ"
    (RA.RU.311465)
    РСТ
  • OPTIWAVE 5400 С
  • OPTIWAVE 5400 C
  • 7 0 7 0 7 0 7
    ФБУ "АСТРАХАНСКИЙ ЦСМ"
    (RA.RU.311475)
    РСТ
  • OPTIWAVE 7400 C
  • 1 0 1 0 1 0 1
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • OPTIWAVE 7400 С
  • OPTIWAVE 7500 С
  • 22 16 6 0 22 16 6
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311501)
  • OPTIWAVE
  • OPTIWAVE 7500С
  • OPTIWAVE 7400 С
  • OPTIWAVE 7400С
  • 6 4 0 6 0 6 0 6
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • OPTIWAVE 7400 С
  • 24 0 24 0 24 0 24
    ФБУ "МАРИЙСКИЙ ЦСМ"
    (RA.RU.311271)
    РСТ
  • OPTIWAVE 7500 С
  • 4 0 4 0 4 0 4
    ФБУ "ТОМСКИЙ ЦСМ"
    (RA.RU.311225)
    РСТ
  • OPTIWAVE 3500C
  • OPTIWAVE 7400 С
  • 7 2 0 7 0 5 0 5
    ООО"КИНЕФ"
    (RA.RU.311857)
  • OPTIWAVE 7500 C
  • 2 0 2 0 2 0 2
    ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ"
    (RA.RU.311492)
    РСТ
  • OPTIWAVE 7400 С
  • 1 0 1 0 1 0 1
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)
    РСТ
  • модель 6500С
  • 1 0 1 0 1 0 1
    ООО "ПРОГРЕСС АВТОМАТИКА"
    (RA.RU.312840)
  • -
  • 1 1 0 1 0 1 0 1
    ООО "УЛЬТРА-СТАНДАРТ"
    (RA.RU.314531)
  • OPTIWAVE 7500C
  • OPTIWAVE 6500C
  • OPTIWAVE 7400
  • 4 1 0 4 0 4 0 4

    Стоимость поверки Уровнемеры радарные (OPTIWAVE 5400 С, OPTIWAVE 6400 С, OPTIWAVE 7400 С, OPTIWAVE 3500 С, OPTIWAVE 6500 С, OPTIWAVE 7500 С)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Калининградский ЦСМ
    Калининградская область
    4160 6900
    ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева
    Республика Татарстан
    9600 6900
    ФБУ Тест-С.-Петербург
    Санкт-Петербург
    6940 6900

    Программное обеспечение

    Программное обеспечение (далее ПО), реализует алгоритмы вычисления и контроля уровнемера, необходимые для измерения уровня жидкостей, паст, шламов, суспензий, пульп и различных сыпучих материалов.

    Конфигурационные параметры и ПО защищены от преднамеренных и непреднамеренных изменений системой паролей с разграничением уровней доступа. Все изменения конфигурационных параметров сохраняются в нестираемой памяти. При этом сохраняется старое и новое значение изменяемого параметра, дата и время изменения параметра и идентификатор пользователя сделавшего изменения.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО.

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    отсутствует

    Номер версии (идентификационный номер) ПО

    не ниже 01.24.04

    Цифровой идентификатор ПО

    не отображается

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «средний», в соответствии с Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на корпус преобразователя сигналов при помощи наклейки или несмываемой краской и на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 1.2.1 Руководства по эксплуатации для уровнемеров производства ООО «КРОНЕ-Автоматика», в разделе 8.1 Руководства по эксплуатации для уровнемеров производства «KROHNE S.A.S.», Франция.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к уровнемерам OPTIWAVE 5400 С, OPTIWAVE 6400 С, OPTIWAVE 7400 С, OPTIWAVE 3500 С, OPTIWAVE 6500 С, OPTIWAVE 7500 С

    Изготовитель

    «KROHNE S.A.S.», Франция
  • 2. ООО «КРОНЕ-Автоматика», г. Самара, Россия
  • Сведения о методиках (методах) измерений приведены в разделе 1.2.1 Руководства по эксплуатации для уровнемеров производства ООО «КРОНЕ-Автоматика», в разделе 8.1 Руководства по эксплуатации для уровнемеров производства «KROHNE S.A.S.», Франция.
    Нормативные и технические документы, устанавливающие требования к уровнемерам OPTIWAVE 5400 С, OPTIWAVE 6400 С, OPTIWAVE 7400 С, OPTIWAVE 3500 С, OPTIWAVE 6500 С, OPTIWAVE 7500 С
    Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
    Техническая документация фирмы «KROHNE S.A.S», Франция
    ТУ 26.51.52-016-33530463-2018. Уровнемеры радарные OPTIWAVE 5400 С, OPTIWAVE 6400 С, OPTIWAVE 7400 С, OPTIWAVE 3500 С, OPTIWAVE 6500 С, OPTIWAVE 7500 С
    Изготовители Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика») ИНН 6318107839
    Адрес: 443004, Самарская область, Волжский район, поселок Верхняя Подстепновка, дом 2
    Тел.:+7 (846) 230 03 70, факс: +7 (846) 230 03 11
    E-mail: samara@krohne.com
    W eb -сайт: http ://www.krohne.ru
    KROHNE S.A.S., Франция
    2 Allee des Ors - BP 98 26103 ROMANS SUR ISERE Cedex
    Тел.:+33 4 75 05 44 00, факс: +33 4 75 05 00 48
    E-mail: info.france@krohne.com

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д.46
    Тел./факс: +7 (495) 437-55-77 / 437-56-66
    E-mail: office@vniims.ru, www.vniims.ru

    Принцип работы уровнемеров основан на частотном методе измерения расстояния до объекта. Используемый радарный принцип называется частотно-модулированная незатухающаяволна (FMCW). При измерении используется высокочастотный сигнал, частота излучения которого во время измерения линейно возрастает. Излучаемый сигнал отражается от поверхности измеряемого продукта и с небольшой временной задержкой принимается антенной. В электронном блоке уровнемера с помощью быстрого преобразования Фурье определяется разница между частотами отраженного сигнала и сигнала, излучаемого в текущий момент времени. Разность частот сигналов прямо пропорциональна дистанции до поверхности среды.

    Уровнемеры могут передавать выходную информацию по токовому выходу (4 - 20) мА с наложенным протоколом HART®, по протоколу связи PROFIBUS PA (опционально), по протоколу связи FOUNDATION FIELDBUS (опционально);

    В состав уровнемеров входят:

    • - преобразователь сигналов со встроенным дисплеем (возможно исполнение без дисплея) для индикации и управления (далее преобразователь)

    • - приемо-передающее устройство с антенной.

    В зависимости от назначения выпускаются следующие модели уровнемеров:

    • - OPTIWAVE 5400 C - предназначены для измерения уровня жидкости в основных технологических процессах в закрытых резервуарах или на открытых водоёмах;

    • - OPTIWAVE 6400 C - предназначены для измерения уровня сыпучих продуктов;

    • - OPTIWAVE 7400 C - предназначены для измерения уровня жидкости в сложных условиях работы;

    • - OPTIWAVE 3500 C - предназначены для применения в условиях с повышенными санитарно-гигиеническими требованиями;

    • - OPTIWAVE 6500 C - предназначены для измерения уровня сыпучих продуктов (в условиях сильной запыленности);

    • - OPTIWAVE 7500 C - предназначены для измерения уровня жидкостей в небольших и узких резервуарах с внутренними конструкциями, такими как мешалки или катушки обогрева, атакже в резервуарах с длинными патрубками.

    Вышеописанные модели могут также применяться в других случаях, при условии соблюдения требований, изложенных в руководстве по эксплуатации.

    Уровнемеры могут вычислять массу и объем измеряемой среды в резервуаре на основании измеренного уровня и градуировочной таблицы резервуара, внесенной в память электронного преобразователя.

    Опционально доступна разнесенная версия с длиной соединительного кабеля до 100 м. Общий вид уровнемеров представлен на рисунке 1

    Внешний вид. Уровнемеры радарные (OPTIWAVE 5400 С, OPTIWAVE 6400 С, OPTIWAVE 7400 С, OPTIWAVE 3500 С, OPTIWAVE 6500 С, OPTIWAVE 7500 С), http://oei-analitika.ru

    6) OPTIWAVE 6400 С

    в) OPTIWAVE 7400 С

    е) OPTIWAVE 7500 С

    a) OPTIWAVE 5400 С

    г) OPTIWAVE 3500 С

    Рисунок 1 - Внешний вид уровнемеров

    Уровнемеры выпускаются со следующими типами технологических присоединений: резьбовое, фланцевое, хомутовое (Tri-Clamp®; VARIVENT®), а также DIN 11851, DIN 118641, SMS 51, BioControl.

    Опционально доступны другие виды присоединений. Пломбирование уровнемеров не предусмотрено.


    Таблица 4

    Наименование

    Обозначение

    Количес

    тво

    Уровнемер радарный OPTIWAVE

    1 шт.

    Руководство по эксплуатации

    MA OPTIWAVE 5400 С1);

    MA OPTIWAVE 6400 С 1);

    MA OPTIWAVE 7400 С 1);

    MA OPTIWAVE 3500 С 1);

    MA OPTIWAVE 6500 С 1);

    MA OPTIWAVE 7500 С 1);

    Для OPTIWAVE 3500 С: 8.2003.24РЭ2); Для OPTIWAVE 5400 С: 8.2000.24РЭ2);

    Для OPTIWAVE 6400 С: 8.2001.24РЭ2);

    Для OPTIWAVE 7400 С: 8.2002.24РЭ2);

    Для OPTIWAVE 7500 С: 8.2005.24РЭ2);

    Для OPTIWAVE 6500 С: 8.2004.24РЭ2).

    1 экз.

    Паспорт

    8.1001.24ПС2)

    5400 С.01001.012 ПС1)

    6400 С.01001.012 ПС1) 7400 С.01001.012 ПС1)

    3500 С.01001.012 ПС1) 6500 С.01001.012 ПС1)

    7500 С.01001.012 ПС1)

    1 экз.

    Комплект ЗИП

    -

    (по заказу)

    Примечания:

    • 1. Изготовитель «KROHNE S.A.S.», Франция

    • 2. Изготовитель ООО «КРОНЕ-Автоматика», г. Самара, Россия


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений:

    Минимальное расстояние1) до измеряемой среды,мм

    • - OPTIWAVE 5400 С

    • - OPTIWAVE 6400 С

    • - OPTIWAVE 7400 С

    • - OPTIWAVE 3500 С

    - OPTIWAVE 6500 С

    - OPTIWAVE 7500 С

    L1 + L2 + 100

    L1 + L2 + 300

    L1 + L2 + 100

    L2 +100 (для DN40: L2 + 200)

    L2 + 100 (для DN40: L2 + 200

    L2 + 100 (для DN40: L2 + 200) где

    L1 - длина антенны, мм2)

    L2 - длина антенного удлинителя, мм2)

    Максимальное расстояние до измеряемой среды, мм

    • - OPTIWAVE 5400 С, 6400 С, 7400 С

    • - OPTIWAVE 3500 С

    - OPTIWAVE 6500 С, 7500 С

    100 000

    50 000

    100 000

    Пределы допускаемой основной абсолютной погрешности измерений уровня, при расстоянии до поверхности измеряемой среды до 10 м, мм

    ±2 (±1)3)

    Пределы допускаемой основной относительной погрешности измерений уровня, при расстоянии до поверхности измеряемой среды свыше 10 м, %

    ±0,02

    Продолжение таблицы 2

    Пределы допускаемой дополнительной погрешности измерений вызванной изменением температуры окружающей среды от нормальных условий на каждый °С, мм

    ±0,25

    Нормальные условия измерений

    • - температура окружающей среды, °С

    • - относительная влажность, %

    • - атмосферное давление, кПа

    от +15 до +25 не более 75 от 96 до 106

    Примечания:

    • 1. Минимальное расстояние рассчитывается от окончания резьбы или уплотнительной поверхности фланцевого присоединения

    • 2. Значения L1 и L2 зависят от типа антенны и указаны в руководстве по эксплуатации на уровнемер

    • 3. Для уровнемеров радарных OPTIWAVE 7500 С производства ООО «КРОНЕ-Автоматика» при расстоянии до поверхности измеряемой среды до 5 м

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Степень защиты обеспечиваемая оболочкой (Код IP)

    IP66/IP68

    Температура окружающей среды, °С

    • - для OPTIWAVE 3500 C, 6500 C, 7500 C

    • - для OPTIWAVE 5400 C, 6400 C, 7400 C

    от -40 (-60^) до +802) от -40 до +802)

    Температура на технологическом присоединении2), °С

    • - OPTIWAVE 5400 С, 6400 С

    • - OPTIWAVE 7400 С

    • - OPTIWAVE 3500 С

    • - OPTIWAVE 6500 С, 7500 С

    от -50 до +130

    от -50 до +200

    от -40 (опционально от -601)) до +150 от -50 (опционально от -601)) до +150 (опционально до +200)

    Рабочее (избыточное) давление, МПа

    от -0,1 до 10

    Напряжение питания постоянного тока:

    Клеммы выхода - не Ex, Ex i:

    От 12 до 30 В постоянного тока

    (при выходном токе на клеммах 21,5 мА);

    Клеммы выхода - Ex d:

    От 16 до 36 В постоянного тока (при выходном токе на клеммах 21,5 мА)

    Габаритные размеры преобразователя сигналов, мм, не более:

    высота ширина длина

    165

    110

    155

    Масса преобразователя сигналов, кг, не более:

    корпус из алюминия

    корпус из нержавеющей стали

    2,1

    4,5

    Средняя наработка между отказами, ч, не менее

    100000

    Продолжение таблицы 3___________________________________________________________

    Примечания:

    • 1. Для уровнемеров производства ООО «КРОНЕ-Автоматика», Россия

    • 2. Указаны минимальные и максимальные значения температуры. Более подробная информация зависимости температуры от используемых материалов уровнемера указана в руководстве по эксплуатации


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
