УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» декабря 2021 г. № 2802
Лист № 1 Регистрационный № 69007-17 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления ТП-140Д, ТП-140Д(М)
Назначение средства измеренийПреобразователи давления ТП-140Д, ТП-140Д(М) (далее - преобразователи)
предназначены для измерений избыточного давления различных сред.
Описание средства измеренийПринцип действия преобразователей основан на использовании зависимости между величиной измеряемого давления и величиной упругой деформации чувствительного элемента, на котором расположен тензометрический мост, в измерительной диагонали которого возникает аналоговый электрический сигнал, пропорциональный величине измеряемого давления.
Преобразователи состоят из стального корпуса цилиндрической формы со встроенным тензометрическим мостом, источника опорного напряжения, микроконтроллера, преобразователя величины измеренного значения давления из аналогового электрического сигнала в цифровой код для передачи по линии связи или дальнейшего использования в системе автоматизированного управления технологическим процессом.
Преобразователи выпускаются в следующих модификациях: ТП-140Д, ТП-140Д(М), ТП-140Д(МА), ТП-140Д(Р), ТП-140Д(РМ), ТП-140Д(2Р), ТП-140Д(4Р) которые различаются по конструктивному исполнению. Преобразователь давления ТП-140Д, ТП-140Д(Р)
устанавливается на трубопровод через переходной штуцер и имеет присоединительный резьбовой штуцер требуемого размера (по умолчанию М20*1,5), модификация ТП-140Д(М), ТП-140Д(МА), ТП-140Д(РМ) имеет возможность установки на трубопровод без разделителя сред, посредством быстроразъемного соединения требуемого размера (по умолчанию БРС 2 дюйма). Преобразователи давления ТП-140Д(2Р) имеет два отверстия, а ТП-140Д(4Р) имеет четыре отверстия с резьбой под штуцера шлангов высокого давления для подключения к гидравлической системе.
Передача данных преобразователей давления ТП-140Д, ТП-140Д(М), ТП-140Д(МА) осуществляется по кабелю связи по интерфейсу RS-485 с использованием стандартного протокола MODBUS, модификация ТП-140Д(МА) так же имеет аналоговый выходной сигнал постоянного тока. Передача данных преобразователей давления ТП-140Д(Р), ТП-140Д(РМ), ТП-140Д(2Р), ТП-140Д(4Р) осуществляется по радиоканалу.
Общий вид преобразователей представлен на рисунках 1 - 7.
Рисунок 1 -

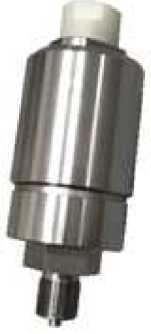

Общий вид преобразователей давления ТП-140Д
Рисунок 2 -

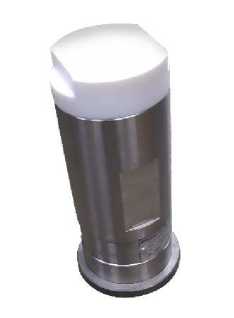

Общий вид преобразователей давления ТП-140Д(М)
Рисунок 3 -

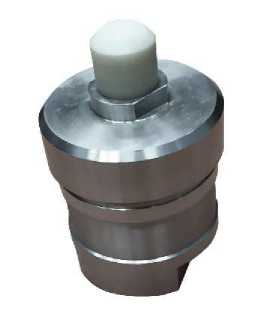

Общий вид преобразователей давления ТП-140Д(МА)
Рисунок 4 -
Общий вид преобразователей давления

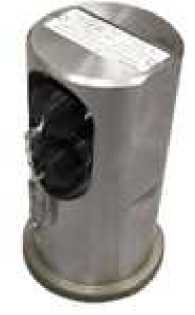

ТП-140Д(Р)
Рисунок 5 -

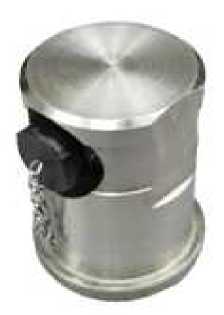

Общий вид преобразователей давления ТП-140Д(РМ)
Рисунок 6 -
Общий вид преобразователей давления ТП-140Д(2Р)
Рисунок 7 -
Общий вид преобразователей давления ТП-140Д(4Р)
Для защиты от несанкционированного доступа преобразователи могут пломбироваться путем окрашивания винта крепления крышки преобразователя.
Пример пломбирования преобразователя приведен на рисунке 8.
Заводской номер наносится на табличку, прикрепленную на корпусе преобразователя методом ударного клеймения или лазерной гравировкой.
Изображение таблички с местом нанесения заводского номера представлено на рисунке 9. Конструкция средства измерений не предусматривает нанесение знака поверки на средство измерений.

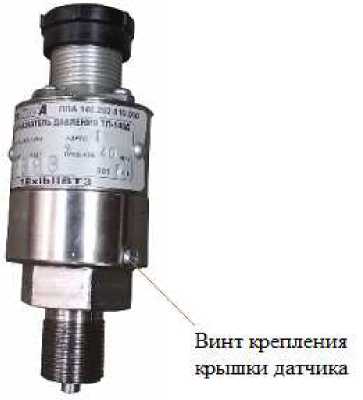

Рисунок 8 - Схема пломбирования преобразователей от несанкционированного доступа.

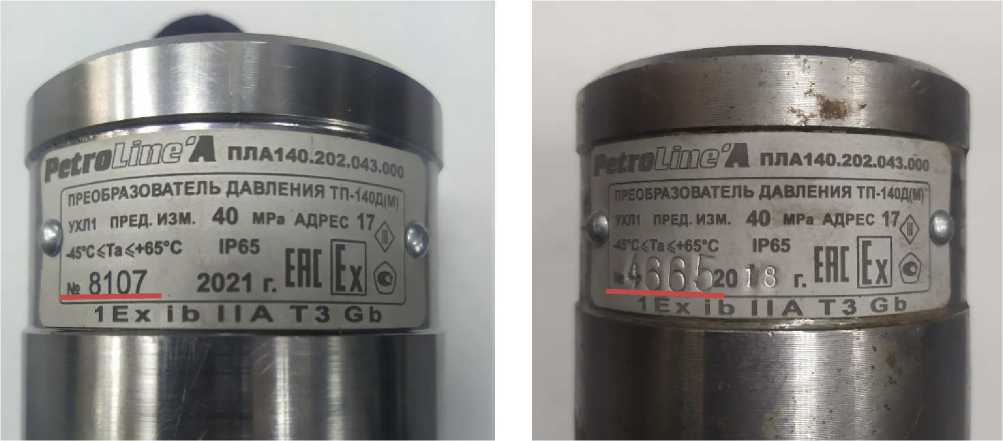

Рисунок 9 - Место нанесения заводского номера преобразователей
Программное обеспечениеПреобразователи имеют внутреннее, метрологически значимое, и автономное программное обеспечение. Внутреннее ПО встроенного микроконтроллера является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно рекомендации по метрологии Р 50.2.077-2014.
Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО для ТП-140Д, ТП-140Д(М), ТП-140Д(МА) |
TP_140 |
|
Идентификационное наименование ПО для ТП-140Д(Р) |
ТП-140Д(Р) |
|
Идентификационное наименование ПО для ТП-140Д(РМ) |
ТП-140Д(РМ) |
|
Идентификационное наименование ПО для ТП-140Д(2Р) |
ТП-140Д(2Р) |
|
Идентификационное наименование ПО для ТП-140Д(4Р) |
ТП-140Д(4Р) |
|
Номер версии (идентификационный номер) ПО ТП-140Д, ТП-140Д(М), ТП-140Д(МА) |
не ниже 3.24 |
|
Номер версии (идентификационный номер) ПО ТП-140Д(Р) |
не ниже 1.04 |
|
Номер версии (идентификационный номер) ПО ТП-140Д(РМ) |
не ниже 1.16 |
|
Номер версии (идентификационный номер) ПО ТП-140Д(2Р) |
не ниже 1.05 |
|
Номер версии (идентификационный номер) ПО ТП-140Д(4Р) |
не ниже 1.00 |
|
Цифровой идентификатор ПО |
по номеру версии |
Внешнее ПО предназначено для визуализации измеренных преобразователем значений избыточного давления.
Метрологические и технические характеристикиТаблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Верхний предел измерений избыточного давления (ВПИ), МПа |
25; 40; 60; 100 |
|
Нижний предел измерений избыточного давления (НПИ), МПа |
0 |
|
Пределы допускаемой основной приведенной погрешности, % от ВПИ |
±1,5 |
|
Цена единицы младшего разряда, МПа: | |
|
- в диапазоне от 0 до 99,999 МПа включ. |
0,001; |
|
- при значении 100 МПа |
0,01 |
|
Пределы допускаемой дополнительной приведенной | |
|
погрешности от влияния температуры окружающей среды, отличной от нормальных условий (от +10 до +30 °Свключ.), % от ВПИ/ 10 °C |
±0,2 |
|
Степень защиты по ГОСТ 14524-2015 |
IP65 |
|
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 |
L3 |
|
Устойчивость к климатическим воздействиям по ГОСТ 52931-2008 |
Д3 |
|
Габаритные размеры, мм, не более | |
|
- ТП-140Д |
45x45x106 |
|
- ТП-140Д(М) |
120x120x230 |
|
- ТП-140Д(МА) |
120x120x230 |
|
- ТП-140Д(Р) |
50x50x110 |
|
- ТП-140Д(РМ) |
120x120x230 |
|
- ТП-140Д(2Р) |
80x80x140 |
|
- ТП-140Д(4Р) |
90x90x140 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Масса, кг, не более | |
|
- ТП-140Д |
0,5 |
|
- ТП-140Д(М) |
4,5 |
|
- ТП-140Д(МА) |
4,5 |
|
- ТП-140Д(Р) |
4,5 |
|
- ТП-140Д(РМ) |
4,5 |
|
- ТП-140Д(2Р) |
4,5 |
|
- ТП-140д(4р) |
4,5 |
|
Номинальное напряжение питания от внешнего источника постоянного тока для ТП-140Д, ТП-140Д(М), ТП-140Д(МА), В |
от 9 до 18 |
|
Максимальная потребляемая мощность для ТП-140Д, ТП-140Д(М), ТП-140Д(МА), Вт, не более |
0,75 |
|
Номинальное напряжение питания от внешнего источника постоянно- го тока для ТП-140Д(Р), ТП-140Д(РМ), ТП-140Д(2Р), ТП-140Д(4Р), В |
3,6 |
|
Максимальная потребляемая мощность для ТП-140Д(Р), ТП- 140Д(РМ), ТП-140Д(2Р), ТП-140Д(4Р), Вт, не более |
0,05 |
|
Время работы от батарей для ТП-140Д(Р), ТП-140Д(РМ), ТП-140Д(2Р), ТП-140Д(4Р), не менее, мес. |
12 |
|
Выходные сигналы: | |
|
- модификации ТП-140Д, ТП-140Д(М) |
RS 485 c протоколом обмена Modbus RTU |
|
- модификация ТП-140Д(МА): цифровой |
RS 485 c протоколом обмена Modbus RTU; |
|
аналоговый сигнал постоянного тока, мА |
от 4 до 20 |
|
- модификации ТП-140Д(Р), ТП-140Д(РМ), ТП-140Д(2Р), |
радиосигнал |
|
ТП-140Д(4Р) | |
|
Нормальные условия: | |
|
- температура окружающей среды, °С |
от +10 до +30 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -45 до +65 |
|
- относительная влажность воздуха при +3 5 °С, %, не более |
98 |
|
Вероятность безотказной работы за 100000 ч |
0,95 |
|
Средний срок службы, лет, не менее |
8 |
|
Маркировка взрывозащиты модификаций: - ТП-140Д, ТП-140Д(М) |
1Ех ib IIA T3 Gb |
|
- ТП-140Д(Р), ТП-140Д(РМ) |
1Ех db IIA T6 Gb |
наносится на титульный лист эксплуатационной документации типографским способом, а также на корпус преобразователей методом лазерной гравировки.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления
|
- |
1 шт. |
|
Кабель связи |
- |
1 шт. |
|
Паспорт |
ПЛА140.202.000.000 ПС |
1 экз. |
|
Руководство по эксплуатации |
ПЛА140.202.011.000 РЭ |
1 экз. на партию (при поставке в один адрес) |
|
Блок автономного источника питания постоянного тока |
- |
По специальному заказу |
|
Программное обеспечение |
ПЛА140.202.000.000ПО |
1шт. |
|
Тара упаковочная |
ПЛА140.202.000.000 |
1 шт. |
приведены в п. 3 «Методики (методы) измерений» Руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к преобразователям давления ТП-140Д, ТП-140Д(М)ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Государственная поверочная схема для средств измерений избыточного давления, утвержденная Приказом № 1339 от 29.06.2018 г.
ТУ 2651-004-56347017-2018 Преобразователи давления ТП-140Д, ТП-140Д(М).
Технические условия.
ИзготовительОбщество с ограниченной ответственностью Научно-производственное предприятие «Петролайн-А»
(ООО НПП «Петролайн-А»)
ИНН: 1650081440
Юридический адрес: Республика Татарстан, Тукаевский район, деревня Малая Шильна, ул. Центральная, д. 1А
Адрес деятельности: 423801, Россия, Республика Татарстан, г. Набережные Челны, ул. Лермонтова, д. 53А
Телефон: +7 (8552) 535-535, Факс: +7 (8552) 71-74-61; E-mail: main@pla.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru,
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.07.2018
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» декабря 2021 г. № 2802
Лист № 1 Регистрационный № 73407-18 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры радарные OPTIWAVE 5400 С, OPTIWAVE 6400 С, OPTIWAVE 7400 С, OPTIWAVE 3500 С, OPTIWAVE 6500 С, OPTIWAVE 7500 С
Назначение средства измеренийУровнемеры радарные OPTIWAVE 5400 С, OPTIWAVE 6400 С, OPTIWAVE 7400 С, OPTIWAVE 3500 С, OPTIWAVE 6500 С, OPTIWAVE 7500 С (далее - уровнемеры) предназначены для бесконтактного измерения уровня жидкостей, паст, шламов, суспензий, пульп и различных сыпучих материалов в открытых и закрытых емкостях или емкостях, работающих под высоким давлением и при высокой температуре измеряемой среды, а также для передачи единицы уровня жидкости рабочим средствам измерений.
Описание средства измеренийПринцип работы уровнемеров основан на частотном методе измерения расстояния до объекта. Используемый радарный принцип называется частотно-модулированная незатухающаяволна (FMCW). При измерении используется высокочастотный сигнал, частота излучения которого во время измерения линейно возрастает. Излучаемый сигнал отражается от поверхности измеряемого продукта и с небольшой временной задержкой принимается антенной. В электронном блоке уровнемера с помощью быстрого преобразования Фурье определяется разница между частотами отраженного сигнала и сигнала, излучаемого в текущий момент времени. Разность частот сигналов прямо пропорциональна дистанции до поверхности среды.
Уровнемеры могут передавать выходную информацию по токовому выходу (4 - 20) мА с наложенным протоколом HART®, по протоколу связи PROFIBUS PA (опционально), по протоколу связи FOUNDATION FIELDBUS (опционально);
В состав уровнемеров входят:
-
- преобразователь сигналов со встроенным дисплеем (возможно исполнение без дисплея) для индикации и управления (далее преобразователь)
-
- приемо-передающее устройство с антенной.

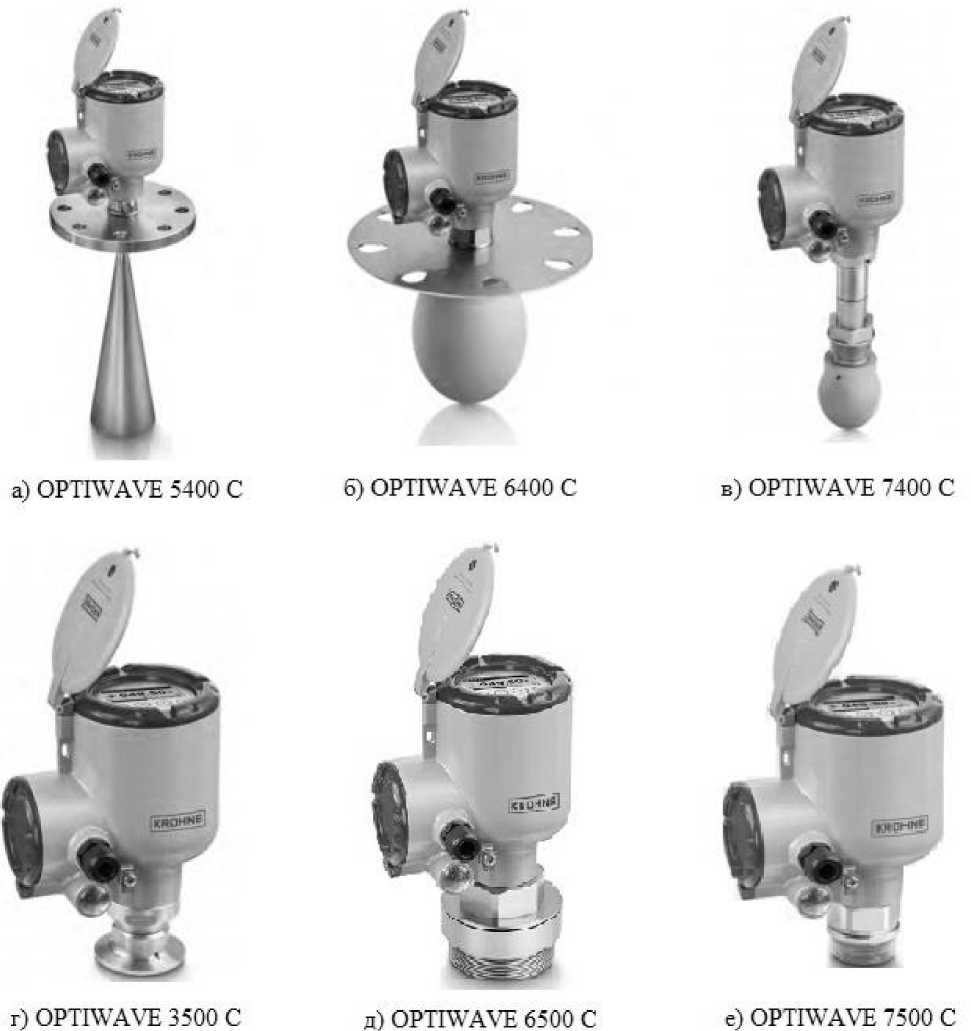

В зависимости от назначения выпускаются следующие модели уровнемеров:
-
- OPTIWAVE 5400 C - предназначены для измерения уровня жидкости в основных технологических процессах в закрытых резервуарах или на открытых водоёмах;
-
- OPTIWAVE 6400 C - предназначены для измерения уровня сыпучих продуктов;
-
- OPTIWAVE 7400 C - предназначены для измерения уровня жидкости в сложных условиях работы;
-
- OPTIWAVE 3500 C - предназначены для применения в условиях с повышенными санитарно-гигиеническими требованиями;
-
- OPTIWAVE 6500 C - предназначены для измерения уровня сыпучих продуктов (в условиях сильной запыленности);
-
- OPTIWAVE 7500 C - предназначены для измерения уровня жидкостей в небольших и узких резервуарах с внутренними конструкциями, такими как мешалки или катушки обогрева, атакже в резервуарах с длинными патрубками.
Вышеописанные модели могут также применяться в других случаях, при условии соблюдения требований, изложенных в руководстве по эксплуатации.
Уровнемеры могут вычислять массу и объем измеряемой среды в резервуаре на основании измеренного уровня и градуировочной таблицы резервуара, внесенной в память электронного преобразователя.
Опционально доступна разнесенная версия с длиной соединительного кабеля до 100 м. Общий вид уровнемеров представлен на рисунке 1
6) OPTIWAVE 6400 С
в) OPTIWAVE 7400 С
е) OPTIWAVE 7500 С
a) OPTIWAVE 5400 С
г) OPTIWAVE 3500 С
Рисунок 1 - Внешний вид уровнемеров
Уровнемеры выпускаются со следующими типами технологических присоединений: резьбовое, фланцевое, хомутовое (Tri-Clamp®; VARIVENT®), а также DIN 11851, DIN 118641, SMS 51, BioControl.
Опционально доступны другие виды присоединений. Пломбирование уровнемеров не предусмотрено.
Программное обеспечениеПрограммное обеспечение (далее ПО), реализует алгоритмы вычисления и контроля уровнемера, необходимые для измерения уровня жидкостей, паст, шламов, суспензий, пульп и различных сыпучих материалов.
Конфигурационные параметры и ПО защищены от преднамеренных и непреднамеренных изменений системой паролей с разграничением уровней доступа. Все изменения конфигурационных параметров сохраняются в нестираемой памяти. При этом сохраняется старое и новое значение изменяемого параметра, дата и время изменения параметра и идентификатор пользователя сделавшего изменения.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер) ПО |
не ниже 01.24.04 |
|
Цифровой идентификатор ПО |
не отображается |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «средний», в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений: Минимальное расстояние1) до измеряемой среды,мм
- OPTIWAVE 6500 С - OPTIWAVE 7500 С |
L1 + L2 + 100 L1 + L2 + 300 L1 + L2 + 100 L2 +100 (для DN40: L2 + 200) L2 + 100 (для DN40: L2 + 200 L2 + 100 (для DN40: L2 + 200) где L1 - длина антенны, мм2) L2 - длина антенного удлинителя, мм2) |
|
Максимальное расстояние до измеряемой среды, мм
- OPTIWAVE 6500 С, 7500 С |
100 000 50 000 100 000 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня, при расстоянии до поверхности измеряемой среды до 10 м, мм |
±2 (±1)3) |
|
Пределы допускаемой основной относительной погрешности измерений уровня, при расстоянии до поверхности измеряемой среды свыше 10 м, % |
±0,02 |
Продолжение таблицы 2
|
Пределы допускаемой дополнительной погрешности измерений вызванной изменением температуры окружающей среды от нормальных условий на каждый °С, мм |
±0,25 |
|
Нормальные условия измерений
|
от +15 до +25 не более 75 от 96 до 106 |
|
Примечания:
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Степень защиты обеспечиваемая оболочкой (Код IP) |
IP66/IP68 |
|
Температура окружающей среды, °С
|
от -40 (-60^) до +802) от -40 до +802) |
|
Температура на технологическом присоединении2), °С
|
от -50 до +130 от -50 до +200 от -40 (опционально от -601)) до +150 от -50 (опционально от -601)) до +150 (опционально до +200) |
|
Рабочее (избыточное) давление, МПа |
от -0,1 до 10 |
|
Напряжение питания постоянного тока: |
Клеммы выхода - не Ex, Ex i: От 12 до 30 В постоянного тока (при выходном токе на клеммах 21,5 мА); Клеммы выхода - Ex d: От 16 до 36 В постоянного тока (при выходном токе на клеммах 21,5 мА) |
|
Габаритные размеры преобразователя сигналов, мм, не более: высота ширина длина |
165 110 155 |
|
Масса преобразователя сигналов, кг, не более: корпус из алюминия корпус из нержавеющей стали |
2,1 4,5 |
|
Средняя наработка между отказами, ч, не менее |
100000 |
Продолжение таблицы 3___________________________________________________________
Примечания:
-
1. Для уровнемеров производства ООО «КРОНЕ-Автоматика», Россия
-
2. Указаны минимальные и максимальные значения температуры. Более подробная информация зависимости температуры от используемых материалов уровнемера указана в руководстве по эксплуатации
наносится на корпус преобразователя сигналов при помощи наклейки или несмываемой краской и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4
|
Наименование |
Обозначение |
Количес тво |
|
Уровнемер радарный OPTIWAVE |
1 шт. | |
|
Руководство по эксплуатации |
MA OPTIWAVE 5400 С1); MA OPTIWAVE 6400 С 1); MA OPTIWAVE 7400 С 1); MA OPTIWAVE 3500 С 1); MA OPTIWAVE 6500 С 1); MA OPTIWAVE 7500 С 1); Для OPTIWAVE 3500 С: 8.2003.24РЭ2); Для OPTIWAVE 5400 С: 8.2000.24РЭ2); Для OPTIWAVE 6400 С: 8.2001.24РЭ2); Для OPTIWAVE 7400 С: 8.2002.24РЭ2); Для OPTIWAVE 7500 С: 8.2005.24РЭ2); Для OPTIWAVE 6500 С: 8.2004.24РЭ2). |
1 экз. |
|
Паспорт |
8.1001.24ПС2) 5400 С.01001.012 ПС1) 6400 С.01001.012 ПС1) 7400 С.01001.012 ПС1) 3500 С.01001.012 ПС1) 6500 С.01001.012 ПС1) 7500 С.01001.012 ПС1) |
1 экз. |
|
Комплект ЗИП |
- |
(по заказу) |
|
Примечания:
| ||
приведены в разделе 1.2.1 Руководства по эксплуатации для уровнемеров производства ООО «КРОНЕ-Автоматика», в разделе 8.1 Руководства по эксплуатации для уровнемеров производства «KROHNE S.A.S.», Франция.
Нормативные и технические документы, устанавливающие требования к уровнемерам OPTIWAVE 5400 С, OPTIWAVE 6400 С, OPTIWAVE 7400 С, OPTIWAVE 3500 С, OPTIWAVE 6500 С, OPTIWAVE 7500 С
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
Техническая документация фирмы «KROHNE S.A.S», Франция
ТУ 26.51.52-016-33530463-2018. Уровнемеры радарные OPTIWAVE 5400 С, OPTIWAVE 6400 С, OPTIWAVE 7400 С, OPTIWAVE 3500 С, OPTIWAVE 6500 С, OPTIWAVE 7500 С
ИзготовителиОбщество с ограниченной ответственностью коммерческая организация с иностранными инвестициями «КРОНЕ-Автоматика» (ООО «КРОНЕ-Автоматика») ИНН 6318107839
Адрес: 443004, Самарская область, Волжский район, поселок Верхняя Подстепновка, дом 2
Тел.:+7 (846) 230 03 70, факс: +7 (846) 230 03 11
E-mail: samara@krohne.com
W eb -сайт: http ://www.krohne.ru
KROHNE S.A.S., Франция
2 Allee des Ors - BP 98 26103 ROMANS SUR ISERE Cedex
Тел.:+33 4 75 05 44 00, факс: +33 4 75 05 00 48
E-mail: info.france@krohne.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» декабря 2021 г. № 2802
Лист № 1
Всего листов 4
Регистрационный № 74439-19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Пикнометры напорные
Назначение средства измеренийПикнометры напорные (далее - пикнометры) предназначены для измерений объема отбираемых проб жидкостей при условии транспортирования их по технологическим трубопроводам, эксплуатации в составе пикнометрических установок для воспроизведения, хранения и передачи единицы объема жидкости при поверке, калибровке, градуировке и контроле метрологических характеристик поточных преобразователей плотности и каналов измерений плотности преобразователей массового расхода.
Описание средства измеренийПринцип действия пикнометров основан на отборе пробы исследуемой жидкости при давлении и температуре в технологическом трубопроводе в пикнометр, известного объема. Значение внутреннего объема пикнометра используется для определения плотности жидкости косвенным методом измерений, реализуемым установками пикнометрическими.
Конструктивно пикнометры выполнены в виде цельнометаллических сосудов с двумя запорными кранами и аварийным клапаном сброса давления мембранного типа.
В зависимости от условий эксплуатации пикнометры могут изготавливаться в стандартном или специальном исполнениях, отличающимися диапазонами давления и температуры рабочей жидкости при эксплуатации. Технические характеристики для стандартного и специального исполнений пикнометров приведены в таблице 2.
Наименование изготовителя HDF Pyknometers Ltd или H&D Fitzgerald Ltd и серийный номер пикнометра нанесены на корпус пикнометра вместе с информацией о рабочем и максимальном расчетном давлении, испытательном давлении, наименованием организации, выполнившей испытание пикнометра давлением при выпуске из производства, и дате проведения испытаний.
Общий вид пикнометров представлен на рисунках 1 и 2.
Пломбировка пикнометров от несанкционированного доступа не предусмотрена.
Нанесение знака поверки на корпус пикнометра не предусмотрено, знак поверки наносится на свидетельство о поверке.
Место нанесения маркировки

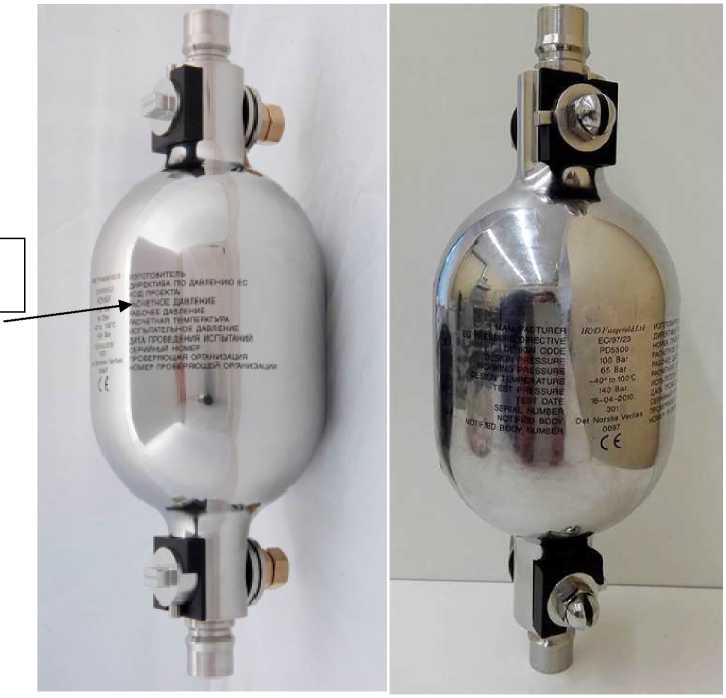

Рисунок 1 - Общий вид напорного Рисунок 2 - Общий вид напорного
пикнометра с прямоугольными головками пикнометра с полукруглыми головками
запорных кранов запорных кранов
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный внутренний объем пикнометра, см3 |
1050±100 |
|
Пределы допускаемой абсолютной погрешности измерений внутреннего объема пикнометра, см3 |
±0,025 |
|
Коэффициент изменения внутреннего объема пикнометра под воздействием температуры жидкости, отличной от 25 °С, см3/°С, не более |
0,1 |
|
Коэффициент изменения внутреннего объема пикнометра под воздействием избыточного давления жидкости, см3/МПа, не более |
0,1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Материал корпуса пикнометра |
Нержавеющая сталь |
|
Наименьший диаметр проходного сечения кранов пикнометра, мм |
12 |
|
Условия эксплуатации: | |
|
- исследуемые жидкости |
Жидкости углеводородного состава не агрессивные к материалам корпуса пикнометра и уплотнений запорных кранов |
|
- рабочее давление жидкости, МПа, не более а) стандартное исполнение б) специальное исполнение |
6,5 9,0 |
|
- температура жидкости, °С а) стандартное исполнение б) специальное исполнение* |
от 1 до 50 от 1 до 90 |
|
- температура окружающей среды при отборе пробы жидкости в пикнометры, °С |
от -25 до +50 |
|
-относительная влажность окружающей среды при отборе пробы жидкости в пикнометры, % |
до 100 |
|
Масса пустого пикнометра, кг, не более |
4,7 |
|
Габаритные размеры пикнометра, мм, не более
|
122 325 |
|
Срок службы пикнометра, лет, не менее |
10 |
|
* Специальное исполнение пикнометра отличается от стандартного исполнения применяемым материалом уплотнений запорных кранов. | |
наносится в центральной части титульного листа руководства по эксплуатации установки типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность пикнометров напорных
|
Наименование |
Обозначение |
Количество |
|
Пикнометр напорный |
- |
1 шт. |
|
Комплект запасных частей |
- |
1 шт. |
|
Руководство по эксплуатации |
Пикнометры напорные. Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
МП 2302-0141-2021 |
1 экз. |
приведены в Руководстве по эксплуатации «Пикнометры напорные. Руководство по эксплуатации», разделы 6,7.
Нормативные и технические документы, устанавливающие требования к пикнометрам напорнымГосударственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603
Техническая документация компаний «H&D Fitzgerald Limited», Великобритания
ИзготовителиКомпания «H&D Fitzgerald Limited», Великобритания
Адрес: Cefn Du, Tremeirchion, St. Asaph, LL17 OUS Телефон: +44 (0) 1352 720774
E-mail: info@density.co.uk
Компания «HDF Pyknometers Limited», Великобритания
Адрес: Denmark House, St. Thomas Place, Ely, Cambridgeshire, CB7 4EX, UK
Телефон: +44 1353 666640
Web-сайт: www.netzsch-thermal-analysis.com
Е-mail: info@oghl.co.uk
Испытательный центрФедеральное государственное унитарное предприятие
"Всероссийский научно-исследовательский институт метрологии им. Д. И. Менделеева"
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541
