Номер по Госреестру СИ: 73437-18
73437-18 Весы неавтоматического действия
(IF)
Назначение средства измерений:
Весы неавтоматического действия IF (далее - весы) предназначены для измерений массы при статическом взвешивании различных веществ и материалов.
Внешний вид.
Весы неавтоматического действия
Рисунок № 1
Внешний вид.
Весы неавтоматического действия
Рисунок № 2
Внешний вид.
Весы неавтоматического действия
Рисунок № 3
Внешний вид.
Весы неавтоматического действия
Рисунок № 4
Внешний вид.
Весы неавтоматического действия
Рисунок № 5
Внешний вид.
Весы неавтоматического действия
Рисунок № 6
Внешний вид.
Весы неавтоматического действия
Рисунок № 7
Внешний вид.
Весы неавтоматического действия
Рисунок № 8
Внешний вид.
Весы неавтоматического действия
Рисунок № 9
Внешний вид.
Весы неавтоматического действия
Рисунок № 10
Программное обеспечение
Весы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение весов заложено в микроконтроллере весов и модуле терминала в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Версии ПО высвечиваются при обращении к одноименному подпункту меню весов.
Программное обеспечение имеет взвешивающий модуль (основные функции - передача и обработка сигнала с весоизмерительного устройства, и последующий пересчет его в единицы массы, хранение данных юстировки) и модуль терминала (метрологически значимые функции -вывод данных на дисплей и передача на периферийные устройства). Метрологически незначимая часть ПО модуля терминала содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием, о порядковом номере и (или) годе выпуска.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Идентификационные данные (признаки) |
Значение для ПО | |
взвешивающего модуля |
модуля терминала | |
Идентификационное наименование ПО |
- |
- |
Номер версии (идентификационный номер) |
не ниже 00-42-00 |
не ниже 01-61-00 |
Цифровой идентификатор |
- |
- |
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия IFГОСТ 8.021-2015 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений массы»
ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Техническая документация фирмы «Minebea Intec Bovenden GmbH & Co. KG», Германия
Поверка
Поверкаосуществляется по Приложению ДА ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки:
Рабочие эталоны массы четвертого разряда по ГОСТ 8.021 - гири класса точности М1 по ГОСТ OIML R 111-1-2009 «Государственная система обеспечения единства измерений. Гири классов Е1, Е2, F1, F2, M1, M1-2, M2, M2-3 и M3. Часть 1. Метрологические и технические требования».
Знак поверки наносится на переднюю панель дисплейного модуля в соответствии с рисунками 1а-1ж.
Изготовитель
Фирма «Minebea Intec Bovenden GmbH & Co. KG»Адрес: Leinetal 2, 37120 Bovenden, Germany Телефон/факс: (925) 163-59-17
E-mail: main@minebea-intec.com
https://www.minebea-intec.com
Заявитель
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «Минебеа Интек РУС» (ООО «Минебеа Интек РУС»)
ИНН 7840073134
Адрес: 196084, г. Санкт-Петербург, ул. Киевская, д.6, корп.1, литер Б, пом. 40-Н Телефон/факс: (812) 655-64-44
E-mail: russia@minebea-intec.com
W eb-сайт: https://www.minebea-intec.com
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон: (343) 350-26-18, факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Конструктивно весы состоят из взвешивающего модуля и модуля терминала.
Принцип действия весов основан на измерении массы методом преобразования измеряемой величины (массы) в другую измеряемую величину (выходной сигнал) с учетом влияния силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект.
Результат взвешивания выводится на модуль терминала, оснащенный жидкокристаллическим дисплеем. Весы имеют верхнее расположение грузоприемной платформы.
Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
-
- устройством установки по уровню (Т.2.7.1);
-
- устройствами установки нуля (Т.2.7.2):
полуавтоматическим устройством установки нуля (Т.2.7.2.2); автоматическим устройством установки нуля (Т.2.7.2.3); устройством первоначальной установки нуля (Т.2.7.2.4);
-
- устройством слежения за нулем (может быть отключено) (Т.2.7.3);
-
- устройствами тарирования (Т.2.7.4):
устройством уравновешивания тары (Т.2.7.4.1); устройством взвешивания тары (Т.2.7.4.2); устройством предварительного задания массы тары (Т.2.7.5).
Дополнительно весы оснащены следующими функциями:
-
- несбрасываемым счетчиком проведенных юстировок (4.1.2.4);
-
- устройством полуавтоматической юстировки (при выборе соответствующего
подпункта меню) (4.1.2.5).
Весы оснащаются интерфейсом RS232C для передачи данных и автоматического протоколирования. Опционально весы могут оснащаться следующими интерфейсами: RS485, RS422, аналоговый выход (0-20) mA, цифровые интерфейсы с оптической изоляцией, Profibus-DP, digital E|A, Ethernet TCP|IP, Modbus TCP.
Взвешивающие модули выпускаются одно и двух диапазонными (Т.3.2.7), в разных модификациях, отличающихся метрологическими и техническими характеристиками 4-150, 4300, 4-600, 4-1500, 4-3000.
Модули терминала выпускаются в разных модификациях, отличающихся исполнением дисплея, исполнением корпуса модуля, наличием прикладных программ, не связанных со взвешиванием. Следующие модули терминала могут быть использованы: Maxxis 4 (PR5500), Maxxis 5 (PR 5900), PR 5230, CAIS(L)1,2,3.
Режимы работы (прикладные программы), не связанные со взвешиванием (4.20):
-
- подсчет числа объектов, имеющих примерно одну и ту же массу;
-
- суммирование;
-
- контрольное взвешивание;
-
- сортировка;
-
- усреднение;
-
- вычисление процентных соотношений и др.
Обозначение модели весов складывается из позиций: X1 IFX2 X3 - X4 - Х5СЕ, где
X1 - модификация модуля терминала: Maxxis 4 (PR5500), Maxxis 5 (PR 5900), PR 5230, CAIS(L)1,2,3;
X2 - обозначение материала и которого выполнен взвешивающий модуль. Р -сталь с антикоррозийным покрытием, S - нержавеющая сталь; XS - нержавеющая сталь, высокая
степень защиты;
X3 - модификация взвешивающего модуля (4-150, 4-300, 4-600, 4-1000, 4-1500,
4-3000);
X4 - габаритные размеры взвешивающего модуля, приведенные в таблице 5;
X5 - вариант исполнения взвешивающего модуля. L - однодиапазонные,
N - двухдиапазонные;
СЕ - обозначение соответствия весов требованиям ГОСТ OIML R 76-1-2011.
Например, весы CAIS3 IF P 4-150GG-NCE, расшифровка: модуль терминала CAIS3, материал взвешивающего модуля - сталь с антикоррозийным покрытием, модификация взвешивающего модуля 4-150, размер взвешивающего модуля 600 мм х 800 мм, вариант исполнения взвешивающего модуля - двухдиапазонный.
Общий вид весов представлен на рисунках 1а-1ж.

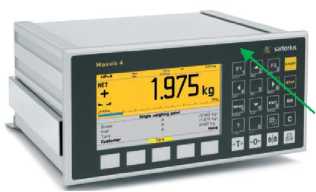

Рисунок 1а - модули терминала CAIS1, CAISL1
Рисунок 1 г - модуль
sartoriib |Т|Т|Т ■> FFF ■ FFF ■-гг
ев
Рисунок 1б- модули терминала CAIS2, CAISL2
Рисунок 1 д - модуль

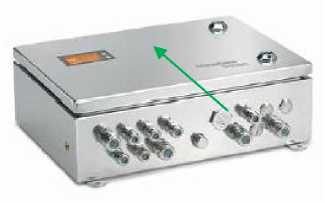

Рисунок 1 е - модуль терминала

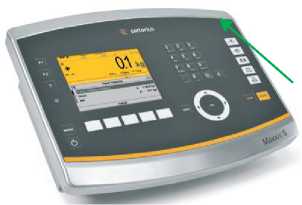

терминала Maxxis 4 (PR5500) терминала Maxxis 5 (PR 5900) PR 5230

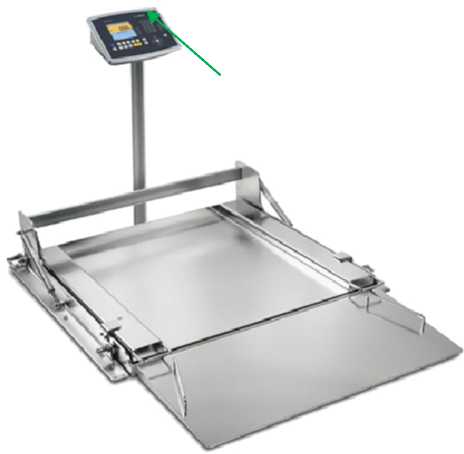

Места нанесения поверительного клейма (знака поверки в виде наклейки) обозначены стрелками.
Рисунок 1 ж - взвешивающий модуль
Идентификационные маркировки и защитные пломбы
Маркировка весов реализована с использованием маркировочной таблички и/или маркировочного шильдика и защитной пломбы, расположенных на весах.

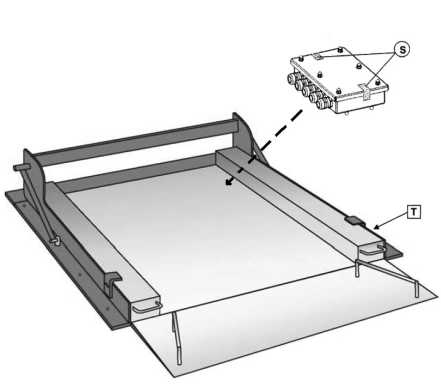

Схема нанесения идентификационных маркировок и защитных пломб на весы показана
на рисунках 2а-2в.
, Для двух диапазонных весов
_
Выбранный диапазон
Рисунок 2а - Модуль терминала

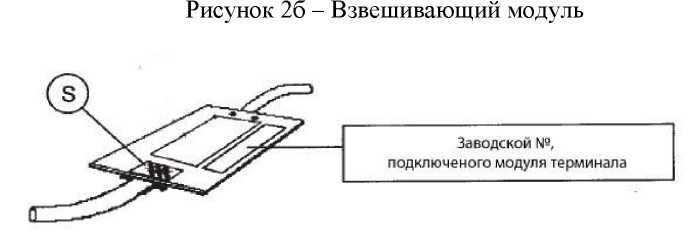

Рисунок 2в - Соединительный разъем между взвешивающим модулем и модулем терминала
MD| -табличка с метрологическими характеристиками: Min, Max, e и d Si - защитная пломба
Т - маркировочная табличка со следующей информацией:
-
- наименование производителя;
-
- наименование модели;
-
- заводской номер.
Таблица 2 - Метрологические характеристики однодиапазонных весов (с индексом -L)
Наименование характеристики |
Значение для модификации взвешивающего модуля | ||||
4-150 |
4-300 |
4-600 |
4-1500 |
4-3000 | |
Класс точности по ГОСТ OIML R 76-1-2011 |
III | ||||
Максимальная нагрузка Мах, кг |
150 |
300 |
600 |
1500 |
3000 |
Поверочный интервал, е, г |
50 |
100 |
200 |
500 |
1000 |
Действительная цена деления d, г |
50 |
100 |
200 |
500 |
1000 |
Число поверочных делений, n |
3000 | ||||
Пределы допускаемой погрешности при первичной поверке (в эксплуатации) | |||||
в интервалах нагрузки согласно 3.5.1 ГОСТ OIML R 76-1-2011 | |||||
до 500 е включ. |
± |
0,5 е (± 1 е) | |||
св. 500 е до 2000 е включ. |
± 1,0 е (± 2 е) | ||||
св. 2000 е до Max включ. |
± 1,5 е (± 3 е) | ||||
Диапазон уравновешивания тары |
100 % Мах | ||||
Диапазон предварительного задания значения массы тары |
100 % Мах | ||||
Минимальная нагрузка Мт, г |
1000 |
2000 |
4000 |
10000 |
20000 |
Наименование характеристики |
Значение для модификации взвешивающего модуля | ||||
4-150 |
4-300 |
4-600 |
4-1500 |
4-3000 | |
Класс точности по ГОСТ OIML R 76-1-2011 |
III | ||||
Максимальная нагрузка Мах1, кг |
60 |
150 |
300 |
600 |
1500 |
Максимальная нагрузка Мах2, кг |
150 |
300 |
600 |
1500 |
3000 |
Поверочный интервал, ei, г |
20 |
50 |
100 |
200 |
500 |
Поверочный интервал, e2, г |
50 |
100 |
200 |
500 |
1000 |
Действительная цена деления di, г |
20 |
50 |
100 |
200 |
500 |
Действительная цена деления d2, г |
50 |
100 |
200 |
500 |
1000 |
Число поверочных делений, щ |
3000 | ||||
Число поверочных делений, п2 |
3000 | ||||
Пределы допускаемой погрешности при первичной поверке (в эксплуатации) | |||||
в интервалах нагрузки согласно 3.5.1 ГОСТ OIML R 76-1-2011 | |||||
до 500 e включ. |
± 0,5 е (± 1 е) | ||||
св. 500 e до 2000 е включ. |
± 1,0 е (± 2 е) | ||||
св. 2000 е до Max включ. |
± 1,5 е (± 3 е) | ||||
Диапазон уравновешивания тары |
100 % Мах2 | ||||
Диапазон предварительного задания значения массы тары |
100 % Мах2 | ||||
Минимальная нагрузка Мтх, г |
400 |
1000 |
2000 |
4000 |
10000 |
Минимальная нагрузка Мт2, г |
1000 |
2000 |
4000 |
10000 |
20000 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значения |
Условия эксплуатации, °С температура (согласно 3.9.2.2 ГОСТ OIML R 76-1-2011) |
от -10 до +40 |
Параметры источника питания: напряжение переменного тока, В частота переменного тока, Гц |
от 100 до 240 50/60 |
Таблица 5 - Габаритные размеры взвешивающего модуля для модификаций весов
Обозначение |
GG |
IG |
II |
LG |
LI |
LL |
NL |
NN |
RN |
RR |
WR |
Длина, мм |
600 |
800 |
800 |
1000 |
1000 |
1000 |
1250 |
1250 |
1500 |
1500 |
2000 |
Ширина, мм |
600 |
600 |
800 |
600 |
800 |
1000 |
1000 |
1250 |
1250 |
1500 |
1500 |
