Номер по Госреестру СИ: 77622-20
77622-20 Весы неавтоматического действия
(Signum)
Назначение средства измерений:
Весы неавтоматического действия Signum (далее - весы) предназначены для измерений массы при статическом взвешивании различных веществ и материалов.
Внешний вид.
Весы неавтоматического действия
Рисунок № 1
Внешний вид.
Весы неавтоматического действия
Рисунок № 2
Внешний вид.
Весы неавтоматического действия
Рисунок № 3
Внешний вид.
Весы неавтоматического действия
Рисунок № 4
Внешний вид.
Весы неавтоматического действия
Рисунок № 5
Внешний вид.
Весы неавтоматического действия
Рисунок № 6
Внешний вид.
Весы неавтоматического действия
Рисунок № 7
Внешний вид.
Весы неавтоматического действия
Рисунок № 8
Внешний вид.
Весы неавтоматического действия
Рисунок № 9
Внешний вид.
Весы неавтоматического действия
Рисунок № 10
Программное обеспечение
Весы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение весов заложено в микроконтроллере взвешивающего модуля в процессе производства и защищено от доступа и изменения защитными пломбами. Изменение ПО невозможно без применения специализированного оборудования производителя. Номер версии ПО высвечиваются при обращении к соответствующему подпункту меню весов.
Программное обеспечение разделено на метрологически значимую и незначимую части, метрологически незначимая часть содержит информацию не связанную со взвешиванием.
Идентификационные данные метрологически значимой части программного обеспечения (в таблице - ПО).
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Версия ПО весов в зависимости от модификации модуля терминала: | ||
Signuml |
Signum 2 |
Signum 3 | |
Идентификационное наименование |
-- |
-- |
-- |
Номер версии (идентификационный номер) |
не ниже 00-37-0Х |
не ниже 00-37-1Х |
не ниже 00-37-2Х |
Пр имечания:
Х - это специальный символ модификаций, связанный с внесением дополнений в метрологически незначимую часть ПО, изменяется в последовательности от A до Z.
Номер версии ПО. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия Signum
Приказ Росстандарта от 29.12.2018 года № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Техническая документация фирмы «Minebea Intec Bovenden GmbH & Co. KG», Германия
Поверка
Поверкаосуществляется по Приложению ДА ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки:
Рабочие эталоны единицы массы 2-го, 3-го разряда по приказу Росстандарта от 29.12.2018 года № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель модуля терминала в соответствии с рисунками 1 а-1 в.
Изготовитель
Фирма «Minebea Intec Bovenden GmbH & Co. KG», Германия
Адрес: Leinetal 2, 37120 Bovenden, Germany
Телефон / факс: (925) 163-59-17
E-mail: main@minebea-intec.com
https://www.minebea-intec.com
Заявитель
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «Минебеа Интек РУС» (ООО «Минебеа Интек РУС»)
ИНН 7840073134
Адрес: 196084, г. Санкт-Петербург, ул. Киевская, д.6, корп.1, литер Б, пом. 40-Н Телефон / факс: (812) 655-64-44
E-mail: russia@minebea-intec.com
Web-сайт: https://www.minebea-intec.com
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон: (343) 350-26-18, факс: (343) 350-20-39
Е-mail: uniim@uniim.ru
Принцип действия весов основан на измерении массы методом преобразования измеряемой величины (массы) в другую измеряемую величину (выходной сигнал) с учетом влияния силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект.
Конструктивно весы состоят из взвешивающего модуля и модуля терминала.
Результат взвешивания выводится на модуль терминала, оснащенный жидкокристаллическим дисплеем. Весы имеют верхнее расположение грузоприемной платформы.
Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
-
- показывающее устройство с отличающимся делением шкалы (Т.2.5.4);
-
- устройство установки по уровню (Т.2.7.1);
-
- устройства установки нуля (Т.2.7.2):
полуавтоматическое устройство установки нуля (Т.2.7.2.2); устройство первоначальной установки нуля (Т.2.7.2.4);
-
- устройство слежения за нулем (может быть отключено) (Т.2.7.3);
-
- устройства тарирования (Т.2.7.4):
устройство взвешивания тары (Т.2.7.4.2);
устройство предварительного задания массы тары (Т.2.7.5).
Дополнительно весы оснащены устройством полуавтоматической юстировки (при выборе соответствующего подпункта меню) (4.1.2.5).
Весы оснащаются интерфейсом RS232C для передачи данных и автоматического протоколирования. Опционально весы могут оснащаться следующими интерфейсами: RS485/422, аналоговый выход (0-20) мА, цифровые интерфейсы с оптической изоляцией, Profibus DP, PS/2, Ethernet TCP/IP, Modbus TCP.
Весы выпускаются в 18 модификациях, отличающихся метрологическими и техническими характеристиками: SIWSBBP- X1-06-HCE, SIWSBBP- X1-3-HCE,
SIWSBBP - X1-3-ICE, SIWSBBP - X1-6-HCE, SIWSDCP- X1-6-SCE, SIWSDCP- X1-16-HCE, SIWSDCP- X1-35-HCE, SIWSBBS- X1-3-HCE, SIWSBBS- X1-3-ICE, SIWSBBS- X1-6-HCE, SIWSBBS- X1-6-SCE, SIWSDCS- X1-6-SCE, SIWSDCS- X1-16-HCE, SIWSDCS- X1-35-HCE, SIWRDCP - X1-6-RCE, SIWRDCP - X1-15-RCE, SIWRDCP - X1-35-RCE, SIWRDCP - X1-60-RCE, в обозначениях X1 - модификация модуля терминала Signum: 1, 2, 3.
Модули терминала Signum выпускаются в трех модификациях, отличающихся исполнением дисплея, количеством клавиш управления, наличием прикладных программ, не связанных со взвешиванием:
-
- 1 - жидкокристаллический дисплей, 6 клавиш, без прикладных программ;
-
- 2 - жидкокристаллический дисплей, 14 клавиш, прикладные программы;
-
- 3 - матричный графический дисплей, 28 клавиш, прикладные программы.
Режимы работы (прикладные программы), не связанные со взвешиванием (4.20): - подсчет ;
- нейтральное измерение;
- определение среднего значения (взвешивание животных );
- контрольное взвешивание ;
- классификация ;
- процентное взвешивание ;
- общий итог нетто ;
- суммирование .
Общий вид весов представлен на рисунках 1а-1з.
Рисунок 1а -
Рисунок 1 б-
Модуль терминала: Signum 1 Модуль терминала: Signum 2
Рисунок 1 в-
Модуль терминала: Signum 3
Рисунок 1 г - Взвешивающий модуль весов:
SIWSBBP- X1 -06-HCE.

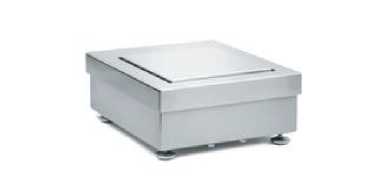

Рисунок 1 д - Взвешивающий модуль весов:
SIWSBBP- X1 -3-HCE, SIWSBBP - X1 -3-ICE, SIWSBBP - X1 -6-HCE.

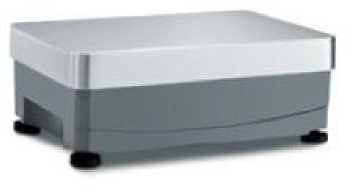

Рисунок 1 е - Взвешивающий модуль весов:
SIWSBBS- X1 -3-HCE, SIWSBBS- X1 -3-ICE, SIWSBBS- X! -6-HCE, SIWSBBS- Xi -6-SCE.

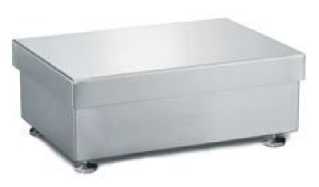

Рисунок 1 ж - Взвешивающий модуль весов:
SIWSDCP- X1 -6-SCE, SIWSDCP- X1 -16-HCE, SIWSDCP- X1 -35-HCE, SIWRDCP - X1 -6-RCE, SIWRDCP - X1 -15-RCE, SIWRDCP - X1 -35-RCE, SIWRDCP - X1 -60-RCE.
Рисунок 1 з - Взвешивающий модуль весов: SIWSDCS- X1 -6-SCE, SIWSDCS- X1 -16-HCE, SIWSDCS- X1 -35-HCE,
X1 - обозначение модификации модуля терминала Signum: 1, 2, 3
Места нанесения поверительного клейма (знака поверки в виде наклейки) обозначены стрелками.
Идентификационные маркировки и защитные пломбы
таблички и/или
на весы показана
Маркировка весов реализована с использованием маркировочной маркировочного шильдика и защитной пломбы, расположенных на весах.

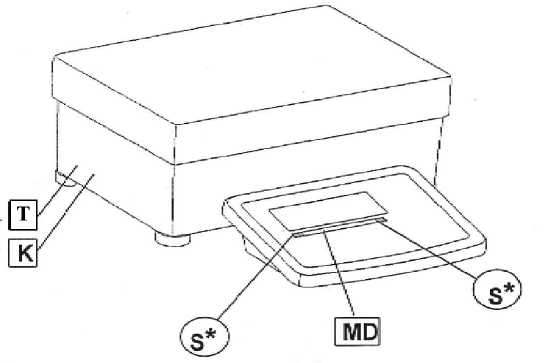

Схема нанесения идентификационных маркировок и защитных пломб на рисунках 2а-2б.
Л Йtи ! Ci41.il!

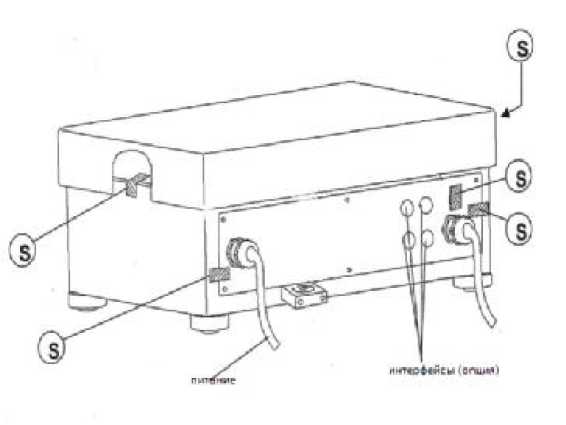

Рисунок 2б - Вид сзади
На рисунках 2а-2б показаны следующие идентификационные маркировки и защитные пломбы^__
MD -табличка с метрологическими характеристиками: Min, Max, e, d.
Пример маркировочной таблички приведен на рисунке 3:
О 1 Мах 0.62 kg Min 0.02 g e^O.Olg d= 0.001 g
Рисунок 3 - Маркировочная табличка
S | - защитная пломба.
S* | - защитная пломба маркировочной таблички (может отсутствовать). К | - маркировочная табличка, со следующей информацией:
-
- полное наименование производителя;
-
- класс точности;
-
- заводской номер;
-
- особый диапазон рабочих температур.
Пример маркировочной таблички § приведен на рисунке 4:
Minebee lrt« Bovenden GmbH Я Со. KG, Lainetnl 1, 37120 Bovenden, Germany
сс та
туре BO SI 20Й Coil Mi.: DE- 19-NAWID-PTB003 S/N 38002108 С II J +10°CJ.+304
Рисунок 4 - Маркировочная табличка К
Т - маркировочная табличка, со следующей информацией:
-
- полное наименование производителя;
-
- наименование модификации весов;
- заводской номер.
Пример маркировочной таблички |т| приведен на рисунке 5:
MrMbiX :ntnc тип Cirhh 4 Са (О. Lsineljl 1, 3?1?tl Bovenden, Qtrfluny
SIWS8BP-1-06-HCE
A11.UO.143.FO.E71.U0 Ed
C€ *
□a
IN - 240 V -
50/ 60 Hi
15 VA
Рисунок 5 - Маркировочная табличка Т
Таблица 2 - Метрологические характеристики весов SIWSBBP-.X -06-HCE, SIWSBBP- Xi -3-HCE, SIWSBBP - Xi -3-ICE, SIWSBBP-X1-6-HCE
Наименование характеристики |
Значение для весов модификации | |||
SIWSBBP- Xi -06-HCE |
SIWSBBP- Xi -3-HCE |
SIWSBBP - Xi -3-ICE |
SIWSBBP - Xi -6-HCE | |
Класс точности по ГОСТ OIML R 76-1-2011 |
II | |||
Максимальная нагрузка Мах, г |
620 |
3100 |
3100 |
6100 |
Поверочный интервал е, г |
0,01 |
0,1 |
0,1 |
0,1 |
Действительная цена деления d, г |
0,001 |
0,01 |
0,1 |
0,01 |
Число поверочных делений, n |
62000 |
31000 |
31000 |
61000 |
Пределы допускаемой погрешности при первичной | ||||
поверке (в эксплуатации) в интервалах нагрузки | ||||
согласно 3.5.1 ГОСТ OIML R 76-1-2011 | ||||
до 5000 e включ. |
± 0,5 e (± 1 e) | |||
св. 5000 e до 20000 е включ. |
± 1,0 e (± 2 e) | |||
св. 20000 е до Max включ. |
± 1,5 e (± 3 e) | |||
Диапазон уравновешивания тары |
100 % Мах | |||
Минимальная нагрузка Мт, г |
0,02 |
0,5 |
5 |
0,5 |
Таблица 3 - Технические характеристики весов SIWSBBP- Xi -06-HCE, SIWSBBP- Xi -3-HCE, SIWSBBP - Xi -3-ICE, SIWSBBP - Xi -6-HCE
Наименование характеристики |
Значение для весов модификации | |||
SIWSBBP- Xi -06-HCE |
SIWSBBP- Xi -3-HCE |
SIWSBBP - Xi -3-ICE |
SIWSBBP - Xi -6-HCE | |
Условия эксплуатации, °С температура (согласно 3.9.2.1 ГОСТ OIML R 76-1-2011) |
от +10 до +30 | |||
Параметры источника питания: напряжение переменного тока, В |
от 100 до 240 | |||
частота переменного тока, Гц |
50/60 | |||
Размер грузоприемной платформы, мм |
0 115 |
182 x 182 | ||
Габаритные размеры весов, мм длина |
266 |
266 | ||
ширина |
236 |
236 | ||
высота |
146 |
117 |
Наименование характеристики |
Значение для весов модификации | |||
SIWSBBS- Xi -3-HCE |
SIWSBBS- Xi -3-ICE |
SIWSBBS- Xi -6-HCE |
SIWSBBS- Xi -6-SCE | |
Класс точности по ГОСТ OIML R 76-1-2011 |
II | |||
Максимальная нагрузка Мах, г |
3100 |
3100 |
6100 |
6100 |
Поверочный интервал е, г |
0,1 |
0,1 |
0,1 |
0,1 |
Действительная цена деления d, г |
0,01 |
0,1 |
0,01 |
0,1 |
Число поверочных делений, n |
31000 |
31000 |
61000 |
61000 |
Пределы допускаемой погрешности при первичной | ||||
поверке (в эксплуатации) в интервалах нагрузки | ||||
согласно 3.5.1 ГОСТ OIML R 76-1-2011 | ||||
до 5000 e включ. |
± 0,5 e (± 1 e) | |||
св. 5000 e до 20000 е включ. |
± 1,0 e (± 2 e) | |||
св. 20000 е до Max включ. |
± 1,5 e (± 3 e) | |||
Диапазон уравновешивания тары |
100 % Мах | |||
Минимальная нагрузка Мт, г |
0,5 |
5 |
0,5 |
5 |
Таблица 5 - Технические характеристики весов SIWSBBS- Xi -3-HCE, SIWSBBS- Xi -3-ICE, SIWSBBS- Xi -6-HCE, SIWSBBS- Xi -6-SCE
Наименование характеристики |
Значение для весов модификации | |||
SIWSBBS- Xi -3-HCE |
SIWSBBS- Xi, -3-ICE |
SIWSBBS- Xi -6-HCE |
SIWSBBS- Xi -6-SCE | |
Условия эксплуатации, °С | ||||
температура | ||||
(согласно 3.9.2.1 ГОСТ OIML R 76-1-2011) |
от +10 до +30 | |||
Параметры источника питания: | ||||
напряжение переменного тока, В |
от 100 до 240 | |||
частота переменного тока, Гц |
50/60 | |||
Размер грузоприемной платформы, мм |
350 х 240 | |||
Габаритные размеры весов, мм | ||||
длина |
280 | |||
ширина |
250 | |||
высота |
123 |
Наименование характеристики |
Значение для весов модификации | ||
SIWSDCP- Xi -6-SCE |
SIWSDCP- Xi -16-HCE |
SIWSDCP- X1 -35-HCE | |
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||
Максимальная нагрузка Мах, г |
6000 |
16000 |
35000 |
Поверочный интервал е, г |
1 |
1 |
1 |
Действительная цена деления d, г |
0,1 |
0,1 |
0,1 |
Число поверочных делений, n |
6000 |
16000 |
35000 |
Пределы допускаемой погрешности при первичной поверке (в эксплуатации) в интервалах нагрузки согласно 3.5.1 ГОСТ OIML R 76-1-2011 | |||
до 5000 e включ. |
± 0,5 e (± 1 e) | ||
св. 5000 e до 20000 е включ. |
± 1,0 e (± 2 e) | ||
св. 20000 е до Max включ. |
± 1,5 e (± 3 e) | ||
Диапазон уравновешивания тары |
100 % Мах | ||
Минимальная нагрузка Мт, г |
5 |
5 |
5 |
Таблица 7 - Технические характеристики весов SIWSDCP- X1 -6-SCE, SIWSDCP- X1 -16-HCE, SIWSDCP- X1 -35-HCE
Наименование характеристики |
Значение для весов модификации | ||
SIWSDCP- Xi -6-SCE |
SIWSDCP- Xi, -16-HCE |
SIWSDCP- Xi -35-HCE | |
Условия эксплуатации, °С | |||
температура | |||
(согласно 3.9.2.1 ГОСТ OIML R 76-1-2011) |
от +10 до +30 | ||
Параметры источника питания: | |||
напряжение переменного тока, В |
от 100 до 240 | ||
частота переменного тока, Гц |
50/60 | ||
Размер грузоприемной платформы, мм |
350 х 240 | ||
Габаритные размеры весов, мм | |||
длина |
350 | ||
ширина |
240 | ||
высота |
134 |
Наименование характеристики |
Значение для весов модификации | ||
SIWSDCS- Xi -6-SCE |
SIWSDCS- Xi -16-HCE |
SIWSDCS- Xi -35-HCE | |
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||
Максимальная нагрузка Мах, г |
6000 |
16000 |
35000 |
Поверочный интервал е, г |
1 |
1 |
1 |
Действительная цена деления d, г |
0,1 |
0,1 |
0,1 |
Число поверочных делений, n |
6000 |
16000 |
35000 |
Пределы допускаемой погрешности при первичной поверке (в эксплуатации) в интервалах нагрузки согласно 3.5.1 ГОСТ OIML R 76-1-2011 | |||
до 5000 e включ. |
± 0,5 e (± 1 e) | ||
св. 5000 e до 20000 е включ. |
± 1,0 e (± 2 e) | ||
св. 20000 е до Max включ. |
± 1,5 e (± 3 e) | ||
Диапазон уравновешивания тары |
100 % Мах | ||
Минимальная нагрузка Мт, г |
5 |
5 |
5 |
Таблица 9 - Технические характеристики весов SIWSDCS- Xi -6-SCE, SIWSDCS- Xi -16-HCE, SIWSDCS- Xi -35-HCE
Наименование характеристики |
Значение для весов модификации | ||
SIWSDCS- Xi -6-SCE |
SIWSDCS- Xi -16-HCE |
SIWSDCS- Xi -35-HCE | |
Условия эксплуатации, °С | |||
температура | |||
(согласно 3.9.2.1 ГОСТ OIML R 76-1-2011) |
от +10 до +30 | ||
Параметры источника питания: | |||
напряжение переменного тока, В |
от 100 до 240 | ||
частота переменного тока, Гц |
50/60 | ||
Размер грузоприемной платформы, мм |
370 х 260 | ||
Габаритные размеры весов, мм | |||
длина |
370 | ||
ширина |
260 | ||
высота |
149 |
Наименование характеристики |
Значение для весов модификации | |||
SIWRDCP - X! -6-RCE |
SIWRDCP - Xi -15-RCE |
SIWRDCP - Xi -35-RCE |
SIWRDCP - Xi -60-RCE | |
Класс точности по ГОСТ OIML R 76-1-2011 |
I] |
[I | ||
Максимальная нагрузка Мах, г |
6000 |
15000 |
35000 |
60000 |
Поверочный интервал е, г |
1 |
2 |
5 |
10 |
Действительная цена деления d, г |
1 |
2 |
5 |
10 |
Число поверочных делений, n |
6000 |
7500 |
7000 |
6000 |
Пределы допускаемой погрешности при | ||||
первичной поверке (в эксплуатации) в | ||||
интервалах нагрузки согласно 3.5.1 ГОСТ | ||||
OIML R 76-1-2011 | ||||
до 500 e включ. |
± 0,5 e (± 1 e) | |||
св. 500 e до 2000 е включ. |
± 1,0 e (± 2 e) | |||
св. 2000 е до Max включ. |
± 1,5 e (± 3 e) | |||
Диапазон уравновешивания тары |
100 % Мах | |||
Минимальная нагрузка Мт, г |
20 |
40 |
100 |
200 |
Таблица 11 - технические характеристики весов SIWRDCP - Xi -6-RCE, SIWRDCP - Xi -15-RCE, SIWRDCP - Xi -35-RCE, SIWRDCP - Xi -60-RCE
Условия эксплуатации, °С температура (согласно 3.9.2.1 ГОСТ OIML R 76-1-2011) |
от -10 до +40 |
Параметры источника питания: | |
напряжение переменного тока, В |
от 100 до 240 |
частота переменного тока, Гц |
50/60 |
Размер грузоприемной платформы, мм |
350 х 240 |
Габаритные размеры весов, мм | |
длина |
280 |
ширина |
250 |
высота |
123 |
