Номер по Госреестру СИ: 85756-22
85756-22 Весы напольные высокоточные взрывозащищённые
(IFXS4-300LI-L)
Назначение средства измерений:
Весы напольные высокоточные взрывозащищённые IFXS4-300LI-L (далее - весы) предназначены для измерений массы при статическом взвешивании различных веществ и материалов.
Внешний вид.
Весы напольные высокоточные взрывозащищённые
Рисунок № 1
Внешний вид.
Весы напольные высокоточные взрывозащищённые
Рисунок № 2
Внешний вид.
Весы напольные высокоточные взрывозащищённые
Рисунок № 3
Программное обеспечение
Весы оснащены встроенным разделенным программным обеспечением (далее -ПО). Идентификационный номер версии высвечивается при обращении к одноименному подпункту меню весов.
ПО весов заложено в микроконтроллере взвешивающего модуля в процессе производства и защищено от доступа и изменения пломбами.
ПО разделено на метрологически значимую и незначимую части.
Основные функции метрологически значимой части ПО: обработка сигнала весоизмерительных датчиков, и последующий пересчет его в единицы массы; хранение данных юстировки, результатов измерений, вывод данных на экран. Метрологически незначимая часть содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием.
Обновление ПО в процессе эксплуатации весов не предусмотрено.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО |
00-42-52 для модуля терминала 01-62-42 для взвешивающего модуля |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Приведены в Руководстве по эксплуатации, раздел «Эксплуатация. Взвешивание»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к весам напольным высокоточными взрывозащищенным IFXS4-300LI-LПриказ Росстандарта от 29.12.2018 года № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».
ПравообладательФирма «Minebea Intec Bovenden GmbH & Co. KG», Германия
Адрес: Leinetal 2, 37120 Bovenden, Germany Телефон / факс: (925) 163-59-17 E-mail: main@minebea-intec.com https://www.minebea-intec.com
Изготовитель
Фирма «Minebea Intec Bovenden GmbH & Co. KG», ГерманияАдрес: Leinetal 2, 37120 Bovenden, Germany Телефон / факс: (925) 163-59-17
E-mail: main@minebea-intec.com https://www.minebea-intec.com
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Телефон (факс): +7(343) 350-26-18, +7(343) 350-20-39
Web-сайт: http://www.uniim.ru
Правообладатель
Фирма «Minebea Intec Bovenden GmbH & Co. KG», ГерманияАдрес: Leinetal 2, 37120 Bovenden, Germany Телефон / факс: (925) 163-59-17 E-mail: main@minebea-intec.com https://www.minebea-intec.com
Принцип действия весов основан на преобразовании деформации упругих элементов тензометрических датчиков, возникающей под действием силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков передаются на модуль терминала, и результат взвешивания в единицах массы отображается на дисплее последнего.
Конструктивно весы представляют собой два модуля, соединенные системой обмена данных - взвешивающий модуль IFXS4-300LI-L и модуль терминала CAIXS2, предназначенный для выбора режимов работы весов и индикации результатов взвешивания. Весы имеют верхнее расположение грузоприемного устройства.
Терминология и наименования метрологических характеристик весов приведены в соответствии с ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Весы оснащены следующими дополнительными устройствами:
-
- устройством установки по уровню;
-
- устройствами установки нуля:
-
- полуавтоматическим устройством установки нуля;
-
- автоматическим устройством установки нуля;
-
- устройством первоначальной установки нуля;
-
- устройством слежения за нулем (может быть отключено);
-
- устройствами тарирования:
-
- устройством уравновешивания тары;
-
- устройством взвешивания тары;
-
- устройством предварительного задания массы тары.
Весы имеют интерфейс передачи данных: RS 232С.
Режимы работы (прикладные программы), не связанные со взвешиванием:
-
- подсчет;
-
- нейтральное измерение;
-
- определение среднего значения (взвешивание животных);
-
- контрольное взвешивание;
-
- классификация;
-
- процентное взвешивание;
- общий итог нетто;
- суммирование.
К весам данного типа относятся весы напольные высокоточные взрывозащищённые IFXS4-300LI-L зав.№ 39138315.
Маркировка весов реализована с использованием маркировочных табличек.
Маркировочная табличка с заводским номером весов расположена на боковой панели взвешивающего модуля. Заводской номер имеет цифровой формат, нанесен типографским способом.
Общий вид весов и схема нанесения маркировочных табличек представлен на рисунке 1. Общий вид маркировочных табличек модуля терминала и взвешивающего модуля показаны на рисунке 2.

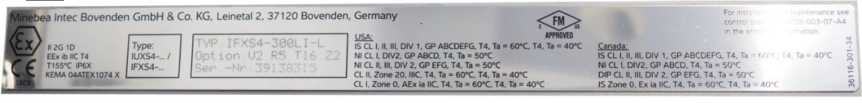

Т2 - маркировочная табличка взвешивающего модуля:
Рисунок 2 - Общий вид маркировочных табличек а) модуля терминала, б) взвешивающего
б)

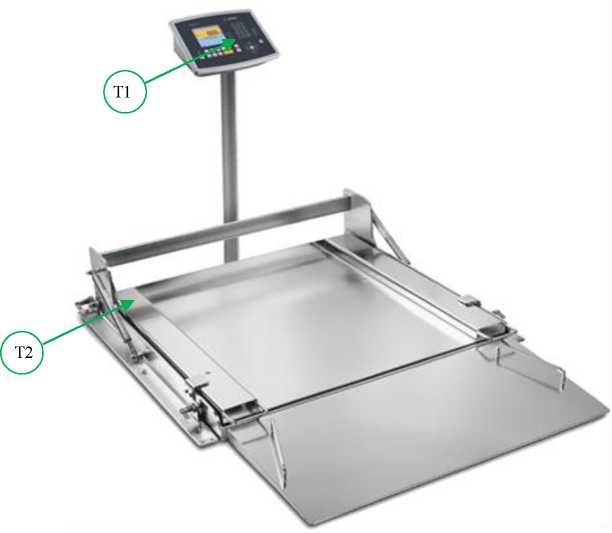

Рисунок 1 - Общий вид весов и схема нанесения маркировочных табличек

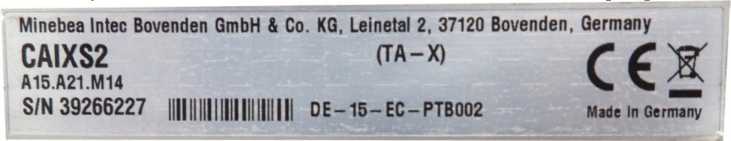

а)Ш - маркировочная табличка модуля терминала:
модуля
Пломбировка и нанесение знака поверки на средство измерений не предусмотрено.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Максимальная нагрузка Мах, г |
300000 |
Действительная цена деления d, г |
20 |
Пределы допускаемой абсолютной погрешности при первичной поверке (в эксплуатации), г |
± 40 (± 40) |
Диапазон уравновешивания тары |
100 % Мах |
Минимальная нагрузка Мт, г |
5000 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +10 до +40 |
Параметры электрического питания: | |
- напряжение переменного тока, В |
от 100 до 240 |
- частота переменного тока, Гц |
50/60 |
Потребляемая мощность, не более, В •А |
80 |
Габаритные размеры грузоприемной платформы, мм | |
- длина |
1000 |
- ширина |
800 |
Габаритные размеры весов, мм | |
- длина |
1000 |
- ширина |
1040 |
- высота |
90 |
Масса весов, не более, кг |
300 |
Маркировка взрывозащиты |
1 Ex ib IIC T4 Gb X Ex ib IIIC T155OC Db X |
