Сведения о средстве измерений: 73443-18 Контроллеры программируемые логические

Номер по Госреестру СИ: 73443-18
73443-18 Контроллеры программируемые логические
(iQ)

Назначение средства измерений:
Контроллеры программируемые логические iQ предназначены для измерений и измерительных преобразований аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного тока, сигналов от термопар (ТП) и термопреобразователей сопротивления (ТС), а также выработки управляющих аналоговых и дискретных сигналов в соответствии с заданной программой.

сертификация программного обеспечения
Внешний вид. Контроллеры программируемые логические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Контроллеры программируемые логические
Рисунок № 1
Внешний вид. Контроллеры программируемые логические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Контроллеры программируемые логические
Рисунок № 2

Общие сведения

Дата публикации -
Срок свидетельства - 04.12.2024
Номер записи -
ID в реестре СИ - 529976
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, iQ, FX5-4AD-ADP,

Производитель

Изготовитель - Фирма "Mitsubishi electric corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.

Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.

График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.

"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.

График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.

В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:

  • Наименование организации-держателя эталона
  • Количество эталонов
  • Количество видов измерений
  • Количество ГПЭ
  • Кол-во ГПСЭ
  • Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
  • Перечень видов измерений эталонов, принадлежащих метрологическому институту

Бесплатный

Статистика

Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 9
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.

Наличие аналогов СИ: Контроллеры программируемые логические (iQ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
73443-18 Контроллеры программируемые логические (iQ)
Фирма "Mitsubishi electric corporation" (ЯПОНИЯ )
67169-17 Контроллеры программируемые (КАПП-82-168)
Общество с ограниченной ответственностью "АСУ ПРО" (ООО "АСУ ПРО") (РОССИЯ г. Оренбург)

Все средства измерений Общество с ограниченной ответственностью "АСУ ПРО" (ООО "АСУ ПРО")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
37773-08

Система автоматизированного измерения длины полосы металла, СИД-АНГЦ 1
Фирма "Mitsubishi electric corporation" (ЯПОНИЯ )
ОТ
1 год
58555-14
26.07.2024
Контроллеры программируемые логические, MELSEC серий FX, L, Q
Фирма "Mitsubishi electric corporation" (ЯПОНИЯ )
ОТ
4 года
73443-18
04.12.2024
Контроллеры программируемые логические, iQ
Фирма "Mitsubishi electric corporation" (ЯПОНИЯ )
ОТ
МП
4 года

Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.

Бесплатный

Кто поверяет Контроллеры программируемые (КАПП-82-168)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ИНЭКС СЕРТ"
(RA.RU.312302)
  • Нет модификации
  • 3 0 0 0 0 0 0
    ООО "ПРИБОРАВТОМАТИКА"
    (1780)
  • iQ
  • 5 0 0 0 0 0 0
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311348)
    РСТ
  • FX5-4AD-ADP
  • 4 0 0 0 0 0 0
    ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ"
    (RA.RU.311503)
    РСТ
  • IQ-R
  • 3 3 3 0 0 0 0 0

    Стоимость поверки Контроллеры программируемые (КАПП-82-168)

    Организация, регион Стоимость, руб Средняя стоимость
    Орловский филиал ФБУ Тульский ЦСМ
    Орловская область
    2365 2430
    Орловский филиал ФБУ Тульский ЦСМ
    Орловская область
    2495 2430

    Программное обеспечение

    Программное обеспечение (ПО) контроллеров можно разделить на 3 группы - встроенное программное обеспечение модулей (ВПОМ), встроенное программное обеспечение ЦПУ (ВПОП) и внешнее ПО, устанавливаемое на персональный компьютер.

    Метрологически значимым программным обеспечением является ВПОМ, которое устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.

    Метрологические характеристики контроллеров, приведенные в таблицах 2-3, установлены с применением ВПОМ.

    В контроллерах имеется разъем для SD-карты для обновления ВПОП от изготовителя, не влияющего на метрологические характеристики контроллера.

    Внешнее программное обеспечение GX Works3, не влияющее на метрологические характеристики, содержит широкий спектр инструментальных средств для работы с контроллерами.

    Оно позволяет выполнять:

    - конфигурирование и настройку параметров модулей, центральных процессоров (выбор количества используемых измерительных каналов, диапазон измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и др.);

    - настройку каналов связи;

    - тестирование проектов, выполнение пуско-наладочных работ и обслуживание готовой системы;

    - установку парольной защиты от несанкционированного доступа.

    Имеется внешнее программное обеспечение PX Developer, которое может использоваться для широкого круга контроллеров производителя.

    Помимо защиты от несанционированного доступа с помощью паролей в контроллерах iQ-R используется возможность установки сертификата безопасности, сформированного по результатам настройки контроллера под конкретную задачу, что влечет отказ в несанкционированном доступе к изменению программы работы и снижает риск взлома контроллера.

    Таблица 1 - Идентификационные данные внешнего ПО контроллеров

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    GX Works3

    Номер версии (идентификационный номер ПО), не ниже

    1.040S

    Цифровой идентификатор ПО

    Не используется

    Уровень защиты от непреднамеренных и преднамеренных изменений ВПОМ контроллеров - высокий по Р 50.2.077-2014.

    Уровень защиты от непреднамеренных и преднамеренных изменений внешнего ПО контроллеров iQ-F - средний, а iQ-R - высокий по Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульные листы эксплуатационной документации типографским способом.

    Лист № 15 Всего листов 16

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в эксплуатационном документе.

    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к контроллерам программируемым логическим iQ

    ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

    Поверка

    Поверка

    осуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».

    Основные средства поверки:

    • - калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R), регистрационный № 52489-13 в Федеральном информационном фонде по обеспечению единства измерений,

    • - мультиметр цифровой прецизионный 8508A, регистрационный № 25984-08 в Федеральном информационном фонде по обеспечению единства измерений.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель

    «Mitsubishi Electric Corporation», Япония Адрес: 2-7-3, Marunouchi, Chiyoda-ku, Tokyo 100-8310, Japan

    Заявитель

    ООО «Мицубиси Электрик (РУС)»
    Адрес: 115114, г. Москва, ул. Летниковская, д.2, стр.1 Телефон: +7 (495) 721-20-70
    Факс: +7 (495) 721- 20-71
    Web-сайт: www.MitsubishiElectric.ru
    E-mail: info@mer.mee.com

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г.Москва, ул. Озерная, д.46
    Телефон: +7 (495) 437-55-77
    Факс: +7 (495) 437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Принцип действия контроллеров программируемых логических iQ (далее по тексту -контроллеров, ПЛК) основан на аналого-цифровом преобразовании измеряемой величины, а также цифро-аналоговом преобразовании, осуществляемыми функциональными модулями контроллеров.

    Контроллеры относятся к проектно-компонуемым устройствам, имеющим модульную структуру, и состоят из соединенных согласно требуемой конфигурации основных блоков и модулей из числа следующих:

    • -     центральное управляющее устройство ЦПУ;

    • -     блоки питания;

    • -     модули ввода/вывода аналоговых и дискретных сигналов (в том числе аналоговые расширительные адаптеры и адаптерные модули);

    • -     коммуникационные процессоры для подключения к сетям.

    Контроллеры имеют возможности подключения к промышленным сетям Ethernet, CC-Link, Profibus, Modbus, DeviceNet, CANopen и по интерфейсам RS-232, RS-485, RS-422.

    Контроллеры iQ выпускаются в модифиациях iQ-F и iQ-R.

    Общий вид контроллеров представлен на рисунках 1 - 2.

    Контроллеры iQ-F отличаются усовершенствованной высокоскоростной шиной, расширенным перечнем встроенных функций, поддержкой сети SSCNETIII/H и улучшенной средой разработки прикладных программ. Контроллеры iQ-R характеризуются улучшенной производительностью ЦПУ, что позволяет увеличить скорость обработки данных и принять меры к снижению рисков сбоя функционирования.

    Конструктивно контроллеры iQ-F относятся к блочным ПЛК, где основой является процессорный блок, объединяющий функции блока питания, процессора, ввода/вывода сигналов различных типов, а также обеспечивающий передачу данных с помощью встроенных интерфейсов связи. Контроллеры iQ-R относятся к модульным ПЛК, состоящим из отдельных модулей, разделяемых по выполняемым функциям. Основой является базовая плата, выполняющая функции обеспечения питанием всех модулей ПЛК и обмена информацией между ними. На базовую плату устанавливаются модули источника питания, процессорные модули, модули вво-да/вывода сигналов, а также сетевые и специализированные модули.

    Контроллеры iQ могут быть установлены на DIN-рейку с помощью встроенного (iQ-F) или опционального фиксатора (iQ-R), или напрямую на монтажную панель с помощью винтов (в комплект поставки не входят).

    Модули контроллеров iQ-F и iQ-R могут иметь дополнительную маркировку (С), обозначающую дополнительное лаковое покрытие плат, обеспечивающее повышенную стойкость к воздействию окружающей среды. Модули контроллеров с буквой Н в наименовании используются для высокоскоростного преобразования аналоговых сигналов.

    Внешний вид. Контроллеры программируемые (КАПП-82-168), http://oei-analitika.ru

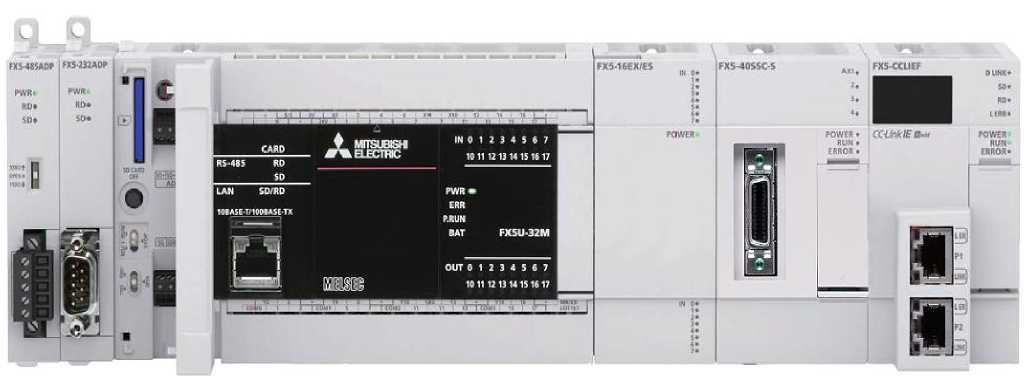

    Рисунок 1 - Общий вид контроллера iQ-F

    Внешний вид. Контроллеры программируемые (КАПП-82-168), http://oei-analitika.ru

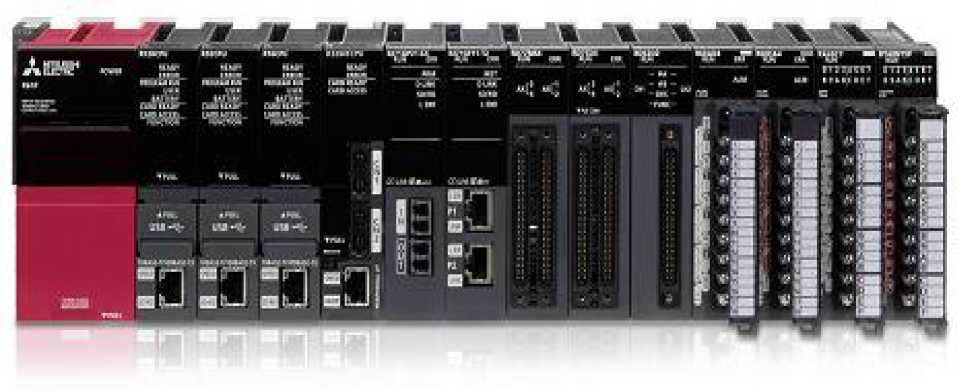

    Рисунок 2 - Общий вид контроллера iQ-R

    Пломбирование контроллеров не предусмотрено.


    Таблица 4 - Комплектность контроллеров

    Наименование

    Обозначение

    Количество, шт.

    Контроллер программируемый логический iQ

    -

    1*

    Комплект технической документации

    -

    1

    Комплект внешних устройств

    -

    1

    Комплект общесистемного программного обеспечения

    -

    1

    * в соответствии с заказной конфигурацией


    контроллеров с использованием измерительных модулей приведены в таблицах 2 - 4.

    Таблица 2 - Метрологические характеристики модулей контроллеров программируемых логических iQ-F

    Тип модуля

    Кол-во каналов

    Сигналы

    Пределы допускаемой основной погрешности, g- приведенной1), %;

    D - абсолютной

    Пределы допускаемой погрешности в рабочем диапазоне температур С-рабХ g- приведенной1),

    %;

    D - абсолютной

    на входе

    на выходе

    1

    2

    3

    4

    5

    6

    Базовые модули iQ-F с аналоговыми входами/выходами

    FX5U-32MR/ES

    FX5U-32MT/ES

    FX5U-32MT/ESS

    FX5U-64MR/ES

    FX5U-64MT/ES

    FX5U-64MT/ESS

    FX5U-80MR/ES

    FX5U-80MT/ES

    FX5U-80MT/ESS

    FX5U-32MR/DS

    FX5U-32MT/DS

    FX5U-32MT/DSS

    FX5U-64MR/DS

    FX5U-64MT/DS

    FX5U-64MT/DSS

    FX5U-80MR/DS

    FX5U-80MT/DS

    FX5U-80MT/DSS

    2

    от 0 до 10 В

    от 0 до

    4000 т.е.2)

    ±0,5 (g)

    при

    0 °С^раб< 55 °С ±1,0 (g);

    при

    -20 °С<раб< 0 °С ±1,5 (g)

    1

    от 0 до 4000 т.е.

    от 0 до 10 В

    ±0,5 (g)

    при нагрузке до

    2 кОм

    ±2,0 (g) при нагрузке от

    2 кОм до 1 МОм

    при

    0 °С <1раб< 55 °С ±1,0 (g) при нагрузке до 2 кОм;

    ±2,5 (g) при нагрузке от 2 кОм до 1 МОм;

    при -20 °С<раб< 0 °С ±1,5 (g) при нагрузке до 2 кОм;

    ±3,0 (g) при нагрузке от 2 кОм до 1 МОм

    Модули аналогового ввода iQ-F

    FX5-4AD-ADP

    4

    от 0 до 10 В

    от 0 до

    16000 т.е.

    ±0,1 (д)

    при

    0 °С <1раб< 55 °С ±0,2 (д);

    при -20 °С<раб< 0 °С ±0,3 (д)

    от 0 до 5 В

    от 0 до

    16000 т.е.

    от 1 до 5 В

    от 0 до

    12800 т.е.

    от -10 до +10 В

    от -8000 до

    +8000 т.е.

    от 0 до 20 мА

    от 0 до

    16000 т.е.

    от 4 до 20 мА

    от 0 до

    12800 т.е.

    от -20 до

    +20 мА

    от -8000 до

    +8000 т.е.

    1

    2

    3

    4

    5

    6

    FX5-4AD-PT-

    ADP

    4

    Сигналы от

    ТС: Pt100

    от -200 до

    +850 °С

    от -2000 до

    +8500 т.е.

    ±0,8 °С (D)

    ±2,4 °С (D)

    Сигналы от

    ТС: Ni100 от -60 до +250 °С

    от -600 до

    +2500 т.е.

    ±0,4 °С (D)

    ±1,2 °С (D)

    FX5-4AD-TC-ADP

    4

    Сигналы от

    ТП: К в диапазоне от -200 до

    +1200 °С

    от -2000 до +12000 т.е.

    ±3,7 °C (D) в диапазоне св. -100 до +1200 °С;

    ±4,9 °C (D) в диапазоне св.-150 до -100 °С;

    ±7,2 °C (D) в диапазоне от -200 до -150 °С

    ±6,5 °C (D) в диапазоне св.-100 до +1200 °С

    ±7,5 °C (D) в диапазоне св. -150 до -100 °С;

    ±8,5 °C (D) в диапазоне от -200 до -150 °С

    Сигналы от

    ТП: J

    в диапазоне от -40 до +750 °С

    от -400 до +7500 т.е.

    ±2,8 °C (D)

    ±4,5 °C (D)

    Сигналы от

    ТП: T

    в диапазоне от -200 до

    +350 °С

    от -2000 до

    +3500 т. е.

    ±3,1 °C (D) в диапазоне св. 0 до +350 °С;

    ±4,1 °C (D) в диапазоне св. -100 до 0 °С;

    ±5,0 °C (D) в диапазоне св.-150 до -100 °С;

    ±6,7 °C (D) в диапазоне от -200 до -150 °С

    ±4,1 °C (D) в диапазоне св. 0 до +350 °С;

    ±5,1 °C (D) в диапазоне св. -100 до 0 °С;

    ±6,0 °C (D) в диапазоне св.-150 до -100 °С;

    ±7,7 ° C (D) в диапазоне от -200 до -150 °С

    Сигналы от

    ТП: B

    в диапазоне от 600 до 1700 °С

    от 6000 до

    17000 т.е.

    ±3,5 °C (D)

    ±6,5 °C (D)

    Сигналы от

    ТП: R, S в диапазоне от 0 до 1600 °С

    от 0 до 16000

    т.е.

    ±3,7 °C (D)

    ±6,5 °C (D)

    1

    2

    3

    4

    5

    6

    FX5-8AD

    8

    Сигналы от ТП:

    К

    в диапазоне от -

    200 до

    +1200 °С

    от -2000 до +12000 т.е.

    ±1,5 °C (D) в диапазоне св. -100 до +1200 °С;

    ±2,5 °C (D) в диапазоне .

    св -150 до -100 °С; ±3,5 С° (D) в диапазоне от -200 до -150 °С

    ±6,5 °C (D) в диапазоне св. -100 до+1200 °С;

    ±7,5 °C (D) в диапазоне св. -150 до -100 °С;

    ±8,5 °C (D) в диапазоне от -200 до -150 °С

    Сигналы от ТП:

    J

    в диапазоне от -40 до +750 °С

    от -400 до +7500 т.е.

    ±1,2 °C (D)

    ±3,5 °C (D)

    Сигналы от ТП:

    T

    в диапазоне от

    -200 до +350 °С

    от -2000 до

    +3500 т. е.

    ±1,5 °C (D) в диапазоне св. -100 до +350 °С;

    ±2,5 °C (D) в диапазоне св. -150 до -100 °С;

    ±3,5 °C (D) в диапазоне от -200 до -150 °С

    ±3,1 °C (D) в диапазоне св. -100 до +350 °С;

    ±4,2°C (D) в диапазоне св. -150 до -100 °С;

    ±5,2 °C (D) в диапазоне от -200 до -150 °С

    Сигналы от ТП:

    B

    в диапазоне от

    600 до 1700 °С

    от 6000 до

    17000 т.е.

    ±2,3°C (D)

    ±6,5°C (D)

    Сигналы от ТП:

    R, S

    в диапазоне от

    0 до 1600 °С

    от 0 до

    16000 т.е.

    ±2,5°C (D)

    ±6,5°C (D)

    Сигналы от ТС:

    Pt100

    в диапазоне от -200 до +850 °С

    от -2000 до

    +8500 т.е.

    ±0,8 °C (D)

    ±2,4 °C (D)

    Сигналы от ТС:

    Ni100

    в диапазоне от -60 до +250 °С

    от -600 до

    +2500 т.е.

    ±0,4 °C (D)

    ±1,2 °C (D)

    от -10 до 10 В от -20 до +20 мА

    от -32000 до

    +32000 т.е.

    ±0,3 (g)

    ±0,5 (g)

    от 0 до 10 В от 0 до 5 В от 1 до 5 В от 0 до 20 мА от 4 до 20 мА

    от 0 до 32000

    т. е.

    1

    2

    3

    4

    5

    6

    Модули аналогового вывода iQ-F

    FX5-4DA-ADP

    4

    в т.е. от 0 до 16000

    от 0 до 10 В

    ±0,1 (g)

    ±0,2 (у)

    от 0 до 16000

    от 0 до 5 В

    от 0 до 16000

    от 1 до 5 В

    от -8000 до

    +8000

    от -10 до +10 В

    от 0 до 16000

    от 0 до 20 мА

    от 0 до 16000

    от 4 до 20 мА

    Модули регулирования iQ-F

    FX5-4LC

    4

    Сигналы от ТП типа К в диапазонах, °С

    от -200 до +200 от -100 до +400 от -100 до +1300

    в т.е.:

    от -2000 до +2000 от -1000 до +4000 от -100 до +1300

    ±(3,0 °C +

    +1 МЗР3)) (D) при входных температурах менее -100 °С;

    ±(1,5 °С +1 МЗР) (D)

    в диапазоне от -100 до +500 °С;

    ±(0,003-to + +1 МЗР) (D) при входных температурах св. +500 °С ,

    где ta - значение выходной величины, соответствующее температуре, °С

    при 0 °С <tpa6< 55 °С ±(7,0 °С +1 МЗР) (D) при входных температурах менее -100°C;

    ±(3,5 °C +1 МЗР) (D)

    в диапазоне от -100 до +500 °С; ±(0,0074и + +1 МЗР) (D)

    при входных температурах св. +500 °С

    при -20 °C t)S16 0 °С ±(9,0 °С +1 МЗР) (D)

    при входных температурах менее -100 °С;

    ±(4,5 °С +1 МЗР) (D)

    в диапазоне от -100 до +500 °С;

    ±(0,0094и + +1 МЗР) (D) при входных температурах св. +500 °C

    Сигналы от ТП типа J в диапазонах, °С

    от -200 до +200 от -100 до +400 от -100 до +800 от -100 до +1200

    в т.е.:

    от -2000 до +2000 от -1000 до +4000 от -1000 до +8000 от -100 до +1300

    Сигналы от ТП типа T в диапазонах, °С

    от -200 до +200 от -200 до +400 от 0 до +400

    в т.е.: от -2000 до +2000 от -2000 до 4000 от 0 до 4000

    Сигналы от ТП типа E в диапазонах, °С

    от -200 до +200 от 0 до 1000

    в т.е.:

    от -2000 до +2000 от 0 до 1000

    Сигналы от ТП типа L в диапазоне от 0 до 900 °С

    от 0 до 9000 т. е.

    1

    2

    3

    4

    5

    6

    FX5-4LC

    4

    Сигналы от ТП типов R, S в диапазоне от 0 до 1700 °С

    от 0 до 17000

    т.е.

    ±(3,0 °С +1 МЗР)

    (D)

    при входных температурах до 1000 °С ±(0,003 4и + +1 МЗР) (D) при входных температурах св. 1000 °С

    при 0 °С <tpa6< 55 °С ±(7,0 °С +1 МЗР) (D) при входных температурах до 1000 °С;

    ±(0,007-tu + +1 МЗР) (D) при входных температурах св. 1000 °С ;

    при -20 °C<tpa6< 0 °С ±(9,0 °С +1 МЗР) (D) при входных тем

    пературах до 1000 °С;

    ±(0,0094и + +1 МЗР) (D) при входных температурах св. 1000 °С

    Сигналы от ТП типа N

    в диапазоне от 0 до 1300 °С

    от 0 до 13000 т.е.

    Сигналы от ТП типа B в диапазоне от 400 до 1800 °С

    от 4000 до 18000

    т.е.

    ±(3,0 °С +

    +1 МЗР) (D) в диапазоне вход -ных температур от

    400 до 1000 °С;

    ±(0,003-tu + +1 МЗР) (D) при входных температурах св.

    1000 °С

    при 0 °С <:раб<55 °С

    ±(7,0 °С +1 МЗР) (D) в диапазоне от 400 до 1000 °С; ±(0,0074и + +1 МЗР) (D) при входных температурах св. 1000 °С

    при -20 °С<раб<0 °С ±(9,0 °С +1 МЗР) (D) в диапазоне от 400 до 1000 °С;

    ±(0,0094и +1 МЗР) (D)

    при входных температурах св. 1000 °С

    1

    2

    3

    4

    5

    6

    Сигналы от ТС типа Pt100

    в диапазонах, °С от -200 до +600 от -50 до +150

    в т. е.:

    от -2000 до +6000

    от -500 до +1500

    ±(0,6 °С +

    +1 МЗР) (D) при входных температурах до +200 °С;

    ±(0,003 4и + +1 МЗР) (D) при входных температурах св.

    +200 °С

    при 0 °С<фаб<55 °С ±(1,4 °С +1 МЗР) (D) при входных температурах до +200 °С; ±(0,007-to +1 МЗР) (D)

    при входных температурах св. +200 °С;

    при -20 °С<раб<0 °С ±(1,8 °С +1 МЗР) °C (D)

    при входных температурах до +200 °С; ±(0,009-to +1 МЗР) (D)

    при входных температурах св. +200 °С

    Сигналы от ТС типа Pt1000 в диапазоне от -200 до +650 °С

    от -2000 до

    +6500 т. е.

    от 0 до 10 мВ

    от 0 до 10000

    т. е.

    ±0,3 (g) +1 МЗР

    при 0 °С <tpa6< 55 °С ±0,7 (g) +1 МЗР

    при -20 °С<:раб<0 °С ±0,9 (g). +1 МЗР

    от 0 до 100 мВ

    Примечания

    • 1 В таблице 2 приведенная погрешность g в % от диапазона измерений.

    • 2 Значение выражено в технических единицах (т.е.).

    • 3 МЗР -минимальный значащий разряд показаний в единицах измеряемой величины.

    • 4 Погрешность преобразования сигналов ТС указана при трехпроводной схеме подключения ТС типа Pt100 и двух- или трехпроводной схеме подключения ТС типа Pt1000 (a=0,00385 °С-1).

    • 5 Указанная в таблице погрешность преобразования сигналов ТП для модулей FX5-4LC, FX5-8AD не включает погрешность канала компенсации температуры холодного спая ТП, которая составляет

    • - в диапазоне температур рабочих условий от 0 до 55 °С:

    ±2,0 °C при входных температурах от -150 до -100 °C; ±3,0 °C при входных температурах от -200 до -150 °C; ±1,0 °C при прочих входных температурах;

    • - в диапазоне температур рабочих условий от -20 до 0 °С: ±3,6 °C при входных температурах от -150 до -100 °C; ±5,4 °C при входных температурах от -200 до -150 °C;

    ±1,8 °C при прочих входных температурах.

    У модулей FX5-4AD-TC-ADP используется внутренний канал компенсации температуры холодного спая ТП, и погрешность модуля в режиме преобразования сигналов ТП приведена с учетом погрешности канала компенсации.

    Таблица 3 - Метрологические характеристики модулей контроллеров программируемых логических iQ-R

    Сигналы

    Пределы допускаемой основной

    Пределы допускаемой погрешности в рабочем диапазоне температур, g- приведенной1), % D - абсолютной

    Тип модуля

    Кол-во каналов

    на входе

    на выходе

    погрешности,

    g- приведенной1), %

    D - абсолютной

    1

    2

    3

    4

    5

    6

    Модули аналогового ввода iQ-R

    R60AD4

    R60AD4(C)

    4

    от 0 до 10 В

    от 0 до 32000

    т.е.

    от 0 до 5 В

    R60AD8-G* R60AD8-G(C)*

    R60AD16-G*

    R60AD16-G(C)*

    8

    от 1 до 5 В

    ±0,1 (g)

    ±0,3 (g)

    16

    от -10 до +10 В

    от -32000 до

    32000 т.е.

    от 0 до 20 мА

    от 0 до 32000

    от 4 до 20 мА

    т.е.

    R60ADH4

    R60ADH4(C)

    4

    от 0 до 10 В

    от 0 до 32000

    т.е.

    от 0 до 5 В

    от 1 до 5 В

    ±0,1 (g)

    ±0,2 (g)

    от -10 до +10 В

    от -32000 до

    +32000 т.е.

    от 0 до 20 мА

    от 0 до 32000

    от 4 до 20 мА

    т.е.

    R60ADV8

    R60ADV8(C)

    8

    от 0 до 10 В

    от 0 до 32000

    т.е.

    от 0 до 5 В

    ±0,1 (g)

    ±0,3 (g)

    от 1 до 5 В

    от -10 до +10 В

    от -32000 до

    +32000 т.е.

    R60ADI8

    R60ADI8(C)

    8

    от 0 до 20 мА

    от 0 до

    ±0,1 (g)

    ±0,3 (g)

    от 4 до 20 мА

    32000 т.е.

    Модули аналогового вывода iQ-R

    R60DA4

    R60DA4(C)

    4

    от 0 до 32000

    от 0 до 5 В

    т.е.

    от 1 до 5 В

    R60DAH4

    R60DAY4(C)

    от -32000 до

    +32000 т.е.

    от -10 до +10 В

    ±0,1 (g)

    ±0,3 (g)

    от 0 до 32000

    от 0 до 20 мА

    т.е.

    от 4 до 20 мА

    1

    2

    3

    4

    5

    6

    R60DAV8

    R60DAV8(C)

    8

    от 0 до 32000

    т.е.

    от 0 до 5 В

    ±0,1 (g)

    ±0,3 (g)

    от 1 до 5 В

    от -32000 до

    +32000 т.е.

    от -10 до +10 В

    R60DAI8

    R60DAI8(C)

    8

    от 0 до 32000

    т.е.

    от 0 до 20 мА

    от 4 до 20 мА

    R60DA8-G**

    R60DA8-G(C)**

    R60DA16-G**

    8

    16

    от 0 до 32000

    т.е.

    от 0 до 5 В

    от 1 до 5 В

    от -32000 до

    +32000 т.е.

    от -10 до +10 В

    от -12 до +12 В

    от 0 до 32000

    т.е.

    от 0 до 20 мА

    от 4 до 20 мА

    Модули аналогового ввода температурных сигналов iQ-R

    R60RD8-G

    R60RD8-G(C)

    8

    Сигналы от ТС типа Pt100 в диапазонах, °С от -200 до +850

    от -20 до +120 от 0 до 200

    в т.е.:

    от -2000 до +8500 от -200 до +1200 от 0 до 2000

    ±0,8 °С (D)

    ±0,3 °С (D)

    ±0,4 °С (D)

    ±2,4 °С (D) ±1,1 °С (D) ±1,2 °С (D)

    Сигналы от ТС типа Pt50 в диапазоне от -200 до +650 °С

    от -2000 до +6500

    т.е.

    ±0,8 °С (D)

    ±2,4 °С (D)

    Сигналы от ТС типа Ni100 в диапазоне от -60 до +250 °С

    от -600 до +2500 т.е.

    ±0,4 °С (D)

    ±1,2 °С (D)

    R60TD8-G

    R60TD8-G(C)

    8

    Сигналы от ТП типа К в диапазоне от -200 до

    +1200 °С

    от -2000 до +12000 т.е.

    ±0,5 °С (D)

    в диапазоне от -200 до 0 °С;

    ±0,3 °С (D) в диапазоне св. 0 до 1200 °С

    ±5,5 °С (D)

    в диапазоне от -200 до 0° С;

    ±6,3 °С (D) в диапазоне св. 0 до 1200 °С

    Сигналы от ТП типа J в диапазоне от -40 до +750 °С

    от -400 до +7500 т.е.

    ±0,2 °С (D)

    ±3,95 °С (D)

    Сигналы от ТП:

    T

    в диапазоне от -

    200 до +350 °С

    от -2000 до +3500

    т. е.

    ±0,5°С (D)

    в диапазоне от -200 до 0 °С;

    ±0,4°С (D) в диапазоне св. 0 до 350°С

    ±5,5 oQD)

    в диапазоне от

    -200 до 0°С;

    ±2,15 °С (D) в диапазоне св. 0 до

    350 °С

    1

    2

    3

    4

    5

    6

    R60TD8-G

    R60TD8-G(C)

    8

    Сигналы от ТП типов S, R в диапазоне от 0 до 1600 °С

    от 0 до 16000 т.е.

    (разрешающая способность ±0,3 °С)

    ±1,5 °С (D) в диапазоне от

    0 до 300 °С;

    ±0,8 °С (D) в диапазоне св. 300 до 1600 °С

    ±11,5 °С (D)

    в диапазоне от 0 до 300 °С;

    ±8,05 °С (D) в диапазоне св. 300 до 1600 °С

    Сигналы от ТП типа E в диапазоне от -200 до +900 °С

    от -2000 до

    +9000 т.е.

    ±0,5 °С (D) в диапазоне от -200 до 0 °С;

    ±0,2 °С (D) в диапазоне св.

    0 до 900 °С

    ±8,0 °С (D) в диапазоне от -200 до 0°С;

    ±4,7 °С (D) в диапазоне св.

    0 до 900 °С

    Сигналы от ТП: B в диапазоне от 600 до 1700

    °С

    от 600 до 17000 т.е.

    (разрешающая способность ±0,3 °С)

    ±1,3 °С (D) в диапазоне от 600 до 800 °С;

    ±1,0°С (D) в диапазоне св. 800 до 1700 °С

    ±8,8 °С (D)

    в диапазоне от 600 до 800 °С;

    ±8,25 °С (D)

    в диапазоне св. 800 до 1700 °С

    Сигналы от

    ТП: N

    в диапазоне

    от -200 до

    +1250 °С

    от -2000 до

    +12500 т.е.

    (разрешающая способность ±0,3 °С)

    ±0,5 °С (D)

    ±6,2 °С (D) в диапазоне от -200 до 0 °С;

    ±6,75 °С (D) в диапазоне св. 0 до 1250 °С

    Модули аналогового управления температурой iQ-R

    R60TCTRT2TT2

    R60TCTRT2TT2(C)

    R60TCTRT2TT2BW

    R60TCTRT2TT2BW(C)

    4

    Сигналы от ТП типов R, S в диапазоне от 0 до 1700 °С

    от 0 до 1700 т.е.

    ±0,3 (g)

    ±0,7 (у)

    Сигналы от ТП типа K в диапазонах,

    °С

    от 0 до 1300 от -200 до +400 от 0 до 400 от 0 до 500 от 0 до 800 от -200 до +1300

    в т. е.:

    от 0 до 1300 от-2000 до +4000

    от 0 до 4000

    от 0 до 5000

    от 0 до 8000 от -2000 до +13000

    1

    2

    3

    4

    5

    6

    R60TCTRT2TT2

    R60TCTRT2TT2(C)

    R60TCTRT2TT2BW

    R60TCTRT2TT2BW(C)

    4

    Сигналы от ТП типа J

    в диапазонах, °С от 0 до 1200

    от 0 до 400

    от 0 до 500

    от 0 до 800 от -200 до +1000

    в т.е.:

    от 0 до 1200

    от 0 до 4000

    от 0 до 5000

    от 0 до 8000

    от -2000 до +10000

    ±0,3 (g)

    ±0,7 (у)

    Сигналы от ТП типа T

    в диапазонах, °С от -200 до +400 от 0 до 400

    в т.е. :

    от -2000 до +4000 от 0 до 4000

    Сигналы от ТП типа B в диапазоне от 400 до 1800

    °С

    от 400 до 1800

    т.е.

    Сигналы от ТП типа E в диапазонах, °С от 0 до 1000

    от 0 до 700

    от -200 до +1000

    в т.е.:

    от 0 до 1000

    от 0 до 7000 от -2000 до +10000

    Сигналы от ТП типа N в диапазонах, °С

    от 0 до 1300

    от 0 до 1000

    в т.е.:

    от 0 до 1300 от 0 до 10000

    Сигналы от ТП типа L в диапазонах, °С от 0 до 400

    от 0 до 900

    в т. е.: от 0 до 4000 от 0 до 9000

    1

    2

    3

    4

    5

    6

    R60TCTRT2TT2

    R60TCTRT2TT2(C)

    R60TCTRT2TT2BW

    R60TCTRT2TT2BW(C)

    R60TCRT4,

    R60TCRT4BW

    2

    Сигналы от ТС типа Pt100 в диапазонах, °С от -200 до +600

    от -200 до +200

    от -200 до +850

    в т. е. :

    от -2000 до +6000 от -2000 до +2000 от -2000 до +8500

    ±0,3 (g)

    ±0,7 (g)

    Примечания

    • 1 Приведенная погрешность каналов линейного преобразования сигналов - в % от максимального значения диапазона измерений, а температурных - от диапазона преобразования в °С.

    • 2 Подключение ТС Pt100 по трехпроводной схеме, ТС Pt1000 по двух- или трехпроводной схеме (a=0,00385 °С-1).

    • 3 Погрешность канала компенсации температуры холодного спая ТП не включена в погрешность измерений и составляет:

    -для модулей R60TCTRT2TT2, R60TCTRT2TT2(C) и R60TCTRT2TT2BW

    ±3 °С при входных температурах от -200 до -150 °С;

    ±2 °С при вх. температурах от -150 до -100 °С;

    ±1 °С при вх. температурах выше -100 °С;

    - для модулей R60TD8-G, R60TD8-G(C) ±1 °С.

    * для модулей R60AD8-G, R60AD16-G указан температурный коэффициент ±0,0035 % /°С; ** для модулей R60DA8-G, R60DA8-G(C), R60DA16-G указан температурный коэффициент ±0,0050 %/°C.

    Таблица 4 - Технические характеристики

    Наименование характеристики

    Значение

    Рабочие условия применения:

    • - температура окружающей среды, °С контроллеров iQ-F контроллеров iQ-R

    • - относительная влажность, без конденсации, %

    от - 20 до +55 от 0 до +55

    от 5 до 95

    Нормальная температура применения, °С

    от +20 до +30

    Температура хранения, °С

    от -25 до +75

    Параметры электрического (в зависимости от типа встроенного блока питания) - напряжение переменного тока, В -частота переменного тока, Гц -напряжение постоянного тока, В

    от 100 до 240 ( -+1105%% ) от 49,5 до 50,5;

    24 +20%

    24 -15%

    Примечание - Габаритные размеры, масса и потребляемая мощность контроллеров зависят от количества и типов модулей, входящих в их состав.


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
