Сведения о средстве измерений: 58555-14 Контроллеры программируемые логические

Номер по Госреестру СИ: 58555-14
58555-14 Контроллеры программируемые логические
(MELSEC серий FX, L, Q)

Назначение средства измерений:
Контроллеры программируемые логические MELSEC серий FX, L, Q предназначены для измерений и измерительных преобразований аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного тока, сигналов от термопар и термопреобразователей сопротивления, а также выработки управляющих аналоговых и дискретных сигналов в соответствии с заложенной программой.

Внешний вид. Контроллеры программируемые логические, http://oei-analitika.ru рисунок № 1

Внешний вид.
Контроллеры программируемые логические
Рисунок № 1

Внешний вид. Контроллеры программируемые логические, http://oei-analitika.ru рисунок № 2

Внешний вид.
Контроллеры программируемые логические
Рисунок № 2

Внешний вид. Контроллеры программируемые логические, http://oei-analitika.ru рисунок № 3

Внешний вид.
Контроллеры программируемые логические
Рисунок № 3

Общие сведения

Дата публикации -
Срок свидетельства - 26.07.2024
Номер записи -
ID в реестре СИ - 371602
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да

Модификации СИ

FX3U-16MR/ES,

Производитель

Изготовитель - Фирма "Mitsubishi electric corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

P_6 Кол-во типов СИ по областям измерений, производителям и странам

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№78 от 2022.01.14 ПРИКАЗ_Об утверждении типов средств измерений (21)

№1376 от 2014.09.24 Об утверждении типа СИ (ГР 58542-14 - 58648-14)

№1750 от 2019.07.26 О продлении срока действия свидетельств об утверждении типа

№507 от 2020.03.12 О продлении срока действия свидетельств об утверждении типа средств измерений

№3050 от 2022.12.06 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Качество воды" (ТК 343)

Наличие аналогов СИ: Контроллеры программируемые логические (MELSEC серий FX, L, Q)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Mitsubishi electric corporation"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
37773-08	Система автоматизированного измерения длины полосы металла, СИД-АНГЦ 1 Фирма "Mitsubishi electric corporation" (ЯПОНИЯ )	ОТ	1 год
58555-14 26.07.2024	Контроллеры программируемые логические, MELSEC серий FX, L, Q Фирма "Mitsubishi electric corporation" (ЯПОНИЯ )	ОТ	4 года
73443-18 04.12.2024	Контроллеры программируемые логические, iQ Фирма "Mitsubishi electric corporation" (ЯПОНИЯ )	ОТ МП	4 года

OW_12 Поиск истекающих поверок по регионам, типам СИ и владельцам

Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, типам СИ и наименованиям владельцев.

Стоимость 200 руб. или по подписке

Кто поверяет Контроллеры программируемые логические (MELSEC серий FX, L, Q)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667)		FX3U-16MR/ES	3		0	3	0	3	0	3

Стоимость поверки Контроллеры программируемые логические (MELSEC серий FX, L, Q)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) контроллеров можно разделить на 2 группы - встроенное программное обеспечение (ВПО) и ПО, устанавливаемое на персональный компьютер.

Метрологически значимым программным обеспечением является ВПО, которое устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.

Уровень защиты от непреднамеренных и преднамеренных изменений - средний по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО контроллеров

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	GX Works2	PX Developer
Номер версии (идентификационный номер ПО)	1.499	1.28
Цифровой идентификатор ПО	Не используется	Не используется

Знак утверждения типа

Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

Методы измерений приведены в Руководствах по эксплуатации.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к контроллерам программируемым логическим MELSEC серий FX, L, Q

ГОСТ Р 51841-2001 (МЭК 61131-2)

ГОСТ Р 52931-2008

Программируемые контроллеры. Общие технические требования и методы испытаний;

Приборы контроля и регулирования технологических процессов. Общие технические условия

Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.

Поверка

Поверка осуществляется в соответствии с документом МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки», утвержденным ФГУП «ВНИИМС» 28.11.2011 г.

Перечень основных средств поверки:

- калибратор - вольтметр универсальный В1-28 (пределы допускаемой основной погрешности: в диапазоне от 0 до 24 мА ± (0,01 %1и + 0,0015 %1д) - в режиме измерений; ±(0,006 %1и + 0,002 %1д) - в режиме воспроизведений;

в диапазоне от 0 до 0,2 В ± (0,003 %ии + 0,002 %Ug) - в режиме воспроизведений; в диапазоне от 0 до 20 В ± (0,003 %ии + 0,0003 %ид) в режиме измерений и воспроизведений);

- магазин сопротивлений МСР-60М (диапазон воспроизведений сопротивления от 0 Ом до 10 кОм, класс точности 0,02).

Изготовитель

Фирма Mitsubishi Electric Corporation, Япония Nagoya Works 5-1-14 Yada-Minami, Higashi-ku, Nagoya 461-8670
Himeji Works 840 Chivoda-Machi, Himeji,
Hygo 670-8677

Заявитель

MITSUBISHI ELECTRIC EUROPE B.V. (Нидерланды) Филиал ЗАО «Мицубиси Электрик Юроп Б.В.» (Нидерланды) г. Москва Юридический (фактический) адрес:
Россия, 115054, г. Москва, Космодамианская наб., 52, стр.3 Тел: +7 (495) 721 - 2070
Факс: +7 (495) 721 - 2071

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»), Адрес: 119361, Россия, Москва, ул. Озерная, д.46, тел.: +7 (495) 437-55-77, т./факс +7 (495) 781-86-40,
Е-mail: office@vniims.ru , 201-vm@vniims.ru ; http://www.vniims.ru

Принцип действия контроллеров программируемых логических MELSEC серий FX, L, Q (далее - контроллеры) основан на аналого-цифровом преобразовании измеряемой величины, а также цифро-аналоговом преобразовании, осуществляемыми функциональными модулями контроллеров.

Контроллеры относятся к проектно-компонуемым устройствам, имеющим модульную структуру, и состоят из соединенных согласно требуемой конфигурации основных блоков и модулей из числа следующих:

- центральное управляющее устройство CPU;
- блоки питания;
- модули ввода/вывода аналоговых и дискретных сигналов (в том числе аналоговые расширительные адаптеры и адаптерные модули);
- модули позиционирования;
- коммуникационные процессоры для подключения к сетям.

Контроллеры имеют возможности подключения к промышленным сетям Ethernet, CC-Link, Profibus, Modbus, DeviceNet, CANopen и по интерфейсам RS-232, RS-485, RS-422, USB.

Общий вид контроллеров представлен на рисунках 1 - 3 .

Внешний вид. Контроллеры программируемые логические (MELSEC серий FX, L, Q), http://oei-analitika.ru

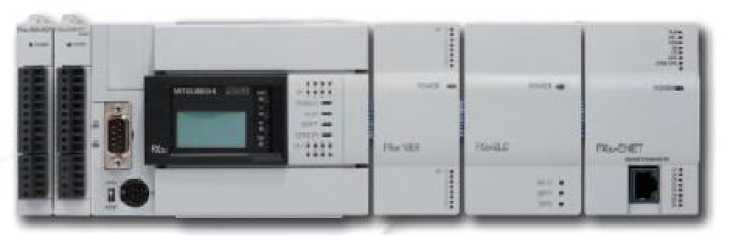

Рисунок 1 - Общий вид контроллера серии FX

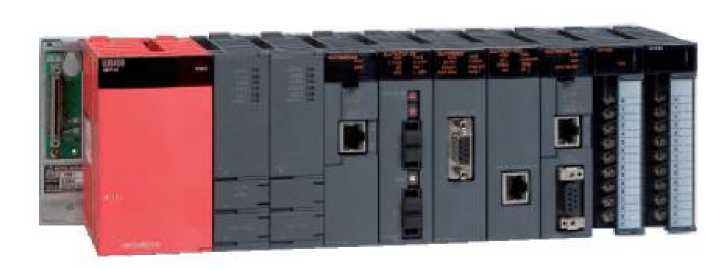

Рисунок 2 - Общий вид контроллера серии Q

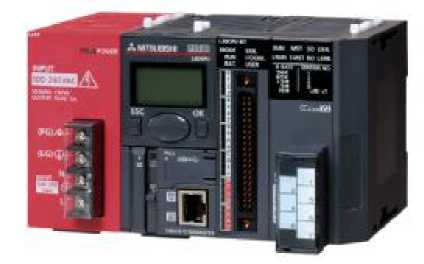

Рисунок 3 - Общий вид контроллера серии L

Комплектность контроллеров определяется индивидуальным заказом.

В комплект поставки также входит:

- комплект технической документации;

- комплект общесистемного программного обеспечения;

- комплект внешних устройств.

Основные метрологические характеристики модулей, входящих в состав контроллеров приведены в таблицах 2 - 5.

Таблица 2 - Основные метрологические характеристики модулей контроллеров программируемых логических MELSEC серии FX

Тип модуля	Кол-во каналов	Сигналы		Пределы допускаемой основной приведенной погрешности, % ¹⁾	Пределы допускаемой погрешности в рабочем диап. температур, % ¹⁾
		на входе	на выходе
FX_3G-2AD-BD	2	от 0 до 10 В	12 бит	± 0,5	± 1,0
		от 4 до 20 мА	11 бит
FX3G-IDA-BD	1	12 бит	от 0 до 10 В	± 0,5	± 1,0
		11 бит	от 4 до 20 мА
FX_3U-3A-ADP	2	от 0 до 10 В	12 бит	± 0,5	± 1,0
		от 4 до 20 мА
	1	12 бит	от 0 до 10 В	± 0,5	± 1,0
			от 4 до 20 мА
FX3UC-4AD	4	от -10 до 10 В	16 бит	± 0,3	± 0,5
		от -20 до 20 мА	15 бит	± 0,5	± 1,0
		от 4 до 20 мА
FX3U-4AD- PTW-ADP ²⁾	4	Сигналы от ТС: Pt100: от -100 до 600 °С	от - 1000 до 6000 тех. ед.	± 0,5	± 1,0
FX3U-4AD- PNK-ADP ²⁾	4	Сигналы от ТС: Pt1000: от -50 до 250 °С	от - 500 до 2500 тех. ед.	± 0,5	± 1,0
		Ni1000: от -40 до 110 °С	от - 400 до 1100 тех. ед.
FX3U-4LC	4	См. таблицу 3
Примечания 1 Значения допускаемых основной погрешности и погрешности в рабочем диапазоне температур выражены в % от диапазона измерений или диапазона выходного сигнала (кроме модуля FX3U-4LC); 2 Подключение модуля FX3U-4AD-PNK-ADP по 2-х или 3-х проводной схеме, модуля FX3U-4AD-PTW-ADP по 3-х проводной схеме

Таблица 3 - Основные метрологические характеристики модуля FX3U-4LC

Сигналы				Пределы допускаемой основной погрешности	Пределы допускаемой погрешности в рабочем диапазоне температур
на входе			на выходе, тех. единицы
тип		диапазон
Сигналы от ТП	K	от -100 до 1300°С	от -100 до 1300	±3,0°С ± 1 знак (для сигналов <-100°С); ±1,5°С ± 1 знак (для сигналов от -100°С до 500°С); ±0,3 % от вх.знач. ± 1 знак (для сигналов > 500°С)	±7,0°С ± 1 знак (для сигналов < -100°С); ±3,5°С ± 1 знак (для сигналов от -100°С до 500°С); ±0,7 % от вх.знач. ± 1 знак (для сигналов > 500°С)
		от -100 до 400 °С	от -1000 до 4000
		от -200 до 200 °С	от -2000 до 2000
	J	от -200 до 200 °С	от -2000 до 2000
		от -100 до 400 °С	от -1000 до 4000
		от -100 до 800 °С	от -1000 до 8000
	E	от -200 до 200 °С	от -2000 до 2000
		от 0 до 1000 °С	от 0 до 1000
	T	от -200 до 200 °С	от -2000 до 2000
		от -200 до 400 °С	от -2000 до 4000
		от 0 до 400 °С	от 0 до 4000
	R, S	от 0 до 1700 °С	от 0 до 1700	±3,0°С ± 1 знак (для сигналов < 1000°С); ±0,3 % от вх.знач. ± 1 знак (для сигналов > 1000°С)	±3,0°С ± 1 знак (для сигналов < 1000°С); ±0,7 % от вх.знач. ± 1 знак (для сигналов > 1000°С)
	N	от 0 до 1300 °С	от 0 до 1300
	B	от 0 до 1800 °С	от 0 до 1800	±70°С ± 1 знак (для сигналов < 400°С); ±3,0°С ± 1 знак (для сигналов от 400°С до 1000°С); ±0,3 % от вх.знач. ± 1 знак (для сигналов > 1000°С)	±140°С ± 1 знак (для сигналов < 400°С); ±7,0°С ± 1 знак (для сигналов от 400°С до 1000°С); ±0,7 % от вх.знач. ± 1 знак (для сигналов > 1000°С)
Сигналы от ТС	Pt100 (о=0,00385°С^-1)	от -50 до 150 °С	от -500 до 1500	±0,6°С ± 1 знак (для сигналов < 200°С) ±0,3 % от вх.знач. ± 1 знак (для сигналов > 200°С)	±1,4°С ± 1 знак (для сигналов < 200°С) ±0,7 % от вх.знач. ± 1 знак (для сигналов > 200°С)
		от -200 до 600 °С	от -2000 до 6000
	Pt1000 (о=0,00385°С¹)	от -200 до 650 °С	от -2000 до 6500
мВ		от 0 до 10 мВ от 0 до 100 мВ	от 0 до 20000	±0,3 % от диапазона ± 1 знак	±0,7 % от диапазона ± 1 знак
Примечания 1 Подключение ТС Pt100 по 3-х проводной схеме, ТС Pt1000 по 2-х или 3-х проводной схеме; 2 Погрешность канала компенсации температуры холодного спая ТП: ± 3 °С (при t спая ТП от -200 до -150 °С); ± 2 °С (при t спая ТП от -150 до -100°С); ± 1 °С (при t спая ТП выше -100 °С)

Таблица 4 - Основные метрологические характеристики модулей контроллеров программируемых логических MELSEC серии L

Тип модуля	Количество каналов	Сигналы		Пределы до-	Пределы допускаемой погрешности в рабочем ди-ап. температур
		на входе	на выходе	пускаемой основной приведенной погрешности
L60AD4 ¹⁾	4	от 0 до 10 В	от 0 до 20000 тех. ед.	± 0,1 % от верхнего значения диапазона выходного сигнала	± 0,2 % от верхнего значения диапазона выходного сигнала
		от 0 до 5 В
		от 1 до 5 В
		от -10 до 10 В	от -20000 до 20000 тех. ед.
		от 0 до 20 мА	от 0 до 20000 тех. ед.
		от 4 до 20 мА
L60DA4 ¹⁾	4	от 0 до 20000 тех. ед.	от 0 до 5 В	± 0,1 % от верхнего значения диапазона выходного сигнала	± 0,3 % от верхнего значения диапазона выходного сигнала
			от 1 до 5 В
		от -20000 до 20000 тех. ед.	от -10 до 10 В
		от 0 до 20000 тех. ед.	от 0 до 20 мА
			от 4 до 20 мА
L60TCRT4, L60TCRT4BW 2), 3)	4	Сигналы от ТС Pt100 (а=0,00385 °С'): от -200 до 850 °С от -200 до 600 °С от -200 до 200 °С	от -200 до 850 тех.ед от -200 до 600 тех.ед от -200 до 200 тех. ед	± 0,3 % от диапазона измерений	± 0,7 % от диапазона измерений
L60TCTT4, L60TCTT4BW 2), 3)	4	Сигналы от ТП: R, S: от 0 до 1700°С	от 0 до 1700 тех. ед	± 0,3 % от диапазона измерений	± 0,7 % от диапазона измерений
		J: от -200 до 1000°С от 0 до 400°С от 0 до 500°С от 0 до 800°С от 0 до 1200°С	от -200 до 1000 тех. ед от 0 до 400 тех. ед от 0 до 500 тех.ед от 0 до 800 тех.ед от 0 до 1200 тех. ед
		K: от 0 до 500°С от 0 до 800°С от 0 до 1300°С от -200 до 1300°С от -200 до 400°С от 0 до 400°С от 0 до 500°С от 0 до 800°С	от 0 до 500 тех. ед от 0 до 800 тех. ед от 0 до 1300 тех.ед от -2000 до 13000 тех.ед от -2000 до 4000 тех.ед от 0 до 4000 тех.ед от 0 до 5000 тех.ед от 0 до 8000 тех.ед
		T: от-200 до 400°С от -200 до 200°С от 0 до 200°С от 0 до 400°С от -200 до 400°С от 0 до 400°С	от -200 до 400 тех. ед от -200 до 200 тех. ед от 0 до 200 тех. ед от 0 до 400 тех. ед от -2000 до 4000 тех.ед от 0 до 4000 тех.ед

Окончание таблицы 4

Тип модуля	Количество каналов	Сигналы		Пределы до-	Пределы допускаемой погрешности в рабочем диап. температур
		на входе	на выходе	пускаемой основной приведенной погрешности
L60TCTT4, L60TCTT4BW 2), 3)	4	B: от 0 до 1800°С	от 0 до 1800 тех. ед	± 0,3 % от диапазона измерений	± 0,7 % от диапазона измерений
		E:от-200 до 1000°С от 0 до 400°С от 0 до 700°С от 0 до 1000°С	от -2000 до 10000 тех. ед от 0 до 400 тех. ед от 0 до 7000 тех.ед от 0 до 1000 тех. ед
		N: от 0до 1000°С от 0до 1300°С	от 0до 10000 тех.ед от 0до 1300 тех.ед
Примечания 1 При включении функции масштабирования диапазон входного или выходного сигнала, выраженный в технических единицах может быть расширен до максимальных значений: от -32768 до 32767 технических единиц; 2 Погрешность канала компенсации температуры холодного спая ТП: ± 3 °С (при t спая ТП от -200 до -150 °С); ± 2 °С (при t спая ТП от -150 до -100°С); ± 1 °С (при t спая ТП выше -100 °С); 3 Погрешность ТП В нормируется от 400°С

Таблица 5 - Основные метрологические характеристики модулей контроллеров программируемых логических MELSEC серии Q

Тип модуля	Количество каналов	Сигналы		Пределы допускаемой основной при-вед. погрешности, %	Допускаемый температурный коэффициент, %/°С	Пределы допускаемой погрешности в рабоч. диап. температур, %
		на входе	на выходе, тех. единицы
Q64ADH	4	от 0 до 10 В	от 0 до 20000	± 0,1	-	± 0,2
		от 0 до 5 В
		от 1 до 5 В
		от -10 до 10 В	от -20000 до 20000
		от 0 до 20 мА	от 0 до 20000
		от 4 до 20 мА
Q66AD-DG	6	от 0 до 20 мА от 4 до 20 мА	от 0 до 12000	± 0,1	0,00714	-
Примечания 1 Значения допускаемых основной погрешности, температурного коэффициента или погрешности в рабочем диапазоне температур выражены в % от верхнего значения диапазона выходного сигнала; 2 При включении функции масштабирования диапазон выходного сигнала может быть расширен до максимальных значений: от -32768 до 32767 технических единиц

Рабочие условия применения:

от 0 до 55°С

до 95% без конденсации;

от минус 25°С до 75°С;

от 100 до (240+10%-15%) В; (50±1) Гц;

- температура окружающего воздуха (нормальная температура 25°С);

- относительная влажность

- температура хранения

- напряжение питания

- частота сети переменного тока

Габаритные размеры, масса и потребляемая мощность контроллеров зависят от количества и типов модулей, входящих в их состав.
