Номер по Госреестру СИ: 73548-18
73548-18 Установка поверочная для счетчиков газа
(УПСГ-1000)
Назначение средства измерений:
Установка поверочная для счетчиков газа УПСГ-1000 (далее - установка) предназначена для воспроизведения заданного объемного расхода и объема газа.

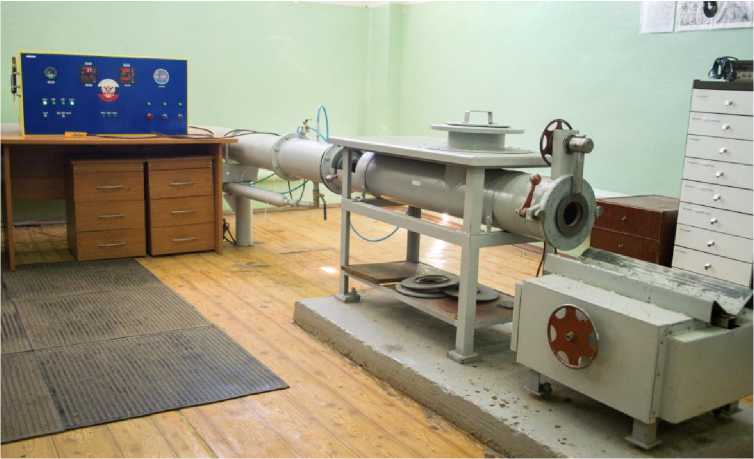

Внешний вид.
Установка поверочная для счетчиков газа
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 529872
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ЭКОМЕРА-15, ЭКО-15,
Производитель
Изготовитель - ОАО "Казанский опытно-экспериментальный завод "Прибор"
Страна - РОССИЯ
Населенный пункт - г.Казань
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№2723 от 2018.12.21 Об утверждении типов средств измерений
Наличие аналогов СИ: Установка поверочная для счетчиков газа (УПСГ-1000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО "Казанский опытно-экспериментальный завод "Прибор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22646-02 |
Установки поверочные для счетчиков газа, УПСГ-1600 ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
2 года | |
|
22646-02 |
Установки поверочные для счетчиков газа, УПСГ-1600 ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
2 года | |
|
24278-03 |
Установки поверочные для счетчиков газа, УПС-7,5 ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
2 года | |
|
24278-03 |
Установки поверочные для счетчиков газа, УПС-7,5 ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
2 года | |
|
24278-03 |
Установки поверочные для счетчиков газа, УПС-7,5 ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
2 года | |
|
24278-03 |
Установки поверочные для счетчиков газа, УПС-7,5 ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
2 года | |
|
24294-03 |
Установка поверочная для счетчиков газа, УПСГ-2500 ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
2 года | |
|
24610-03 |
Установка поверочная для счетчиков газа, УПСГ-1000 ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
2 года | |
|
25997-03 |
Установка поверочная для ротаметров и счетчиков газа, УПС-7,5-М ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
2 года | |
|
25997-03 |
Установка поверочная для ротаметров и счетчиков газа, УПС-7,5-М ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
2 года | |
|
26331-04 |
Установка для поверки счетчиков холодной и горячей воды с Ду от 15 до 50 мм, Акваметр-15М ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
1 год | |
|
30077-05 01.10.2010 |
Установки поверочные для счетчиков газа, УПС-7,5 ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
1 год | |
|
30355-05 |
Установка поверочная расходомерная, УПР-300 ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
1 год | |
|
30355-05 |
Установка поверочная расходомерная, УПР-300 ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
1 год | |
|
30355-05 |
Установка поверочная расходомерная, УПР-300 ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
1 год | |
|
30356-05 |
Установка поверочная для бытовых счетчиков газа, УПСГБ-16-А ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
ОТ МП |
2 года |
|
30356-05 |
Установка поверочная для бытовых счетчиков газа, УПСГБ-16-А ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
2 года | |
|
32547-06 |
Установка поверочная для счетчиков газа бытовых и ротаметров автоматизированная комплексная, УПСГБ-16АК ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
2 года | |
|
34542-07 |
Установка поверочная расходомерная автоматизированная, Акваметр-300 ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
1 год | |
|
35689-07 01.09.2012 |
Установки поверочные автоматизированные, УПСГ-2500 М ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
1 год | |
|
35690-07 |
Установка поверочная для расходомеров и счетчиков объемного и массового расхода жидкости, УП-600 ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
1 год | |
|
35691-07 |
Установка поверочная комплексная для расходомеров, счетчиков жидкости, преобразователей расхода теплосчетчиков, сужающих устройств, КПУ-750 ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
1 год | |
|
45898-10 |
Установка поверочная комплексная, КПУ-400 ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
ОТ |
1 год |
|
46053-11 |
Установка поверочная для поверки промышленных счетчиков газа, УПСГ-1000 ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
ОТ |
2 года |
|
53277-13 22.04.2018 |
Установки поверочные, УПР-50 ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
ОТ |
1 год |
|
53278-13 22.04.2018 |
Установки поверочные комплексные, КПУ ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
ОТ |
1 год |
|
58090-14 08.08.2019 |
Установки для поверки электронных корректоров объема природного газа, УПЭК ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
ОТ |
2 года |
|
59450-14 |
Установки поверочные, УПР-50М ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
ОТ |
1 год |
|
59598-14 |
Установка поверочная передвижная, УП-ТМ ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
ОТ МП |
1 год |
|
60282-15 |
Установка поверочная для поверки и калибровки средств измерений расхода газа, Нет данных ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
ОТ МП |
2 года |
|
65985-16 14.12.2021 |
Установки поверочные для счетчиков газа, УПСГ-БП ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
ОТ МП |
2 года |
|
67946-17 |
Установка поверочная, УПС-7,5 ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
ОТ МП |
2 года |
|
73548-18 |
Установка поверочная для счетчиков газа, УПСГ-1000 ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
ОТ МП |
2 года |
|
77362-20 03.02.2025 |
Установки поверочные, УПР ОАО "Казанский опытно-экспериментальный завод "Прибор" (РОССИЯ г.Казань) |
ОТ МП |
1 год |
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Кто поверяет Установка поверочная для счетчиков газа (УПСГ-1000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИР" (RA.RU.311285) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "МЕТРСЕРВИС" (RA.RU.311187) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "СПЕЦГИДРОСЕРВИС" (RA.RU.312180) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Установка поверочная для счетчиков газа (УПСГ-1000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установке поверочной для счетчиков газа УПСГ-1000
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
Поверка
Поверкаосуществляется по документу МП 0818-13-2018 «Инструкция. ГСИ. Установка поверочная для счетчиков газа УПСГ-1000. Методика поверки», утвержденному ФГУП «ВНИИР» 20.08.2018 г.
Основные средства поверки:
- государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2017 по ГОСТ Р 8.618-2014, диапазон воспроизведения единиц объемного расхода газа от 0,0003 до 16000 м3/ч, СКО от 0,01 до 0,03 %, НСП от 0,05 до 0,12 %.
Знак поверки наносится на свидетельство о поверке установки.
Изготовитель
Открытое акционерное общество «Казанский опытно-экспериментальный завод «Прибор» (ОАО «Казанский ОЭЗ «Прибор»)
ИНН 1660064700
Адрес: 420029, г. Казань, ул. Журналистов, 24А
Тел.: (843) 295-11-25
Факс: (843) 272-07-62
Е-mail: zavodpribor@mail.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)Адрес: Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»
Тел.:(843) 272-70-62
Факс: (843) 272-00-32
Е-mail: office@vniir.org
Web-сайт: www.vniir.org
Принцип действия установки основан на сравнении пропущенного через установку контрольного объёма воздуха с показаниями поверяемого средства измерений, включенного последовательно в измерительную магистраль.
В качестве рабочей (поверочной) среды используется воздух, забираемый из помещения, где проходит поверка.
Установка применяется для поверки промышленных расходомеров и счетчиков газа в диапазоне воспроизводимых расходов установки.
В качестве эталонных преобразователей расхода в установке применяются критические сопла. Создание требуемого значения расхода воздуха осуществляется включением одного критического сопла с требуемой расходной характеристикой.
Установка состоит из соплового блока, пульта управления и измерений параметров, прямых участков трубопровода, трех компрессоров, соединительных трубопроводов, монтажного стола.
В состав соплового блока входят набор критических сопел и узел крепления сопла в измерительной магистрали установки.
В состав пульта управления и измерений параметров входят следующие средства измерений параметров рабочей (поверочной) среды в процессе поверки:
-
- счетчик импульсов микропроцессорный СИ8 (регистрационный № 28696-10) в количестве 2 шт.;
-
- датчик давления МИДА-13П (регистрационный № 17636-03);
-
- датчик давления Метран-150 (регистрационный № 32854-09);
-
- измеритель влажности и температуры ИВТМ-7 (регистрационный № 15500-07) мод. ИВТМ-7МК-С с преобразователем ИПВТ-03;
-
- манометр цифровой ДМ5002Г (регистрационный № 26407-08);
-
- измеритель-регулятор микропроцессорный ТРМ202 (регистрационный № 32478-11).
Компрессоры предназначены для создания требуемого расхода и поддержания необходимой величины вакуума за критическими соплами.
Общий вид установки представлен на рисунке 1.
Пломбирование установки не предусмотрено. Обеспечена возможность пломбирования, нанесения знаков поверки в виде оттисков поверительных клейм или наклеек на средства измерений, входящие в состав установки.
Рисунок 1 - Общий вид установки поверочной для счетчиков газа УПСГ-1000
Комплектность установки поверочной для счетчиков газа УПСГ-1000 приведена в таблице 3.
Таблица 3 - Комплектность установки
|
Наименование |
Заводской номер/ Обозначение |
Количество |
|
Установка поверочная для счетчиков газа УПСГ-1000 |
34 |
1 шт. |
|
Установка поверочная для счетчиков газа УПСГ-1000. Руководство по эксплуатации. |
ОЭЗП 004.00.00.00-01 РЭ |
1 экз. |
|
Установка поверочная для счетчиков газа УПСГ-1000. Паспорт. |
ОЭЗП 004.00.00.00-01ПС |
1 экз. |
|
Инструкция. ГСИ. Установка поверочная для счетчиков газа УПСГ-1000. Методика поверки. |
МП 0818-13-2018 |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения объемного расхода, м3/ч |
от 4 до 900 |
|
Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95, % |
±0,3 |
|
Поверочная среда |
атмосферный воздух |
|
Диапазон температуры поверочной среды, °С |
от +10 до +30 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество одновременно поверяемых счётчиков газа, шт. |
1 |
|
Диаметры условных проходов поверяемых счетчиков газа, мм |
от 50 до 200 |
|
Напряжение питающей сети переменного тока, В | |
|
- компрессоров |
4-10% 380-15% |
|
- пульта управления и измерений параметров |
4-10% 220-15% |
|
Потребляемая мощность, кВт, не более | |
|
- компрессоров |
33 |
|
- пульта управления и измерений параметров |
0,5 |
|
Частота питающей сети, Гц |
50±1 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
18000 |
|
Условия эксплуатации: | |
|
температура окружающего воздуха, оС |
от +10 до +30 |
|
относительная влажность, % |
от 30 до 80 |
|
атмосферное давление, кПа |
от 84 до 106,7 |
