Номер по Госреестру СИ: 73703-18
73703-18 Датчики горючих и токсичных газов, кислорода и диоксида углерода
(ТХ6363, ТХ6373, ТХ6383, ТХ6386, ТХ6387)
Назначение средства измерений:
Датчики горючих и токсичных газов, кислорода и диоксида углерода ТХ6363, ТХ6373, ТХ6383, ТХ6386, ТХ6387 предназначены для измерений объемной доли вредных, горючих газов (метан, водород), кислорода и диоксида углерода в газовых средах.
Внешний вид.
Датчики горючих и токсичных газов, кислорода и диоксида углерода
Рисунок № 1
Внешний вид.
Датчики горючих и токсичных газов, кислорода и диоксида углерода
Рисунок № 2
Внешний вид.
Датчики горючих и токсичных газов, кислорода и диоксида углерода
Рисунок № 3
Внешний вид.
Датчики горючих и токсичных газов, кислорода и диоксида углерода
Рисунок № 4
Внешний вид.
Датчики горючих и токсичных газов, кислорода и диоксида углерода
Рисунок № 5
Внешний вид.
Датчики горючих и токсичных газов, кислорода и диоксида углерода
Рисунок № 6
Программное обеспечение
Датчики имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов и сигнализации о достижении пороговых значений в газовых средах.
Встроенное ПО разработано изготовителем специально для решения задач измерения объемной доли определяемого компонента и обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от первичного измерительного преобразователя (сенсора);
- отображение результатов измерений на встроенном дисплее;
- формирование выходных аналогового и релейного (в зависимости от модели) сигналов;
- настройку нулевых показаний и чувствительности датчиков;
- диагностику аппаратной части датчика и целостности встроенного ПО.
Встроенное ПО датчиков реализует следующие расчетные алгоритмы:
1) вычисление значений объемной доли определяемого компонента на основании данных от первичного преобразователя;
2) вычисление значений выходных сигналов.
ПО датчиков TX6386, TX6387 идентифицируется при включении питания посредством вывода на дисплей номера версии. ПО датчиков TX6363, TX6373, TX6383 указано на наклейке на микропроцессоре платы и модуля сенсора.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик датчиков.
Датчики имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты по Р 50.2.077-2014: «низкий» для ТХ6363, ТХ6373, ТХ6383, «высокий» для ТХ6386, ТХ6387.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
Идентиф икационные данные (признаки) |
Значение | ||||||||
ТХ6363 |
ТХ6373 |
ТХ6383 |
ТХ6386 / ТХ6387 | ||||||
Идентиф икационное наименование ПО |
FW display, хх ' |
Gas head хх ' |
FW display, хх |
FW module, хх |
FW output |
FW display, хх |
FW module, хх |
FW output |
Methane Monitor IECEX |
Номер версии (идентификационный номер) ПО 2) |
V1.0 |
V1.5 |
V1.9 |
V1.4 |
V1.5 |
V1.7 |
V1.6 |
V1.4 |
V1.08 |
Символы «хх» в обозначении номера версии встроенного ПО - диапазон измерений и химическая формула определяемого компонента. 2) Номер версии ПО должен быть не ниже указанного в таблице. |
Лист № 5
Всего листов 10
Знак утверждения типа
Знак утверждения типаМесто пломбирования (любой из вин-
TROLEXk
Stockport,UK. SN7 5Р> www.trolex.com
ТХ6363.01.12.253 Датчик Зиоксийц ijz, ТС RU C-RU.ATI5.BAW РО Ex ia I Mo. X .
Тса.5 = -10’С ...
Сер М» 5«1? Год
а) Датчик модели ТХ6363 б) Датчик модели ТХ6373
в) Датчик модели ТХ6383
■ ,
Минин
а л% ов.
|1рт>:Ли)ено 8 Рогам
- ООО “ПРОМТЕ,X* jy-26516-C02-l?S83343-2J S
Calibrated оп;1 И 7.'20-8
/7-, Calibrate before: 10'1)1
I Trole* LM. ж? 5DY.1

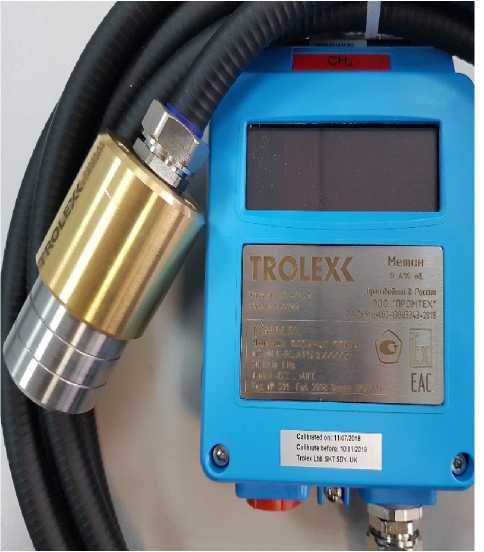

г) Датчик модели ТХ6386
Место пломбирования
Знак утверждения типа

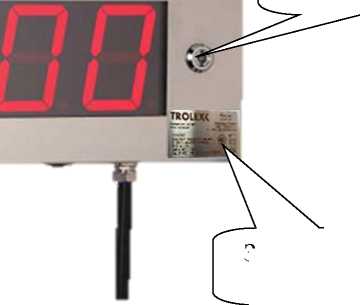

д) Датчик модели ТХ6387
Рисунок 1 - Общий вид датчиков, схема пломбирования корпуса от несанкционированного доступа и размещение знака утверждения типа
Программное обеспечениеДатчики имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов и сигнализации о достижении пороговых значений в газовых средах.
Встроенное ПО разработано изготовителем специально для решения задач измерения объемной доли определяемого компонента и обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от первичного измерительного преобразователя (сенсора);
- отображение результатов измерений на встроенном дисплее;
- формирование выходных аналогового и релейного (в зависимости от модели) сигналов;
- настройку нулевых показаний и чувствительности датчиков;
- диагностику аппаратной части датчика и целостности встроенного ПО.
Встроенное ПО датчиков реализует следующие расчетные алгоритмы:
1) вычисление значений объемной доли определяемого компонента на основании данных от первичного преобразователя;
2) вычисление значений выходных сигналов.
ПО датчиков TX6386, TX6387 идентифицируется при включении питания посредством вывода на дисплей номера версии. ПО датчиков TX6363, TX6373, TX6383 указано на наклейке на микропроцессоре платы и модуля сенсора.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик датчиков.
Датчики имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты по Р 50.2.077-2014: «низкий» для ТХ6363, ТХ6373, ТХ6383, «высокий» для ТХ6386, ТХ6387.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
Идентиф икационные данные (признаки) |
Значение | ||||||||
ТХ6363 |
ТХ6373 |
ТХ6383 |
ТХ6386 / ТХ6387 | ||||||
Идентиф икационное наименование ПО |
FW display, хх ' |
Gas head хх ' |
FW display, хх |
FW module, хх |
FW output |
FW display, хх |
FW module, хх |
FW output |
Methane Monitor IECEX |
Номер версии (идентификационный номер) ПО 2) |
V1.0 |
V1.5 |
V1.9 |
V1.4 |
V1.5 |
V1.7 |
V1.6 |
V1.4 |
V1.08 |
Символы «хх» в обозначении номера версии встроенного ПО - диапазон измерений и химическая формула определяемого компонента. 2) Номер версии ПО должен быть не ниже указанного в таблице. |
Лист № 5
Всего листов 10 Метрологические и технические характеристики
Таблица 2 - Основные метрологические характеристики датчиков
Модель датчика |
Определяемый компонент / принцип измерений 1) |
Диапазон показаний объемной доли определяемого компо нента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной 2) погрешности (абсолютной, приведенной 3) или относительной) |
Предел допускаемого времени уста-новле-ния выходного сигнала, с |
Цена деления наимень шего разряда дисплея |
TX6386, TX6387 |
CH4 / ТХ |
от 0 до 4 % |
от 0 до 2,5 % |
± 0,1 % (об.д.) |
15 (T0,63) 20 (T0,9) |
0,01 % |
TX6363 |
CH4 / ИК |
от 0 до 5 % |
от 0 до 2 % включ. св. 2 до 5 % |
±0,1 % (об.д.) ±5 % отн. |
15 (T0,63) |
0,01 % |
от 0 до 100 % |
от 0 до 60 % включ. св. 60 до 100 % |
±3 % (об.д.) ±5 % отн. |
20 (T0,63) |
0,1 % | ||
CO2 / ИК |
от 0 до 2 % |
от 0 до 2 % |
±10 % прив. |
20 (T0,63) |
0,01 % | |
от 0 до 5 % |
от 0 до 5 % |
±10 % прив. |
20 (T0,63) |
0,01 % | ||
TX6373 |
CO / ЭХ |
от 0 до 50 млн-1 от 0 до 250 млн-1 от 0 до 500 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 50 млн-1 св. 20 до 250 млн-1 св. 20 до 500 млн-1 |
±15 % прив. ±15 % отн. ±15 % отн. ±15 % отн. |
20 (T0,63) |
0,1 млн-1 |
H2S / ЭХ |
от 0 до 50 млн-1 |
от 0 до 10 млн-1 включ. св. 10 до 50 млн-1 |
±20 % прив. ±20 % отн. |
20 (T0,63) |
0,1 млн-1 | |
SO2 / ЭХ |
от 0 до 20 млн-1 |
от 0 до 5 млн-1 св. 5 до 20 млн-1 |
±20 % прив. ±20 % отн. |
20 (T0,63) |
0,1 млн-1 | |
NO2 / ЭХ |
от 0 до 20 млн-1 |
от 0 до 1 млн-1 включ. св. 1 до 20 млн-1 |
±20 % прив. ±20 % отн. |
20 (T0,63) |
0,1 млн-1 | |
Cl2 / ЭХ 4) |
от 0 до 10 млн-1 |
от 0 до 1 млн-1 включ. св. 1 до 10 млн-1 |
±20 % прив. ±20 % отн. |
20 (T0,63) |
0,1 млн-1 | |
O2 / ЭХ |
от 0 до 25 % |
от 0 до 5 % включ. св. 5 до 25 % |
±4 % прив. ±4 % отн. |
30 (T0,63) |
0,1 % | |
NO / ЭХ 4) |
от 0 до 100 млн-1 |
от 0 до 10 млн-1 включ. св. 10 до 100 млн-1 |
±20 % прив. ±20 % отн. |
20 (T0,63) |
0,1 млн-1 | |
H2 / ЭХ |
от 0 до 1000 млн-1 |
от 0 до 1000 млн-1 |
±10 % прив. |
70 (T0,63) |
1 млн-1 | |
TX6383 |
CH4 / ТХ |
от 0 до 4,0 % |
от 0 до 2,5 % |
±0,1 % (об.д.) |
15 (T0,63) |
0,01 % |
от 0 до 5,0 % |
от 0 до 2,5 % |
±0,1 % (об.д.) |
15 (T0,63) |
0,01 % |
Продолжение таблицы 2.
Модель датчика |
Определяемый компонент / принцип измерений 1) |
Диапазон показаний объемной доли определяемого компо нента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной 2) погрешности (абсолютной, приведенной 3) или относительной) |
Предел допускаемого времени уста-новле-ния выходного сигнала, с |
Цена деления наимень шего разряда дисплея |
TX6383 |
CH4 / ТХ |
от 0 до 100 % НКПР 5) |
от 0 до 50 % НКПР |
±4 % НКПР |
15 (Т0,63) |
1 % НКПР |
H2 / ТХ |
от 0 до 4,0 % |
от 0 до 2,0 % |
±0,1 % (об.д.) |
15 (Т0,63) |
0,01 % | |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±4 % НКПР |
15 (Т0,63) |
1 % НКПР | ||
|
Таблица 3 - Диапазоны измерений, пределы допускаемой погрешности датчиков с электрохимическими сенсорами, предназначенными для контроля предельно допустимых концентрации (ПДК) вредных газов в воздухе рабочей зоны (в соответствии с Постановлением Правительства РФ от 16.11.2020 г. № 1847)
Определяемый компонент / тип сенсора |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой погрешности | |
приведенной, % |
относительной, % | ||
CO / ЭХ 1) |
от 0 до 20 млн-1 включ. |
±25 |
- |
св. 20 до 50 млн-1 |
- |
±25 | |
св. 20 до 250 млн-1 |
- |
±25 | |
св. 20 до 500 млн-1 |
- |
±25 | |
NO2 / ЭХ 2) |
от 0 до 1 млн-1 |
±20 |
- |
св. 1 до 20 млн-1 |
- |
±20 | |
H2S / ЭХ 2) |
от 0 до 10 млн-1 включ. |
±20 |
- |
св. 10 до 50 млн-1 |
- |
±20 |
Продолжение таблицы 3.
Определяемый компонент / тип сенсора |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой погрешности | |
приведенной, % |
относительной, % | ||
SO2 / ЭХ 2) |
от 0 до 5 млн-1 |
±20 |
- |
св. 5 до 20 млн-1 |
- |
±20 | |
|
Таблица 4 - Метрологические характеристики датчиков
Наименование характеристики |
Значение |
Предел допускаемой вариации выходного сигнала датчиков, в долях от предела допускаемой основной погрешности: - TX6363 |
0,3 |
- TX6373, TX6383, TX6386, TX6387 |
0,5 |
Пределы допускаемой дополнительной погрешности датчиков от изменения температуры окружающей среды на каждые 10 oC в пределах условий эксплуатации относительно условий определения основной погрешности, в долях от предела допускаемой основной погрешности: - TX6363 |
±0,5 |
- TX6373 |
±1,0 |
- TX6383, TX6386, TX6387 |
±1,0 |
Пределы допускаемой дополнительной погрешности датчиков от изменения влажности среды в условиях эксплуатации относительно условий определения основной погрешности, в долях от предела допускаемой основной погрешности |
±0,5 |
Время прогрева датчиков, мин, не более - TX6363 |
10 |
- TX6373 |
10 |
- TX6383, TX6386, TX6387 |
5 |
Пределы допускаемого изменения выходного сигнала датчика за 30 сут. непрерывной работы, в долях от предела допускаемой основной погрешности: - TX6363 |
±0,5 |
- TX6373 |
±1,0 |
- TX6383, TX6386, TX6387 |
±1,0 |
Диапазон задания порогов срабатывания сигнализации (для TX6386, TX6387), объемная доля определяемого компонента, % |
от 0,5 до 2,5 |
Предел допускаемой погрешности срабатывания сигнализации (для TX6386, TX6387): - объемная доля определяемого компонента, % |
±0,1 |
- довзрывоопасная концентрация определяемого компонента, % НКПР |
±1 |
Таблица 5 - Основные технические характеристики датчиков
Наименование характеристики |
Значение |
Электрическое питание датчиков осуществляется (номинальное значение) постоянным током напряжением, В |
12 или 24 1) |
Потребляемый датчиками электрический ток, мА, не более: - TX6363 |
120 |
- TX6373 |
24 |
- TX6383 |
100 |
- TX6386, TX6387 |
160 |
Габаритные размеры и масса датчиков |
приведены в таблице 6 |
Средний срок службы, лет |
5 2) |
Средняя наработка до отказа, ч |
24 000 |
Датчики выполнены во взрывозащищенном исполнении и соответствуют требованиям технического регламента ТС ТР 012/2011, ГОСТ 12.2.007.0-75, ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-112011), ГОСТ Р МЭК 60079-18-2012, маркировка взрывозащиты 3): - TX6363 |
РО Ех ia I Ма X |
- TX6373 |
РО Ех ia I Ма, 0Ех ia ПС T4 Ga X |
- TX6383 |
РО Ех ia I Ма X |
- TX6386, TX6387 |
РО Ех ia I Ма |
Степень защиты от проникновения пыли и влаги по ГОСТ 14254-2015 (корпус датчика / входное отверстие для газа): - TX6363 |
IP66 / IP52 |
- TX6373, TX6383 |
IP66 / IP54 |
- TX6386, TX6387 |
IP65 / IP54 |
1) Значение номинального напряжения питания (12 В или 24 В) и вид выходного аналогово- | |
го сигнала (от 4 до 20 мА, от 0,4 до 2 В, от 5 до 15 Гц) указаны на табличке, расположенной с | |
внутренней стороны крышки датчика. 2) Без учета срока службы первичных измерительных преобразователей (сенсоров). | |
3) Маркировка взрывозащиты указана согласно сертификату соответствия № ТС RU C- | |
RU.AT15.B.01281 от 10.09.2018 г., выдан ООО «РПН СФЕРА». |
Таблица 6 - Габаритные размеры и масса датчиков
Модель датчика |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
высота |
ширина |
глубина | ||
TX6363, TX6373, TX6383 * |
250 |
110 |
63 |
0,45 |
TX6386 * |
189 |
110 |
65 | |
TX6387 * |
420 |
200 |
106 | |
* Без учета размеров и массы выносного датчика. |
Таблица 7 - Условия эксплуатации датчиков
Модель датчика |
Диапазон температуры окружающей среды, ОС |
Диапазон относительной влажности при температуре 35ОС, % (без конденсации влаги) |
Диапазон атмо сферного давления, кПа |
TX6363 |
от -10 до +40 |
от 0 до 95 |
от 90 до 110 |
TX6373 |
от -10 до +40 | ||
TX6383 |
от -10 до +40 | ||
TX6386, TX6387 |
от -10 до +40 |
наносится на табличку под крышкой корпуса датчика методом наклейки и на титульный лист руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделах 5 - 8 документов TX6363.00.00 РЭ, TX6373.00.00 РЭ, TX6383.00.00 РЭ и разделах 3 - 6 документа ТХ6386/ТХ6387.00.00 РЭ
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам горючих и токсичных газов, кислорода и диоксида углерода ТХ6363, ТХ6373, ТХ6383, ТХ6386, ТХ6387Приказ Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Постановление Правительства РФ от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ТУ-26.51.6-002-13883343-2018 Датчики горючих и токсичных газов, кислорода и диоксида углерода ТХ6363, ТХ6373, ТХ6383, ТХ6386, ТХ6387. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Промышленные технологии»
(ООО «ПРОМТЕХ»)
ИНН 7703425337
Адрес: 121069, г. Москва, Никитская Б. улица, 50А/5, этаж 2, пом. I, комн. 4.
Телефон: (495) 225-48-29, 461-16-01, факс: (495) 465-02-31
Web-сайт: www.promtex.ru
E-mail: info@promtex.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Принцип действия датчика определяется входящим в его состав первичным измерительным преобразователем (сенсором):
- термокаталитический (TX6383, TX6386, TX6387), основанный на эффекте изменения сопротивления каталитически активного чувствительного элемента сенсора вследствие окисления на нем молекул горючего газа кислородом воздуха;
- оптический инфракрасный недисперсионный (TX6363), основанный на измерении поглощения инфракрасного излучения на двух длинах волн, соответствующей полосе поглощения определяемого компонента и вне ее;
- электрохимический (TX6373, TX6373.84), основанный на эффекте возникновения разности потенциалов на электродах сенсора вследствие электрохимической реакции между молекулами определяемого компонента и электролитом.
Способ отбора пробы - диффузионный.
Конструктивно датчики выполнены одноблочными (возможно исполнение с выносным сенсором), материал корпуса композит на основе поликарбоната и нержавеющей стали для моделей TX6363, TX6373, TX6383, TX6386, нержавеющая сталь для TX6387. Датчики моделей TX6373, TX6383 и TX6386 могут комплектоваться выносным первичным измерительным преобразователем по дополнительному заказному коду «.84», указываемому после указания модели: TX6373.84, TX6383.84 и TX6386.84.
Датчики обеспечивают выполнение следующих функций:
-
- непрерывное измерение содержания определяемого компонента;
-
- отображение результатов измерений на встроенном дисплее (жидкокристаллическом для TX6363, TX6373, TX6383, светодиодном повышенной яркости для TX6386, TX6387);
-
- формирование унифицированного выходного аналогового сигнала (от 4 до 20 мА, от 0,4 до 2 В, от 5 до 15 Гц - в зависимости от модели и исполнения, кроме TX6386 и TX6387);
-
- формирование выходного релейного сигнала (для TX6386 и TX6387).
-
- диагностику состояния датчика.
Заводской (серийный) номер и знак утверждения типа наносятся на табличку, расположенную на лицевой стороне корпуса датчика. Знак поверки наносится на свидетельство о поверке (при его оформлении) и/или в Руководство по эксплуатации.
Общий вид датчиков, схема пломбирования корпуса от несанкционированного доступа и размещение знака утверждения типа представлены на рисунке 1.
2018 Зак<п N*(
Знак утверждения типа
Место пломбирования (любой из вин-
TROLEXk
Stockport,UK. SN7 5Р> www.trolex.com
ТХ6363.01.12.253 Датчик Зиоксийц ijz, ТС RU C-RU.ATI5.BAW РО Ex ia I Mo. X .
Тса.5 = -10’С ...
Сер М» 5«1? Год
а) Датчик модели ТХ6363 б) Датчик модели ТХ6373
в) Датчик модели ТХ6383
■ ,
Минин
а л% ов.
|1рт>:Ли)ено 8 Рогам
- ООО “ПРОМТЕ,X* jy-26516-C02-l?S83343-2J S
Calibrated оп;1 И 7.'20-8
/7-, Calibrate before: 10'1)1
I Trole* LM. ж? 5DY.1
г) Датчик модели ТХ6386
Место пломбирования
Знак утверждения типа
д) Датчик модели ТХ6387
Рисунок 1 - Общий вид датчиков, схема пломбирования корпуса от несанкционированного доступа и размещение знака утверждения типа
Таблица 8 - Комплектность датчиков горючих и токсичных газов, кислорода и диоксида углерода ТХ6363, ТХ6373, ТХ6383, ТХ6386, ТХ6387
Наименование |
Обозначение |
Количество |
Примечание |
Датчик горючих и токсичных газов, кислорода и диоксида углерода ТХ6363, ТХ6373, ТХ6383, ТХ6386, ТХ6387 |
TX6363.XX.XX.XXX или TX6373.XX.XX.XXX или TX6363.84.XX.XX.XXX или TX6383.XX.XX.XXX или TX6373.84.XX.XX.XXX или TX6386.83.XXX или TX6386.84.XXX или TX6387.XXX 1)1 |
1 шт. |
Исполнение датчика по заказу |
Руководство по эксплуатации |
TX6363.00.00 РЭ или TX6373.00.00 РЭ или TX6383.00.00 РЭ или TX6386/ТХ6387.00.00 РЭ |
1 экз. |
Не менее 1 экз. на партию |
Комплект принадлежностей |
- |
1 компл. | |
1) Цифрами на месте символов XX, XXX в обозначении исполнения датчика закодированы условия применения датчика во взрывоопасных зонах, вид выходного сигнала, определяемый компонент и диапазон измерений. |
Таблица 2 - Основные метрологические характеристики датчиков
Модель датчика |
Определяемый компонент / принцип измерений 1) |
Диапазон показаний объемной доли определяемого компо нента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной 2) погрешности (абсолютной, приведенной 3) или относительной) |
Предел допускаемого времени уста-новле-ния выходного сигнала, с |
Цена деления наимень шего разряда дисплея |
TX6386, TX6387 |
CH4 / ТХ |
от 0 до 4 % |
от 0 до 2,5 % |
± 0,1 % (об.д.) |
15 (T0,63) 20 (T0,9) |
0,01 % |
TX6363 |
CH4 / ИК |
от 0 до 5 % |
от 0 до 2 % включ. св. 2 до 5 % |
±0,1 % (об.д.) ±5 % отн. |
15 (T0,63) |
0,01 % |
от 0 до 100 % |
от 0 до 60 % включ. св. 60 до 100 % |
±3 % (об.д.) ±5 % отн. |
20 (T0,63) |
0,1 % | ||
CO2 / ИК |
от 0 до 2 % |
от 0 до 2 % |
±10 % прив. |
20 (T0,63) |
0,01 % | |
от 0 до 5 % |
от 0 до 5 % |
±10 % прив. |
20 (T0,63) |
0,01 % | ||
TX6373 |
CO / ЭХ |
от 0 до 50 млн-1 от 0 до 250 млн-1 от 0 до 500 млн-1 |
от 0 до 20 млн-1 включ. св. 20 до 50 млн-1 св. 20 до 250 млн-1 св. 20 до 500 млн-1 |
±15 % прив. ±15 % отн. ±15 % отн. ±15 % отн. |
20 (T0,63) |
0,1 млн-1 |
H2S / ЭХ |
от 0 до 50 млн-1 |
от 0 до 10 млн-1 включ. св. 10 до 50 млн-1 |
±20 % прив. ±20 % отн. |
20 (T0,63) |
0,1 млн-1 | |
SO2 / ЭХ |
от 0 до 20 млн-1 |
от 0 до 5 млн-1 св. 5 до 20 млн-1 |
±20 % прив. ±20 % отн. |
20 (T0,63) |
0,1 млн-1 | |
NO2 / ЭХ |
от 0 до 20 млн-1 |
от 0 до 1 млн-1 включ. св. 1 до 20 млн-1 |
±20 % прив. ±20 % отн. |
20 (T0,63) |
0,1 млн-1 | |
Cl2 / ЭХ 4) |
от 0 до 10 млн-1 |
от 0 до 1 млн-1 включ. св. 1 до 10 млн-1 |
±20 % прив. ±20 % отн. |
20 (T0,63) |
0,1 млн-1 | |
O2 / ЭХ |
от 0 до 25 % |
от 0 до 5 % включ. св. 5 до 25 % |
±4 % прив. ±4 % отн. |
30 (T0,63) |
0,1 % | |
NO / ЭХ 4) |
от 0 до 100 млн-1 |
от 0 до 10 млн-1 включ. св. 10 до 100 млн-1 |
±20 % прив. ±20 % отн. |
20 (T0,63) |
0,1 млн-1 | |
H2 / ЭХ |
от 0 до 1000 млн-1 |
от 0 до 1000 млн-1 |
±10 % прив. |
70 (T0,63) |
1 млн-1 | |
TX6383 |
CH4 / ТХ |
от 0 до 4,0 % |
от 0 до 2,5 % |
±0,1 % (об.д.) |
15 (T0,63) |
0,01 % |
от 0 до 5,0 % |
от 0 до 2,5 % |
±0,1 % (об.д.) |
15 (T0,63) |
0,01 % |
Продолжение таблицы 2.
Модель датчика |
Определяемый компонент / принцип измерений 1) |
Диапазон показаний объемной доли определяемого компо нента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной 2) погрешности (абсолютной, приведенной 3) или относительной) |
Предел допускаемого времени уста-новле-ния выходного сигнала, с |
Цена деления наимень шего разряда дисплея |
TX6383 |
CH4 / ТХ |
от 0 до 100 % НКПР 5) |
от 0 до 50 % НКПР |
±4 % НКПР |
15 (Т0,63) |
1 % НКПР |
H2 / ТХ |
от 0 до 4,0 % |
от 0 до 2,0 % |
±0,1 % (об.д.) |
15 (Т0,63) |
0,01 % | |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±4 % НКПР |
15 (Т0,63) |
1 % НКПР | ||
|
Таблица 3 - Диапазоны измерений, пределы допускаемой погрешности датчиков с электрохимическими сенсорами, предназначенными для контроля предельно допустимых концентрации (ПДК) вредных газов в воздухе рабочей зоны (в соответствии с Постановлением Правительства РФ от 16.11.2020 г. № 1847)
Определяемый компонент / тип сенсора |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой погрешности | |
приведенной, % |
относительной, % | ||
CO / ЭХ 1) |
от 0 до 20 млн-1 включ. |
±25 |
- |
св. 20 до 50 млн-1 |
- |
±25 | |
св. 20 до 250 млн-1 |
- |
±25 | |
св. 20 до 500 млн-1 |
- |
±25 | |
NO2 / ЭХ 2) |
от 0 до 1 млн-1 |
±20 |
- |
св. 1 до 20 млн-1 |
- |
±20 | |
H2S / ЭХ 2) |
от 0 до 10 млн-1 включ. |
±20 |
- |
св. 10 до 50 млн-1 |
- |
±20 |
Продолжение таблицы 3.
Определяемый компонент / тип сенсора |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой погрешности | |
приведенной, % |
относительной, % | ||
SO2 / ЭХ 2) |
от 0 до 5 млн-1 |
±20 |
- |
св. 5 до 20 млн-1 |
- |
±20 | |
|
Таблица 4 - Метрологические характеристики датчиков
Наименование характеристики |
Значение |
Предел допускаемой вариации выходного сигнала датчиков, в долях от предела допускаемой основной погрешности: - TX6363 |
0,3 |
- TX6373, TX6383, TX6386, TX6387 |
0,5 |
Пределы допускаемой дополнительной погрешности датчиков от изменения температуры окружающей среды на каждые 10 oC в пределах условий эксплуатации относительно условий определения основной погрешности, в долях от предела допускаемой основной погрешности: - TX6363 |
±0,5 |
- TX6373 |
±1,0 |
- TX6383, TX6386, TX6387 |
±1,0 |
Пределы допускаемой дополнительной погрешности датчиков от изменения влажности среды в условиях эксплуатации относительно условий определения основной погрешности, в долях от предела допускаемой основной погрешности |
±0,5 |
Время прогрева датчиков, мин, не более - TX6363 |
10 |
- TX6373 |
10 |
- TX6383, TX6386, TX6387 |
5 |
Пределы допускаемого изменения выходного сигнала датчика за 30 сут. непрерывной работы, в долях от предела допускаемой основной погрешности: - TX6363 |
±0,5 |
- TX6373 |
±1,0 |
- TX6383, TX6386, TX6387 |
±1,0 |
Диапазон задания порогов срабатывания сигнализации (для TX6386, TX6387), объемная доля определяемого компонента, % |
от 0,5 до 2,5 |
Предел допускаемой погрешности срабатывания сигнализации (для TX6386, TX6387): - объемная доля определяемого компонента, % |
±0,1 |
- довзрывоопасная концентрация определяемого компонента, % НКПР |
±1 |
Таблица 5 - Основные технические характеристики датчиков
Наименование характеристики |
Значение |
Электрическое питание датчиков осуществляется (номинальное значение) постоянным током напряжением, В |
12 или 24 1) |
Потребляемый датчиками электрический ток, мА, не более: - TX6363 |
120 |
- TX6373 |
24 |
- TX6383 |
100 |
- TX6386, TX6387 |
160 |
Габаритные размеры и масса датчиков |
приведены в таблице 6 |
Средний срок службы, лет |
5 2) |
Средняя наработка до отказа, ч |
24 000 |
Датчики выполнены во взрывозащищенном исполнении и соответствуют требованиям технического регламента ТС ТР 012/2011, ГОСТ 12.2.007.0-75, ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-112011), ГОСТ Р МЭК 60079-18-2012, маркировка взрывозащиты 3): - TX6363 |
РО Ех ia I Ма X |
- TX6373 |
РО Ех ia I Ма, 0Ех ia ПС T4 Ga X |
- TX6383 |
РО Ех ia I Ма X |
- TX6386, TX6387 |
РО Ех ia I Ма |
Степень защиты от проникновения пыли и влаги по ГОСТ 14254-2015 (корпус датчика / входное отверстие для газа): - TX6363 |
IP66 / IP52 |
- TX6373, TX6383 |
IP66 / IP54 |
- TX6386, TX6387 |
IP65 / IP54 |
1) Значение номинального напряжения питания (12 В или 24 В) и вид выходного аналогово- | |
го сигнала (от 4 до 20 мА, от 0,4 до 2 В, от 5 до 15 Гц) указаны на табличке, расположенной с | |
внутренней стороны крышки датчика. 2) Без учета срока службы первичных измерительных преобразователей (сенсоров). | |
3) Маркировка взрывозащиты указана согласно сертификату соответствия № ТС RU C- | |
RU.AT15.B.01281 от 10.09.2018 г., выдан ООО «РПН СФЕРА». |
Таблица 6 - Габаритные размеры и масса датчиков
Модель датчика |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
высота |
ширина |
глубина | ||
TX6363, TX6373, TX6383 * |
250 |
110 |
63 |
0,45 |
TX6386 * |
189 |
110 |
65 | |
TX6387 * |
420 |
200 |
106 | |
* Без учета размеров и массы выносного датчика. |
Таблица 7 - Условия эксплуатации датчиков
Модель датчика |
Диапазон температуры окружающей среды, ОС |
Диапазон относительной влажности при температуре 35ОС, % (без конденсации влаги) |
Диапазон атмо сферного давления, кПа |
TX6363 |
от -10 до +40 |
от 0 до 95 |
от 90 до 110 |
TX6373 |
от -10 до +40 | ||
TX6383 |
от -10 до +40 | ||
TX6386, TX6387 |
от -10 до +40 |
