Номер по Госреестру СИ: 72962-18
72962-18 Дальномеры лазерные
(GLM 20)
Назначение средства измерений:
Дальномеры лазерные GLM 20 (далее - дальномеры) предназначены для измерений расстояний.
Внешний вид.
Дальномеры лазерные
Рисунок № 1
Программное обеспечение
Дальномеры имеют встроенное программное обеспечение (далее - ВПО), которое устанавливается в энергонезависимую память дальномеров при их производстве. Изменение ВПО не предусмотрено.
Уровень защиты ВПО «высокий» в соответствии с Р 50.2.077-2014. Конструкция дальномеров исключает возможность несанкционированного влияния на ВПО и измерительную информацию.
Идентификационные данные ВПО приведены в таблице 1
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
ВПО |
Номер версии (идентификационный номер ПО), не ниже |
- |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус дальномеров.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дальномерам лазерным GLM 20
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений
Техническая документация «Robert Bosch Power Tools GmbH», Германия
Поверка
Поверкаосуществляется по документу МП АПМ 49-18 «Дальномеры лазерные GLM 20. Методика поверки», утверждённому ООО «Автопрогресс-М» «01» июля 2018 г.
Основные средства поверки:
-
- рабочий эталон (лента измерительная) 3-го разряда по ГОСТ Р 8.763-2011;
-
- рабочий эталон (фазовый светодальномер) 1-го разряда по ГОСТ Р 8.750-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Robert Bosch Power Tools GmbH», Германия
Адрес: Max-Lang-Strasse 40-46, D-70764 Leinfelden-Echterdingen, Germany
Тел.: +49 (0)711 400 40990, факс: +49 (0)711 400 40999
E-mail: info@bosch.com
Заявитель
Общество с ограниченной ответственностью «Роберт Бош» (ООО «Роберт Бош») ИНН 7706092944
Адрес: 141400, Московская область, г. Химки, Вашутинское шоссе, 24
Тел./факс: +7 (495) 560-95-60
E-mail: info@ru.bosch.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб. 0
E-mail: info@autoprogress-m.ru
Принцип измерения расстояний дальномеров основан на определении разности фаз, излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели.
Нулевой (начальной) точкой отсчёта дальномеров является нижний торец корпуса;
Результаты измерений выводятся на дисплее, регистрируются во внутренней памяти. Конструктивно дальномеры выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномерами лазерными GLM 20 осуществляется при помощи функциональной клавиши.
Общий вид дальномеров представлен на рисунках 1

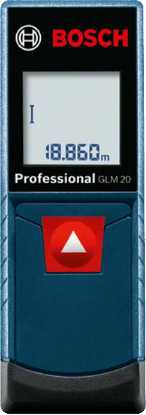

Рисунок 1 - Общий вид дальномеров лазерных GLM 20
Опломбирование узлов дальномеров лазерных GLM 20 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Дальномер лазерный GLM 20 |
- |
1 |
Аккумуляторные батареи типа ААА |
- |
2 |
Чехол |
- |
1 |
Продолжение таблицы 4
Наименование |
Обозначение |
Количество |
Руководство по эксплуатации |
- |
1 |
Методика поверки |
МП АПМ 49-18 |
1 |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений расстояний, м:
|
от 0,15 до 20,00 от 0,15 до 15,00 |
Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм:
|
±6 ±14 |
Допускаемая средняя квадратическая погрешность измерений расстояний, мм:
|
3 7 |
Дискретность измерений расстояний, мм |
1 |
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Диаметр лазерной точки1-*, мм, не более: - на расстоянии 10 м |
9 |
- на расстоянии 20 м |
18 |
Источник электропитания |
2 аккумуляторные батареи типа ААА |
Напряжение электропитания, В |
3 |
Диапазон рабочих температур, °С |
от -10 до +40 |
Габаритные размеры (Д*Ш*В) мм, не более |
100x36x23 |
Масса, кг, не более |
0,13 |
1* - при температуре +25 °С |
