Номер по Госреестру СИ: 65126-16
65126-16 Нивелиры лазерные ротационные
(GRL 500 H, GRL 500 HV)
Назначение средства измерений:
Нивелиры лазерные ротационные GRL 500 H, GRL 500 HV (далее - нивелиры) предназначены для измерений превышений, высот и построения (задания) горизонтальных и вертикальных плоскостей.
Внешний вид.
Нивелиры лазерные ротационные
Рисунок № 1
Внешний вид.
Нивелиры лазерные ротационные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 15.09.2021
Номер записи - 156474
ID в реестре СИ - 378874
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нивелир лазерный ротационный GRL 500 HV, Нет модификации, GRL GRL 500 HV, GRL 500 HV, GRL 500 H, GRL 500 HV, GRL 500 H, 60490-15, GRL 500 HV,
Производитель
Изготовитель - Фирма "Robert Bosch Power Tools GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 55
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 20
Кол-во владельцев - 11
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1316 от 2016.09.15 Об утверждении типов средств измерений
№1978 от 2016.12.26 О переоформлении свидетельства об утверждении типа средства измерений № 63561 "Нивелиры лазерные ротационные GRL 500 H, GRL 500 HV"
Наличие аналогов СИ: Нивелиры лазерные ротационные (GRL 500 H, GRL 500 HV)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
65126-16 Нивелиры лазерные ротационные (GRL 500 H, GRL 500 HV) Фирма "Robert Bosch Power Tools GmbH" (ГЕРМАНИЯ ) |
41037-21 Нивелиры лазерные (НЛ-05К) ООО "Геоприбор" (РОССИЯ г.Волжский) |
Все средства измерений ООО "Геоприбор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56028-13 23.10.2023 |
Нивелиры оптические , GOL 32 D Фирма "Robert Bosch Power Tools GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60740-15 01.04.2025 |
Дальномеры лазерные, GLM 30, GLM 40 Фирма "Robert Bosch Power Tools GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63592-16 30.03.2021 |
Дальномеры лазерные, GLM 50 С Фирма "Robert Bosch Power Tools GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65126-16 15.09.2021 |
Нивелиры лазерные ротационные, GRL 500 H, GRL 500 HV Фирма "Robert Bosch Power Tools GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70617-18 23.03.2024 |
Тепловизоры инфракрасные, GTC 400 C Фирма "Robert Bosch Power Tools GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70666-18 28.03.2024 |
Дальномеры лазерные, GLM 50 Professional, GLM 80 Professional Фирма "Robert Bosch Power Tools GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71254-18 21.05.2024 |
Дальномеры лазерные, GLM 120 С Фирма "Robert Bosch Power Tools GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72962-18 30.10.2024 |
Дальномеры лазерные, GLM 20 Фирма "Robert Bosch Power Tools GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
75550-19 17.07.2024 |
Дальномеры лазерные, GLM 500 Фирма "Robert Bosch Power Tools GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Кто поверяет Нивелиры лазерные (НЛ-05К)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 5 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "БАЛТ АГП" (1357) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 0 | 0 | 1 | 0 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ФГУП "Северо-Кавказкое аэрогеодезическое предприятие" (RA.RU.310625) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЦМС ПРОГРЕСС" (1771) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "БАЛТ АГП" | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Нивелиры лазерные (НЛ-05К)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
4625 | 5386 |
|
ФБУ Красноярский ЦСМ Красноярский край |
4588 | 5386 |
|
ФБУ Ростовский ЦСМ Ростовская область |
6530 | 5386 |
|
Таганрогский филиал ФБУ «Ростовский ЦСМ» Ростовская область |
6530 | 5386 |
|
Волгодонский филиал ФБУ «Ростовский ЦСМ» Ростовская область |
6530 | 5386 |
Поверка
Поверка осуществляется по документу МП АПМ 51-15 «Нивелиры лазерные ротационные GRL 500 H,GRL 500 HV. Методика поверки», утверждённому ООО «Автопрогресс-М» «30» марта 2016 года. Основные средства поверки:
-
- нивелир высокоточный типа Н-05 по ГОСТ 10528-90 (рег. № 7212-79);
-
- линейка измерительная металлическая по ГОСТ 427-75 с погрешностью ±0,2мм;
-
- рулетка измерительная металлическая, класс точности 3 по ГОСТ 7502-98;
-
- квадрант оптический КО-60 по ТУ3-3.179-81 (рег. № 26905-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Robert Bosch Power Tools GmbH», Германия Max-Lang-Strasse 40-46, D-70764 Leinfelden-EchterdingenТел.: +49 (0)711 400 40990, Факс: +49 (0)711 400 40999
E-mail: info@bosch.com
Заявитель
Общество с ограниченной ответственностью «Роберт Бош» (ООО «Роберт Бош») ИНН 7706092944141400, Московская область, г. Химки, Вашутинское шоссе, д. 24
Тел.: +7 (495) 560-9-560, Факс: +7 (495) 560-99-99
E-mail: info@ru.bosch.com
Испытательный центр
ООО «Автопрогресс-М»123308, г. Москва, ул. Мневники, д. 3 корп. 1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия нивелиров заключается в создании непрерывной горизонтальной, вертикальной или наклонной лазерной плоскости, относительно которой производятся измерения.
Лазерный светодиод совмещён с вертикальной осью нивелиров и с центром оси вращения пентапризмы, через которую наружу передаётся лазерный луч. Видимая лазерная плоскость образуется за счёт вращения пентапризмы, приводимой в движение электромотором. Встроенный электронный компенсатор автоматически устанавливает лазерный луч в зависимости от положения нивелира в вертикальное или горизонтальное положение.
Измерение превышений состоит в снятии отсчетов (проекция центра лазерного луча на нивелирной рейке) по нивелирной рейке, последовательно устанавливаемой на измеряемых точках. Значение превышения вычисляется как разность отсчётов по рейкам.
Определение положения лазерного луча производится либо визуально, либо с помощью приёмника лазерного излучения, который с помощью держателя может крепиться на нивелирную рейку и позволяет выполнить фиксацию центра лазерного излучения по индикации на ЖК-экране и звуковому сигналу.
Нивелиры представляют собой пластиковый корпус, вмещающий оптические и электронные компоненты. Корпус имеет резьбовое соединение для установки на геодезический штатив. Управление и выбор режима работы осуществляется с помощью панели-пульта дистанционного управления, оснащенной кнопочной клавиатурой и двумя дисплеями.
Нивелиры выпускаются двух модификаций:
GRL 500 H - возможность построения горизонтальных и наклонных плоскостей;
GRL 500 HV - возможность построения горизонтальных, вертикальных и наклонных плоскостей.
Общий вид нивелиров представлен на рисунках 1 и 2.

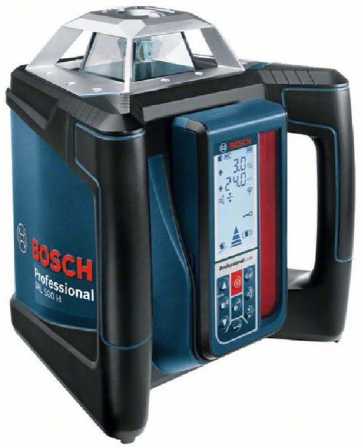

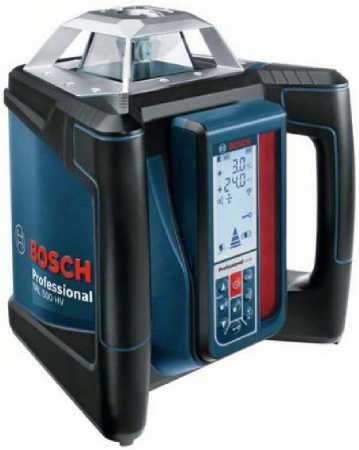

Рисунок 1 - Общий вид нивелиров лазерных Рисунок 2 - Общий вид нивелиров лазерных
ротационных GRL 500 H ротационных GRL 500 HV
Пломбирование крепёжных винтов корпуса нивелиров лазерных ротационных GRL 500 H, GRL 500 HV не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специального инструмента. Крепежные винты панели дистанционного управления залиты пломбирующим лаком.
Программное обеспечение отсутствует.
Таблица 2 -
|
Наименование |
Количество, ед. |
|
Нивелир лазерный ротационный |
1 |
|
Транспортировочный кейс |
1 |
|
Методика поверки МП АПМ 51-15 |
1 |
|
Руководство по эксплуатации на русском языке |
1 |
|
Пульт-панель дистанционного управления, совмещенный с приемником лазерного излучения LR 50 |
1 |
|
Аккумуляторы |
4 |
|
Зарядное устройство для аккумуляторов |
1 |
|
Настенное крепление |
1 |
Таблица 1 -
|
Наименование характеристики |
Значение характеристики | |
|
Модификация |
GRL 500 H |
GRL 500 HV |
|
Допускаемая средняя квадратическая погрешность нивелирования, мм/м |
0,5/10 1} | |
|
Диапазон задаваемых уклонов по осям X, Y, Z, %, не менее |
±8,5 | |
|
Пределы допускаемой абсолютной погрешности задания уклонов, мм/м:
|
±0,5/10 |
±0,5/10 ±1/10 |
|
Диапазон (радиус) действия, не менее, м |
от 0 до 250 2) | |
|
Диапазон работы компенсатора (самонивелирования), ...° |
±5 | |
|
Класс лазера |
2 | |
|
Длина волны лазерного излучения, нм |
650 | |
|
Мощность лазерного излучения, не более, мВт |
1 | |
|
Источник электропитания, В - А/ч |
4 аккумулятора Li-Ion 7,4 - 3 | |
|
Диапазон рабочих температур, °C |
от - 10 до + 50 | |
|
Габаритный размеры (Д*Ш*В), не более, мм |
234*217* 94 | |
|
Масса, не более, кг |
2,3 | |
| ||
