Номер по Госреестру СИ: 73002-18
73002-18 Преобразователь вязкости жидкости эталонный
(FVM Master)
Назначение средства измерений:
Преобразователь вязкости жидкости эталонный FVM Master (далее - преобразователь вязкости) предназначен для измерений динамической вязкости жидкостей, поверки и калибровки рабочих поточных преобразователей вязкости.
Внешний вид.
Преобразователь вязкости жидкости эталонный
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи -
ID в реестре СИ - 492319
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "Emerson Process Management"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2404 от 2007.09.05 Об изменении приказа Федерального агентства от 22 октября 2004 г.№79 "О создании технического комитета по стандартизации "Магистральный трубопроводный транспорт"
№2271 от 2018.10.30 Об утверждении типов средств измерений
№2115 от 2021.09.27 Об утверждении типов средств измерений
№1551 от 2025.08.01 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Преобразователь вязкости жидкости эталонный (FVM Master)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Emerson Process Management"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13449-03 01.08.2008 |
Системы измерительно-управляющие, RS3 Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
18637-05 01.04.2010 |
Уровнемеры радарные, APEX и APEX SENTRY Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
19048-04 01.08.2009 |
Системы измерительно-информационные, ProROC-M Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
20102-04 01.04.2009 |
Расходомеры, ProBar Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год - на калиброванный ProBar Diamond II+; 2 года - на остальные | |
|
27147-04 01.04.2009 |
Расходомеры, Mass ProBar Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
28361-04 |
Система измерений количества и показателей качества нефти и нефтепродуктов ОАО "РПК-Высоцк "ЛУКОЙЛ-П", Нет данных Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
31279-06 |
Система измерений количества и показателей качества нефти компании "Эксон Нефтегаз Лимитед", Нет данных Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
31540-06 |
Система измерений количества и показателей качества нефтепродуктов ОАО "ЛУКОЙЛ-Нижегороднефтеоргсинтез", Нет данных Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
33323-06 |
Система измерений количества и показателей качества нефти компании "Эксон Нефтегаз Лимитед" (терминал Де-Кастри), Нет данных Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
39888-08 01.01.2014 |
Акселерометры , А0322хх Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40057-08 01.01.2014 |
Преобразователи вихретоковые, PR64хх/... Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40193-08 01.01.2014 |
Системы контроля машинного оборудования, CSI 6000 Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
42973-09 28.10.2024 |
Измерители параметров вибрации беспроводные, CSI 9420 Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43196-09 01.01.2015 |
Модули контроля машинного оборудования, CSI 9210 Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43450-09 01.01.2015 |
Системы контроля машинного оборудования, CSI 6500 Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43677-10 |
Система измерений количества нефтепродуктов СИКН-3 ООО "ЛУКОЙЛ-Волгограднефтепереработка" (причал № 3), Нет данных Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
43678-10 |
Система измерений количества нефтепродуктов СИКН-1 ООО "ЛУКОЙЛ-Волгограднефтепереработка" (причалы № 1, 5), Нет данных Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
43679-10 |
Система измерений количества нефтепродуктов СИКН-2 ООО "ЛУКОЙЛ-Волгограднефтепереработка" (причал № 2), Нет данных Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
73002-18 |
Преобразователь вязкости жидкости эталонный, FVM Master Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77363-20 |
Преобразователь вязкости жидкости, FVM Master Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
82239-21 16.07.2026 |
Уровнемеры буйковые, 249 Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Преобразователь вязкости жидкости эталонный (FVM Master)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Преобразователь вязкости жидкости эталонный (FVM Master)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Преобразователь вязкости функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение осуществляет функции сбора, обработки, передачи, представления измерительной информации и поддерживает выходные аналоговые сигналы от 4 до 20 мА, связь по протоколам HART (Bell 202), Modbus (RS485).
Преобразователь вязкости в сочетании с персональным компьютером с установленным автономным ПО ProLink® III v4.0 или HART - коммуникатором с установленным описанием устройства (DD) HART: Density Gas Viscosity Meter Dev1 DD v2 обеспечивают возможность конфигурации преобразователя вязкости, передачи, запоминания и обработки измерительной информации по протоколам Modbus (передача по каналу RS485) или HART (Bell 202).
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО преобразователя вязкости приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения | ||
|
соответствует модификации преобразователя |
ProLink® III |
Density Gas Viscosity Meter | |
|
Идентификационное наименование ПО | |||
|
Номер версии (идентификационный номер) ПО |
не ниже 2.02 |
не ниже 4.0 |
Dev1 DD v2 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и на корпус блока электроники в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователю вязкости жидкости эталонному FVM MasterГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей
ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 2302-0112-2018 «ГСИ. Преобразователь вязкости жидкости эталонный FVM Master. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 14 августа 2018 г.
Основные средства поверки:
-
- рабочий эталон 1-го разряда единицы кинематической вязкости жидкости по ГОСТ 8.025-96, границы допускаемой относительной погрешности ±0,2 % при Р = 0,95;
-
- рабочий эталон 1-го разряда единицы плотности по ГОСТ 8.024-2002, границы допускаемой абсолютной погрешности ±0,04 кг/м3;
-
- эталонный платиновый термометр сопротивления ПТС-25 (рег. № 11804-99), диапазон измерений температуры от 0 до 419,527 °С, погрешность ±0,005 °С;
-
- преобразователь сигналов ТС и ТП «Теркон» (рег. № 23245-08);
-
- секундомер электронный с таймерным выходом СТЦ-2 (рег. № 12112-90), погрешность измерения времени ±0,01 с.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Emerson Process Management», СШААдрес: 7070, Winchester Cirle, Boulder, Colorado 80301, USA
Завод-изготовитель: «F-R Tecnologias de Flujo, S.A. de C.V.», Мексика
Адрес: Ave. Miguel de Cervantes No.111, Complejo Industrial, Chihuahua, Mexico, 31109
Телефон: +52 (614) 429 7000
Факс: +52 (614) 429 7011
Заявитель
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
ИНН 0278005403
Адрес: 450005, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 24
Телефон: +7 (347) 228-44-36, 279-88-99, 8-800-700-78-68
Факс: +7 (347) 228-80-98, 228-44-11
Web-сайт: www.nefteavtomatika.ru
Е-mail: nefteavtomatika @nefteavtomatika.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Принцип действия преобразователя вязкости - вибрационный, основан на зависимости резонансной частоты колебаний чувствительного элемента, выполненного в виде камертонной вилки, от плотности, а добротности колебательного контура от вязкости измеряемой жидкости. Колебания чувствительного элемента поддерживаются при помощи двух пьезоэлементов (для возбуждения колебаний и съема сигнала), управляемых электроникой прибора.
Преобразователь вязкости состоит из чувствительного элемента и блока электроники, соединенных между собой металлическим стержнем с резьбовым соединением для монтажа чувствительного элемента в трубопровод, байпасный контур или резервуар. Для измерений температуры жидкости в чувствительный элемент встроен преобразователь температуры Pt100 (a = 0,00385 °C-1, класс В по ГОСТ 6651-2009).
Преобразователь вязкости предназначен для установки в Г-образную проточную камеру производства фирмы Emerson. Установка преобразователя вязкости в проточную камеру осуществляется таким образом, что чувствительный элемент с преобразователем температуры располагается внутри трубопровода проточной камеры, герметизируется при помощи резьбового соединения на соединительном стержне и омывается потоком исследуемой жидкости, перекачиваемой через проточную камеру. Блок обработки информации располагается снаружи трубопроводов камеры. Индивидуальные калибровочные характеристики преобразователя определяются после установки в проточную камеру.
Передача измерительной информации от блока электроники на внешние устройства обработки информации осуществляется по протоколам Modbus (RS485) и HART (Bell 202).

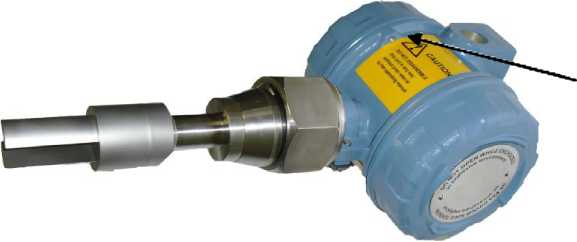

Общий вид преобразователя вязкости представлен на рисунке 1.
Место пломбирования
Рисунок 1 - Общий вид преобразователя вязкости
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений динамической вязкости, мПа^с |
от 0,5 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений динамической вязкости, мПа^с:
|
±0,065 ±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температур рабочей жидкости, °С |
от +5 до +100 |
|
Избыточное давление рабочей среды, МПа, не более |
10 |
|
Диапазон расхода рабочей жидкости, м3/ч |
от 0,1 до 4,0 |
|
Выходной сигнал, цифровой |
Modbus (RS485) HART (Bell 202) |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 20 до 28 |
|
Потребляемая мощность, В^А, в режимах: - стандартной нагрузки |
0,65 |
|
- максимальной нагрузки |
1,1 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
355 |
|
- ширина |
300 |
|
- высота |
300 |
|
Масса, кг, не более |
7,0 |
|
Условия эксплуатации:
|
от -40 до +65 |
|
%, не более |
95 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
70000 |
|
Маркировка взрывозащиты |
Ga/Gb Ex d IIC Т6 X, 2Ex nA IIC Т6 Gc X |
|
Диапазон температур рабочей жидкости, °С |
от +5 до +100 |
