Сведения о средстве измерений: 42973-09 Измерители параметров вибрации беспроводные

Номер по Госреестру СИ: 42973-09
42973-09 Измерители параметров вибрации беспроводные
(CSI 9420)

Назначение средства измерений:
Измерители параметров вибрации беспроводные CSI 9420 (далее измерители) предназначены для измерения общего уровня вибрации и температуры, а также диагностики подшипников и шестерней по параметру PeakVue и передачи данных по беспроводной связи операторам и техническому персоналу.

сертификация программного обеспечения
Внешний вид. Измерители параметров вибрации беспроводные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Измерители параметров вибрации беспроводные
Рисунок № 1
Внешний вид. Измерители параметров вибрации беспроводные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Измерители параметров вибрации беспроводные
Рисунок № 2

Общие сведения

Дата публикации -
Срок свидетельства - 28.10.2024
Номер записи -
ID в реестре СИ - 353581
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

нет данных,

Производитель

Изготовитель - Фирма "Emerson Process Management"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.

Наличие аналогов СИ: Измерители параметров вибрации беспроводные (CSI 9420)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Emerson Process Management"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
13449-03
01.08.2008
Системы измерительно-управляющие, RS3
Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
18637-05
01.04.2010
Уровнемеры радарные, APEX и APEX SENTRY
Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
19048-04
01.08.2009
Системы измерительно-информационные, ProROC-M
Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
20102-04
01.04.2009
Расходомеры, ProBar
Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год - на калиброванный ProBar Diamond II+; 2 года - на остальные
27147-04
01.04.2009
Расходомеры, Mass ProBar
Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
28361-04

Система измерений количества и показателей качества нефти и нефтепродуктов ОАО "РПК-Высоцк "ЛУКОЙЛ-П", Нет данных
Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
31279-06

Система измерений количества и показателей качества нефти компании "Эксон Нефтегаз Лимитед", Нет данных
Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
31540-06

Система измерений количества и показателей качества нефтепродуктов ОАО "ЛУКОЙЛ-Нижегороднефтеоргсинтез", Нет данных
Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
33323-06

Система измерений количества и показателей качества нефти компании "Эксон Нефтегаз Лимитед" (терминал Де-Кастри), Нет данных
Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
39888-08
01.01.2014
Акселерометры , А0322хх
Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
40057-08
01.01.2014
Преобразователи вихретоковые, PR64хх/...
Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
40193-08
01.01.2014
Системы контроля машинного оборудования, CSI 6000
Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
42973-09
28.10.2024
Измерители параметров вибрации беспроводные, CSI 9420
Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
43196-09
01.01.2015
Модули контроля машинного оборудования, CSI 9210
Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
43450-09
01.01.2015
Системы контроля машинного оборудования, CSI 6500
Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
43677-10

Система измерений количества нефтепродуктов СИКН-3 ООО "ЛУКОЙЛ-Волгограднефтепереработка" (причал № 3), Нет данных
Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
43678-10

Система измерений количества нефтепродуктов СИКН-1 ООО "ЛУКОЙЛ-Волгограднефтепереработка" (причалы № 1, 5), Нет данных
Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
43679-10

Система измерений количества нефтепродуктов СИКН-2 ООО "ЛУКОЙЛ-Волгограднефтепереработка" (причал № 2), Нет данных
Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
73002-18

Преобразователь вязкости жидкости эталонный, FVM Master
Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
77363-20

Преобразователь вязкости жидкости, FVM Master
Фирма "Emerson Process Management" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Измерители параметров вибрации беспроводные (CSI 9420)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ «Ростест-Москва»
(RA.RU.311320)
РСТ
  • нет данных
  • 2 0 0 0 0 0 0

    Стоимость поверки Измерители параметров вибрации беспроводные (CSI 9420)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Кузбасский ЦСМ
    Кемеровская область
    599 4253
    ФБУ Красноярский ЦСМ
    Красноярский край
    4812 4253
    ФБУ Красноярский ЦСМ
    Красноярский край
    4918 4253
    ФБУ Томский ЦСМ
    Томская область
    6682 4253

    Программное обеспечение

    Программное обеспечение встроенное (далее - ПО), влияющее на метрологические характеристики в пределах погрешностей прибора, идентификационные данные которого приведены в таблице 1, устанавливается в энергонезависимую память измерителей в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    CSI9420 Rev 5 Firmware

    Номер версии (идентификационный номер) ПО

    Не ниже 5.0.2.5

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    0x9F06(40710)

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    CRC16

    Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений оценивается как «высокий» согласно Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на корпус измерителя и в техническую документацию методом наклейки или печати.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Руководство по эксплуатации № MHM-97408 «Измерители параметров вибрации беспроводные CSI 9420», Приложение 3.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к измерителям параметров вибрации беспроводные CSI 9420

    Техническая документация фирмы «Emerson Process Management», США

    Поверка

    Поверка

    осуществляется по документу МП 42973-09 «Измерители параметров вибрации беспроводные CSI 9420 фирмы «Emerson Process Management», США, Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМС» 16 декабря 2009 года.

    Основные средства поверки: эталонная виброустановка по МИ 2070-90; термометр электронный лабораторный «ЛТ-300» (ПГ; ±0,05 °С) (г/р №45379-10); камера тепла-холода CTS модели Т-40/200 (диапазон воспроизводимых температур от минус 40 до плюс 180 °С, нестабильность поддержания заданной температуры <±0,3 °С).


    Изготовитель


    Фирма «Emerson Process Management», США
    Адрес: 835 Innovation Drive, Knoxville, TN 37932, USA тел.: +1 (865) 675 2400 факс: +1 (865) 218 1401

    Заявитель


    Общество с ограниченной ответственностью «Эмерсон» (ООО «Эмерсон»), г. Москва Адрес: 115114, Российская Федерация, г. Москва, ул. Летниковская, д. 10, стр. 2 тел.: +7 (495) 9959559 факс: +7 (495) 4248850

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
    Тел./факс: (495)437-55-77 / 437-56-66;
    E-mail: office@vniims.ru, www.vniims.ru

    Принцип действия измерителей основан на преобразовании и обработке сигналов, поступающих от одного или двух первичных преобразователей, входящих в состав прибора. В стандартной комплектации измерители поставляются совместно с акселерометрами пьезоэлектрическими моделей A0394RI, A0394RA, A0394DI, A0394DA (далее акселерометры).

    Сигнал с выхода акселерометра поступает на измерительный блок (передатчик) с встроенной ненаправленной антенной. В зависимости от количества и исполнения подключаемых акселерометров, наличия жидкокристаллического дисплея на передатчике измерители выпускаются нескольких модификаций. Измерители имеют встроенный интегратор, позволяющий осуществлять однократное интегрирование. Помимо измерения СКЗ виброскорости, измерители позволяют определять параметр PeakVue, который передается в виде значения размаха ускорения (двойная амплитуда). Благодаря наличию антенны, может осуществляться передача данных на портативные приемники (коммуникаторы) и менеджер устройств AMS. Измеритель обладает возможностью задавать уровень измеряемых параметров и сигнализировать о его превышении. Питание измерителя осуществляется от литий-тионилхлоридной батареи.

    Акселерометры в зависимости от исполнения могут иметь встроенный датчик температуры, выход по постоянному или переменному напряжению, различную длину кабеля.

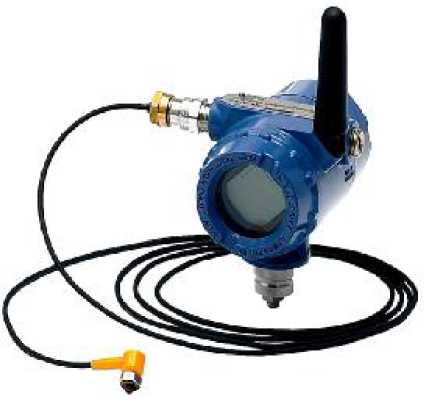

    Внешний вид измерителя параметров вибрации беспроводного CSI 9420 приведен на

    рисунке 1.

    Внешний вид. Измерители параметров вибрации беспроводные (CSI 9420), http://oei-analitika.ru

    Рисунок 1- Внешний вид измерителя

    Внешний вид. Измерители параметров вибрации беспроводные (CSI 9420), http://oei-analitika.ru

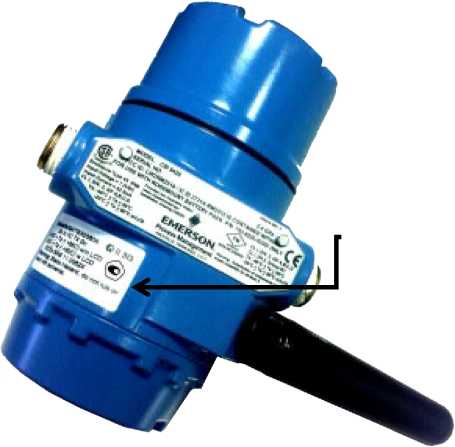

    Место нанесения знака утверждения типа

    СИ

    Рисунок 2 - Место нанесения знака утверждения типа СИ на корпусе измерителя

    Измеритель параметров вибрации беспроводной CSI 9420

    1шт.

    1шт.

    в соответствии с заказом

    1 экз.

    1 экз.

    1 экз.

    Модуль питания SmartPower 701P

    Акселерометр(ы) модели (ей) A0394RI, A0394RA, A0394DI, A0394DA с кабелем

    Руководство по эксплуатации

    Паспорт

    Методика поверки


    Наименование технической характеристики

    Значение

    Диапазоны входного сигнала по напряжению, В: постоянное переменное (ампл.)

    от 0 до 5 ± 2,5

    Диапазон напряжения смещения (пост.), В

    от 2 до 3

    Верхний предел измерения виброускорения (ампл.), м/с2

    1000

    Диапазон измерения температуры, °С

    от минус 30 до 150

    Диапазон частот, Гц

    от 2 до 1000

    Частота среза при измерении PeakVue, Гц

    1000

    Номинальный коэффициент преобразования на базовой частоте 100 Гц, мВ/(м^с-2)

    2,5

    Наименование технической характеристики

    Значение

    Пределы допускаемой относительной погрешности калибровки по каналу вибрации во всем диапазоне рабочих температур, %

    ± 4

    Неравномерность амплитудно-частотной характеристики

    ГОСТ ИСО 10816

    Пределы допускаемой абсолютной погрешности по каналу температуры, °С

    ± 4

    Условия эксплуатации: диапазон рабочих температур, °С:

    - измерительный блок без ЖК дисплея

    от минус 40 до 85

    • - измерительный блок с ЖК дисплеем

    • - акселерометров:

    от минус 20 до 80

    - A0394DI, A0394DA

    от минус 40 до 121

    - A0394RI, A0394RA

    от минус 54 до 121

    срок эксплуатации, лет

    10

    Габаритные размеры:

    - измерителя (длина х ширина х высота) (высота с антенной), мм, не более

    (171 x 107 x 140) (316)

    - акселерометров (шестигранникхвысота), мм, не более:

    - A0394DI, A0394DA

    14x25,4

    - A0394RI, A0394RA

    14,3x24,6

    Масса измерителя, кг, не более:

    - измерительного блока без ЖК дисплея

    2

    - измерительного блока с ЖК дисплеем Масса акселерометров, г, не более:

    2,1

    - A0394DI, A0394DA

    269

    - A0394RI, A0394RA

    102


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
