77363-20 Преобразователь вязкости жидкости
(FVM Master)
Назначение средства измерений:
Преобразователь вязкости жидкости FVM Master (далее - преобразователь вязкости) предназначен для измерений динамической вязкости жидкостей, поверки1 и калибровки рабочих поточных преобразователей вязкости методом непосредственного сличения.
Внешний вид.
Преобразователь вязкости жидкости
Рисунок № 1
Программное обеспечение
Преобразователь вязкости функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение осуществляет функции сбора, обработки, передачи, представления измерительной информации и поддерживает выходные аналоговые сигналы от 4 до 20 мА, связь по протоколам HART (Bell 202), Modbus (RS485).
Преобразователь в сочетании с персональным компьютером с установленным автономным ПО ProLink® III v4.0 или HART - коммуникатором с установленным описанием устройства (DD) HART: Density Gas Viscosity Meter Dev1 DD v2 обеспечивают возможность конфигурации преобразователя вязкости, передачи, запоминания и обработки измерительной информации по протоколам Modbus (передача по каналу RS485) или HART (Bell 202).
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО преобразователя вязкости приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значения | ||
соответствует модификации преобразователя |
ProLink® III |
Density Gas Viscosity Meter | |
Идентификационное наименование ПО | |||
Номер версии (идентификационный номер) ПО |
не ниже 2.02 |
не ниже 4.0 |
Dev1 DD v2 |
Поверка
Поверкаосуществляется по документу МП 2302-0121-2019 «ГСИ. Преобразователь вязкости жидкости FVM Master. Методика поверки», утвержденному ФГУП «ВНИИМ
им. Д.И. Менделеева» 18 июля 2019 г.
Основные средства поверки:
-
- рабочий эталон 1-го разряда единицы кинематической вязкости жидкости по ГОСТ 8.025-96, границы допускаемой относительной погрешности ±0,2 % при Р = 0,95;
-
- рабочий эталон 1-го разряда единицы плотности по ГОСТ 8.024-2002, границы допускаемой абсолютной погрешности ±0,04 кг/м3;
-
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-2-2, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 57690-14, диапазон измерений температур от минус 200 до 160 °C, погрешность ±0,02 °C;
-
- секундомер электронный с таймерным выходом СТЦ-2 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 12112-90), погрешность измерения времени ±0,01 с.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Emerson Process Management», США
Адрес: 7070, Winchester Cirle, Boulder, Colorado 80301, USA
Завод-изготовитель :
«F-R Tecnologias de Flujo, S.A. de C.V.», Мексика
Адрес: Ave. Miguel de Cervantes No.111, Complejo Industrial, Chihuahua, Mexico, 31109
Телефон: +52 (614) 429 7000
Факс: +52 (614) 429 7011
Заявитель
Общество с ограниченной ответственностью «Промышленные измерения и автоматизация» (ООО «Промышленные измерения и автоматизация»)
ИНН 7736607911
Адрес: 142701, Московская обл., Ленинский р-н, г. Видное, пр. Ленинского Комсомола, д. 78, цокольный этаж, лит. А1, часть секции 1-2, секция № 3, помещение № 8
Телефон: +7 (495) 241-44-50
Web-сайт: http://comims.ru
E-mail: ims@comims.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия преобразователя вязкости - вибрационный, основан на зависимости резонансной частоты колебаний чувствительного элемента, выполненного в виде камертонной вилки, от плотности, а добротности колебательного контура чувствительного элемента от вязкости измеряемой жидкости. Колебания чувствительного элемента поддерживаются при помощи двух пьезоэлементов (для возбуждения колебаний и съема сигнала), управляемых электроникой прибора.
Преобразователь вязкости состоит из чувствительного элемента и блока электроники, соединенных между собой металлическим стержнем с резьбовым соединением для монтажа чувствительного элемента в трубопровод, байпасный контур или резервуар. Для измерений температуры жидкости в чувствительный элемент встроен преобразователь температуры Pt100 (а = 0,00385 °C-1, класс В по ГОСТ 6651-2009).
Преобразователь вязкости предназначен для установки в 3-х дюймовую Г-образную проточную камеру производства фирмы Emerson или в аналогичную, изготовленную в соответствии с рекомендациями, приведенными в документе «Руководство по установке на преобразователь вязкости жидкости FVM Master». Установка преобразователя вязкости в проточную камеру осуществляется таким образом, что чувствительный элемент с преобразователем температуры располагается внутри трубопровода проточной камеры, герметизируется при помощи резьбового соединения на соединительном стержне и омывается потоком исследуемой жидкости, перекачиваемой через проточную камеру. Блок обработки информации располагается снаружи трубопроводов камеры. Индивидуальные калибровочные характеристики преобразователя определяются после установки в проточную камеру.
Передача измерительной информации от блока электроники на внешние устройства обработки информации осуществляется по протоколам Modbus (RS485) и HART (Bell 202).

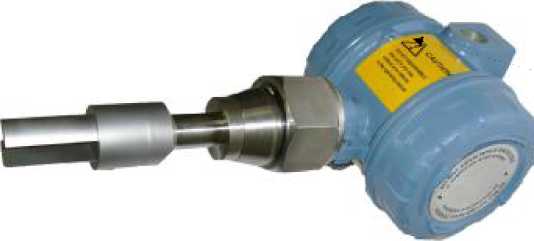

Общий вид преобразователя вязкости представлен на рисунке 1.
■ - - Место пломбирования
Рисунок 1 - Общий вид преобразователя вязкости
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений динамической вязкости, мПа^с |
от 0,5 до 10 включ. св. 10 до 100 |
Пределы допускаемой абсолютной погрешности измерений динамической вязкости:
|
±0,065 ±0,5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон температур рабочей жидкости, С |
от +5 до +100 |
Избыточное давление рабочей среды, МПа, не более |
10 |
Измеряемая среда |
стабильные жидкости, не агрессивные к материалу чувствительного элемента |
Выходной сигнал, цифровой |
Modbus (RS485) HART (Bell 202) |
Параметры электрического питания: - напряжение постоянного тока, В |
от 20 до 28 |
Потребляемая мощность, В^А, в режимах:
|
0,65 1,10 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более: - длина |
355 |
- ширина |
300 |
- высота |
300 |
Масса, кг, не более |
7 |
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +85 |
- относительная влажность (без конденсации), %, не более |
95 |
Средний срок службы, лет |
10 |
Средняя наработка на отказ, ч |
70000 |
Маркировка взрывозащиты |
Ga/Gb Ex d IIC Т6 X, 2Ex nA IIC Т6 Gc X |
