Номер по Госреестру СИ: 72380-18
72380-18 Измерители коэффициента трансформации
(TR)
Назначение средства измерений:
Измерители коэффициента трансформации серии TR (далее - измерители) предназначены для измерений коэффициента трансформации трансформаторов напряжения и тока.
Внешний вид.
Измерители коэффициента трансформации

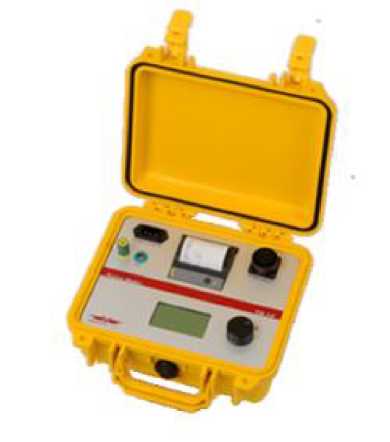

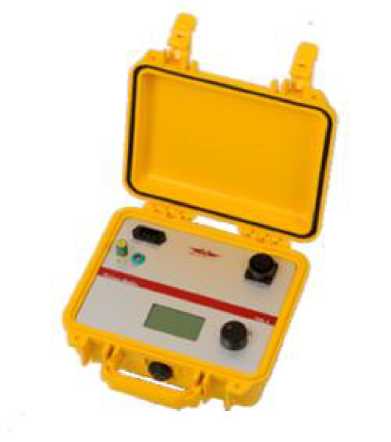

Рисунок № 1
Внешний вид.
Измерители коэффициента трансформации

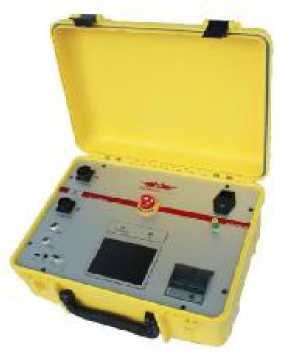

Рисунок № 2
Внешний вид.
Измерители коэффициента трансформации

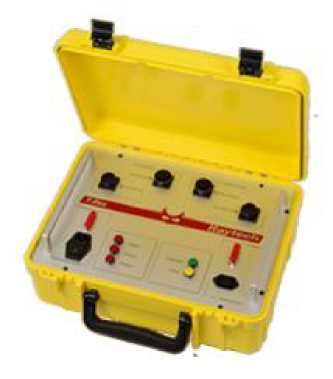

Рисунок № 3
Внешний вид.
Измерители коэффициента трансформации
Рисунок № 4
Программное обеспечение
Измерители имеют встроенное и внешнее программное обеспечение (далее по тексту -ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования измерителей, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики измерителей нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) измерителей предприятием-изготовителем и не доступна для пользователя.
Внешнее ПО (T-Base Pro) предназначено для дистанционного управления измерителями, обмена данными и анализа результатов измерения. Внешнее ПО не является метрологически значимым.
Таблица 1 - Идентификационные данные ' |
ПО измерителей | |||
Идентификационные данные (признаки) |
Значение для модификации | |||
TR-1, TR-1P |
TR-MAR |
K III | ||
Встроенное |
Внешнее |
Встроенное |
Внешнее | |
Идентификационное наименование ПО |
- |
SDK |
Raytech Toolbox |
SDK |
Номер версии (идентификационный номер ПО), не ниже |
1.0 |
1.0 |
3.1.1.0 |
1.0 |
Цифровой идентификатор ПО |
- |
- |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«низкий» в соответствии с рекомендациями Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится методом наклейки на лицевую панель измерителей и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям коэффициента трансформации серии TR
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-104-18 «Измерители коэффициента трансформации серии TR. Методика поверки», утверждённому ООО «ИЦРМ» 16.04.2018 г.
Основные средства поверки:
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1КМ (регистрационный номер в Федеральном информационном фонде 52854-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Raytech GmbH», Швейцария
Адрес: Oberebenestrasse 11, CH-5620 Bremgarten, Switzerland
Телефон: +41 56 640 06 70
Факс: +41 56 640 06 74
Web-сайт: http://www.raytech.ch
Заявитель
Общество с ограниченной ответственностью «Евротест»
(ООО «Евротест»)
ИНН 7805508583
Адрес: 198216, г. Санкт-Петербург, Ленинский проспект, д. 140
Телефон (факс): +7 (812) 703-05-55
Web-сайт: www.eutest.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия измерителей основан на одновременном измерении напряжений на входе и выходе трансформаторов. Измеритель подает напряжение от внутреннего источника на вход проверяемого трансформатора (первичную обмотку) и измеряет напряжение, индуктируемое на его выходе (на вторичной обмотке). Отношение напряжений прямо пропорционально коэффициенту трансформации. Кроме этого измерители модификации TR-MARK III измеряют угол сдвига фаз напряжений первичной и вторичной обмоток.
Измерители изготавливаются в виде следующих модификаций: TR-1, TR-1P, TR-MARK III. Модификации имеют одинаковый принцип действия и отличаются между собой функциональностью, интерфейсами связи, габаритными размерами, массой. Измеритель модификации TR-MARK III дополняется источником трехфазного напряжения T-REX (далее -T-REX) для проверки фазовых соотношений и фактических коэффициентов трансформации по напряжению обмоток трансформаторов при применении трехфазного напряжения.
Измерители представляют собой переносные цифровые измерительные приборы. Аналоговые сигналы преобразуются приборами в цифровую форму с помощью аналогоцифрового преобразователя (далее - АЦП), обрабатываются и отображаются в виде результатов измерений на жидкокристаллическом (далее - ЖК) дисплее. Результаты измерений могут быть сохранены во внутренней памяти прибора, распечатаны на внешнем принтере или переданы на внешний компьютер через интерфейсы связи RS232, USB, Ethernet. Измерители модификаций TR-1P и TR-MARK III имеют встроенный в лицевую панель принтер. Управление процессами измерений осуществляется встроенным микропроцессором.
Измерители предназначены для тестирования однофазных и трехфазных трансформаторов.
Конструктивно измерители выполнены в корпусе из пластика в виде кейса с откидной крышкой и ручкой для переноски. Все разъемы, гнезда, клеммы, органы управления, индикации размещены на лицевых панелях. На верхней торцевой панели расположены разъемы. На лицевой панели расположен ЖК-дисплей.
Общий вид измерителей представлен на рисунке 1.
а) модификация TR-1
в) модификация TR MARK III
Рисунок 1 - Общий
г) T-REX
вид измерителей
Пломбирование измерителей не предусмотрено.
Таблица 6 - Комплектность измерителей модификаций TR-1, TR-1P
Наименование |
Обозначение |
Количество |
Измеритель коэффициента трансформации серии TR модификации TR-1 (TR-1P)* |
- |
1 шт. |
Провода H и X |
- |
1 шт. |
Сумка для переноски |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
ИЦРМ-МП-104-18 |
1 экз. |
Примечание - * - модификация в соответствии с заказом |
Таблица 7 - Комплектность измерителей модификации TR-MARK III
Наименование |
Обозначение |
Количество |
Измеритель коэффициента трансформации серии TR модификации TR-MARK III |
- |
1 шт. |
Источник трехфазного напряжения T-REX* |
1 шт. | |
Провода H и X |
1 шт. | |
Сумка для кабелей |
1 шт. | |
Удлинитель кабелей |
2 шт. | |
Кабель питания |
1 шт. | |
U SB-флеш-накопитель |
1 шт. | |
Рулон бумажной ленты |
2 шт. | |
Предохранитель |
2 шт. | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
ИЦРМ-МП-104-18 |
1 экз. |
Примечание - * - поставляется по требованию в соответствии с заказом |
Основные метрологические и технические характеристики измерителей модификаций TR-1, TR-1P приведены в таблице 2. Основные метрологические и технические характеристики измерителей модификации TR-MARK III приведены в таблицах 3, 4. Основные технические характеристики T-REX приведены в таблице 5.
Таблица 2 - Основные метрологические и технические характеристики измерителей модификаций TR-1, TR-1P
Наименование характеристики |
Значение |
Диапазон измерений коэффициента трансформации |
от 0,8 до 4000 |
Пределы допускаемой абсолютной погрешности измерений коэффициента трансформации |
±0,0008 |
Номинальные значения испытательного напряжения переменного тока |
5 10 |
при частоте переменного тока 50 Гц, В |
40 |
Параметры сети питания переменного тока: - напряжение переменного тока, В |
от 100 до 240 |
- номинальное значение частоты переменного тока, Гц |
50; 60 |
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -10 до +60 |
- относительная влажность окружающего воздуха при температуре +25 °С, % |
до 90 |
Габаритные размеры (длинахширинахвысота), мм, не более: - модификация TR-1 |
470х357х176 |
- модификация TR-1P |
521x432x216 |
Масса, кг, не более |
3,2 |
Средняя наработка на отказ, ч |
10000 |
Средний срок службы, лет |
10 |
Таблица 3 - Основные метрологические характеристики измерителей модификации
TR-MARK III
Наименование измеряемой характеристики |
Разрешение |
Испытательное напряжение переменного тока при частоте переменного тока 50 Гц |
Диапазон измерений |
Пределы допускаемой абсолютной погрешности измерений |
Коэффициент трансформации |
0,00001 В |
250 В |
от 0,8 до 5000 |
±0,0006^изм1) +е.м.р 2) |
от 5001 до 10000 |
±0,001\^изм1) +е.м.р.2) | |||
от 10001 до 32500 |
±0,003\^изм1) +е.м.р.2) | |||
от 32501 до 40000 |
±0,004^изм1) +е.м.р.2) | |||
40 В; 100 В |
от 0,8 до 2000 |
±0,0006^изм1) +е.м.р 2) | ||
от 2001 до 4000 |
±0,001\^изм1) +е.м.р.2) | |||
от 4001 до 13000 | ||||
от 13001 до 16000 |
±'),0(W А'и;м1' +е.м.р 2) | |||
10 В |
от 0,8 до 500 |
±0,001-^,? +е.м.р.2) | ||
от 501 до 1000 |
±0,0012^изм1) +е.м.р2) | |||
от 1001 до 3250 |
±0,003\^изм1) +е.м.р.2) | |||
от 3251 до 4000 |
±0,004^изм1) +е.м.р.2) | |||
1 В |
от 0,8 до 50 |
±0,001\^изм1) +е.м.р.2) | ||
от 51 до 100 |
±0,0015^изм1) +е.м'р2) | |||
от 101 до 325 |
±0,003\^изм1) +е.м.р.2) | |||
от 326 до 400 |
±0,004\^изм1) +е.м.р.2) | |||
Значение испытательной силы переменного тока при частоте переменного тока 50 Гц |
0,1 мА |
250 В |
от 0 до 400 мА |
±1 мА |
от 1 до 100 В |
от 0 до 1 А |
±1 мА | ||
Угол фазового сдвига в диапазоне измерений от -90 до +90° |
0,01° |
250 В |
от 0,8 до 6003) |
±0,05° |
от 601 до 50003) |
±0,10° | |||
от 5001 до 100003) |
±0,15° | |||
от 10001 до 325003) |
±0,40° | |||
от 32501 до 400003) |
±0,50° | |||
100 В |
от 0,8 до 2403) |
±0,05° | ||
от 241 до 20003) |
±0,10° | |||
от 2001 до 40003) |
±0,15° | |||
от 4001 до 130003) |
±0,40° | |||
от 13001 до 160003) |
±0,50° | |||
40 В |
от 0,8 до 2403) |
±0,10° | ||
от 241 до 20003) |
±0,15° | |||
от 2001 до 40003) |
±0,20° | |||
от 4001 до 130003) |
±0,45° | |||
от 13001 до 160003) |
±0,55° |
Окончание таблицы 3
Наименование измеряемой характеристики |
Разрешение |
Испытательное напряжение переменного тока при частоте переменного тока 50 Гц |
Диапазон измерений коэффициента трансформации |
Пределы допускаемой абсолютной погрешности измерений |
Угол фазового сдвига в диапазоне измерений от -90 до +90° |
0,01° |
10 В |
от 0,8 до 603) |
±0,15° |
от 61 до 5003) |
±0,25° | |||
от 501 до 32503) |
±0,55° | |||
от 3251 до 40003) |
±0,65° | |||
1 В |
от 0,8 до 63) |
±0,15° | ||
от 7 до 503) |
±0,25° | |||
от 51 до 3253) |
±0,55° | |||
от 326 до 4003) |
±0,65° | |||
Примечания:
|
Таблица 4 - Основные технические характеристики измерителей модификации TR-MARK Ш
Наименование характеристики |
Значение |
Номинальные значения испытательного напряжения переменного тока при частоте переменного тока 50 Гц, В |
1 10 40 100 |
Значение испытательной силы переменного тока при частоте переменного тока 50 Гц, А, не более |
1 |
Параметры сети питания переменного тока:
|
от 100 до 250 50; 60 |
Рабочие условия измерений:
|
от -10 до +60 до 90 |
Габаритные размеры (длинахширинахвысота), мм, не более:
|
490х436х177 470x371x190 |
Масса, кг, не более:
|
9,5 7,8 |
Средняя наработка на отказ, ч |
10000 |
Средний срок службы, лет |
10 |
Таблица 5 - Основные технические характеристики T-REX
Наименование характеристики |
Значение |
Выходное трехфазное напряжение переменного тока при частоте переменного тока 50 Гц, В |
24 |
Диапазон измерений угла фазового сдвига, ...° |
от -90 до +90 |
Окончание таблицы 5
Наименование характеристики |
Значение |
Параметры сети питания переменного тока: - напряжение переменного тока, В |
от 100 до 250 |
- номинальное значение частоты переменного тока, Гц |
50; 60 |
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -10 до +60 |
- относительная влажность окружающего воздуха при температуре +25 °С, % |
до 90 |
Габаритные размеры (длинахширинахвысота), мм, не более |
470х371х190 |
Масса, кг, не более |
7,8 |
Средняя наработка на отказ, ч |
10000 |
Средний срок службы, лет |
10 |
