Принцип действия измерителей основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него силы постоянного тока неизменного значения от внутреннего источника тока и вычислении значения электрического сопротивления постоянному току по закону Ома. Входной аналоговый сигнал преобразуется с помощью аналого-цифрового преобразователя (далее по тексту - АЦП), обрабатывается и результат измерений отображается на жидкокристаллическом дисплее. Управление процессом измерения осуществляется при помощи встроенного микропроцессора.

Измерения производятся по 4-проводной схеме (схеме Кельвина), исключающей влияние электрического сопротивления соединительных проводников.

Измерители используются для проверки обмоток трансформаторов, электродвигателей и других электрических машин в производственных и полевых условиях.

Измерители имеют три канала измерения. Измерительный ток последовательно пропускается через объекты измерения всех каналов.

Измерители имеют автоматические системы внутреннего охлаждения, калибровки и самодиагностики и не требуют настройки.

Процесс управления всеми функциями измерителей осуществляется через систему меню с помощью сенсорного жидкокристаллического дисплея (далее по тексту - ЖК-дисплей).

Измеритель состоят из следующих основных узлов:

• -  стабилизированный источник постоянного испытательного тока на несколько фиксированных значений;

• -  устройство точного измерения напряжения постоянного тока;

• -  цветной сенсорный ЖК-дисплей с подсветкой;

• -  микропроцессор;

• -  устройство разрядки;

• -  источник питания.

Результаты до 10 000 измерений могут быть сохранены в памяти измерителей, удалены, помечены уникальными именами, откорректированы, выведены на печать встроенным принтером, через USB-порт записаны на внешний носитель.

Для привязки результатов измерений ко времени их выполнения измерители имеют системные часы, для записи кривых охлаждения - таймер.

Измерители имеют режим температурной коррекции электрического сопротивления, включаемый оператором. В режиме температурной коррекции результаты измерений электрических сопротивлений образцов приводятся к температуре, выбираемой оператором. Коррекция проводится по хранимым в памяти измерителей значениям температурных коэффициентов электрических сопротивлений стандартных образцов (меди и алюминия) или введенных оператором. Значения температуры вводятся вручную или автоматически измеряются непосредственно измерителем при подключении внешних измерительных преобразователей температуры (до трех штук) с помощью гибкого кабеля. Наличие внешних измерительных преобразователей температуры определяется измерителями автоматически. Оба результата измерения (без коррекции и с коррекцией) сохраняются в памяти измерителей.

Измерители имеют предупредительную световую и звуковую сигнализации режима работы и автоматическое выключение при перегреве.

Для связи с компьютером используется интерфейс RS-232.

Конструктивно измерители выполнены в пластиковом противоударном, виброзащищенном, водонепроницаемом корпусе, снабженном крышкой с автоматическим клапаном для уравнивания давления внутри и снаружи измерителей. Фронтальная панель выполнена из анодированного металла.

На фронтальной панели размещены разъемы для подключения объекта измерений, внешнего зуммера или мигалки для оповещения об опасности, внешних датчиков температуры, устройств USB («HOST» и «DEVICE»), компьютера (разъем RS-232), кабеля питания, лампы сигнализации о подаче тока на объект измерений и безопасном режиме, кнопка аварийного останова, клемма заземления, ЖК-дисплей, термопринтер, отверстия вентиляции. Питание измерителей осуществляется от сети переменного тока.

Для предотвращения несанкционированного доступа измерители имеют закрепительные клейма, закрывающие головки винтов, соединяющих части корпуса.

Измерители выпускаются в следующих модификациях: WR14, WR50-12 и WR50-13, отличающихся силой постоянного тока при измерении электрического сопротивления постоянному току и количеством каналов.

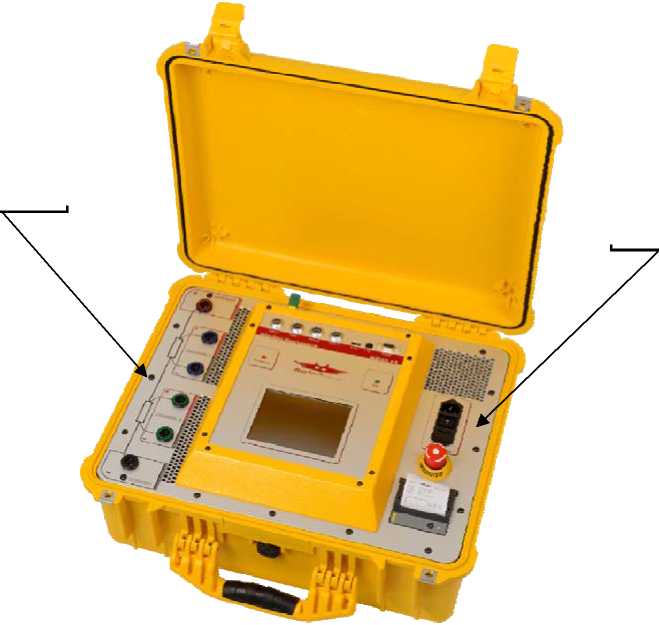

Общий вид измерителей с указанием мест пломбирования и нанесения знака поверки представлен на рисунке 1.

Место

пломбирования

Место нанесения знака поверки а) модификация WR14

Место пломбирования

Место нанесения знака поверки

б) модификации WR50-12/13

Рисунок 1 - Общий вид измерителей с указанием мест пломбирования и нанесения знака поверки

Комплектность измерителей представлена в таблице 4.

Таблица 4 - Комплектность измерителей

Основные метрологические и технические характеристики измерителей приведены в таблицах 2, 3.

Таблица 2 - Основные метрологические характеристики измерителей

Таблица 3 - Основные технические характеристики . измерителей
