Номер по Госреестру СИ: 55414-13
55414-13 Измеритель сопротивления обмотки
(WR50-13)
Назначение средства измерений:
Измеритель сопротивления обмотки WR50-13 (далее - измеритель) предназначен для измерения электрического сопротивления постоянному току в индуктивных и безиндуктивных цепях.

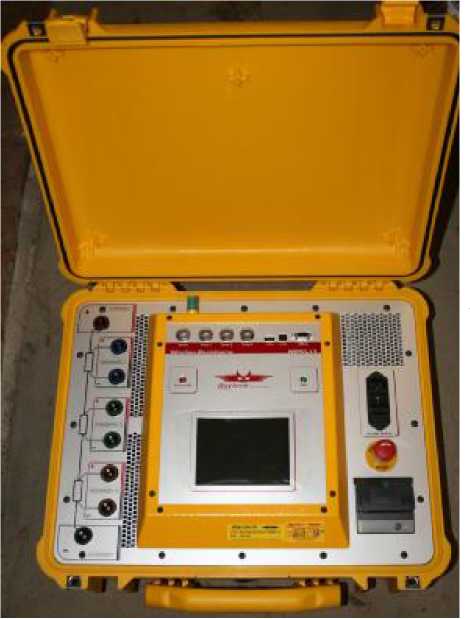

Внешний вид.
Измеритель сопротивления обмотки
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 145590
ID в реестре СИ - 367990
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
нет данных, WR50-13,
Производитель
Изготовитель - Фирма "Raytech GmbH"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№1072 от 2019.05.13 О продлении срока действия свидетельств об утверждении типа средств измерений
№3423 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Нефтяная и газовая промышленность" (ТК 023)
Наличие аналогов СИ: Измеритель сопротивления обмотки (WR50-13)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
55414-13 Измеритель сопротивления обмотки (WR50-13) Фирма "Raytech GmbH" (ШВЕЙЦАРИЯ ) |
72766-18 Миллиомметры (МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток) ООО "СКБ электротехнического приборостроения" (РОССИЯ пос.Шушары) |
Все средства измерений ООО "СКБ электротехнического приборостроения"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
55414-13 |
Измеритель сопротивления обмотки, WR50-13 Фирма "Raytech GmbH" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
71234-18 21.05.2024 |
Измерители сопротивления обмоток, WR50 и WR14 Фирма "Raytech GmbH" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
72380-18 06.09.2024 |
Измерители коэффициента трансформации, TR Фирма "Raytech GmbH" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Миллиомметры (МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФБУ «Пензенский ЦСМ» (RA.RU.311246) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Миллиомметры (МИКО-7М, МИКО-8М, МИКО-9 Измеритель сопротивления обмоток)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пензенский ЦСМ Пензенская область |
2298 | 2298 |
Программное обеспечение
Измеритель имеет встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) измерителей предприятием-изготовителем и не доступна для пользователя.
Внешнее ПО (SDK) позволяет выполнять загрузку данных на ПК, просмотр, анализ и печать полученных результатов. ПО не является метрологически значимым.
|
Таблица 1 - Ха] |
эактеристики программного обеспечения (ПО) | |||
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное |
Микропрограмма |
Не ниже 3.1.7.0 |
- |
- |
|
Внешнее |
SDK |
- |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Лист № 3 Всего листов 4Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом наклейки на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителю сопротивления обмотки WR50-13-
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
3. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
-
4. Техническая документация фирмы «Raytech GmbH», Швейцария.
Изготовитель
Фирма «Raytech GmbH», Швейцария.Адрес: Oberebenestrasse 11, CH-5620 Bremgarten, Switzerland.
Тел.: +41 56 640 06 70 Факс: +41 56 640 06 74.
Web-сайт: http://www.raytech.ch
Заявитель
ООО «ЭлектроЛаб», г. Москва.Адрес: 125124, г. Москва, 3-я улица Ямского поля, д. 2, корп. 26.
Тел./Факс: +7 (495) 787 44 33.
Web-сайт: http://eleclab.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Измеритель сопротивления обмотки WR50-13 используется для проверки обмоток трансформаторов, электродвигателей и других электрических машин в производственных и полевых условиях.
Принцип действия измерителя основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока и вычислении значения сопротивления по закону Ома. Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и результат измерений отображается на жидкокристаллическом дисплее. Управление процессом измерения осуществляется при помощи встроенного микропроцессора.
Измерения производятся по 4-проводной схеме (схеме Кельвина), исключающей влияние сопротивления соединительных проводников. Измеритель имеет три канала измерения. Измерительный ток последовательно пропускается через объекты измерения всех каналов.
Измеритель имеет автоматические системы внутреннего охлаждения, калибровки и самодиагностики и не требует настройки.
Процесс управления всеми функциями прибора осуществляется через систему меню с помощью сенсорного жидкокристаллического дисплея.
Основные узлы измерителя: стабилизированный источник постоянного испытательного тока на несколько фиксированных значений, устройство точного измерения напряжения постоянного тока, цветной сенсорный ЖК-дисплей с подсветкой, микропроцессор, устройство разрядки, источник питания.
Результаты до 10 000 измерений могут быть сохранены в памяти прибора, удалены, помечены уникальными именами, откорректированы, выведены на печать встроенным принтером, через USB-порт записаны на внешний носитель.
Для привязки результатов измерений ко времени их выполнения прибор имеет системные часы, для записи кривых охлаждения - таймер.
Измеритель имеет режим температурной коррекции сопротивления, включаемый оператором. В режиме температурной коррекции результаты измерений сопротивлений образцов приводятся к температуре, выбираемой оператором. Коррекция проводится по хранимым в памяти прибора значениям температурных коэффициентов сопротивлений стандартных образцов (меди и алюминия) или введенных оператором. Значения температуры могут быть введены вручную или автоматически измерены прибором с помощью подключаемых гибким кабелем внешних измерительных преобразователей температуры TP 01 (до трех штук), наличие которых определяется прибором автоматически. Оба результата измерения (без коррекции и с коррекцией) могут быть сохранены в памяти прибора. Измерительный преобразователь температуры TP-01 позволяет регистрировать температуру окружающей среды и/или непосредственно температуру испытуемого устройства.
Прибор имеет предупредительную световую и звуковую сигнализации режима работы и автоматическое выключение при перегреве.
Для связи с компьютером имеется интерфейс RS-232.
Конструктивно измеритель выполнен в пластиковом противоударном,
виброзащищенном, водонепроницаемом корпусе, снабженном крышкой с автоматическим
клапаном для уравнивания давления внутри и снаружи прибора. Фронтальная панель прибора выполнена из анодированного металла.
На фронтальной панели размещены разъемы для подключения объекта измерений, внешнего зуммера или мигалки для оповещения об опасности, внешних датчиков температуры, устройств USB («HOST» и «DEVICE»), компьютера (разъем RS-232), кабеля питания, лампы сигнализации о подаче тока на объект измерений и безопасном режиме, кнопка аварийного останова, клемма заземления, ЖК-дисплей, термопринтер, отверстия вентиляции.
Питание измерителя осуществляется от сети переменного тока.
Для предотвращения
несанкционированного доступа приборы имеют закрепительные клейма, закрывающие головки винтов, соединяющих части корпуса.
В комплект поставки входит: измеритель сопротивления обмотки WR50-13 зав. № 333169, кабель питания, рулон бумаги для принтера - 2 шт., предохранитель - 2 шт., токовые кабели - 2 шт., замыкающий кабель - 2 шт., потенциальный кабель - 3 шт., сумка для кабелей, USB флеш накопитель, руководство по эксплуатации, методика поверки.
Таблица 2 - Метрологические характеристики измерителя WR50-13
|
Измерительный ток |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
30 - 50 А |
0,00 мкОм - 1,3 Ом |
0,05 мкОм |
± (0,001Иизм. + 0,05 мкОм) |
|
15 - 30 А |
0,0 мкОм - 3,3 Ом |
0,1 мкОм |
± (0,001Иизм. + 0,1 мкОм) |
|
8 - 15 А |
0,0000 мОм - 6,3 Ом |
0,2 мкОм |
± (0,001Иизм. + 0,2 мкОм) |
|
3 - 8 А |
0,0000 мОм - 16,7 Ом |
0,5 мкОм |
± (0,001Иизм. + 0,5 мкОм) |
|
1 - 3 А |
0,000 мОм - 47,2 Ом |
1 мкОм |
± (0,001Иизм. + 1 мкОм) |
|
0,7 - 1 А |
0,000 мОм - 71,4 Ом |
2 мкОм |
± (0,001Иизм. + 2 мкОм) |
|
0,3 - 0,7 А |
0,000 мОм - 167 Ом |
5 мкОм |
± (0,001Иизм. + 5 мкОм) |
|
0,1 - 0,3 А |
0,00 мОм - 500 Ом |
10 мкОм |
± (0,001Иизм. + 10 мкОм) |
|
25 - 100 мА |
0,00 мОм - 2 кОм |
20 мкОм |
± (0,001Иизм. + 20 мкОм) |
|
25 мА |
2 - 10 кОм |
200 мОм |
± (0,002Иизм. + 200 мОм) |
|
25 мА |
10 - 100 кОм |
20 Ом |
± (0,008Иизм. + 20 Ом) |
Примечание: Иизм. - измеренное значение сопротивления.
Таблица 3 - Технические характеристики измерителя WR50-13
|
Характеристика |
Значение |
|
Питание |
От 90 до 264 В; от 47 до 63 Гц |
|
Габаритные размеры, мм, (длина*ширина*высота) |
521x432x216 |
|
Масса, кг |
16,6 |
|
Рабочие условия применения:
|
от - 10 до + 60 до 90 при температуре + 30 °С |
