Номер по Госреестру СИ: 72499-18
72499-18 Анализаторы вибрации
(SignalCalc мод. Quattro, Abacus и Savant)
Назначение средства измерений:
Анализаторы вибрации SignalCalc моделей Quattro, Abacus и Savant (далее анализаторы) предназначены для измерения и преобразования (спектрального анализа) сигналов первичных измерительных преобразователей: виброускорения, виброскорости, виброперемещения, а так же частоты вращения валов машин и агрегатов.
Внешний вид.
Анализаторы вибрации
Рисунок № 1
Внешний вид.
Анализаторы вибрации
Рисунок № 2
Внешний вид.
Анализаторы вибрации
Рисунок № 3
Внешний вид.
Анализаторы вибрации
Рисунок № 4
Внешний вид.
Анализаторы вибрации
Рисунок № 5
Внешний вид.
Анализаторы вибрации
Рисунок № 6
Внешний вид.
Анализаторы вибрации
Рисунок № 7
Программное обеспечение
Программное обеспечение (далее - ПО) служит для обработки, визуализации и архивации информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с анализатором.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендацией по метрологии Р 50.2.0772014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Таблица 1 - Идентификационная таблица программного обеспечения
Идентификационные данные (признаки) |
Значение |
Модель Quattro | |
Идентификационное наименование ПО |
SignalCalc ACE |
Номер версии ПО |
не ниже 5.0.361 |
Цифровой идентификатор ПО |
- |
Модели Abacus и Savant | |
Идентификационное наименование ПО |
SignalCalc Mobilyzer |
Номер версии ПО |
не ниже 5.0.356 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус анализатора методом наклейки и на руководство по эксплуатации типографским способом.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам вибрации SignalCalc моделей Quattro, Abacus и Savant
Техническая документация «Data Physics Corporation», США
Поверка
Поверкаосуществляется по документу МП 204/3-13-2018 «Анализаторы вибрации SignalCalc моделей Quattro, Abacus и Savant. Методика поверки», утвержденному ФГУП «ВНИИМС» 03 июля 2018 года.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (рег. № 45344-10); мультиметр цифровой Agilent 34411А (рег. № 33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«Data Physics Corporation», США
Адрес: 2080 N. 1st Street, Suite 100 San Jose, CA 95131
Телефон: +1408 437-0100
Web-сайт: www.dataphysics.com
Заявитель
Общество с ограниченной ответственностью «БЛМ Синержи» (ООО «БЛМ Синержи») ИНН 7718609666
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 24, стр. 3
Телефон: +7 (495) 781-39-39 Факс: +7 (495) 781-35-91
Web-сайт: www.blms.ru
E-mail: info@blms.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г.Москва, ул.Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия анализаторов основан на преобразовании аналоговых сигналов от первичных преобразователей в цифровую форму и дальнейшей их обработке на основе быстрого преобразования Фурье (БПФ). В качестве первичных преобразователей могут использоваться пьезоэлектрические и ICP вибропреобразователи, тахометры, а также преобразователи силы и преобразователи, предназначенные для акустических измерений.
Анализаторы выпускаются в нескольких модификациях, отличающихся количеством и типом входных каналов, диапазонами измерения.
Анализаторы модели Quattro представляют собой измерительный блок, имеющий до четырех входных измерительных каналов, до двух выходных каналов и канал тахометра. Модель содержит процессор, позволяющий проводить измерения, вычисления и обработку полученных результатов. Модель также позволяет питать ICP акселерометры. Конструктивно модель Quattro выполнена в виде блока, заключенного в металлический корпус, имеющего разъем для подключения персональных компьютеров (ПК) различного исполнения.
Анализаторы модели Abacus представляют собой измерительный блок с модульной структурой, имеющий, в зависимости от наполнения однотипными измерительными модулями, от 4 до 32 входных и до восьми выходных каналов, а также до восьми каналов для подключения тахометров. Конструктивно модель Abacus выполнена в виде блока, заключенного в металлический корпус и снабжена интерфейсом для подключения к ПК.
Анализаторы модели Savant представляют собой анализаторы, собранные на основе анализаторов модели Abacus (от 2 до 32 и более измерительных блоков, и имеют от 36 до 1024 входных каналов). Модель Savant снабжена интерфейсом для подключения к ПК.
Общий вид анализаторов вибрации SignalCalc приведен на рисунках 1-3.

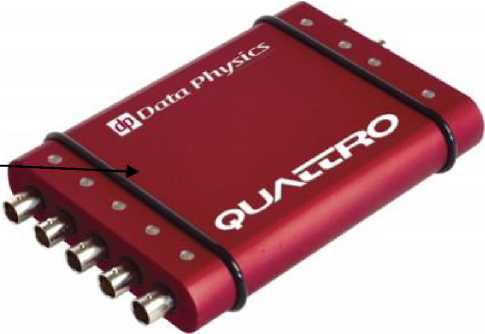

Рисунок 1 - Общий вид анализаторов вибрации SignalCalc модели Quattro
Место нанесения знака утверждения типа

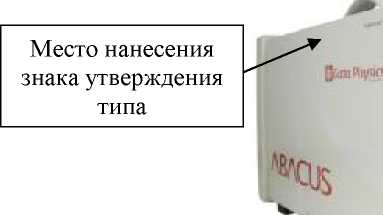

Рисунок 2 - Общий вид анализаторов вибрации SignalCalc модели Abacus
Место нанесения знака утверждения типа

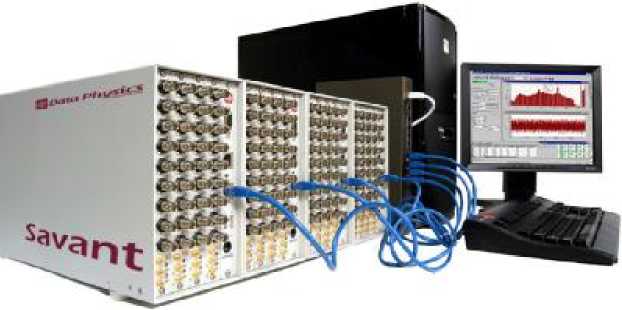

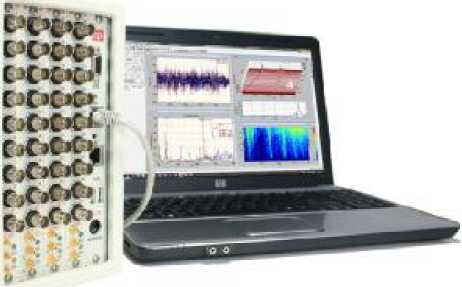

Рисунок 3 - Общий вид анализаторов вибрации SignalCalc модели Savant
Рисунок 4 - Обозначение торговых марок анализаторов вибрации SignalCalc моделей Quattro, Abacus и Savant
Таблица 2 - Метрологические и основные технические характеристики
Наименование характеристики |
Значение | |
Quattro |
Abacus и Savant | |
Максимальные значения входного напряжения (пик), В |
0,1; 1; 10; 20 |
0,1; 1; 5; 10; 20 |
Диапазон рабочих частот, Гц |
от 0,05 до 20000 | |
Диапазон измерений виброускорения при коэффициенте преобразования 10 мВ/(м^с-2), м/с2 |
от 0,1 до 2000 | |
Диапазон измерений виброскорости при коэффициенте преобразования 10 мВ/(мм^с-1), мм/с |
от 0,1 до 2000 | |
Диапазон измерений виброперемещения при коэффициенте преобразования 10 мВ/мкм, мкм |
от 0,1 до 2000 | |
Пределы допускаемой приведенной основной погрешности измерений виброускорения, виброскорости и виброперемещения в диапазоне рабочих частот, % от диапазона измерений |
±3 | |
Пределы допускаемой дополнительной приведенной погрешности измерений виброускорения, виброскорости и виброперемещения, вызванной изменением температуры окружающей среды, отличной от нормальных условий, в диапазоне рабочих температур, % от диапазона измерений |
±1 | |
Диапазон измерения частоты вращения, об/мин |
от 5 до 240000 | |
Пределы допускаемой абсолютной погрешности измерения частоты вращения, об/мин |
±(2+N-0,002), N - заданное значение частоты вращения | |
Нормальные условия измерений: - температура окружающей среды, °С |
20±5 | |
Условия эксплуатации: - диапазон рабочих температур, °С |
от 0 до +55 | |
Габаритные размеры (длина х высота х ширина), мм, не более |
142х23х102 |
458x254x102 |
Масса, кг, не более |
0,545 |
9 |
