Номер по Госреестру СИ: 51579-12
51579-12 Системы управления виброиспытаниями многоканальные цифровые
(SignalStar Scalar, SignalStar Vector и SignalStar Matrix)
Назначение средства измерений:
Системы управления виброиспытаниями многоканальные цифровые моделей SignalStar Scalar, SignalStar Vector и SignalStar Matrix (далее - системы) предназначены для измерения виброускорения, виброскорости, виброперемещения и силы, задания и управления режимом испытаний, включая синусоидальную вибрацию с возможностью поиска и удержания резонанса, случайную широкополосную вибрацию (ШСВ), удар с возможностью синтеза спектра ударного отклика, ряд комбинированных нагрузок - наложение синусоидальных вибраций на ШСВ, наложение узкополосных случайных вибраций на ШСВ, а также воспроизведения ранее записанного вибрационного сигнала.
Внешний вид.
Системы управления виброиспытаниями многоканальные цифровые
Рисунок № 1
Внешний вид.
Системы управления виброиспытаниями многоканальные цифровые
Рисунок № 2
Внешний вид.
Системы управления виброиспытаниями многоканальные цифровые
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 07.09.2022
Номер записи -
ID в реестре СИ - 363620
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
нет модификации, нет данных, SignalStarVector, SignalStar Vector, SignalStar Scalar, SignalStar Vector и SignalStar Matrix, SignalStar Scalar, SignalStar Matrix, Signal Star Vector, Signal Star Scalar, Scalar, Matrix, -,
Производитель
Изготовитель - Фирма "Data Physics Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Статистика
Кол-во поверок - 109
Выдано извещений - 0
Кол-во периодических поверок - 49
Кол-во средств измерений - 17
Кол-во владельцев - 21
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 1585 дн.
Приказы РСТ, где упоминается данный тип СИ
№1899 от 2017.09.07 О продлении срока действия свидетельств об утверждении типа средств измерений
№1110 от 2018.06.07 О продлении срока действия свидетельсв об утверждении типа средств измерений
№131 от 2019.01.30 О внесении изменений в описание типа на системы управления виброиспытаниями многоканальные цифровые моделей SignalStar Scalar, SignalStar Vector и SignalStar Matrix 4
Наличие аналогов СИ: Системы управления виброиспытаниями многоканальные цифровые (SignalStar Scalar, SignalStar Vector и SignalStar Matrix)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
51579-12 Системы управления виброиспытаниями многоканальные цифровые (SignalStar Scalar, SignalStar Vector и SignalStar Matrix) Фирма "Data Physics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
59035-14 Системы управления виброиспытаниями (ВС-301) ООО "Висом" (РОССИЯ г. Смоленск) |
|
51579-12 Системы управления виброиспытаниями многоканальные цифровые (SignalStar Scalar, SignalStar Vector и SignalStar Matrix) Фирма "Data Physics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
67233-17 Системы управления виброиспытаниями и регистрации сигналов (ВС-407) ООО "Висом" (РОССИЯ г. Смоленск) |
|
51579-12 Системы управления виброиспытаниями многоканальные цифровые (SignalStar Scalar, SignalStar Vector и SignalStar Matrix) Фирма "Data Physics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
83303-21 Системы информационно-измерительные управляющие (ВС-301М) ООО "Висом" (РОССИЯ г. Смоленск) |
|
51579-12 Системы управления виброиспытаниями многоканальные цифровые (SignalStar Scalar, SignalStar Vector и SignalStar Matrix) Фирма "Data Physics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
86258-22 Системы информационно-измерительные управляющие (ВС-407М) Общество с ограниченной ответственностью "Висом" (ООО "Висом") (РОССИЯ г. Смоленск) |
Все средства измерений Общество с ограниченной ответственностью "Висом" (ООО "Висом")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
29297-05 01.06.2010 |
Анализаторы вибрации, Signal Calc мод. ACE, MOBILYZER, SAVANT Фирма "Data Physics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
29298-05 01.06.2010 |
Системы управления виброиспытаниями многоканальные цифровые, Signal Star 350, Signal Star 550, Signal Star Vector, Signal Star Matrix Фирма "Data Physics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
50248-12 25.06.2017 |
Анализаторы вибрации, SignalCalc ACE, SignalCalc Mobilyzer и SignalCalc Savant Фирма "Data Physics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
51579-12 07.09.2022 |
Системы управления виброиспытаниями многоканальные цифровые, SignalStar Scalar, SignalStar Vector и SignalStar Matrix Фирма "Data Physics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
72499-18 13.09.2024 |
Анализаторы вибрации, SignalCalc мод. Quattro, Abacus и Savant Фирма "Data Physics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
72436-18 13.09.2024 |
Анализаторы вибрации, Abacus серии 900 Фирма "Data Physics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Кто поверяет Системы информационно-измерительные управляющие (ВС-407М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПМЦ" (RA.RU.312726) | 4 | 1 | 2 | 0 | 1 | 1 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "РКК "ЭНЕРГИЯ" (RA.RU.311236) | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| АО "РКЦ "ПРОГРЕСС" (РОСС RU.001.310411) | 10 | 2 | 0 | 10 | 0 | 9 | 0 | 9 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 6 | 0 | 2 | 0 | 6 | 0 | 2 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 27 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 26 | 0 | 21 | 0 | 15 | 0 | 15 | ||
| АО "Ракетно-космический центр "Прогресс" (РОСС RU.001.310411) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "РКК "ЭНЕРГИЯ" (RA.RU.311236) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "РФЯЦ ВНИИТФ им. академика Е.И.Забабахина" (RA.RU.311874) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Системы информационно-измерительные управляющие (ВС-407М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
1937 | 14707 |
|
ФБУ Красноярский ЦСМ Красноярский край |
9064 | 14707 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
23960 | 14707 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
26880 | 14707 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
8801 | 14707 |
Программное обеспечение
Программное обеспечение (далее - ПО) служит для обработки, визуализации и архивации той информации, которая поступает от измерительных каналов, выработки на ее основе сигнала управления, обеспечивающего выполнение установленной программы вибрационных испытаний. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с системой управления.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационная таблица программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
SignalStar Scalar | |
|
Идентификационное наименование ПО |
ABACUS Lite |
|
Номер версии (идентификационный номер) ПО |
740 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
19bd96d2 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
|
SignalStar Vector | |
|
Идентификационное наименование ПО |
ABACUS |
|
Номер версии (идентификационный номер) ПО |
760 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
c08c7f20 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
|
SignalStar Matrix | |
|
Идентификационное наименование ПО |
ABACUS |
|
Номер версии (идентификационный номер) ПО |
760 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
9a2f5de3 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
Знак утверждения типа
Знак утверждения типананосится на корпус системы методом наклейки и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам управления виброиспытаниями многоканальным цифровым моделей SignalStar Scalar, SignalStar Vector и SignalStar Matrix
Техническая документация фирмы «Data Physics Corp.», США
Поверка
Поверкаосуществляется по документу МП 51579-12 «Системы управления виброиспытаниями многоканальные цифровые моделей SignalStar Scalar, SignalStar Vector и SignalStar Matrix фирмы «Data Physics Corp.», США. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» 02.08.2012 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); мультиметр цифровой Agilent 34411А (г/р № 33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Data Physics Corp.», США
Адрес: 2025 Gateway Place, Suite 260, San Jose, CA 95110
Заявитель
Общество с ограниченной ответственностью «БЛМ Синержи» (ООО «БЛМ Синержи ») ИНН 7718609666
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 24, стр. 3
Телефон/факс: (495) 781-39-39 / 781-35-91
Web-сайт: www.blms.ru
E-mail: info@blms.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Системы используются совместно с испытательными вибрационными установками.
Принцип работы систем основан на осуществлении приема, усиления и преобразования аналоговой информации от первичных преобразователей, установленных на испытуемых изделиях, формировании и регулировании управляющих сигналов вибростенда (синусоидальный, случайный, удар). Программное обеспечение позволяет осуществлять формирование заданий на проведение измерений, выработку сигналов возбуждения вибростенда, анализ отклика, автоматическое регулирование и протоколирование испытаний. Управление заданием испытательных режимов проводится на основе измерения пиковых и среднеквадратических значений виброускорения, виброскорости и виброперемещения.
Системы работают с акселерометрами, в том числе с акселерометрами со встроенным усилителем заряда (типа ICP, TEDS), питание которых осуществляют.
Кроме того, системы могут работать в качестве анализаторов динамических процессов и осуществлять частотный анализ на базе быстрого преобразования Фурье (БПФ).
Модель SignalStar Scalar имеет от одного до восьми входных каналов, один канал управления и базируется на измерительном блоке ABACUS Lite, который может работать как автономно, так и вместе с персональным компьютером.
Модель SignalStar Vector представляет собой переносной измерительный блок ABACUS, имеющий от четырех до 32 входных каналов и один канал управления. Модель снабжена интерфейсом и подключается к ноутбуку или к персональному компьютеру.
Модель SignalStar Matrix базируется на нескольких (от 2 до 32) измерительных блоках ABACUS и имеет от 40 до 1024 входных каналов и от1 до 16 каналов управления. Модель снабжена интерфейсом для подключения к персональному компьютеру. Модель позволяет осуществлять управление несколькими вибрационными установками одновременно, как с учетом их взаимного влияния на объект испытаний, так и независимо друг от друга.
Общий вид системы управления виброиспытаниями многоканальной цифровой модели SignalStar Scalar приведен на рисунке 1.
Рисунок 1 - Система управления виброиспытаниями многоканальная цифровая модели SignalStar Scalar

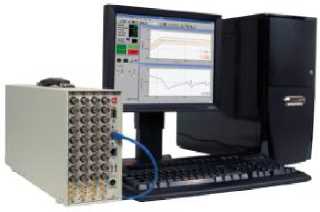

Общий вид системы управления виброиспытаниями многоканальной цифровой модели SignalStar Vector приведен на рисунке 2.
Рисунок 2 - Система управления виброиспытаниями многоканальная цифровая модели SignalStar Vector

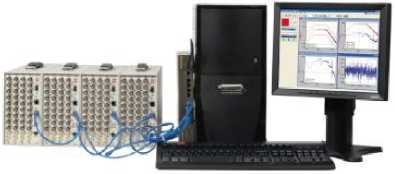

Общий вид системы управления виброиспытаниями многоканальной цифровой модели SignalStar Matrix приведен на рисунке 3.
Рисунок 3 - Система управления виброиспытаниями многоканальная цифровая модели SignalStar Matrix
Таблица 3 -
|
Наименование |
Количество |
|
Система управления виброиспытаниями многоканальная цифровая модель SignalStar Scalar (SignalStar Vector или SignalStar Matrix) |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Минимальное значение входного напряжения, В |
0,015 |
|
Максимальные значения входного напряжения, В |
1; 2; 5; 10 |
|
Диапазон частот входного напряжения, Гц |
от 0,05 до 20000 |
|
Приведенная расширенная неопределенность канала измерения параметров вибрации при коэффициенте охвата k=2 и доверительной вероятности 0,95 в диапазонах входного сигнала, % |
±0,2 |
|
Условия эксплуатации: - диапазон рабочих температур, °С |
от 0 до +55 |
|
Габаритные размеры (длина х высота х ширина), мм, не более измерительный блок ABACUS Lite |
280х438х102 |
|
измерительный блок ABACUS |
102x254x458 |
|
Масса, кг, не более измерительный блок ABACUS Lite |
8,5 |
|
измерительный блок ABACUS |
9 |
