Номер по Госреестру СИ: 50248-12
50248-12 Анализаторы вибрации
(SignalCalc ACE, SignalCalc Mobilyzer и SignalCalc Savant)
Назначение средства измерений:
Анализаторы вибрации моделей SignalCalc ACE, SignalCalc Mobilyzer и SignalCalc Savant (далее анализаторы) предназначены для измерения и спектрального анализа динамических сигналов: характеристик вибрации, скорости вращения валов машин и агрегатов, в частности агрегатов роторного типа, а также для проведения модального анализа. Кроме того, анализаторы могут измерять сигналы, поступающие от акустических преобразователей.
Внешний вид.
Анализаторы вибрации
Рисунок № 1
Внешний вид.
Анализаторы вибрации
Рисунок № 2
Внешний вид.
Анализаторы вибрации
Рисунок № 3
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 25.06.2017
Номер записи - 139645
ID в реестре СИ - 362045
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
нет данных, модель SignalCalc ACE, Анализатор вибрации SignalCalc ACE, SignalCalc ACE, SignalCalc Mobilyzer и SignalCalc Savant, SignalCalc ACE,
Производитель
Изготовитель - Фирма "Data Physics Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 5
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 663 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализаторы вибрации (SignalCalc ACE, SignalCalc Mobilyzer и SignalCalc Savant)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Data Physics Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
29297-05 01.06.2010 |
Анализаторы вибрации, Signal Calc мод. ACE, MOBILYZER, SAVANT Фирма "Data Physics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
29298-05 01.06.2010 |
Системы управления виброиспытаниями многоканальные цифровые, Signal Star 350, Signal Star 550, Signal Star Vector, Signal Star Matrix Фирма "Data Physics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
50248-12 25.06.2017 |
Анализаторы вибрации, SignalCalc ACE, SignalCalc Mobilyzer и SignalCalc Savant Фирма "Data Physics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
51579-12 07.09.2022 |
Системы управления виброиспытаниями многоканальные цифровые, SignalStar Scalar, SignalStar Vector и SignalStar Matrix Фирма "Data Physics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
72499-18 13.09.2024 |
Анализаторы вибрации, SignalCalc мод. Quattro, Abacus и Savant Фирма "Data Physics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
72436-18 13.09.2024 |
Анализаторы вибрации, Abacus серии 900 Фирма "Data Physics Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Анализаторы вибрации (SignalCalc ACE, SignalCalc Mobilyzer и SignalCalc Savant)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы вибрации (SignalCalc ACE, SignalCalc Mobilyzer и SignalCalc Savant)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
15900 | 5491 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
1197 | 5491 |
|
ФБУ Красноярский ЦСМ Красноярский край |
4812 | 5491 |
|
ФБУ Омский ЦСМ Омская область |
599 | 5491 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
5520 | 5491 |
Программное обеспечение
(ПО) служит для обработки, визуализации и архивации информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с анализатором.|
Наименование программного обеспечения |
Идентификационное наименование программного обеспече ния |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
SignalCalc ACE |
SignalCalc |
240 |
19bd96d2 |
CRC-16 |
|
SignalCalc Mobilyzer |
SignalCalc |
730 |
5b418ee9 |
CRC-16 |
|
SignalCalc Savant |
SignalCalc |
730 |
276e2d2S |
CRC-16 |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус анализатора методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийРуководства по эксплуатации «Анализатор вибрации SignalCalc ACE», «Анализатор вибрации SignalCalc Mobilyzer» и «Анализатор вибрации SignalCalc Savant».
Лист № 4 всего листов 4
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам вибрации моделей SignalCalc ACE, SignalCalc Mobilyzer и SignalCalc Savant
1. Техническая документация фирмы «Data Physics Corporation», США.
Поверка
Поверкаосуществляется по документу МП 50248-12 «Анализаторы вибрации моделей SignalCalc ACE, SignalCalc Mobilyzer и SignalCalc Savant фирмы «Data Physics Corporation», США. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 02.05.2012 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); мультиметр цифровой Agilent 34411А (г/р № 33921-07).
Изготовитель
Фирма «Data Physics Corporation »,СШААдрес: 2025 Gateway Place, Suite 260, San Jose, CA 95110
Заявитель
Общество с ограниченной ответственностью «БЛМ Синержи» (ООО «БЛМ Синержи»), г. Москва
Адрес: 107076, г. Москва, Колодезный переулок, д. 3, стр. 26,офис 212
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС »
Анализаторы представляют собой аналого-цифровые преобразователи, принцип действия которых основан на преобразовании аналоговых сигналов от первичных преобразователей в цифровую форму и дальнейшей их обработке на основе быстрого преобразования Фурье (БПФ). В качестве первичных преобразователей могут использоваться пьезоэлектрические вибропреобразователи, тахометры, а также преобразователи, предназначенные для акустических измерений.
Анализаторы выпускаются в нескольких модификациях, отличающихся количеством и типом входных каналов и диапазонами измерения.
Модель SignalCalc ACE представляет собой выносной измерительный блок Quattro, имеющий до четырех входных измерительных каналов, два выходных канала и канал тахометра. Модель содержит процессор, позволяющий проводить измерения, вычисления и обработку полученных результатов. Модель также позволяет проводить балансировку и питать ICP акселерометры. Конструктивно модель SignalCalc ACE выполнена на основе ноутбука.
Модель SignalCalc Mobilyzer представляет собой переносной измерительный блок ABACUS, имеющий от четырех до 32 входных и до восьми выходных каналов, а также до восьми каналов для подключения тахометров. Модель снабжена программным интерфейсом и выполняется на основе ноутбука или на основе персонального компьютера.
Модель SignalCalc Savant представляет собой стационарный анализатор, базирующийся на двух-четырех измерительных блоках ABACUS, и имеет от 40 до 1024 входных каналов. Модель снабжена интерфейсом для подключения к персональному компьютеру.
Переносной измерительный блок ABACUS используется в качестве аналогоцифрового преобразователя, процессора предварительной обработки данных и банка-накопителя данных для записи необработанных сигналов.

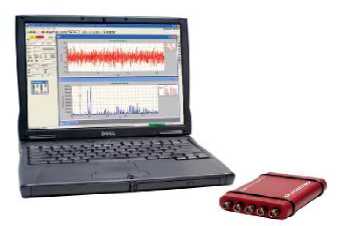

Внешний вид анализатора SignalCalc ACE с измерительным блоком Quattro приведен на рисунке 1.
Рисунок 1- Анализатор SignalCalc ACE с измерительным блоком Quattro
Внешний вид анализатора SignalCalc Mobilyzer с измерительным блоком ABACUS приведен на рисунке 2
Место нанесения идентификационной бирки
Рисунок 2 - Анализатор SignalCalc Mobilyzer с измерительным блоком ABACUS

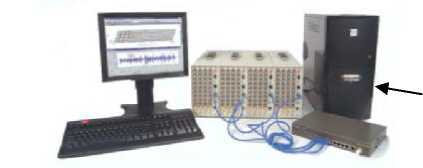

Внешний вид анализатора SignalCalc Savant приведен на рисунке 3
Место нанесения иден-тификацион-ной бирки
Рисунок 3 - Анализатор SignalCalc Savant
Программное обеспечение (ПО) служит для обработки, визуализации и архивации информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с анализатором.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспече ния |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
SignalCalc ACE |
SignalCalc |
240 |
19bd96d2 |
CRC-16 |
|
SignalCalc Mobilyzer |
SignalCalc |
730 |
5b418ee9 |
CRC-16 |
|
SignalCalc Savant |
SignalCalc |
730 |
276e2d2S |
CRC-16 |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
|
SignalCalc ACE Максимальные значения входного напряжения (пик), В Диапазон частот, Гц Максимальная частота входного сигнала по каналу измерения числа оборотов, кГц (об/мин) |
0,1; 1; 10 от 0 до 40 000 200 (12 000 000) |
|
Лист № 3 всего листов 4 | |
|
Приведенная расширенная неопределенность измерения входного сигнала при коэффициенте охвата к=2 и доверительной вероятности 0,95 для канала измерения вибрации в диапазоне частот и амплитуд, % Абсолютная расширенная неопределенность измерения входного сигнала при коэффициенте охвата к=2 и доверительной вероятности 0,95 для канала измерения числа оборотов, Гц (об/мин) Условия эксплуатации: |
0,2 0,02 (1) |
|
диапазон рабочих температур, °С Габаритные размеры измерительного блока Quattro, мм Масса измерительного блока Quattro, г |
от 0 до 55 142 х 102 х 23 545 |
|
SignalCalc Mobilyzer и SignalCalc SAVANT Максимальные значения входного напряжения, В Диапазон частот, Гц Диапазон входных импульсов по каналу измерения числа оборотов, имп./мин Приведенная расширенная неопределенность измерения входного сигнала при коэффициенте охвата к=2 и доверительной вероятности 0,95 для канала измерения вибрации в диапазоне частот и амплитуд, % Абсолютная расширенная неопределенность измерения входного сигнала при коэффициенте охвата к=2 и доверительной вероятности 0,95 для канала измерения числа оборотов, имп./мин Условия эксплуатации: |
1; 2; 5; 10 от 0 до 40 000 от 1 до 300 000 ± 0,2 1 |
|
диапазон рабочих температур, °С Габаритные размеры, мм измерительный блок ABACUS Масса, кг измерительный блок ABACUS |
от 0 до 55 102 х 254 х 458 9 |
