Сведения о средстве измерений: 72572-18 Трансформаторы тока измерительные

Номер по Госреестру СИ: 72572-18
72572-18 Трансформаторы тока измерительные
(МАК СТ)

Назначение средства измерений:
Трансформаторы тока измерительные МАК СТ (далее по тексту - трансформаторы) предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в однофазных и трехфазных электрических цепях переменного тока.

Внешний вид. Трансформаторы тока измерительные, http://oei-analitika.ru рисунок № 1

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 1

Внешний вид. Трансформаторы тока измерительные, http://oei-analitika.ru рисунок № 2

Внешний вид.
Трансформаторы тока измерительные

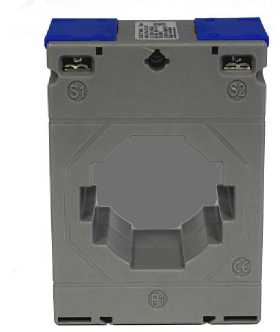

Рисунок № 2

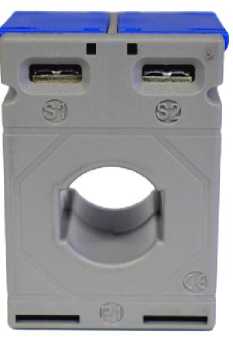

Внешний вид. Трансформаторы тока измерительные, http://oei-analitika.ru рисунок № 3

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 3

Внешний вид. Трансформаторы тока измерительные, http://oei-analitika.ru рисунок № 4

Внешний вид.
Трансформаторы тока измерительные

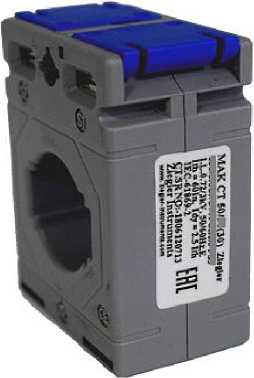

Рисунок № 4

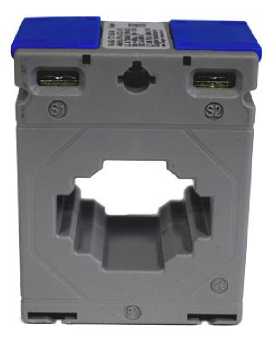

Внешний вид. Трансформаторы тока измерительные, http://oei-analitika.ru рисунок № 5

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 5

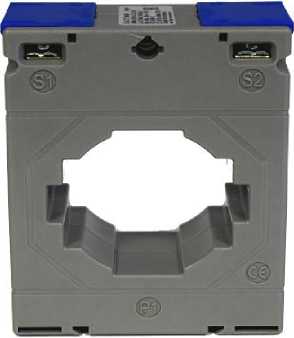

Внешний вид. Трансформаторы тока измерительные, http://oei-analitika.ru рисунок № 6

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 6

Внешний вид. Трансформаторы тока измерительные, http://oei-analitika.ru рисунок № 7

Внешний вид.
Трансформаторы тока измерительные

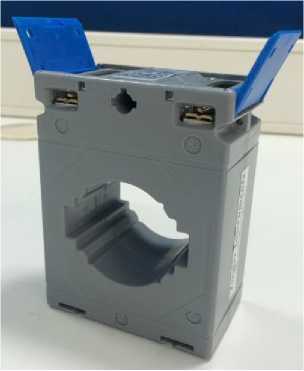

Рисунок № 7

Внешний вид. Трансформаторы тока измерительные, http://oei-analitika.ru рисунок № 8

Внешний вид.
Трансформаторы тока измерительные

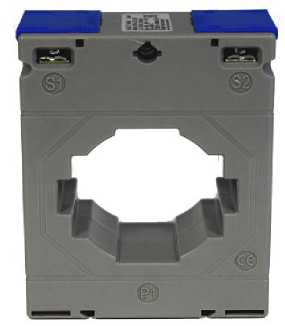

Рисунок № 8

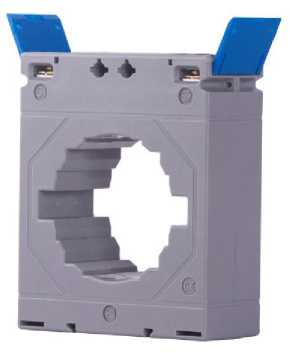

Внешний вид. Трансформаторы тока измерительные, http://oei-analitika.ru рисунок № 9

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 9

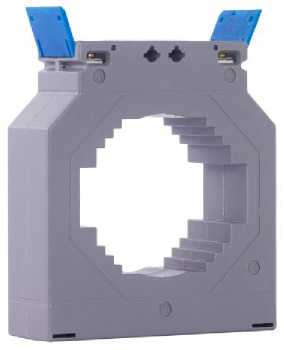

Внешний вид. Трансформаторы тока измерительные, http://oei-analitika.ru рисунок № 10

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 10

Общие сведения

Дата публикации - 23.10.2018
Срок свидетельства - 20.09.2024
Номер записи - 168772
ID в реестре СИ - 491053
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

MAK CТ 104/80(45) 1500/1A 20VA CL 0.5, MAK CТ 104/80(45) 1500/1A 15VA CL 0.5S, MAK CТ 104/80(45) 1200/1A 20VA CL 0.5, MAK CТ 104/80(45) 1200/1A 15VA CL 0.5S, MAK CТ 104/80(45) 1000/1A 20VA CL 0.5, MAK CТ 104/80(45) 1000/1A 15VA CL 0.5s, MAK CТ 100/100V(45)1200/1A 5VA CL 0.5S, MAK CТ 100/100V(45) 2000/1A 7.5VA CL 0.5S, MAK CТ 100/100V(45) 1500/1A 5VA CL 0.5s, MAK CТ 100/100V(45) 1500/1A 5VA CL 0,5s, MAK CТ 100/100V(45) 1200/1A 5VA CL 0,5s, MAK CТ 100/100V(45) 2000/1A 7.5VA CL 0,5s, MAK CT, мод. MAK CT 3PH 140/31, MAK CT 45/21 60/5A 1.5VA Cl.1, MAK CT 62/30(50) 200/5A 5VA CL0.5s, MAK CT 62/30(50) 150/5A 2VA CL0.5s, MAK CT 50/14(50) 50/5A 1VA CL0.5, MAK CT 45/14(40) 40/5A 1VA CL1.0, MAK CT 45/14(40) 30/5A 1VA CL1.0,

Производитель

Изготовитель - Фирма "Ziegler Instruments"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

RT_37 Анализ рынка поверки Самаре

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
Объемы первичных и периодических поверок за период с 2017г. по н.в.
Информация о местах осуществления деятельности организаций-поверителей.
Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
Детальный анализ по каждой из организации, работающей в выбранном городе.
Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
Количество поверок по типам СИ в динамике по годам.
Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
Быстрый анализ контрагентов организаций-поверителей.
Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 4094
Выдано извещений - 0
Кол-во периодических поверок - 59
Кол-во средств измерений - 1334
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 5699 дн.

Приказы РСТ, где упоминается данный тип СИ

№1575 от 2016.10.17 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии "Энергопромсбыт"

№1006 от 2017.05.17 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии "Энергопромсбыт"

№2009 от 2018.09.20 Об утверждении типов средств измерений

№225 от 2022.01.31 Об утверждении предельного значения интервала между поверками для измерительных трансформаторов тока до 1000 В

Наличие аналогов СИ: Трансформаторы тока измерительные (МАК СТ)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Ziegler Instruments"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
65249-16 16.09.2021	Амперметры и вольтметры аналоговые, EQ48/72/96/144 Фирма "Ziegler Instruments" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )	ОТ	2 года
72572-18 20.09.2024	Трансформаторы тока измерительные, МАК СТ Фирма "Ziegler Instruments" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )	ОТ МП	8 лет
72570-18 20.09.2024	Амперметры и вольтметры аналоговые щитовые, EQ, PQ, DSL Фирма "Ziegler Instruments" (СОЕДИНЕННОЕ КОРОЛЕВСТВО )	ОТ МП	2 года

MI_11 Интревалы между поверками СИ по типам СИ и кол-ву поверок по годам

В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).

Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.

Внимание! Отчет строится не быстро.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока измерительные (МАК СТ)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Первичных поверок	Периодических поверок	Для юриков	Для юриков первичные	Для юриков периодические
ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038)		мод. МАК СТ 62/30(40) мод. МАК СТ 86/60(45) мод. МАК СТ 130/100(50) мод. МАК СТ 104/80(45) мод. МАК СТ 62/40(40) мод. МАК СТ 50/14(50) мод. МАК СТ 74/W(45) мод. МАК СТ 62/W(40) мод. МАК СТ 225/125(50) МАК СТ 104/80(45)	850	12	0	12	12	0
ООО "МЦМ" (RA.RU.312223)			1329	0	0	0	0	0
ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038)		модификация MAK CT 140/130V (45) модификация MAK CT 130/100 (50) модификация MAK CT 104/80 (45) модификация MAK CT 86/50 (45) модификация MAK CT 74/50 (45)	48	48	0	48	48	0
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494)	РСТ	MAK CT, мод. MAK CT 3PH 140/31	2	0	0	0	0	0
ООО "ИНЭКС СЕРТ" (RA.RU.312302)		Нет модификации	190	190	0	190	190	0
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483)	РСТ	МАК СТ	11	3	8	11	3	8
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		нет модификации MAK CT 62/30(50) 150/5A 2VA CL0.5s MAK CT 62/30(50) 200/5A 5VA CL0.5s MAK CT 45/14(40) 40/5A 1VA CL1.0 МАК СТ 74/40 800/5 MAK CT 50/14(50) 50/5A 1VA CL0.5 MAK CT 45/14(40) 30/5A 1VA CL1.0 МАК СТ 62/30 200/5А 10VA CL0,5 MAK CТ 100/100V(45) 1500/1A 5VA CL 0.5s MAK CТ 140/130V(45) 3000/1A 15VA CL 0.5s	1663	1612	51	363	312	51
ООО «МетрЛифтСервис» (RA.RU.314115)		MAK CT 45/21 60/5A 1.5VA Cl.1	1	1	0	1	1	0

Стоимость поверки Трансформаторы тока измерительные (МАК СТ)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

отсутствует.

Знак утверждения типа

наносится на корпус трансформатора в виде наклейки или на титульный лист паспорта типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений отсутствуют.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к трансформаторам тока измерительным МАК СТ

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки Техническая документация изготовителя

Поверка

Поверка осуществляется по ГОСТ 8.217-2003 «ГСИ Трансформаторы тока. Методика поверки».

Основные средства поверки:

- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.3Т1 (регистрационный номер в Федеральном информационном фонде 39952-08);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на трансформатор, как показано на рисунке 2, и/или в паспорт трансформатора.

Изготовитель

Фирма «Ziegler Instruments», Великобритания
Адрес: Central Buildings, Woodland Close, Old Woods Trading Estate, Torquay Devon, TQ2 7BB, United Kingdom
Телефон: (44) 1803 407 765
Факс: (44) 1803 616 800
E-mail: info@ziegler-instrument.com
Web-сайт: www.ziegler-instrument.com

Заявитель

Общество с ограниченной ответственностью «КИПплюс» (ООО «КИПплюс») ИНН 7805689869
Адрес: 198095, г. Санкт-Петербург, ул. Швецова, д. 12, корпус 2 Телефон: +7 (812) 318-39-44
Факс: +7 (812) 318-39-44
E-mail: sales@kip.plus

Испытательный центр

Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru

Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный току первичной обмотки.

Трансформаторы тока измерительные МАК СТ являются масштабными преобразователями и служат для расширения пределов измерения силы переменного тока. По конструкции относятся к трансформаторам фиксированного типа с неразборным или разборным сердечником, с первичной цепью или с окном. В трансформаторах с окном первичной обмоткой служит кабель или шина, пропущенная сквозь окно трансформатора. В трансформаторах с первичной обмоткой обмотки расположены внутри корпуса. Вторичные обмотки трансформаторов конструктивно располагаются внутри корпуса и выполняются в различных модификациях для достижения нужного коэффициента трансформации.

Трансформаторы тока измерительные МАК СТ имеют изолирующий корпус из самогасящегося стеклоармированного поликарбоната. Модификации трансформаторов отличаются способом подключения первичной токонесущей шины, диапазоном первичного тока, номинальной мощностью вторичных обмоток, классом точности, размерами и формой проходных окон, габаритными размерами. Выводы вторичных обмоток подключаются к клеммам, закрепленным на корпусе трансформатора. Клеммы имеют пломбируемые крышки для ограничения доступа к измерительной цепи.

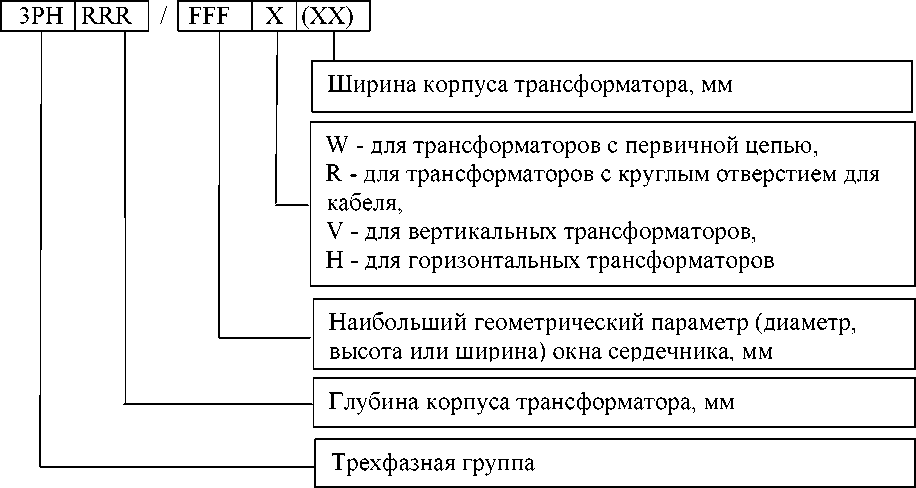

Схема обозначений модификаций трансформаторов:

МАК СТ

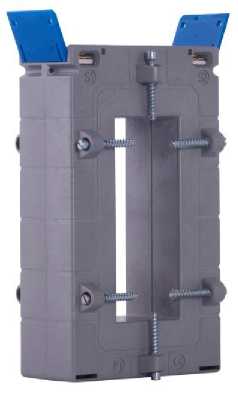

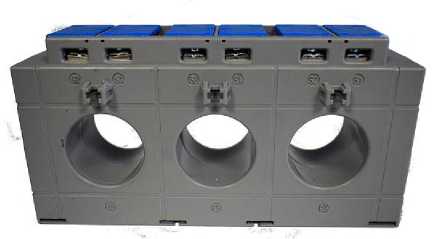

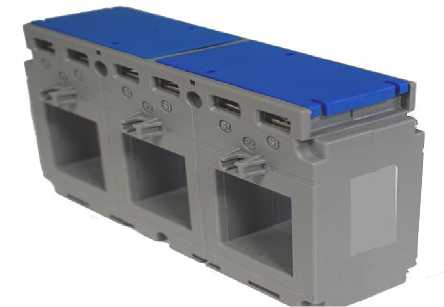

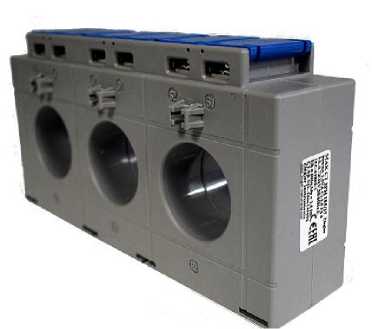

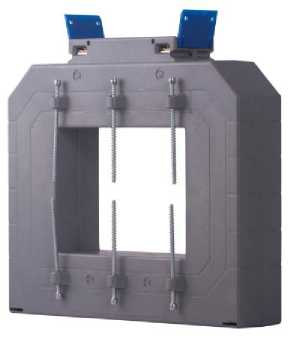

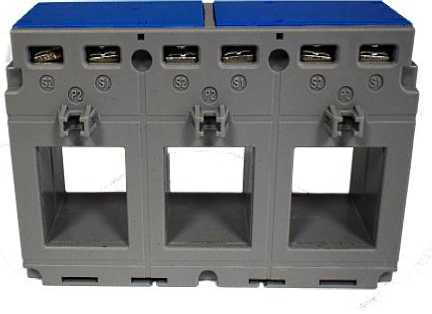

Общий вид трансформаторов различных модификаций представлен на рисунке 1.

а) модификации

МАК СТ RRR/W(XX)

б) модификации

МАК СТ 45/FFF(40)

в) модификации

МАК СТ 50/FFF(30)

г) модификации

МАК СТ 50/FFF(50)

д) модификации

МАК СТ 62/FFF(XX)

е) модификации

МАК СТ 74/FFF(45)

ж) модификации

МАК СТ 86/FFF(45)

и) модификации

МАК СТ 140/FFF(45)

к) модификации

л) модификации

МАК СТ 225/FFF (50)

м) модификации

МАК СТ 3PH 75/15(60)

МАК СТ 100/FFF(45)

н) модификации

МАК СТ 3PH 105/21(40)

о) модификации

МАК СТ 3PH 140/31(40)

п) модификации

МАК СТ 3PH 185/27(45)

р) модификации

МАК СТ 3PH 185/37(45)

Рисунок 1 - Общий вид трансформаторов тока измерительных МАК СТ

Знак поверки наносится на стенку корпуса трансформатора, как показано на рисунке 2.

Рисунок 2 - Место нанесения знака поверки

Место нанесения знака поверки

Пломбирование трансформаторов не предусмотрено.

Программное обеспечение отсутствует.

Таблица 3 - Комплектность трансформаторов

Наименование	Количество
Трансформатор тока измерительный МАК СТ	1 шт.
Паспорт	1 экз.
Коробка упаковочная	1 шт.
Комплект крепежных принадлежностей	1 компл.

Основные метрологические и технические характеристики трансформаторов приведены в таблицах 1, 2.

Таблица 1 - трансформаторов

Наименование характеристик	Значение
Номинальное напряжение (и_ном), В	660
Наибольшее рабочее напряжение трансформатора, В	720
Номинальная частота переменного тока, Гц	50; 60
Диапазон номинальных первичных токов (/_1ном), А	от 1 до 7500
Номинальный вторичный ток (/_2ном), А	1; 5
Класс точности вторичных обмоток для измерений*	0,2; 0,2S; 0,5; 0,5S; 1; 3
Номинальная вторичная нагрузка (5_2ном) * с коэффициентом мощности COSф₂=1 В-А	1; 2,5
Номинальная вторичная нагрузка (5_2ном) * с коэффициентом мощности cosф₂=0,8 ВА	5; 10; 15; 20; 30; 60; 100
Номинальный коэффициент безопасности обмотки для измерений, не более	5, 10, 15, 20
Габаритные размеры**, мм, не более: - длина - ширина - высота	от 45 до 225 от 31 до 60 от 65 до 206
Размеры окна сердечника**, мм, не более: - диаметр - ширина - высота	от 14 до 86 от 15 до 167 от 25 до 130

Продолжение таблицы 1

Наименование характеристик	Значение
Масса**, кг, не более	1,2
Рабочие условия измерений: - температура окружающего воздуха, °С	от -20 до +45
Средняя наработка на отказ, ч	65000
Средний срок службы, лет	20
Примечания: * - соотношения классов точности и номинальных нагрузок указано в паспорте и на
табличке конкретного трансформатора; ** - в зависимости от исполнения.

Таблица 2 - Диапазон номинальных первичных токов

Модификация	Диапазон номинальных первичных токов (/_1ном), А для классов точности
Модификация	0,2S	0,2	0,5	0,5S	1,0	3,0
62/W(40)	-	от 1 до 30	от 1 до 30	-	от 1 до 30	-
74/W(40)	-	от 1 до 60	от 1 до 60	-	от 1 до 60	-
45/14(40)	-	-	от 75 до 300	-	от 30 до 300	-
50/14(30)	-	-	от 100 до	-	от 40 до 300	-
			300
50/14(50)	-	-	от 50 до 300	-	от 30 до 300	-
62/R(40)	от 150 до	от 100 до	от 75 до 600	от 150 до	от 50 до 600	-
	600	600		400
50/21(30)	-	-	от 80 до 400	-	от 40 до 400	-
50/21(50)	-	-	от 50 до 400	-	от 50 до 400	-
62/20(40)	от 100 до	от 100 до	от 75 до 500	от 100 до	от 50 до 500	-
	500	500		500
45/21(40)	-	-	от 80 до 400	-	от 50 до 400	-
74/20(45)	от 100 до	от 100 до	от 50 до 500	от 100 до	от 40 до 500	-
	500	500		400
50/30(30)	-	-	от 100 до	-	от 75 до 600	-
			600
50/30(50)	-	-	от 100 до	-	от 50 до 600	-
			600
62/30(40)	от 100 до	от 100 до	от 75 до 800	от 100 до	от 50 до 800	-
	800	800		800
62/30(50)	от 100 до	от 100 до	от 75 до 800	от 100 до	от 40 до 800	-
	800	800		800
74/30(45)	от 100 до	от 100 до	от 75 до 800	от 100 до	от 30 до 800	-
	800	800		800
62/40(40)	от 200 до	от 200 до	от 200 до	от 200 до	от 100 до	-
	800	800	800	800	800
86/40(45)	от 200 до	от 200 до	от 100 до	от 100 до	от 100 до	-
	1250	1250	1250	1000	1250
74/40(45)	от 100 до	от 150 до	от 100 до	от 100 до	от 40 до	-
	1000	1000	1000	1000	1000
74/50(45)	от 250 до	от 250 до	от 200 до	от 250 до	от 100 до	-
	1000	1000	1000	1000	1000
86/50(45)	от 200 до	от 200 до	от 100 до	от 200 до	от 100 до	-
	1250	1250	1250	1250	1250

Продолжение таблицы 2

Модификация	Диапазон номинальных первичных токов (/_1ном), А для классов точности
Модификация	0,2S	0,2	0,5	0,5S	1,0	3,0
86/60(45)	от 300 до	от 300 до	от 200 до	от 300 до	от 100 до	-
	1600	1600	1600	1600	1600
104/60(45)	от 300 до	от 200 до	от 150 до	от 300 до	от 100 до	-
	1600	1600	1600	1600	1600
104/80(45)	от 600 до	от 400 до	от 250 до	от 750 до	от 200 до	-
	2000	2000	2000	2000	2000
140/80(45)	от 500 до	от 300 до	от 200 до	от 500 до	от 200 до	-
	2000	2000	2000	2000	2000
140/100H(45)	от 600 до	от 400 до	от 200 до	от 600 до	от 200 до	-
	4000	4000	4000	4000	4000
130/100(50)	от 600 до	от 600 до	от 600 до	от 600 до	от 600 до	-
	3000	3000	3000	3000	3000
225/125(50)	от 1000 до	от 600 до	от 600 до	от 1000 до	от 600 до	-
	6000	6000	6000	6000	6000
225/167(50)	от 1500 до	от 1000 до	от 1000 до	от 1500 до	от 1000 до	-
	7500	7500	7500	7500	7500
100/100V(45)	от 1200 до	от 1000 до	от 400 до	от 1200 до	от 400 до	-
	2500	2500	2500	2500	2500
140/100V(45)	от 600 до	от 400 до	от 200 до	от 600 до	от 200 до	-
	3000	3000	3000	3000	3000
100/130V(45)	-	от 1500 до	от 400 до	-	от 400 до	-
		3200	3200		3200
140/130V(45)	-	от 1000 до	от 400 до	-	от 400 до	-
		5000	5000		5000
				-		от
3PH 75/15(60)	-	-	от 150 до 160		от 100 до 160	100 до
						160
				-		от
3PH 105/21(40)	-	-	от 160 до 250		от 100 до 250	100 до
						250
				-		от
3PH 140/31(40)	-	-	от 250 до 630		от 250 до 630	250 до
						630
3PH 185/27(45)	-	-	-		от 100 до 500	от 40 до 500
				-		от
3PH 185/37(45)	-	-	-		от 300 до 800	300 до
						800

Техническая поддержка
