Номер по Госреестру СИ: 65249-16
65249-16 Амперметры и вольтметры аналоговые
(EQ48/72/96/144)
Назначение средства измерений:
Амперметры и вольтметры аналоговые EQ48/72/96/144 (далее по тексту -амперметры и вольтметры EQ) предназначены для измерения силы и напряжения переменного тока в однофазных электрических цепях.

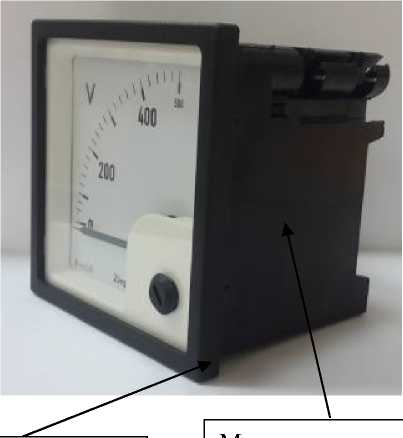

Внешний вид.
Амперметры и вольтметры аналоговые
Рисунок № 1

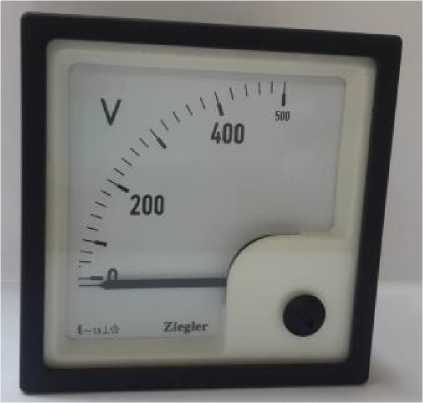

Внешний вид.
Амперметры и вольтметры аналоговые
Рисунок № 2
Внешний вид.
Амперметры и вольтметры аналоговые
Рисунок № 3
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к амперметрам и вольтметрам аналоговым EQ48/72/96/144
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30012.1-2002 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей
ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам
Документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Основное оборудование, необходимое для поверки:
- Калибратор универсальный 9100Е (Госреестр № 25985-09)
Изготовитель
Фирма «Ziegler Instrument», Великобритания.Адрес: Central Buildings, Woodland Close, Old Woods Trading Estate, Torquay Devon, TQ2 7BB, United Kingdom.
Заявитель
Общество с ограниченной ответственностью «СейсмЭнергоПроект»
(ООО «СейсмЭнергоПроект»), г. Москва, ИНН 7709909085
Юридический адрес: 109147, г. Москва, ул. Марксистская, д.22, стр.1
Тел.: +7 495 640 89 08; E-mail: info@sep.msk.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)
Юридический адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526
Тел.: +7 (495) 278-02-48; E-mail: info@ic-rm.ru
Амперметры и вольтметры EQ относятся к аналоговым показывающим электроизмерительным приборам непосредственного или трансформаторного включения.
Амперметры и вольтметры EQ являются приборами электромагнитной системы, в которой измерительным механизмом является катушка с подвижным сердечником из ферромагнитного материала. Принцип действия основан на взаимодействии магнитного поля измеряемого тока, проходящего через неподвижную катушку. Измеренные показания соответствуют действующему значению тока или напряжения.
Амперметры и вольтметры EQ имеют отсчётное устройство в виде неравномерной квадрантной шкалы с нулевой отметкой на краю диапазона и стрелочного указателя (движение стрелки по ходу часов с углом отклонения 90°). Корректор нуля - механический.
Амперметры EQ могут включаться в цепь непосредственно (сила тока до 5 А) и через трансформаторы тока с вторичными токами 1 и 5 А. Вольтметры EQ могут включаться в цепь непосредственно и через трансформаторы напряжения с вторичными напряжениями 100 и 110 В.
Конструктивно амперметры и вольтметры EQ выполнены в диэлектрических пластиковых корпусах. Шкалы амперметров и вольтметров EQ являются сменными и имеют различный диапазон измерений. Амперметры и вольтметры EQ щитового крепления.

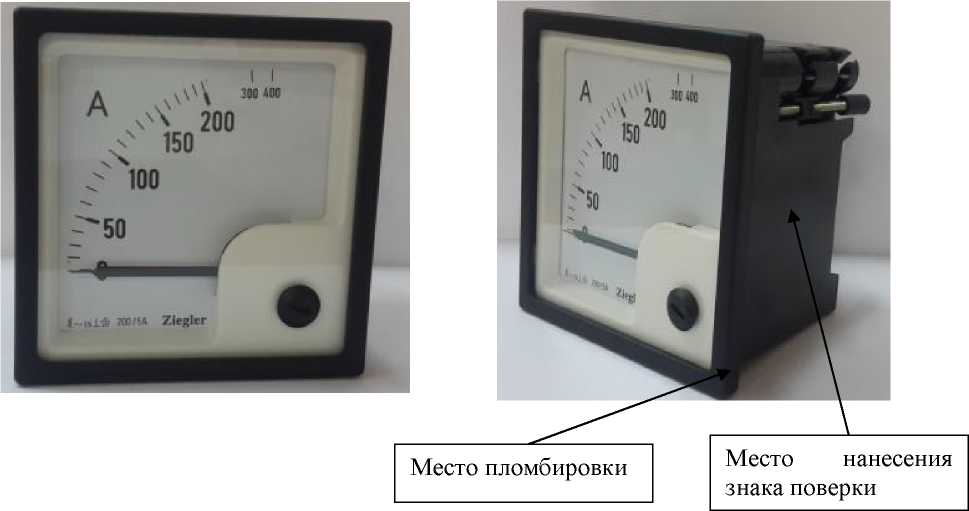

Внешний вид амперметров и вольтметров EQ с указанием мест пломбировки и нанесения знака поверки представлены на рисунке 1.
а) амперметры EQ
Место нанесения
знака поверки
Место пломбировки
б) вольтметры EQ
Рисунок 1 - Внешний вид, место пломбировки и место нанесения знака поверки амперметров и вольтметров EQ
Обозначение модификаций и основные метрологические и технические характеристики амперметров и вольтметров EQ приведены в таблицах 1 и 2.
Таблица 1 - амперметров и вольтметров EQ
Характеристика |
Значение |
Диапазоны измерений силы переменного тока амперметров EQ в диапазоне частот от 45 до 65 Гц, А: | |
- непосредственного включения |
От 0 до 0,1 От 0 до 0,15 От 0 до 0,25 От 0 до 0,4 От 0 до 0,6 От 0 до 1 От 0 до 1,5 От 0 до 2,5 От 0 до 4 От 0 до 5 |
- трансформаторного включения с номинальным значением |
От 0 до 6 |
тока вторичной обмотки 1 и 5 А |
От 0 до 10 От 0 до 15 От 0 до 25 От 0 до 40 От 0 до 50 ОТ 0 до 60 От 0 до 100 От 0 до 200 От 0 до 250 |
Продолжение таблицы 1
Характеристика |
Значение |
Диапазоны измерений напряжения переменного тока вольтметров EQ в диапазоне частот от 45 до 65 Гц, В: |
От 0 до 6 От 0 до 10 От 0 до 15 От 0 до 25 От 0 до 40 От 0 до 60 От 0 до 100 От 0 до 120 От 0 до 132 От 0 до 150 От 0 до 200 От 0 до 250 От 0 до 300 От 0 до 400 От 0 до 500 От 0 до 600 От 0 до 750 (кроме EQ48) |
Класс точности |
1,5 |
Номинальное рабочее напряжение при измерении силы и напряжения переменного тока, В:
|
300 600 |
Пределы допускаемой дополнительной приведенной к верхней границе диапазона измерения погрешности, вызванной изменением положения прибора от нормального положения в любом направлении на ±5°, % |
±0,75 |
Остаточное отклонение указателя приборов от нулевой отметки шкалы, мм, не более |
1,5 |
Время успокоения, с, не более |
6 |
Потребляемая мощность, не более, В •А:
|
4,5 0,5 0,8 |
Допустимая длительная перегрузка (не более 2 ч) |
120 % от конечного значения диапазона измерений |
Сопротивление изоляции, МОм, не менее |
40 |
Группа механического исполнения по ГОСТ 22261-94 |
5 |
Средняя наработка на отказ, ч |
65 000 |
Средний срок службы, лет, не менее |
20 |
Нормальные условия:
|
23±2 От 30 до 80 |
Рабочие условия:
|
От - 10 до + 55 85 |
Степень защиты по ГОСТ 14254-96:
|
IP50, IP52 или IP54 IP20 |
____Продолжение таблицы 1_______________________________________________________ Примечание - Пределы допускаемой дополнительной приведенной к верхней границе диапазона измерения погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С в пределах рабочих условий составляет ±0,75 %.
Таблица 2
Модификации |
EQ48 |
EQ72 |
EQ96 |
EQ144 |
Длина шкалы, мм |
41 |
63 |
97 |
146 |
Г абаритные размеры (длина х высота х ширина) , мм, не более |
48х48х81 |
72х72х75 |
96х96х75 |
144х144х75 |
Масса, кг, не более |
0,10 |
0,16 |
0,20 |
0,40 |
