Сведения о средстве измерений: 72010-18 Датчики давления

Номер по Госреестру СИ: 72010-18
72010-18 Датчики давления
(XMLR)

Назначение средства измерений:
Датчики давления XMLR (далее - датчики) предназначены для непрерывных измерений и преобразования избыточного давления жидких, газообразных сред в унифицированный аналоговый выходной сигнал и/или сигнал управления.

сертификация программного обеспечения
Внешний вид. Датчики давления, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики давления
Рисунок № 1

Общие сведения

Дата публикации - 31.03.2023
Срок свидетельства - 01.08.2024
Номер записи -
ID в реестре СИ - 397519
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

XMLR,

Производитель

Изготовитель - Фирма "Huba Control AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 17
Выдано извещений - 2
Кол-во периодических поверок - 17
Кол-во средств измерений - 17
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1095 дн.

Наличие аналогов СИ: Датчики давления (XMLR)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Huba Control AG"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
45743-10
30.07.2025
Преобразователи давления измерительные, Sitrans P типа 7MF (DSIII, DSIII РА, DSIII FF. Р300, Р300 PA, P300 FF, Z, ZD, Compact, MPS, P250, P280)
Фирма "Huba Control AG" (ШВЕЙЦАРИЯ )
ОТ
МП
3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений, при корректировке нуля 1 раз в 6 месяцев
51587-12
31.08.2022
Преобразователи давления измерительные, Sitrans Р200, Sitrans Р210, Sitrans Р220
Фирма "Huba Control AG" (ШВЕЙЦАРИЯ )
ОТ
МП
3 года
66310-16
30.12.2026
Преобразователи давления измерительные, SITRANS P серии 7MF (мод. DSIII, P310, P410, LH100)
Фирма "Huba Control AG" (ШВЕЙЦАРИЯ )
ОТ
МП
5 лет
67344-17
02.05.2022
Преобразователи давления измерительные, HUBA PT520
Фирма "Huba Control AG" (ШВЕЙЦАРИЯ )
ОТ
3 года
72010-18
01.08.2024
Датчики давления, XMLR
Фирма "Huba Control AG" (ШВЕЙЦАРИЯ )
ОТ
МП
3 года
86052-22

Датчик давления, 528.9310033C11
Фирма "Huba Control AG" (ШВЕЙЦАРИЯ )
ОТ
МП
3 года

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Датчики давления (XMLR)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЦСМ Татарстан"
(RA.RU.311394)
РСТ
  • XMLR
  • 16 0 16 2 16 0 16
    ООО ИК "СИБИНТЕК"
    (RA.RU.311951)
  • XMLR
  • 1 0 1 0 1 0 1

    Стоимость поверки Датчики давления (XMLR)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Датчики давления XMLR имеют встроенное программное обеспечение, неизменяемое и не считываемое. Конструкция датчиков обеспечивает ограничение доступа к ПО и измерительной информации (механическая защита микропроцессора). Конструкция приборов исключает возможность несанкционированного влияния на ПО датчиков и измерительную информацию.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» по п. 4.3 Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к датчикам XMLR

    ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

    ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

    Техническая документация фирмы-изготовителя.

    Поверка

    Поверка

    осуществляется по документу МП 202-011-2018 «Датчики давления XMLR. Методика поверки», утвержденная ФГУП «ВНИИМС» 10.04.2018 г.

    Основные средства поверки:

    Манометр цифровой МТ210 (Регистрационный № 18413-02).

    Калибратор давления CPG1500 (Регистрационный 66079-16).

    Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6  (-R)

    (Регистрационный 52489-13).

    Мультиметр 3458А (Регистрационный № 25900-03).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на боковую поверхность корпуса датчика и (или) на свидетельство о поверке или паспорт.


    Изготовитель


    Завод HUBA CONTROL AG, Швейцария
    Адрес: Industriestrasse 17, CH-5436 WURENLOS, Швейцария
    Телефон: +7(8453) 75-14-85; факс: +7(8453) 75-17-00
    Web-сайт: www.schneider-electric.ru
    E-mail: ru.ccc@schneider-electric.com

    Заявитель


    Акционерное общество «Шнейдер Электрик» (АО «Шнейдер Электрик»)
    ИНН 7712092928
    Адрес: 127018, г. Москва, ул. Двинцев, д. 12, корпус 1
    Телефон: +7(495)777-99-90, факс: +7(495)777-99-92
    Web-сайт: www.schneider-electric.ru
    E-mail: ru.ccc@schneider-electric.com

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
    Адрес: 119361, г. Москва, ул. Озерная, д.46
    Телефон: +7(495) 437-55-77, факс: +7(495)437-56-66
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Принцип действия датчиков давления XMLR заключается в том, что система мембран преобразует измеряемое давление в деформацию пластины из монокристаллического сапфира с пленкой кремния (структура КНС), на которой по интегральной технологии выполнен мост Уинстона. В результате появляется разбаланс моста. Изменение электрического напряжения в диагонали моста пропорционально измеряемому давлению, которое в дальнейшем преобразуется в нормированный выходной сигнал (в виде тока, напряжения и (или) в значения сигнала управления), а также в цифровой сигнал, отображаемый в выбранных единицах давления на дисплее датчика.

    Датчики давления XMLR конструктивно выполнены в едином корпусе и в зависимости от модификации имеют в своем составе различные виды аналоговых выходов и выходов сигналов управления.

    Обозначение исполнения датчиков имеет следующую структуру, расшифровка которой приведена в таблице 1.

    Таблица 1 - Обозначение исполнения датчика

    Модель

    Вид выходного аналогового сигнала

    Способ переключения

    Вес,

    кг

    Резьбовое присоединение

    Диапазон измерений давления от 0 до 10 бар

    XMLR010G0T25

    4-20 мА

    0,19

    G 1/4

    XMLR010G0T75

    0-10 В

    0,19

    G 1/4

    XMLR010G1P25

    4-20 мА

    1xPNP

    0,19

    G 1/4

    XMLR010G1N25

    4-20 мА

    1xNPN

    0,19

    G 1/4

    XMLR010G2P25

    4-20 мА

    2xPNP

    0,19

    G 1/4

    XMLR010G2N25

    4-20 мА

    2xNPN

    0,19

    G 1/4

    XMLR010G0T26

    4-20 мА

    0,212

    1/4 -18 NPT

    XMLR010G0T76

    0-10 В

    0,212

    1/4 -18 NPT

    XMLR010G1P26

    4-20 мА

    1xPNP

    0,212

    1/4 -18 NPT

    XMLR010G1N26

    4-20 мА

    1xNPN

    0,212

    1/4 -18 NPT

    XMLR010G2P26

    4-20 мА

    2xPNP

    0,212

    1/4 -18 NPT

    XMLR010G2N26

    4-20 мА

    2xNPN

    0,212

    1/4 -18 NPT

    Диапазон измерений давления от 0 до 16 бар

    XMLR016G0T25

    4-20 мА

    0,19

    G 1/4

    XMLR016G0T75

    0-10 В

    0,19

    G 1/4

    XMLR016G1P25

    4-20 мА

    1xPNP

    0,19

    G 1/4

    XMLR016G1N25

    4-20 мА

    1xNPN

    0,19

    G 1/4

    XMLR016G2P25

    4-20 мА

    2xPNP

    0,19

    G 1/4

    XMLR016G1P75

    0-10 В

    1xPNP

    0,19

    G 1/4

    XMLR016G2P05

    2xPNP

    0,19

    G 1/4

    XMLR016G0T26

    4-20 мА

    0,212

    1/4 -18 NPT

    Модель

    Вид выходного аналогового сигнала

    Способ

    переключения

    Вес,

    кг

    Резьбовое присоединение

    XMLR016G1P26

    4-20 мА

    1xPNP

    0,212

    1/4 -18 NPT

    XMLR016G1N26

    4-20 мА

    1xNPN

    0,212

    1/4 -18 NPT

    XMLR016G2P06

    2xPNP

    0,212

    1/4 -18 NPT

    XMLR016G2N06

    2xNPN

    0,212

    1/4 -18 NPT

    Диапазон измерений давления от 0 до 25 бар

    XMLR025G0T25

    4-20 мА

    0,19

    G 1/4

    XMLR025G0T75

    0-10 В

    0,19

    G 1/4

    XMLR025G1P25

    4-20 мА

    1xPNP

    0,19

    G 1/4

    XMLR025G1N25

    4-20 мА

    1xNPN

    0,19

    G 1/4

    XMLR025G1P75

    0-10 В

    1xPNP

    0,19

    G 1/4

    XMLR025G1N75

    0-10 В

    1xNPN

    0,19

    G 1/4

    XMLR025G2P05

    2xPNP

    0,19

    G 1/4

    XMLR025G2N05

    2xNPN

    0,19

    G 1/4

    XMLR025G0T26

    4-20 мА

    0,212

    1/4 -18 NPT

    XMLR025G1P26

    4-20 мА

    1xPNP

    0,212

    1/4 -18 NPT

    XMLR025G1N26

    4-20 мА

    1xNPN

    0,212

    1/4 -18 NPT

    XMLR025G2P06

    2xPNP

    0,212

    1/4 -18 NPT

    XMLR025G2N06

    2xNPN

    0,212

    1/4 -18 NPT

    Датчики выпускаются под торговой маркой Telemecanique.

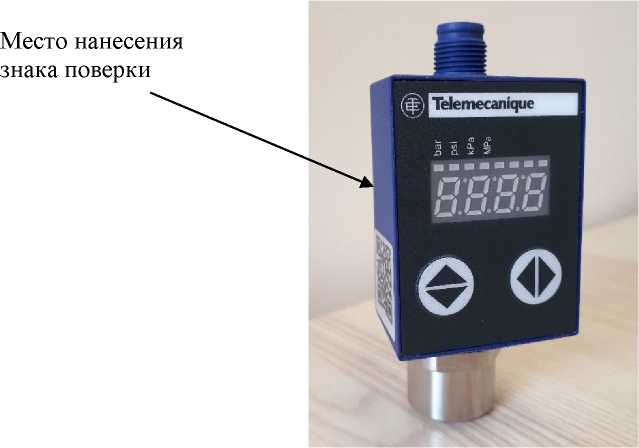

    Фотография общего вида датчиков XMLR представлена на рисунке 1.

    Внешний вид. Датчики давления (XMLR), http://oei-analitika.ru

    Рисунок 1 - Общий вид датчиков XMLR

    Пломбирование датчиков в виде наклейки.


    Комплектность датчиков представлена в таблице 3.

    Таблица 3 - Комплектность датчиков

    Наименование

    Обозначение

    Кол-во

    Примечание

    Датчик давления XMLR

    -

    1 шт.

    Модель в соответствии с заказом

    Паспорт

    -

    1 экз.

    -

    Методика поверки

    МП 202-011-2018

    1 экз.

    Допускается поставлять 1 экз. на 10 датчиков, отправляемых в один адрес, размещать в электронном виде на сайте официального представителя в России www.schneider-electric.ru


    приведены в таблице 3.

    Таблица 3 -

    Наименование характеристики

    Значение

    Диапазоны измерений давления, кПа

    от 0 до 1000; от 0 до 1600; от 0 до 2500

    Пределы допускаемой основной приведенной от диапазона измерений погрешности, %:

    ±1

    Пределы допускаемой дополнительной приведенной от диапазона измерений погрешности, вызванной отклонением температуры от нормальных условий (от +21 до +25 °С), %/ °С

    ±0,13

    Вариация выходного сигнала, % (от диапазона измерения)

    0,2

    Нормальные условия для датчиков XMLR:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    • - атмосферное давление, кПа

    от +21 до +25

    от 30 до 80 от 84 до 106,7

    Рабочие условия эксплуатации датчиков XMLR:

    • - температура окружающей среды, °С

    • - относительная влажность, %

    • - атмосферное давление, кПа

    от -20 до +80 до 80 от 80 до 106,7

    Выходные сигналы:

    • - аналоговый, в виде электрического тока, мА

    • - аналоговый, в виде электрического напряжения, В

    • - цифровой

    от 4 до 20

    от 0 до 10 ЖК-дисплей

    Номинальное напряжение питания постоянного тока, В

    24

    Диапазон напряжений питания постоянного тока, В

    от 17 до 33

    Пределы допускаемой дополнительной приведенной от диапазона изменения выходного сигнала погрешности, вызванной отклонением напряжения питания от номинального значения в диапазоне от 17 до 33 В, % / В

    ±0,025

    Габаритные размеры (ширинахвысотахглубина), мм, не более:

    • - модификация с типом соединения G %

    • - модификация с типом соединения 1/4 -18 NPT

    41x93x42

    41x100x42

    Масса, кг, не более:

    0,212

    Средний срок службы, лет

    7

    Средняя наработка на отказ, ч

    70000

    Степень защиты оболочки по ГОСТ 14254-96

    IP67


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
