Номер по Госреестру СИ: 86052-22
86052-22 Датчик давления
(528.9310033C11)
Назначение средства измерений:
Датчик давления 528.9310033C11 (далее - датчик) предназначен для измерений и непрерывного преобразования значений избыточного давления в унифицированный аналоговый выходной сигнал, используемый в качестве входного в системах сбора данных, автоматического контроля, регулирования и управления технологическими процессами на ПГУ-250 для ПАО «Казаньоргсинтез» (Лушниковская ПГУ).
Внешний вид.
Датчик давления
Рисунок № 1
Общие сведения
Дата публикации - 06.07.2022
Срок свидетельства -
Номер записи - 188015
ID в реестре СИ - 1400597
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Huba Control, 528.9310033C11, 501.931103181,
Производитель
Изготовитель - Фирма "Huba Control AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 3
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№1628 от 2022.07.05 ПРИКАЗ_Об утверждении типов средств измерений (12)
№780 от 2026.04.21 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Датчик давления (528.9310033C11)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Huba Control AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
45743-10 30.07.2025 |
Преобразователи давления измерительные, Sitrans P типа 7MF (DSIII, DSIII РА, DSIII FF. Р300, Р300 PA, P300 FF, Z, ZD, Compact, MPS, P250, P280) Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
3 года; 4 года - для преобразователей, настроенных на верхний предел диапазона измерений, при корректировке нуля 1 раз в 6 месяцев |
|
51587-12 31.08.2022 |
Преобразователи давления измерительные, Sitrans Р200, Sitrans Р210, Sitrans Р220 Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
3 года |
|
66310-16 30.12.2026 |
Преобразователи давления измерительные, SITRANS P серии 7MF (мод. DSIII, P310, P410, LH100) Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
5 лет |
|
67344-17 02.05.2022 |
Преобразователи давления измерительные, HUBA PT520 Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
ОТ |
3 года |
|
72010-18 01.08.2024 |
Датчики давления, XMLR Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
3 года |
|
86052-22 |
Датчик давления, 528.9310033C11 Фирма "Huba Control AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
3 года |
Кто поверяет Датчик давления (528.9310033C11)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ПАО АК АЛРОСА (RA.RU.311580) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Датчик давления (528.9310033C11)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Приведены в разделе 6 паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к датчику давления 528.9310033C11Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
ПравообладательФирма «Huba Control AG», Швейцария
Адрес: Industriestrasse 17, CH-5436, Швейцария
Телефон: +41 56 436 82 00
Факс: +41 56 436 82 82
Web-сайт: www.hubacontrol.com
Изготовитель
Фирма «Huba Control AG», ШвейцарияАдрес: Industriestrasse 17, CH-5436, Швейцария
Телефон: +41 56 436 82 00
Факс: +41 56 436 82 82
Web-сайт: www.hubacontrol.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7(495) 437-55-77
Факс: +7(495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Фирма «Huba Control AG», ШвейцарияАдрес: Industriestrasse 17, CH-5436, Швейцария
Телефон: +41 56 436 82 00
Факс: +41 56 436 82 82
Web-сайт: www.hubacontrol.com
Принцип действия датчика основан на явлении тензоэффекта в полупроводниках. Первичным преобразователем служит металлическая мембрана, на которой закреплен чувствительный элемент - тензорезисторы, соединенные в мостовую схему.
Под действием давления измеряемой среды мембрана деформируется, вызывая изменение сопротивления тензорезисторов, что приводит к разбалансу моста Уитсона и изменению напряжения выходного сигнала моста, пропорционально измеряемому давлению.
Электронный блок (вторичный преобразователь) питает стабилизированным напряжением мостовую схему и преобразует выходной сигнал моста в унифицированный выходной сигнал постоянного тока.
Конструктивно датчик выполнен в цилиндрическом корпусе, внутри которого расположены первичный преобразователь и электронный блок. В нижней части датчика для подачи измеряемого давления расположен резьбовой штуцер. В верхней части датчика для подсоединения внешних электрических цепей расположен электрический соединитель.
Датчик данного типа имеет заводской номер - NK0001
Заводской номер нанесен на корпус датчика с помощью наклейки.
Нанесение знака поверки на датчик не предусмотрено.
Пломбирование датчика не предусмотрено.

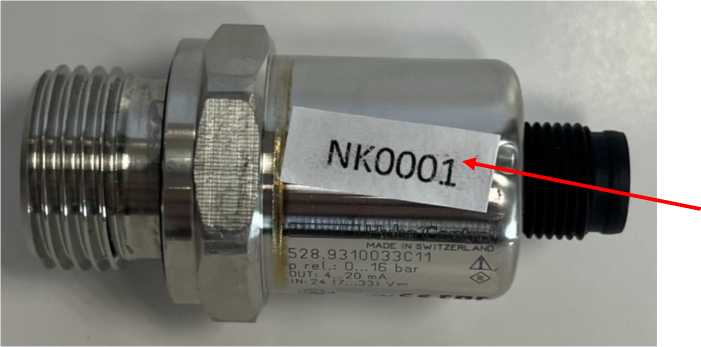

Общий вид датчика и место нанесения заводского номера приведено на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид датчика и место нанесения заводского номера
Программное обеспечение отсутствует.
Метрологические и основные технические характеристики датчика приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристик |
Значение |
|
Диапазон измерений избыточного давления, МПа (бар) |
от 0 до 1,6 (от 0 до 16) |
|
Пределы допускаемой основной приведенной погрешности измерений, % от диапазона измерений |
± 0,3 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С |
± 0,2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: Диапазоны температуры окружающего воздуха, °С |
от -30 до +85 |
|
Напряжение питания постоянного тока, В |
от 7 до 33 |
|
Нормальные условия эксплуатации:
|
от +21 до +25 от 84 до 106,7 от 30 до 80 |
|
Масса, кг, не более |
0,110 |
|
Габаритные размеры (длинахдиаметр), мм, не более |
59x31 |
