Номер по Госреестру СИ: 71761-18
71761-18 Преобразователи термоэлектрические
(111T0539)
Назначение средства измерений:
Преобразователи термоэлектрические 111T0539 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры в составе газовой турбины на объекте «Ямал СПГ», поселок Сабетта, Ямало-Ненецкий автономный округ.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 397280
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ДМ2005СгУ2, 111T0539,
Производитель
Изготовитель - Фирма "AMETEK, Inc.", США; Завод-изготовитель Фирма "AMETEK Power Instruments"
Страна - МЕКСИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
- Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
- Ссылочное поле на описание типа СИ с наименованием средства измерений
- Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
- Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
- Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
- Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 731 дн.
Приказы РСТ, где упоминается данный тип СИ
№1438 от 2018.07.09 Об утверждении типов средств измерений
Наличие аналогов СИ: Преобразователи термоэлектрические (111T0539)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
71761-18 Преобразователи термоэлектрические (111T0539) Фирма "AMETEK, Inc.", США; Завод-изготовитель Фирма "AMETEK Power Instruments" (МЕКСИКА ) |
71573-18 Преобразователи термоэлектрические (ТС) АО "ВИКА МЕРА", г.Москва; Фирма "WIKA Instruments Ltd.", Канада; Фирма "Gayesco Europe Srl & C. Sas", Италия; Фирма "Gayesco-WIKA USA, LP" (СОЕДИНЕННЫЕ ШТАТЫ ) |
Все средства измерений АО "ВИКА МЕРА", г.Москва; Фирма "WIKA Instruments Ltd.", Канада; Фирма "Gayesco Europe Srl & C. Sas", Италия; Фирма "Gayesco-WIKA USA, LP"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
71754-18 |
Преобразователи термоэлектрические, модели 111T0539P0009 Фирма "AMETEK, Inc.", США; Завод-изготовитель Фирма "AMETEK Power Instruments" (МЕКСИКА ) |
ОТ МП |
2 года |
|
71755-18 |
Преобразователи термоэлектрические, модели 111T0795P0001 Фирма "AMETEK, Inc.", США; Завод-изготовитель Фирма "AMETEK Power Instruments" (МЕКСИКА ) |
ОТ МП |
2 года |
|
71756-18 |
Преобразователи термоэлектрические, модели 111T0537P0002 Фирма "AMETEK, Inc.", США; Завод-изготовитель Фирма "AMETEK Power Instruments" (МЕКСИКА ) |
ОТ МП |
2 года |
|
71757-18 |
Преобразователи термоэлектрические, модели 111T0537P0001 Фирма "AMETEK, Inc.", США; Завод-изготовитель Фирма "AMETEK Power Instruments" (МЕКСИКА ) |
ОТ МП |
2 года |
|
71758-18 |
Преобразователи термоэлектрические, 111T0539P Фирма "AMETEK, Inc.", США; Завод-изготовитель Фирма "AMETEK Power Instruments" (МЕКСИКА ) |
ОТ МП |
2 года |
|
71761-18 |
Преобразователи термоэлектрические, 111T0539 Фирма "AMETEK, Inc.", США; Завод-изготовитель Фирма "AMETEK Power Instruments" (МЕКСИКА ) |
ОТ МП |
2 года |
Кто поверяет Преобразователи термоэлектрические (ТС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Преобразователи термоэлектрические (ТС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим 111T0539
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы «AMETEK Power Instruments», Мексика
Поверка
Поверкаосуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (регистрационный № 19916-10);
Рабочий эталон 2-го или 3-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (регистрационный № 52489-13);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (регистрационный № 46576-11)
Измерители температуры многоканальные прецизионные МИТ8 (регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт ТП и (или) на свидетельство о поверке.
Изготовитель
Фирма «AMETEK, Inc.», США
Адрес: 1100 Cassatt Road, Berwyn, PA 19312, USA
Телефон: +1 6106472121
Web-сайт: https://www.ametek.com
Завод-изготовитель
Фирма «AMETEK Power Instruments», Мексика
Адрес: Avenida Rio San Juan S/N, Parque Industrial del Norte CP: 88730, Reynosa, Tamaulipas Mx.
Телефон: +1 5852637700, факс: +1 5854547805
Web-сайт: www.ametekpower.com
Заявитель
Общество с ограниченной ответственностью «ДжиИ Рус Инфра»
(ООО «ДжиИ Рус Инфра»)
ИНН 7703636314
Адрес: 123317, г. Москва, Пресненская набережная, д. 10
Телефон: +7 (495) 739 6811
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru; E-mail: office@vniims.ru
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы (ТЭДС), возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
ТП конструктивно выполнены в виде завальцованной с одного конца трубки с чувствительным элементом (ЧЭ) в оболочке из нержавеющей стали, соединенной с Т-образной защитной головкой из нержавеющей стали с двумя штифтами. Внутрь корпуса измерительной вставки ТП помещен один чувствительный элемент - термопара с номинальной статической характеристикой типа «К» по ГОСТ Р 8.585-2001 с минеральной (MgO) изоляцией термоэлектродов.
Преобразователи термоэлектрические 111T0539 изготовлены следующих моделей: 111T0539P0001, 111T0539P0002, 111T0539P0003, отличающиеся друг от друга только длиной измерительной вставки.
Общий вид преобразователей термоэлектрических 111T0539 представлен на рисунке 1. Пломбирование ТП не предусмотрено.

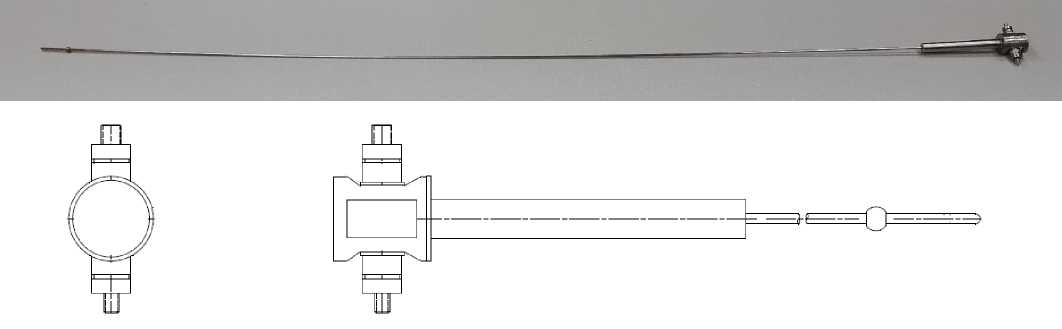

Рисунок 1 - Общий вид преобразователей термоэлектрических 111T0539
